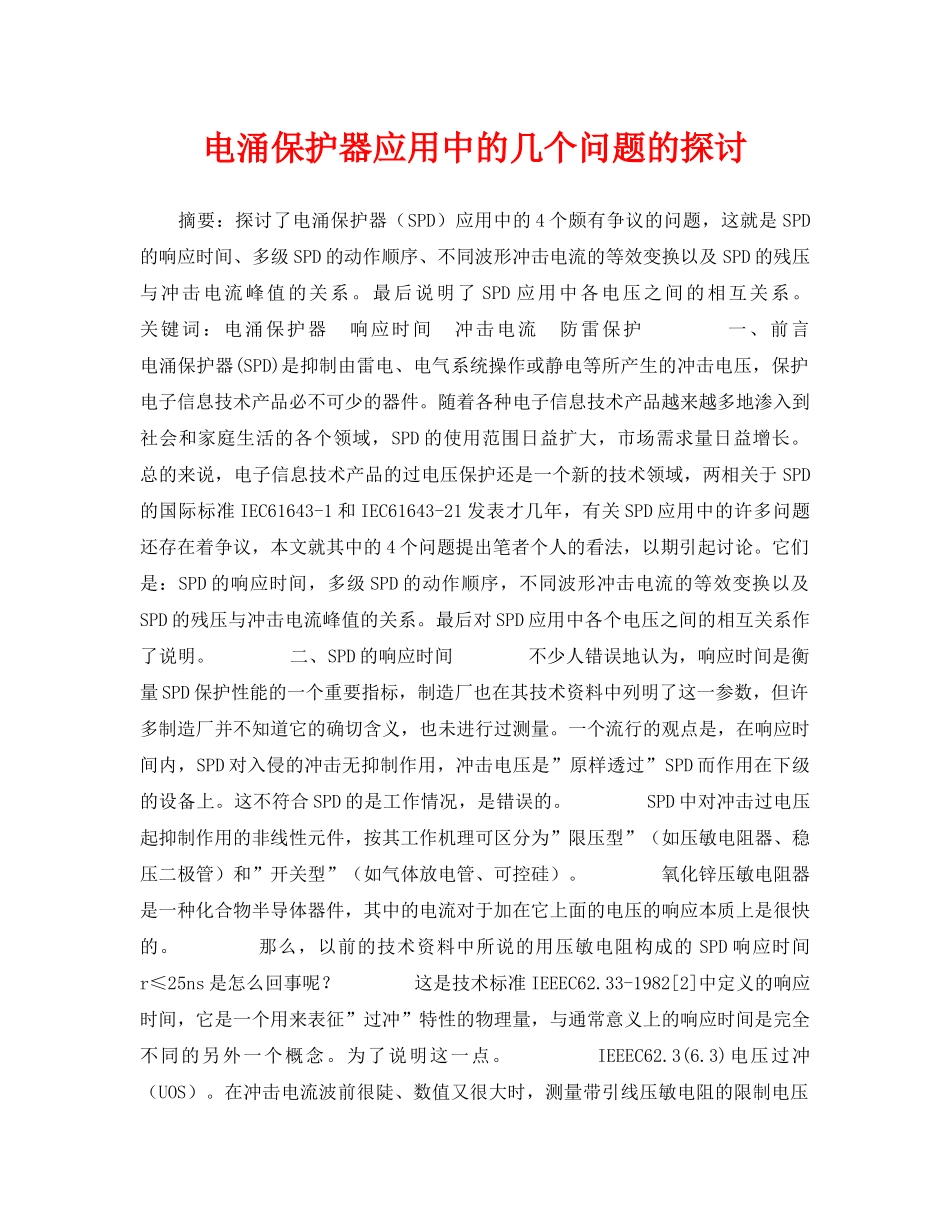

电涌保护器应用中的几个问题的探讨摘要：探讨了电涌保护器（SPD）应用中的4个颇有争议的问题，这就是SPD的响应时间、多级SPD的动作顺序、不同波形冲击电流的等效变换以及SPD的残压与冲击电流峰值的关系。最后说明了SPD应用中各电压之间的相互关系。关键词：电涌保护器响应时间冲击电流防雷保护一、前言电涌保护器(SPD)是抑制由雷电、电气系统操作或静电等所产生的冲击电压，保护电子信息技术产品必不可少的器件。随着各种电子信息技术产品越来越多地渗入到社会和家庭生活的各个领域，SPD的使用范围日益扩大，市场需求量日益增长。总的来说，电子信息技术产品的过电压保护还是一个新的技术领域，两相关于SPD的国际标准IEC61643-1和IEC61643-21发表才几年，有关SPD应用中的许多问题还存在着争议，本文就其中的4个问题提出笔者个人的看法，以期引起讨论。它们是：SPD的响应时间，多级SPD的动作顺序，不同波形冲击电流的等效变换以及SPD的残压与冲击电流峰值的关系。最后对SPD应用中各个电压之间的相互关系作了说明。二、SPD的响应时间不少人错误地认为，响应时间是衡量SPD保护性能的一个重要指标，制造厂也在其技术资料中列明了这一参数，但许多制造厂并不知道它的确切含义，也未进行过测量。一个流行的观点是，在响应时间内，SPD对入侵的冲击无抑制作用，冲击电压是”原样透过”SPD而作用在下级的设备上。这不符合SPD的是工作情况，是错误的。SPD中对冲击过电压起抑制作用的非线性元件，按其工作机理可区分为”限压型”（如压敏电阻器、稳压二极管）和”开关型”（如气体放电管、可控硅）。氧化锌压敏电阻器是一种化合物半导体器件，其中的电流对于加在它上面的电压的响应本质上是很快的。那么，以前的技术资料中所说的用压敏电阻构成的SPD响应时间r≤25ns是怎么回事呢？这是技术标准IEEEC62.33-1982[2]中定义的响应时间，它是一个用来表征”过冲”特性的物理量，与通常意义上的响应时间是完全不同的另外一个概念。为了说明这一点。IEEEC62.3(6.3)电压过冲（UOS）。在冲击电流波前很陡、数值又很大时，测量带引线压敏电阻的限制电压的结果表明，它大于以8/20标准波时的限制电压。这种电压增量UOS称作”过冲”。尽管压敏电阻材料本身对陡冲击的响应时间有所不同，但差别不大。造成过冲的主要原因是在器件的载流引线周围建立起了磁场，该此磁场在器件引线和被保护线路之间的环路中，或者在引线与模拟被保护线路的测量电路之间的环路感应出电压。在典型的使用情况下，一定的引线长度是不可避免的，这种附加电压将加在压敏电阻器后面的被保护线路上，所以在冲击波波前很陡而数值又很大的条件下测量限制电压时，必须认识到电压过冲对于引线长度和环路耦合的依赖关系，而不能把过冲作为器件内在的特性来看待。近几年来发表的国际电工委员会关于SPD的技术标准IEC61643-1和IEC6163-21都没有引入响应时间这一参数：IEEE技术标准C62.62-2000[]更明确指出，波前响应的技术要求对SPD的典型应用而言是没有必要的，可能引起技术要求上的误导，因此如无特别要求，不规定该技术要求，也不进行试验、测量、计算或其他认证。这是因为：（1）对于冲击保护这一目的而言，在规定条件下测得的限制电压，才是十分重要的特性。（2）SPD对波前的响应特性不仅与SPD的内部电抗以及对冲击电压起限制作用的非线性元件的导电机理有关，还与侵入冲击波的上升速率和冲击源阻抗有关，连接线的长短和接线方式也有重要影响。笔者认为，对于电源保护用SPD，以下三项技术指标是重要的：①限制电压（保护电平）；②通流能力（冲击电流稳定性）；③3连续工作电压寿命。三、多级SPD的动作顺序当单级SPD不能将入侵的冲击过电压抑制到规定保护电平以下时，就要采用含有二级、三级或更多级非线性抑制元件的SPD。非线性元件Rv2和Rv2都是压敏电阻，实用中RV1也可以使气体放电管，Ｒv2也可以是稳压管或浪涌抑制二极管（TVS管）。两极之间的隔离元件Zs可以是电感Ls或电阻Rs，若RV1和RV2的导通电压分别是Un1和Un2，所选用的元件总是Un2>Un1。有人认为，当入侵冲击波加在X-E端子上时，总是第一级RV1先导铜，然后才是第二级。实际上，第...
