《安全管理论文》之浅析塔式起重机钢结构损坏原因及维修 VIP专享VIP免费

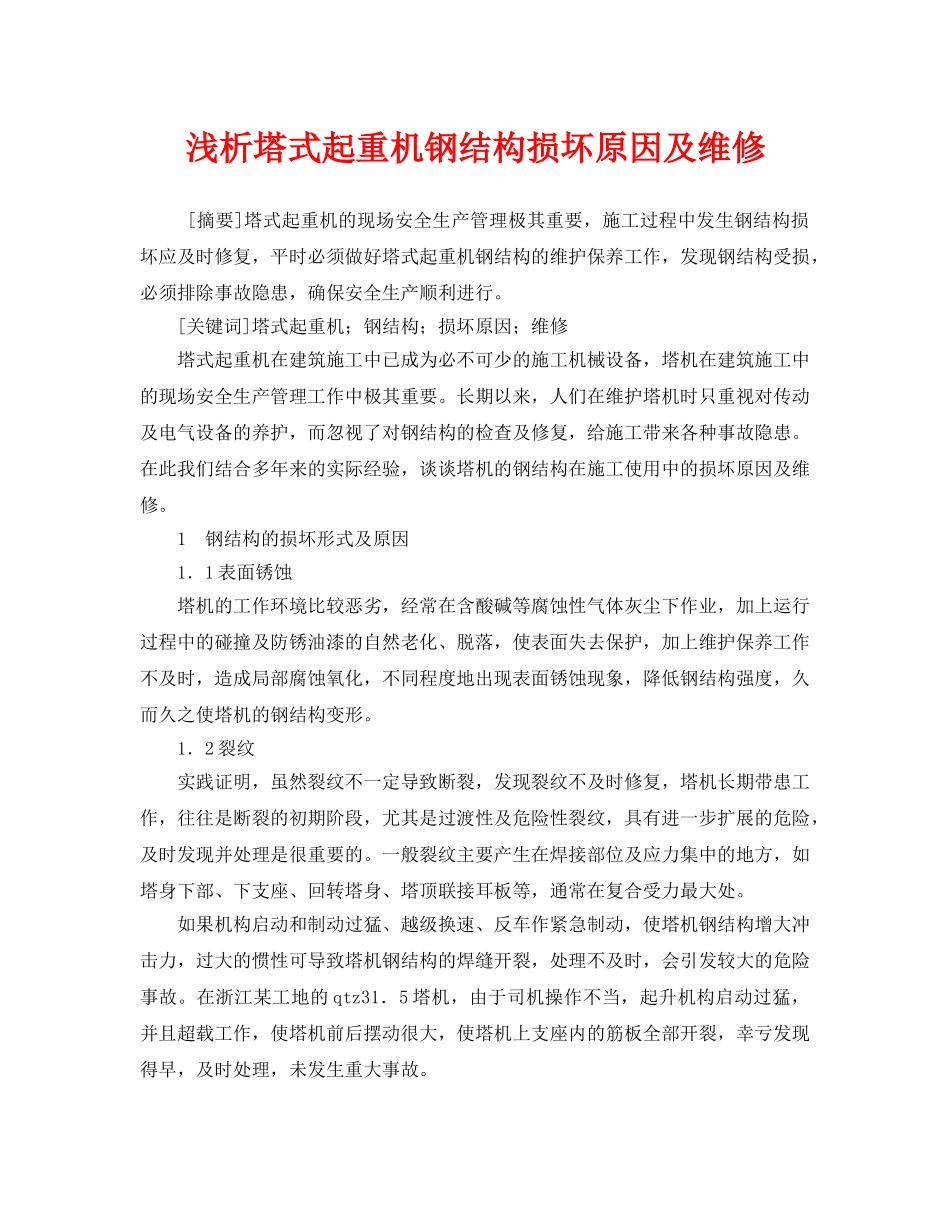

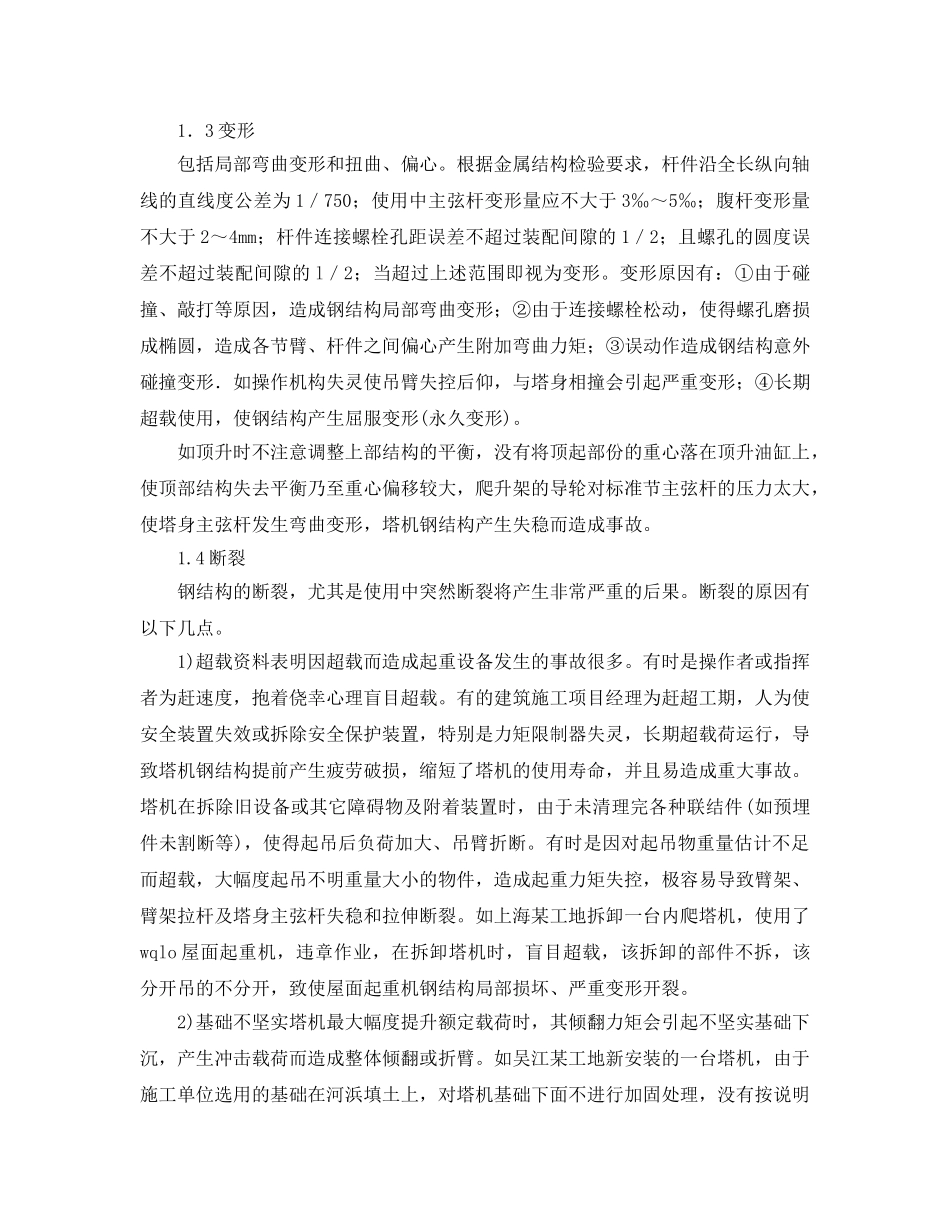

浅析塔式起重机钢结构损坏原因及维修[摘要]塔式起重机的现场安全生产管理极其重要，施工过程中发生钢结构损坏应及时修复，平时必须做好塔式起重机钢结构的维护保养工作，发现钢结构受损，必须排除事故隐患，确保安全生产顺利进行。[关键词]塔式起重机；钢结构；损坏原因；维修塔式起重机在建筑施工中已成为必不可少的施工机械设备，塔机在建筑施工中的现场安全生产管理工作中极其重要。长期以来，人们在维护塔机时只重视对传动及电气设备的养护，而忽视了对钢结构的检查及修复，给施工带来各种事故隐患。在此我们结合多年来的实际经验，谈谈塔机的钢结构在施工使用中的损坏原因及维修。1钢结构的损坏形式及原因1．1表面锈蚀塔机的工作环境比较恶劣，经常在含酸碱等腐蚀性气体灰尘下作业，加上运行过程中的碰撞及防锈油漆的自然老化、脱落，使表面失去保护，加上维护保养工作不及时，造成局部腐蚀氧化，不同程度地出现表面锈蚀现象，降低钢结构强度，久而久之使塔机的钢结构变形。1．2裂纹实践证明，虽然裂纹不一定导致断裂，发现裂纹不及时修复，塔机长期带患工作，往往是断裂的初期阶段，尤其是过渡性及危险性裂纹，具有进一步扩展的危险，及时发现并处理是很重要的。一般裂纹主要产生在焊接部位及应力集中的地方，如塔身下部、下支座、回转塔身、塔顶联接耳板等，通常在复合受力最大处。如果机构启动和制动过猛、越级换速、反车作紧急制动，使塔机钢结构增大冲击力，过大的惯性可导致塔机钢结构的焊缝开裂，处理不及时，会引发较大的危险事故。在浙江某工地的qtz31．5塔机，由于司机操作不当，起升机构启动过猛，并且超载工作，使塔机前后摆动很大，使塔机上支座内的筋板全部开裂，幸亏发现得早，及时处理，未发生重大事故。1．3变形包括局部弯曲变形和扭曲、偏心。根据金属结构检验要求，杆件沿全长纵向轴线的直线度公差为1／750；使用中主弦杆变形量应不大于3‰～5‰；腹杆变形量不大于2～4mm；杆件连接螺栓孔距误差不超过装配间隙的1／2；且螺孔的圆度误差不超过装配间隙的l／2；当超过上述范围即视为变形。变形原因有：①由于碰撞、敲打等原因，造成钢结构局部弯曲变形；②由于连接螺栓松动，使得螺孔磨损成椭圆，造成各节臂、杆件之间偏心产生附加弯曲力矩；③误动作造成钢结构意外碰撞变形．如操作机构失灵使吊臂失控后仰，与塔身相撞会引起严重变形；④长期超载使用，使钢结构产生屈服变形(永久变形)。如顶升时不注意调整上部结构的平衡，没有将顶起部份的重心落在顶升油缸上，使顶部结构失去平衡乃至重心偏移较大，爬升架的导轮对标准节主弦杆的压力太大，使塔身主弦杆发生弯曲变形，塔机钢结构产生失稳而造成事故。1.4断裂钢结构的断裂，尤其是使用中突然断裂将产生非常严重的后果。断裂的原因有以下几点。1)超载资料表明因超载而造成起重设备发生的事故很多。有时是操作者或指挥者为赶速度，抱着侥幸心理盲目超载。有的建筑施工项目经理为赶超工期，人为使安全装置失效或拆除安全保护装置，特别是力矩限制器失灵，长期超载荷运行，导致塔机钢结构提前产生疲劳破损，缩短了塔机的使用寿命，并且易造成重大事故。塔机在拆除旧设备或其它障碍物及附着装置时，由于未清理完各种联结件(如预埋件未割断等)，使得起吊后负荷加大、吊臂折断。有时是因对起吊物重量估计不足而超载，大幅度起吊不明重量大小的物件，造成起重力矩失控，极容易导致臂架、臂架拉杆及塔身主弦杆失稳和拉伸断裂。如上海某工地拆卸一台内爬塔机，使用了wqlo屋面起重机，违章作业，在拆卸塔机时，盲目超载，该拆卸的部件不拆，该分开吊的不分开，致使屋面起重机钢结构局部损坏、严重变形开裂。2)基础不坚实塔机最大幅度提升额定载荷时，其倾翻力矩会引起不坚实基础下沉，产生冲击载荷而造成整体倾翻或折臂。如吴江某工地新安装的一台塔机，由于施工单位选用的基础在河浜填土上，对塔机基础下面不进行加固处理，没有按说明书中的规定要求，未达到地耐力就制作塔机基础，安装后造成塔机和基础整体倾翻。3)疲劳破坏塔机钢结构件受力复杂，承受不稳定交变应力，随着工作次数的增加，疲劳强度逐步降低。违章作...
