《安全管理论文》之高速公路沥青路面摊铺及碾压工艺探讨 VIP免费

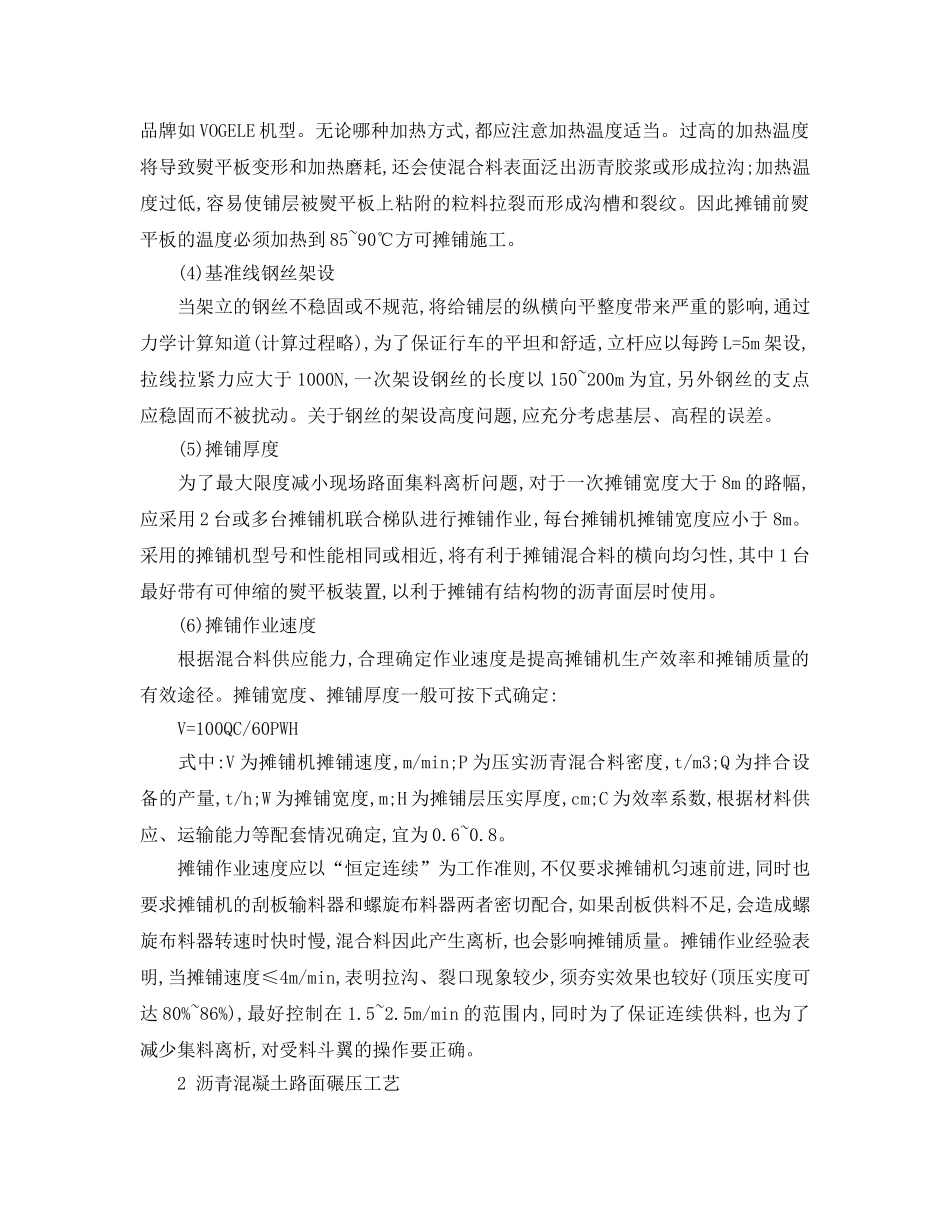

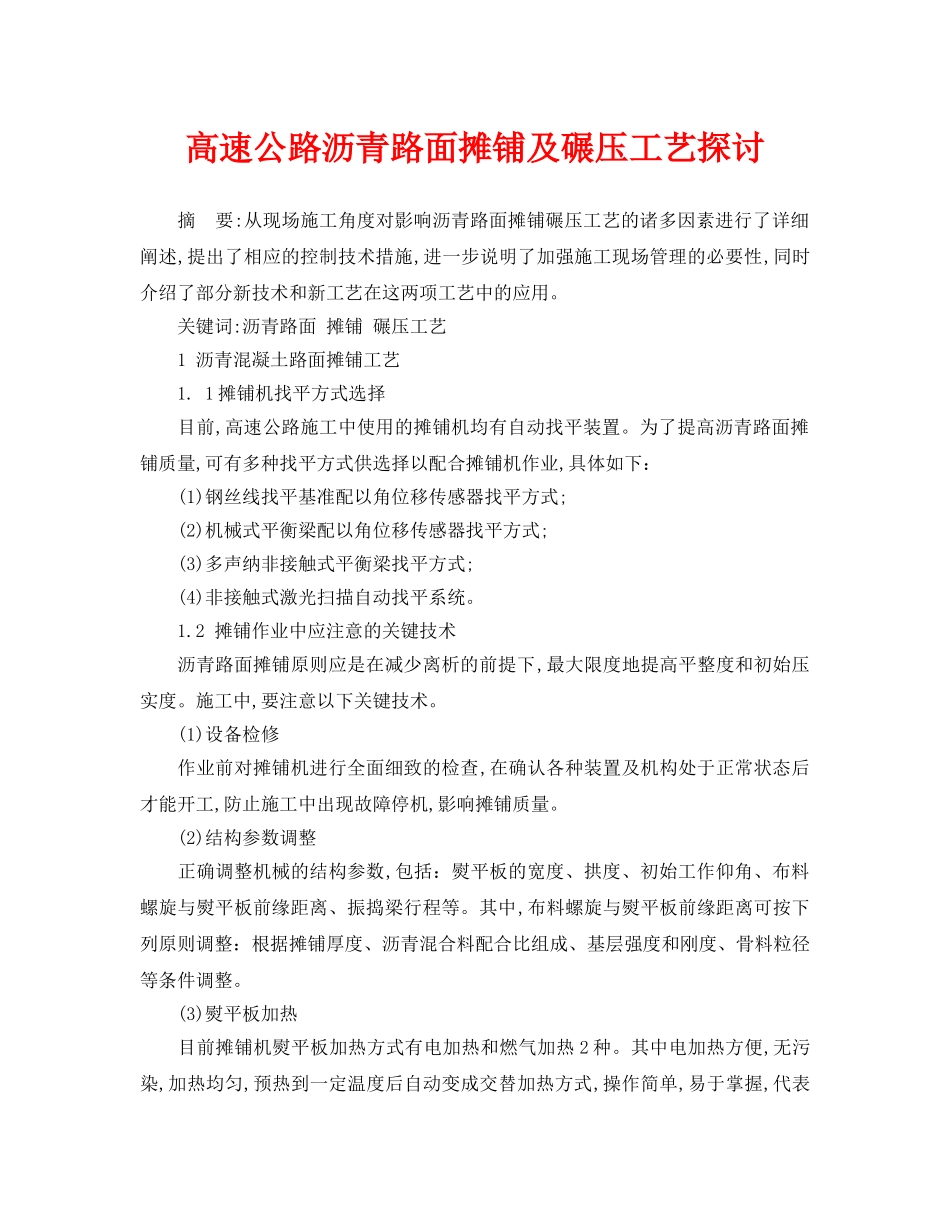

高速公路沥青路面摊铺及碾压工艺探讨摘要:从现场施工角度对影响沥青路面摊铺碾压工艺的诸多因素进行了详细阐述,提出了相应的控制技术措施,进一步说明了加强施工现场管理的必要性,同时介绍了部分新技术和新工艺在这两项工艺中的应用。关键词:沥青路面摊铺碾压工艺1沥青混凝土路面摊铺工艺1.1摊铺机找平方式选择目前,高速公路施工中使用的摊铺机均有自动找平装置。为了提高沥青路面摊铺质量,可有多种找平方式供选择以配合摊铺机作业,具体如下：(1)钢丝线找平基准配以角位移传感器找平方式;(2)机械式平衡梁配以角位移传感器找平方式;(3)多声纳非接触式平衡梁找平方式;(4)非接触式激光扫描自动找平系统。1.2摊铺作业中应注意的关键技术沥青路面摊铺原则应是在减少离析的前提下,最大限度地提高平整度和初始压实度。施工中,要注意以下关键技术。(1)设备检修作业前对摊铺机进行全面细致的检查,在确认各种装置及机构处于正常状态后才能开工,防止施工中出现故障停机,影响摊铺质量。(2)结构参数调整正确调整机械的结构参数,包括：熨平板的宽度、拱度、初始工作仰角、布料螺旋与熨平板前缘距离、振捣梁行程等。其中,布料螺旋与熨平板前缘距离可按下列原则调整：根据摊铺厚度、沥青混合料配合比组成、基层强度和刚度、骨料粒径等条件调整。(3)熨平板加热目前摊铺机熨平板加热方式有电加热和燃气加热2种。其中电加热方便,无污染,加热均匀,预热到一定温度后自动变成交替加热方式,操作简单,易于掌握,代表品牌如VOGELE机型。无论哪种加热方式,都应注意加热温度适当。过高的加热温度将导致熨平板变形和加热磨耗,还会使混合料表面泛出沥青胶浆或形成拉沟;加热温度过低,容易使铺层被熨平板上粘附的粒料拉裂而形成沟槽和裂纹。因此摊铺前熨平板的温度必须加热到85~90℃方可摊铺施工。(4)基准线钢丝架设当架立的钢丝不稳固或不规范,将给铺层的纵横向平整度带来严重的影响,通过力学计算知道(计算过程略),为了保证行车的平坦和舒适,立杆应以每跨L=5m架设,拉线拉紧力应大于1000N,一次架设钢丝的长度以150~200m为宜,另外钢丝的支点应稳固而不被扰动。关于钢丝的架设高度问题,应充分考虑基层、高程的误差。(5)摊铺厚度为了最大限度减小现场路面集料离析问题,对于一次摊铺宽度大于8m的路幅,应采用2台或多台摊铺机联合梯队进行摊铺作业,每台摊铺机摊铺宽度应小于8m。采用的摊铺机型号和性能相同或相近,将有利于摊铺混合料的横向均匀性,其中1台最好带有可伸缩的熨平板装置,以利于摊铺有结构物的沥青面层时使用。(6)摊铺作业速度根据混合料供应能力,合理确定作业速度是提高摊铺机生产效率和摊铺质量的有效途径。摊铺宽度、摊铺厚度一般可按下式确定:V=100QC/60PWH式中:V为摊铺机摊铺速度,m/min;P为压实沥青混合料密度,t/m3;Q为拌合设备的产量,t/h;W为摊铺宽度,m;H为摊铺层压实厚度,cm;C为效率系数,根据材料供应、运输能力等配套情况确定,宜为0.6~0.8。摊铺作业速度应以“恒定连续”为工作准则,不仅要求摊铺机匀速前进,同时也要求摊铺机的刮板输料器和螺旋布料器两者密切配合,如果刮板供料不足,会造成螺旋布料器转速时快时慢,混合料因此产生离析,也会影响摊铺质量。摊铺作业经验表明,当摊铺速度≤4m/min,表明拉沟、裂口现象较少,须夯实效果也较好(顶压实度可达80%~86%),最好控制在1.5~2.5m/min的范围内,同时为了保证连续供料,也为了减少集料离析,对受料斗翼的操作要正确。2沥青混凝土路面碾压工艺压实是沥青路面施工的最后一道工序。压实的目的是提高沥青混合料的强度、稳定性(抗车辙能力)、抗磨耗等路用性能。2.1影响压实效果的关键工艺除混合料自身的特性外,影响压实效果的因素还有以下几点：(1)碾压温度碾压温度的高低,直接影响沥青混合料的压实质量。混合料温度较高可用较少的碾压遍数,获得较高的密实度和较好的压实效果;而温度较低时,碾压工作变得比较困难,且易产生难消除的轮迹,造成路面的不平整,同时现场空隙较大造成渗水,容易引起沥青路面早期水损坏。所谓碾压最佳温度,是指材料允许的范围内,沥青混合料能够支承压路机而不产生水平推移,压实阻力较小的温度。一般的沥青混合料,最佳碾压温度在120~150℃,最高...
