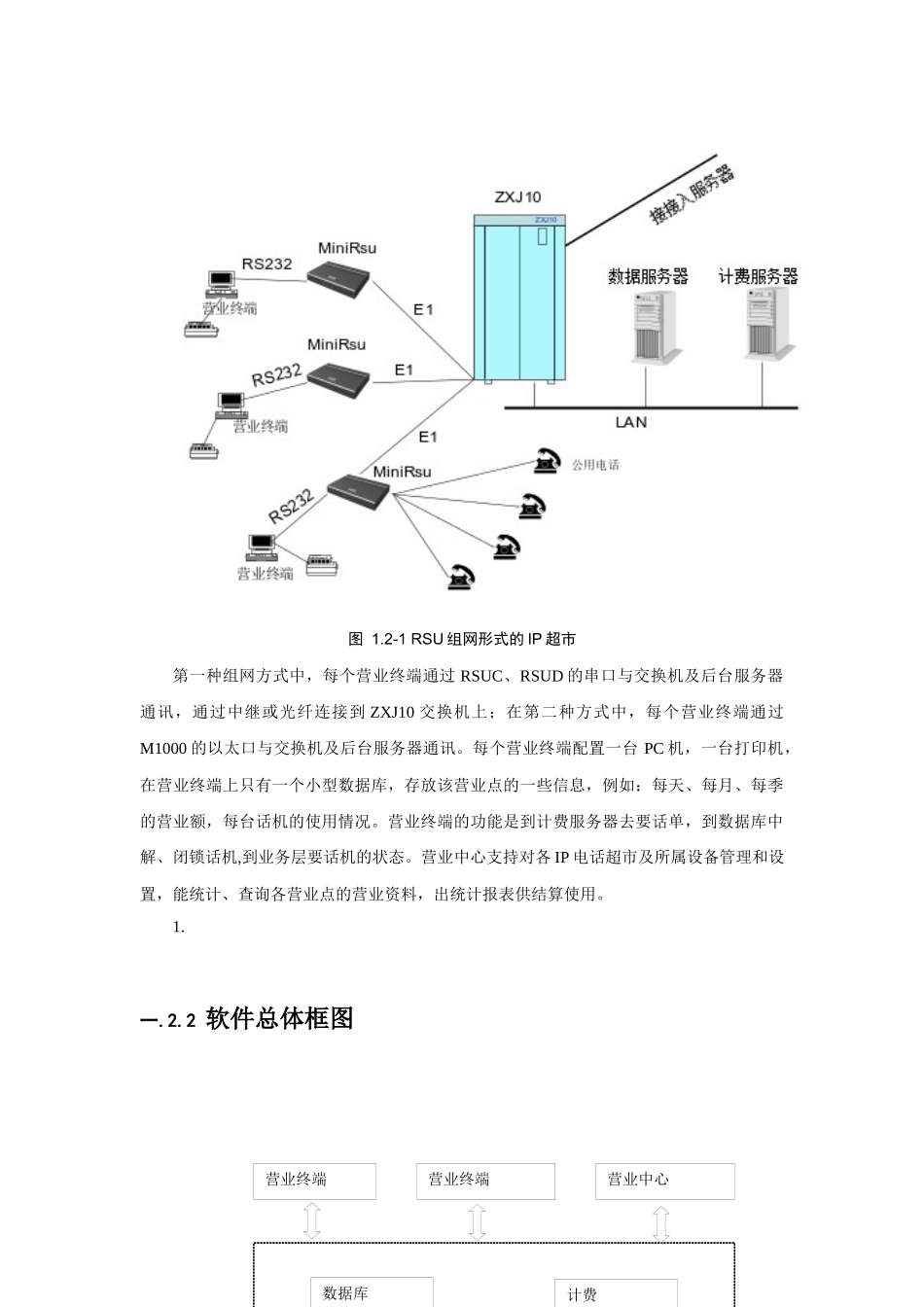

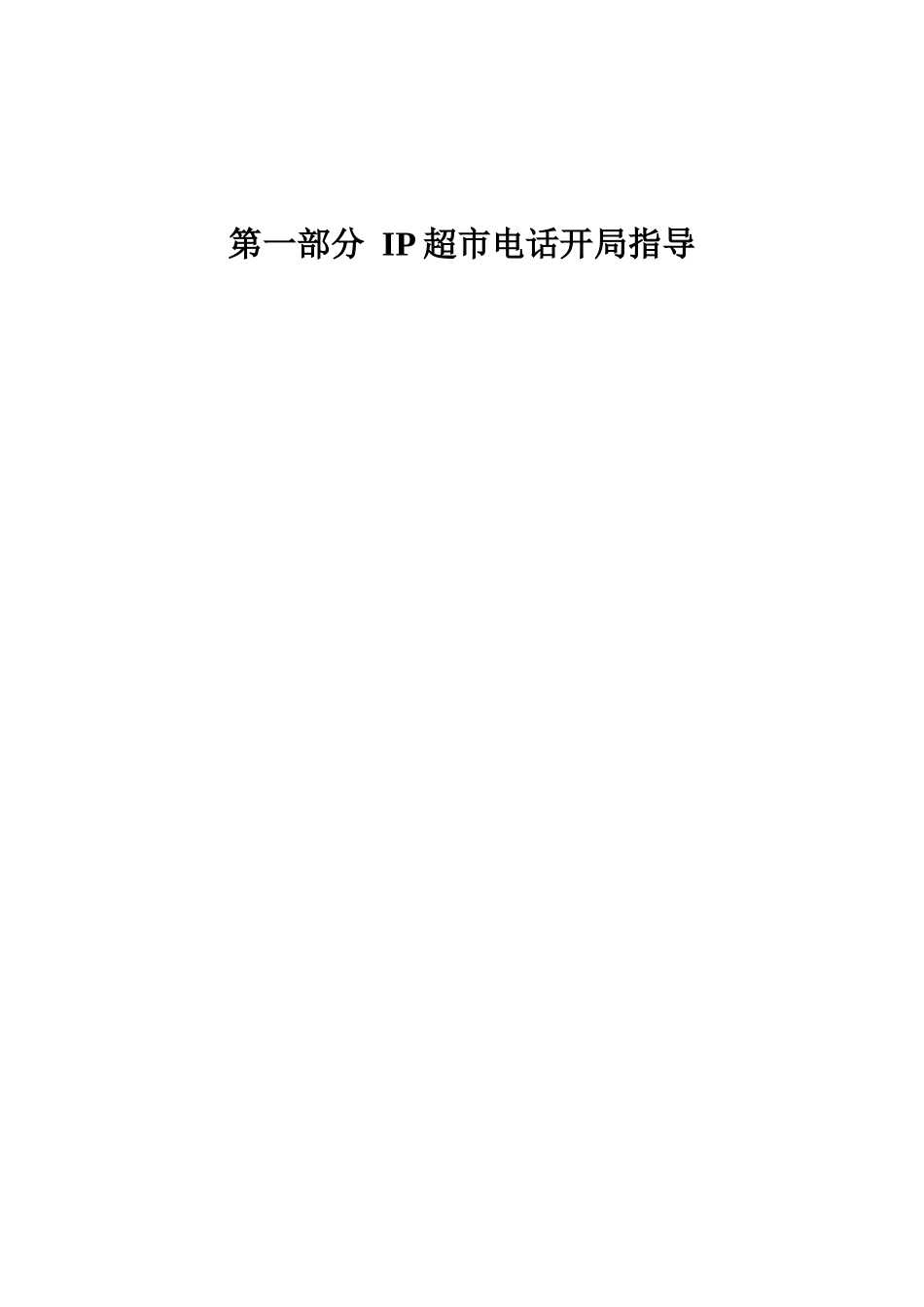

第一部分IP超市电话开局指导第一章系统概述一.1体系结构概述所谓IP电话超市，类似于中国电信的营业厅业务，主要是在一些商场、旅游点、车站、繁华街道等处设立营业点，每个营业点设置几门到十几电话不等，并设有立即计费台和打印机，要求可以立即出通话帐单并能控制用户费用。营运商不直接参与经营，而是出租给个人代为经营，对方从中提取一定的手续费。中兴IP电话超市在ZXJ10B的基础上以远端用户单元形式组网，增加一营业终端，其他都在10J上修改，因而把IP电话超市系统主要分为营业终端、营业中心、计费、鉴权、业务、数据库六部分。营业中心主要和计费、后台数据库有联系，支持对各IP电话超市及所属设备管理、设置；可以为各IP电话超市编号，增加和删除其管理的电话号码，并能设置折扣率；统计、查询各IP电话超市的营业资料，出报表供结算时使用，在用户到营业中心查询和结算时，输入时间段，就可以查出该营业终端所有电话的总营业额以及应得折扣。IP电话超市业务管理台运行一套单独软件，是营运者操作最多，因而要操作简单，界面清晰，稳定性好。支持管理员登录，密码更新；支持管理该IP电话超市的设备，如电话的增加和删除，把电话编号，可以按编号分配和结算；可以设定每部话机的属性，如后付费或预付费、预交金额、解闭锁话机，处理费用结算，；支持统计查询等。数据库、业务鉴权、计费改动不是很大，只是配合营业终端，增加一些消息来处理话机的解闭锁等。一.2系统体系结构一.2.1网络图中兴的IP电话超市方案两种：一是以RSUC、RSUD组网方式；二是以ATM的M1000为用户单元带S20组网方式。RSUC、RSUD组网方式应用相对广泛一些，如图1.2-1。营业终端营业中心营业终端数据库计费图1.2-1RSU组网形式的IP超市第一种组网方式中，每个营业终端通过RSUC、RSUD的串口与交换机及后台服务器通讯，通过中继或光纤连接到ZXJ10交换机上；在第二种方式中，每个营业终端通过M1000的以太口与交换机及后台服务器通讯。每个营业终端配置一台PC机，一台打印机，在营业终端上只有一个小型数据库，存放该营业点的一些信息，例如：每天、每月、每季的营业额，每台话机的使用情况。营业终端的功能是到计费服务器去要话单，到数据库中解、闭锁话机,到业务层要话机的状态。营业中心支持对各IP电话超市及所属设备管理和设置，能统计、查询各营业点的营业资料，出统计报表供结算使用。1.一.2.2软件总体框图SP代理TCP/IP一.2.3RSUC/D简单介绍RSUC又称19英寸多功能单元，两框用户层，共有20块用户板，可带480路用户；RSUD又称迷你型远端用户单元，MiniRsu是专门为小容量用户开发的一个低成本远端用户单元，每个模块最多带62个远端用户单元，如下图：miniRSU提供以下功能：1.提供4个用户板位，当采用24路模拟用户板时，最大的模拟用户容量为96路；当采用32路模拟用户板时，最大的模拟用户容量为128路。2.4个用户板位可以兼容2B+D、TRK、磁石、E&M等多种模拟中继。3.提供2个E1端口。4.具有两个光口，能完成ADM/TM/REG功能；光口速率及数据结构为标准STM-1速率。5.提供112测试功能。6.可选择提供红外、烟雾、温度、湿度监控。7.可选择提供电源、风扇监控。一.3系统处理流程一.3.1预付费方式1、营业终端收到用户的预付话费，分配空闲的话机给用户，发消息给计费系统，带上用户所付金额，计费系统算出该用户可以打多长时间的IP电话，并写入库中；营业终端同时发消息给数据库去把该话机解锁。2、用户摘机拨号，业务分析完号码后，如用户属性是卡计费用户，到鉴权服务器去鉴权；3、鉴权服务器收到要鉴权的消息，发消息给计费系统，得到该话机最大通话时长，把鉴权完的信息发业务；4、业务根据鉴权服务器发来的消息，分析新的被叫号码，去找被叫，在通话时，设置最大通话时长，在通话过程中，当余额仅够一分钟时，系统自动语音通知用户；5、在用户挂机后，业务发计费消息给计费服务器，同时判断是不是人工闭锁话机，如是自动闭锁，则到数据库中闭锁该话机；人工闭锁，则要用户结算时，营业终端发消息给数据库，去闭锁该话机；同时发消息给业务层要该话机的状态；6、业务层收到查询话机状态消息，根据用户线查找数据...
