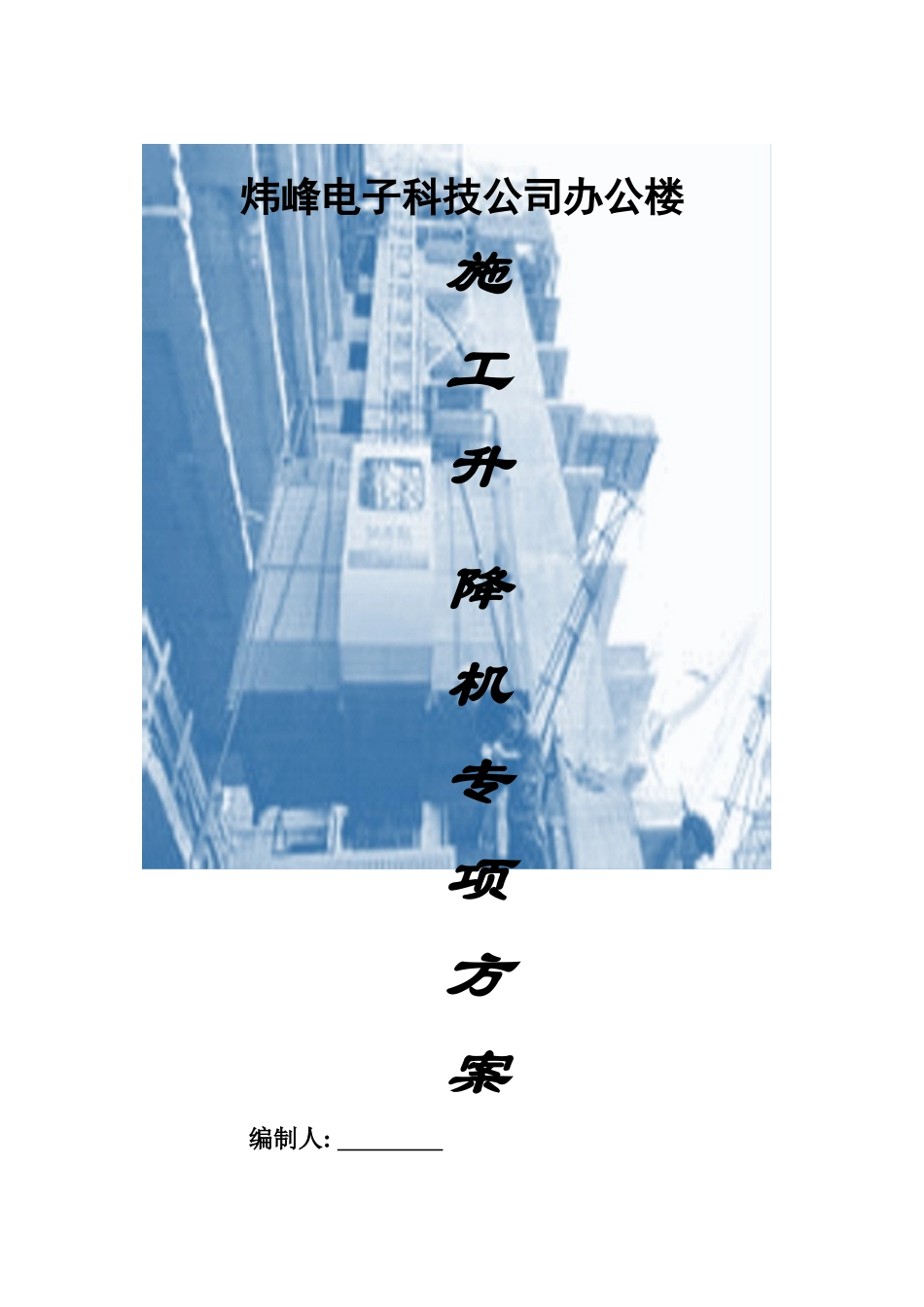

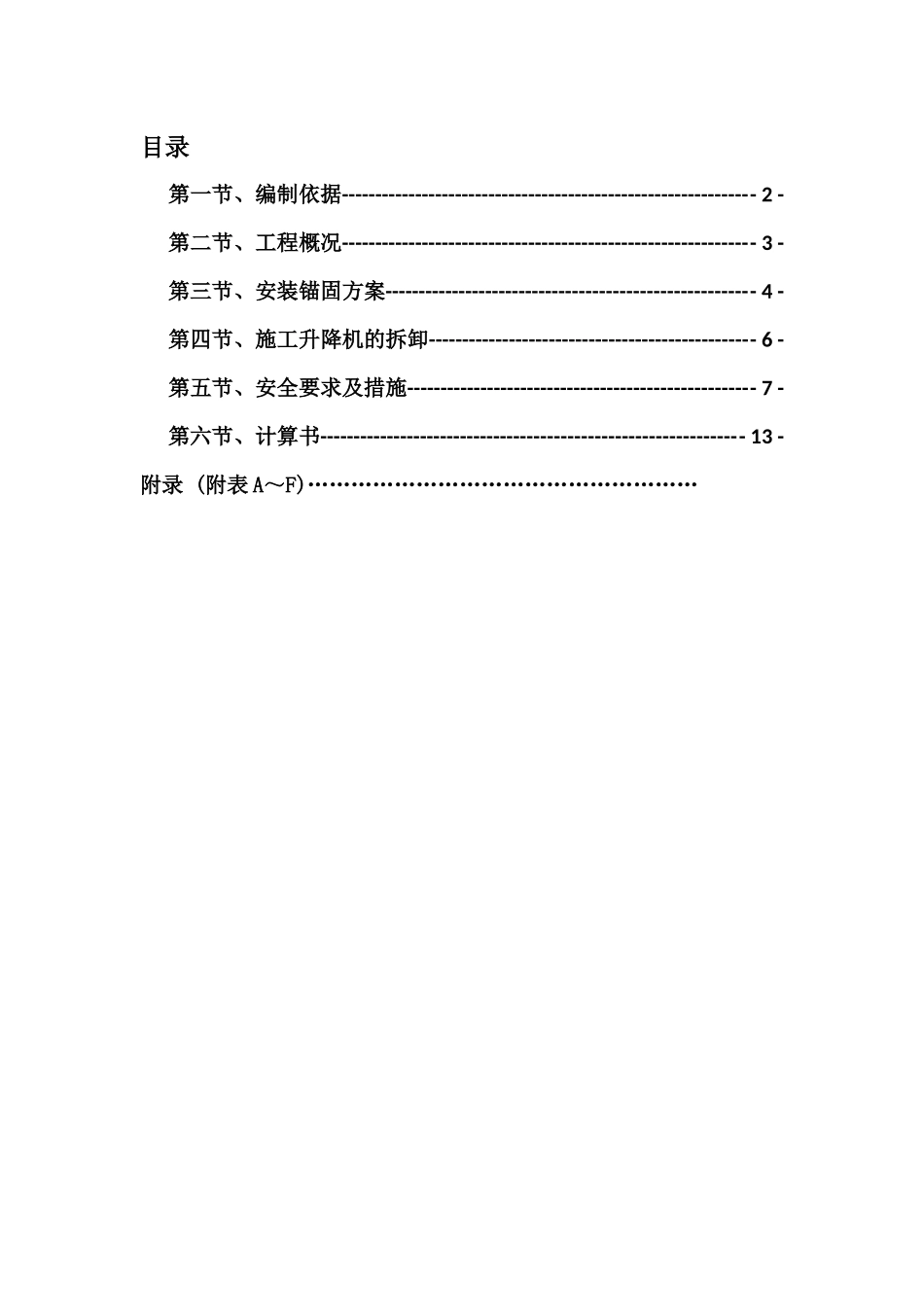

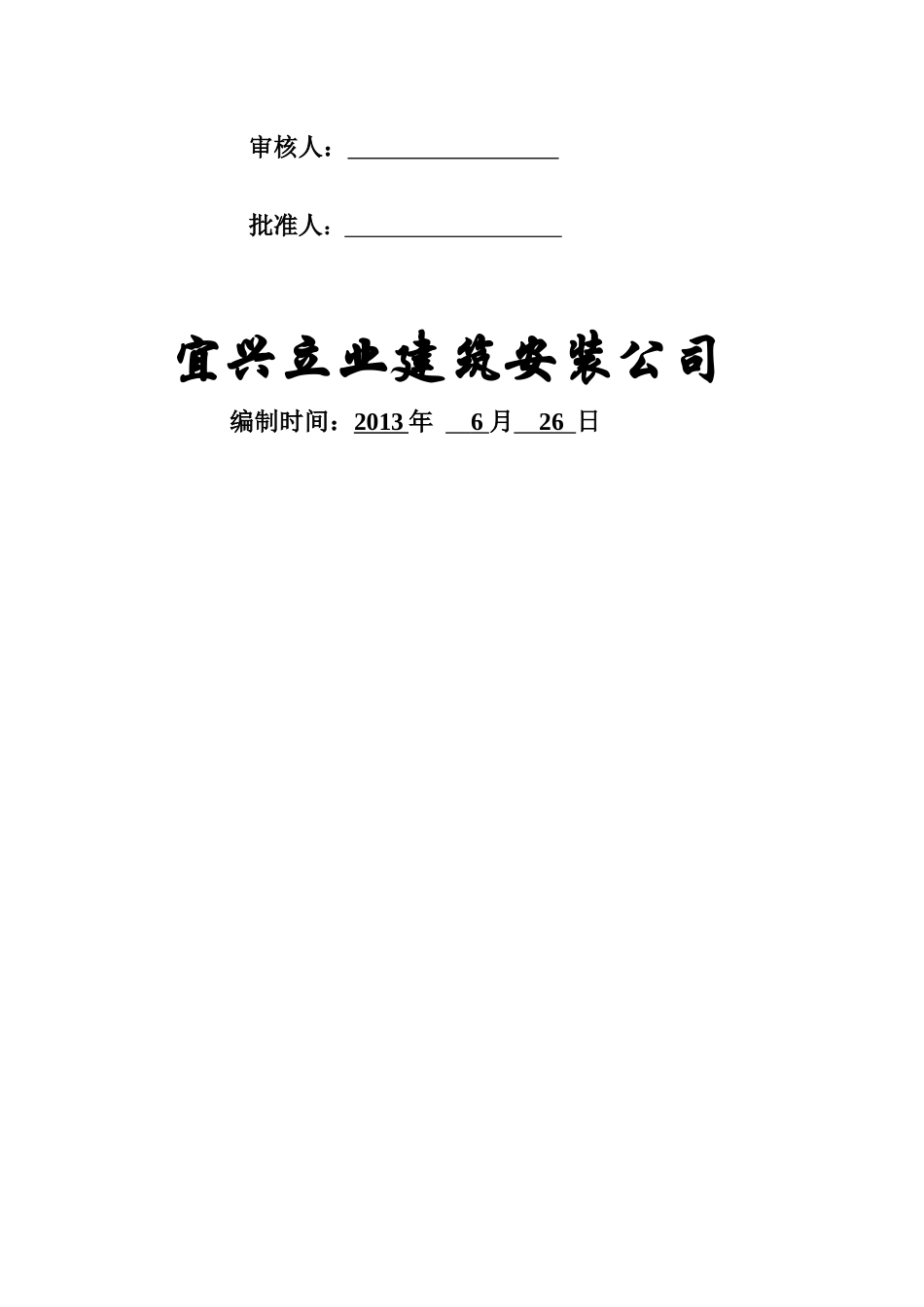

炜峰电子科技公司办公楼施工升降机专项方案编制人:审核人：批准人：宜兴立业建筑安装公司编制时间：2013年6月26日目录第一节、编制依据--------------------------------------------------------------2-第二节、工程概况--------------------------------------------------------------3-第三节、安装锚固方案-------------------------------------------------------4-第四节、施工升降机的拆卸-------------------------------------------------6-第五节、安全要求及措施----------------------------------------------------7-第六节、计算书---------------------------------------------------------------13-附录(附表A～F)………………………………………………第一节、编制依据本方案主要依据施工图纸及以下规范及参考文献编制:《施工升降机》（GB/T10054-2005）《施工升降机安全规则》（GB10055-2007）《建筑地基基础设计规范》（GB50007-2011）《混凝土结构设计规范》（GB50010-2010）《施工升降机安装、使用、拆卸安全技术规程》（JGJ215-2010）第二节、工程概况工程基本情况工程名称炜峰电子科技公司办公楼工程地点张渚工业集中区周边环境建筑面积（m2）10140建筑高度（m）51.8基础形式主体结构框剪抗震等级抗震设防烈度地上层数13地下层数1标准层层高（m）3.6各责任主体名称建设单位设计单位施工单位监理单位项目经理周建华总监理工程师技术负责人顾芸专业监理工程师第三节、安装锚固方案SCD200/200J为Ⅲ型锚固。锚固长度：2800~3200mm，锚固间距：锚固高度为6m一道，锚固架与混凝土结构相连。1、前期准备1.1、将基础方案做好，保证基础的水平及各项使用要求；1.2、保持施工升降机的进场道路通畅，并有足够的停放设备空间；1.3、确保安装地点满足安全检查机构所规定的要求，且已获得安装许可。安装工地应配备一个专用电源箱，供电熔断器的电流为升降机额定电流的1.5～2倍，升降机工作电源电压值上下波动不得超过5%；1.4、升降机的专用电源箱应直接从工地变电室引入电源，距离不超过30米，一般每个吊笼需配置一根大于4×25mm的铜芯电缆，如距离超过30米，应适当增加电缆的截面积；1.5、专用配电箱内每一吊笼均单独用一开关控制，电源箱需采用耐冲击型漏电保护装置。1.6、用接地电阻测试仪测量升降机钢结构及电器设备金属外壳的接地电阻，不得大于4Ω。用500兆欧表测量电动机及电器元件的对地绝缘电阻应不小于1MΩ；1.7、准备好停层附件，如支架、安全栏杆等；1.8、确定附墙方案，按需要准备好预埋件或固定件，并提前在设置好符合附墙要求的附墙件。2、施工升降机的安装2.1、基础表面清扫干净；2.2、将基础底座安装在基础平台上，用水平尺检查水平，并填实基础，检查基础底座中心到附墙点的距离；2.3、按此顺序上三个标准节；2.4、安装吊笼；2.5、接通电源，对设备进行检测；2.6、进行标准节安装；2.7、安装到高度后，安装各项限位，并进行调试；2.8、安装外笼后，待设备试运行良好后，方可投入使用。3、技术要求3.1、每安装一道附墙架，应用经纬仪测量其垂直度；3.2、附墙架允许的最大水平偏角为±010；3.3、齿轮和齿条的啮合侧隙应为0.2~0.7mm，靠背轮和齿条背间隙为0.5mm；3.4、各滚轮与标准节间隙为0.5mm；3.5、每隔6m安装一道护线杆；3.6、安装对重时应保证对重与滑道间隙为0.5mm；3.7、上极限碰铁应安装在吊笼越过上平台150mm处，下极限碰铁应安装在吊笼满载下行时自动停止在碰到缓冲簧100~200mm处；3.8、必须保证极限开关触柄与上下极限碰铁的距离，在极限开关断开时，触柄距碰铁0.5~2mm内。第四节、施工升降机的拆卸升降机拆卸的方法与顺序基本上是与安装时相反，故这里仅给出一些主要的操作及注意事项。1、将升降机附近区域用栅栏围住，并设置“谨防坠物”标志；2、把笼顶操纵盒移到吊笼顶上，并将笼顶操纵盒上的“加节／运行”开关持到“加节”位置，装好吊杆及安全围栏；3、将吊笼开到导轨架顶部，拆下两个限位撞块；4、卸下导轨架标准节，过道竖杆、附墙架等，用吊笼运到地面。注意吊笼顶部一次只能装相当于3节标准节的重量；5、同时，拆下电缆导向...
