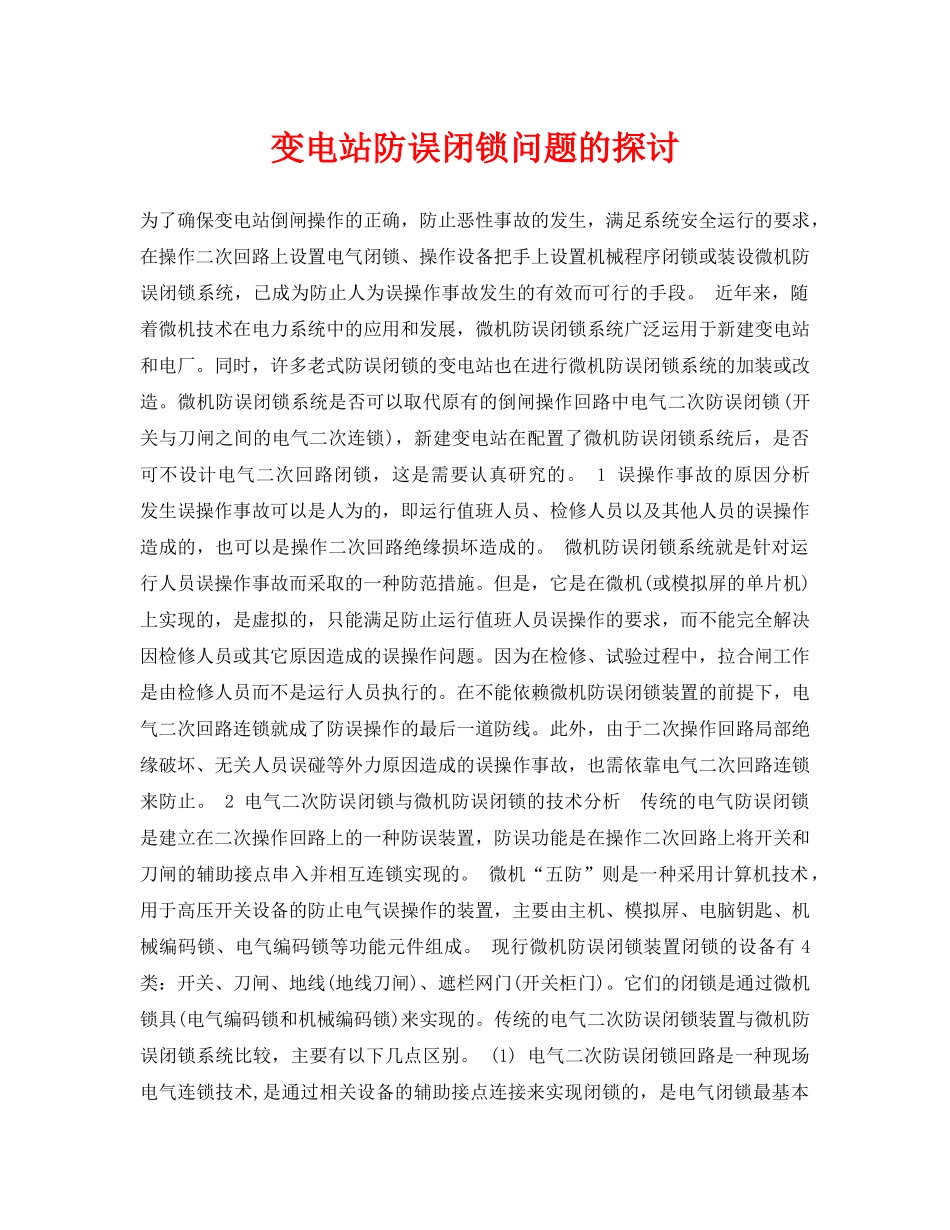

《安全管理论文》之变电站防误闭锁问题的探讨 VIP免费

变电站防误闭锁问题的探讨为了确保变电站倒闸操作的正确，防止恶性事故的发生，满足系统安全运行的要求，在操作二次回路上设置电气闭锁、操作设备把手上设置机械程序闭锁或装设微机防误闭锁系统，已成为防止人为误操作事故发生的有效而可行的手段。近年来，随着微机技术在电力系统中的应用和发展，微机防误闭锁系统广泛运用于新建变电站和电厂。同时，许多老式防误闭锁的变电站也在进行微机防误闭锁系统的加装或改造。微机防误闭锁系统是否可以取代原有的倒闸操作回路中电气二次防误闭锁(开关与刀闸之间的电气二次连锁)，新建变电站在配置了微机防误闭锁系统后，是否可不设计电气二次回路闭锁，这是需要认真研究的。1误操作事故的原因分析发生误操作事故可以是人为的，即运行值班人员、检修人员以及其他人员的误操作造成的，也可以是操作二次回路绝缘损坏造成的。微机防误闭锁系统就是针对运行人员误操作事故而采取的一种防范措施。但是，它是在微机(或模拟屏的单片机)上实现的，是虚拟的，只能满足防止运行值班人员误操作的要求，而不能完全解决因检修人员或其它原因造成的误操作问题。因为在检修、试验过程中，拉合闸工作是由检修人员而不是运行人员执行的。在不能依赖微机防误闭锁装置的前提下，电气二次回路连锁就成了防误操作的最后一道防线。此外，由于二次操作回路局部绝缘破坏、无关人员误碰等外力原因造成的误操作事故，也需依靠电气二次回路连锁来防止。2电气二次防误闭锁与微机防误闭锁的技术分析传统的电气防误闭锁是建立在二次操作回路上的一种防误装置，防误功能是在操作二次回路上将开关和刀闸的辅助接点串入并相互连锁实现的。微机“五防”则是一种采用计算机技术，用于高压开关设备的防止电气误操作的装置，主要由主机、模拟屏、电脑钥匙、机械编码锁、电气编码锁等功能元件组成。现行微机防误闭锁装置闭锁的设备有4类：开关、刀闸、地线(地线刀闸)、遮栏网门(开关柜门)。它们的闭锁是通过微机锁具(电气编码锁和机械编码锁)来实现的。传统的电气二次防误闭锁装置与微机防误闭锁系统比较，主要有以下几点区别。(1)电气二次防误闭锁回路是一种现场电气连锁技术,是通过相关设备的辅助接点连接来实现闭锁的，是电气闭锁最基本的形式，闭锁可靠。但其防误功能随二次接线而定，不易增加和修改，不能实现完全的“五防”功能，而且需要接入大量的二次电缆，接线方式较为复杂，运行维护较为困难，刀闸辅助接点工作不可靠，户外电磁锁机构易损坏。微机防误闭锁系统是通过防误闭锁系统微机软件规则库和现场锁具实现防误闭锁的，一般不直接采用现场设备的辅助接点，接线简单。(2)电气闭锁回路一般只能防止开关、隔离开关和接地刀闸的误操作，包括电动操作二次回路某点的绝缘损坏形成的误动作。对误入带电间隔、接地线的误挂接(拆除)等则无能为力，不能实现完整的“五防”功能。微机防误闭锁系统可根据现场实际情况，编写相应的“五防”规则程序，可以实现较为完整的“五防”功能，并杜绝不正常的操作行为发生。缺点是在微机防误闭锁系统故障而解除闭锁时，“五防”功能完全失去。3完善防误的方案从以上的分析和比较可知，片面地认为电气闭锁回路可靠和不可靠，认为微机防误闭锁系统是万能的，可以彻底取消电气二次闭锁回路，都是不可取的。因此，对于新上和改造的变电站，建议采用的“五防”闭锁系统方案如下：(1)对于站内所有开关和刀闸的位置为实遥信，且微机防误闭锁系统与变电站自动化监控系统共享一个数据库的，可以考虑部分不设计或部分取消电气二次回路闭锁，主要指刀闸、接地刀闸电磁锁和母线刀闸之间的连锁回路，所有防误功能由微机“五防”系统独立和刀闸与开关之间电气二次闭锁回路共同完成，且要求微机防误闭锁系统有“防空程”措施；(2)无论站内所有开关和刀闸的位置为虚遥信还是实遥信，也无论微机防误闭锁与变电站的自动化监控系统是否共享一个数据库，不设计或者取消电气二次回路闭锁，但在电动操作的刀闸或接地刀闸机构箱的操作电源回路中加入了微机防误闭锁系统的强制接点，防误功能则由微机防误闭锁系统独立完成。要求微机“五防”系统有“防空程”措施。...
