万隆国际中心外挑脚手架施工方案VIP免费

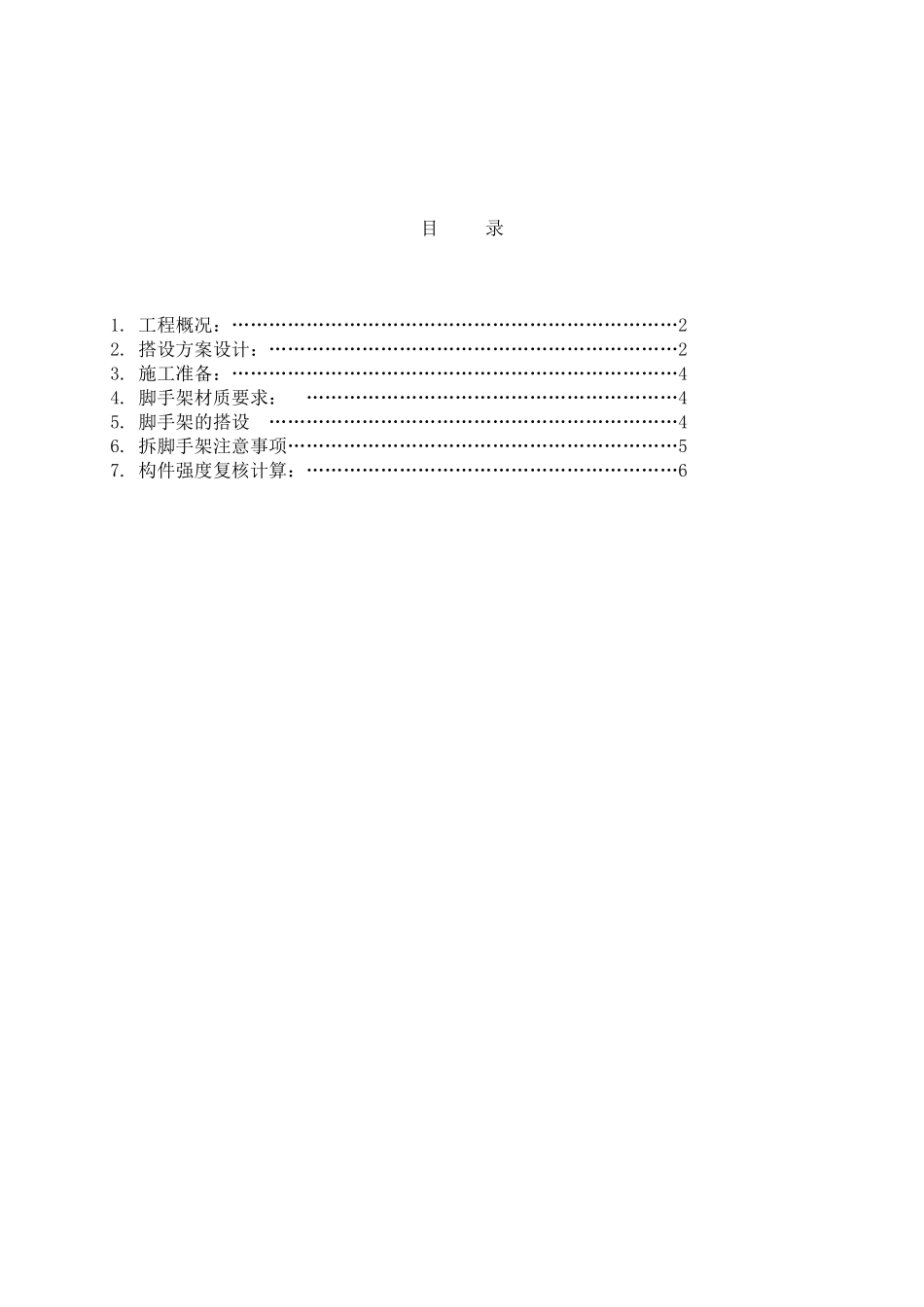

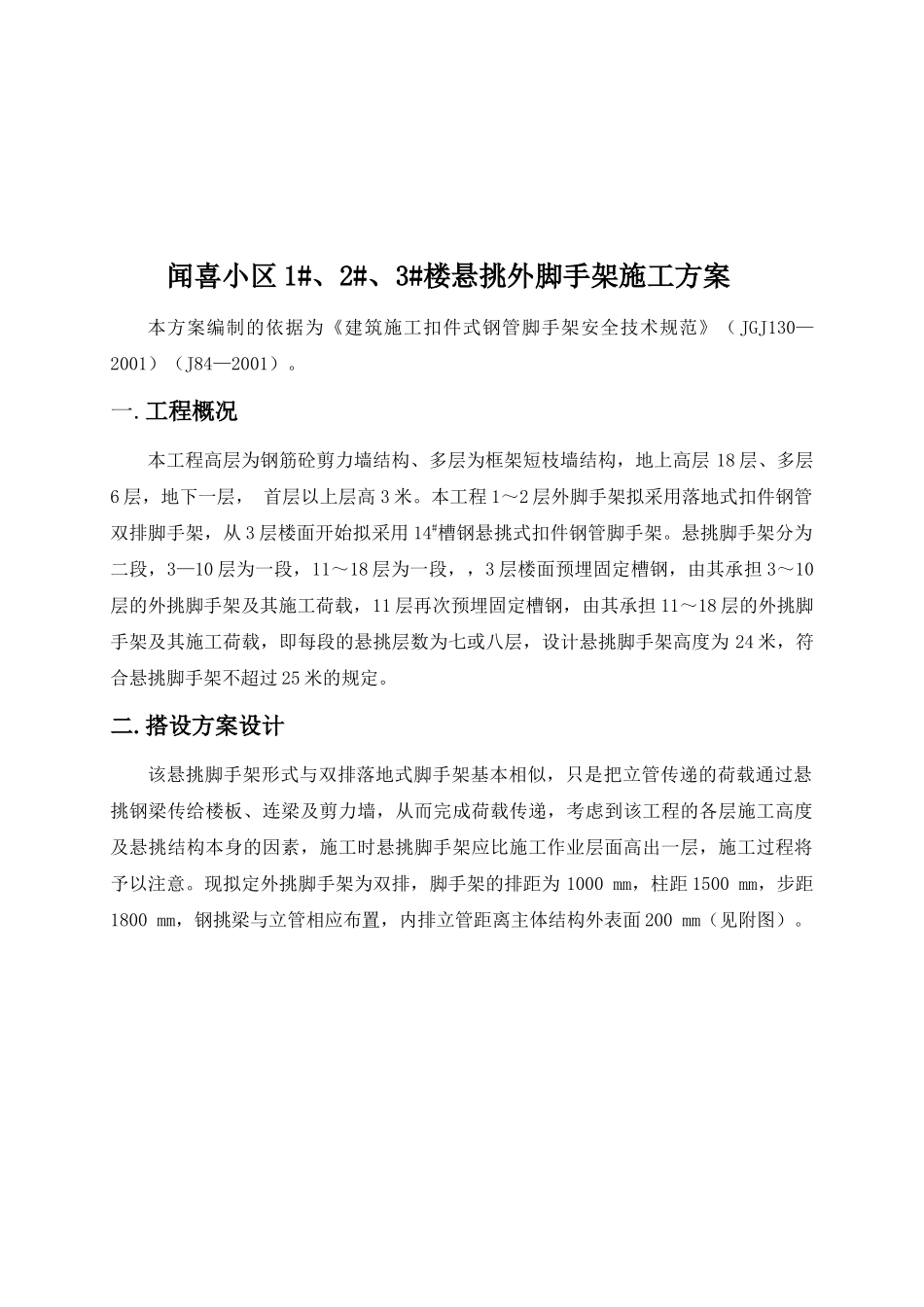

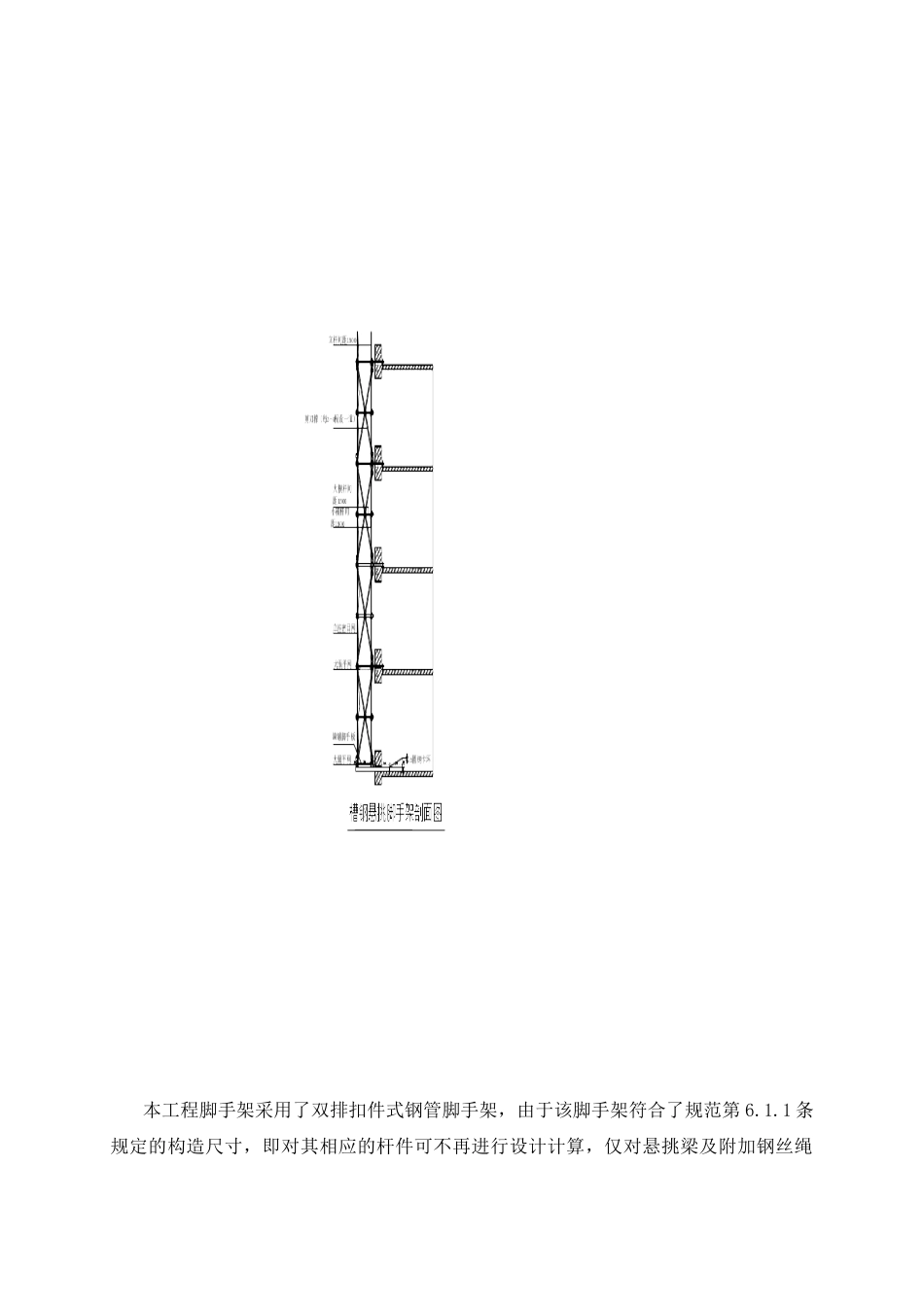

目录1.工程概况：………………………………………………………………22.搭设方案设计：…………………………………………………………23.施工准备：………………………………………………………………44.脚手架材质要求：……………………………………………………45.脚手架的搭设…………………………………………………………46.拆脚手架注意事项………………………………………………………57.构件强度复核计算：……………………………………………………6闻喜小区1#、2#、3#楼悬挑外脚手架施工方案本方案编制的依据为《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2001）（J84—2001）。一.工程概况本工程高层为钢筋砼剪力墙结构、多层为框架短枝墙结构，地上高层18层、多层6层，地下一层，首层以上层高3米。本工程1～2层外脚手架拟采用落地式扣件钢管双排脚手架，从3层楼面开始拟采用14#槽钢悬挑式扣件钢管脚手架。悬挑脚手架分为二段，3—10层为一段，11～18层为一段，，3层楼面预埋固定槽钢，由其承担3～10层的外挑脚手架及其施工荷载，11层再次预埋固定槽钢，由其承担11～18层的外挑脚手架及其施工荷载，即每段的悬挑层数为七或八层，设计悬挑脚手架高度为24米，符合悬挑脚手架不超过25米的规定。二.搭设方案设计该悬挑脚手架形式与双排落地式脚手架基本相似，只是把立管传递的荷载通过悬挑钢梁传给楼板、连梁及剪力墙，从而完成荷载传递，考虑到该工程的各层施工高度及悬挑结构本身的因素，施工时悬挑脚手架应比施工作业层面高出一层，施工过程将予以注意。现拟定外挑脚手架为双排，脚手架的排距为1000mm，柱距1500mm，步距1800mm，钢挑梁与立管相应布置，内排立管距离主体结构外表面200mm（见附图）。本工程脚手架采用了双排扣件式钢管脚手架，由于该脚手架符合了规范第6.1.1条规定的构造尺寸，即对其相应的杆件可不再进行设计计算，仅对悬挑梁及附加钢丝绳进行验算。三.施工准备1、按规范要求对钢管、扣件、脚手板、槽钢、钢丝绳、密目网等进行检查验收，不合格产品不得使用。2、经检查合格的构配件应按品种、规格分类，堆放整齐、平稳，场地上不得有积水。3、在相应的预放槽钢楼面砼施工前，应把固定槽钢的锚固钢筋预埋在主体结构内。四.脚手架材质要求1、悬挑钢梁：14#a型槽钢。2、钢管：采用ф48，壁厚3.5mm，不能使用弯曲、压扁和有严重缺陷的钢管。3、扣件：采用配套扣件，且有生产许可证的扣件，不能使用裂纹滑丝的扣件。4、加强钢丝绳：规格为ф15.5。5、脚手架防护：采用1800×6000规格2000目/10绿密目网。五.脚手架的搭设1、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步。2、每搭完一步应校正步距、纵距、横距及立杆垂直度。3、严禁将外径Φ48mm与Φ51mm的钢管混合使用。4、当搭至有连墙件的构造点时，在搭设完该处立杆、纵向水平杆、横向水平杆后，应立即设置连墙件。5、在同一步中，纵向水平杆应四周交圈，用直角扣件与内外角部立新杆固定。6、水平横杆的靠墙端至墙体结构的净距离不宜大于200mm。7、剪刀撑、横向斜撑搭设应随立杆、纵向和横向水平杆等同步搭设。8、扣件规格必须与钢管外径相同。9、螺栓拧紧扭力矩不应小于40N·m，且不应大于60N·m。10、对接扣件开口应朝上或朝内，各杆件端头伸出扣件盖板边缘的长度不应小于100mm。11、脚手架应铺满、铺稳，离于墙面120mm—150mm。12、在拐角、斜道平台口处的脚手板，应与横向水平杆可靠连接，防止滑动。13、钢管的直接接头不在同一步内，且不得在同一中跨内。14、外挑架搭设时，先将预埋结构中悬挑槽钢稳固好，槽钢伸出墙面200mm和1200mm处连接点焊100mm长钢筋脚，在保证结构安全时，方能搭设外挑架，立面搭设详见图。15、立杆：立杆间距1500mm，立杆与槽钢连接通过钢梁上固定脚传力，立杆接头错开，且相邻的两立杆接头错开距离为3米，在转角处的位置应增设一根立杆，同时搭设内八撑，立杆要顺直，其允许偏差为20mm。16、大、小水平横杆：大横杆间距为1800mm，内外大横杆上、下接头应且接头不应在同一跨内，小横杆要求每块脚手板不小于4根。17、连墙件：在砼强度达到12MPa...
