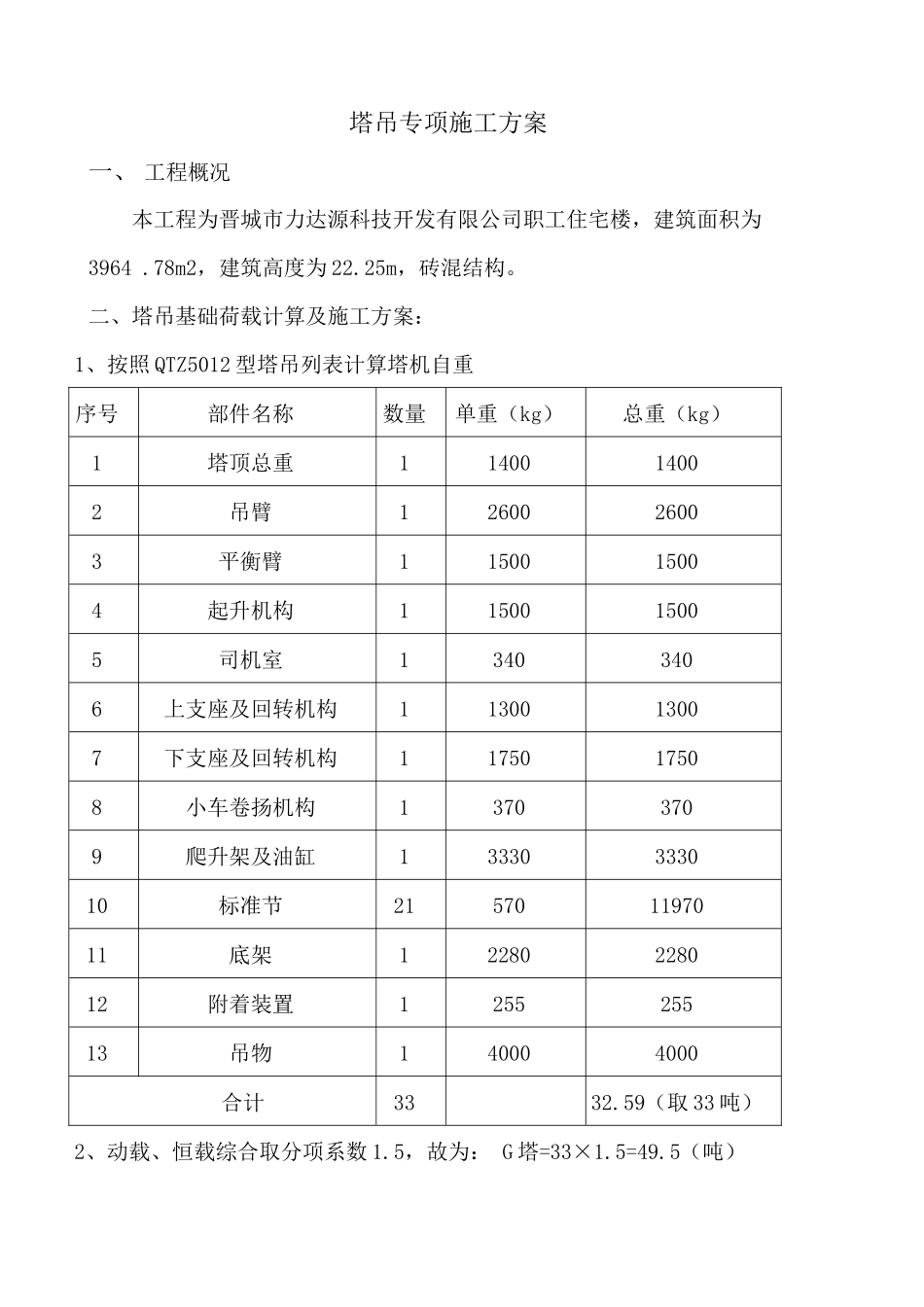

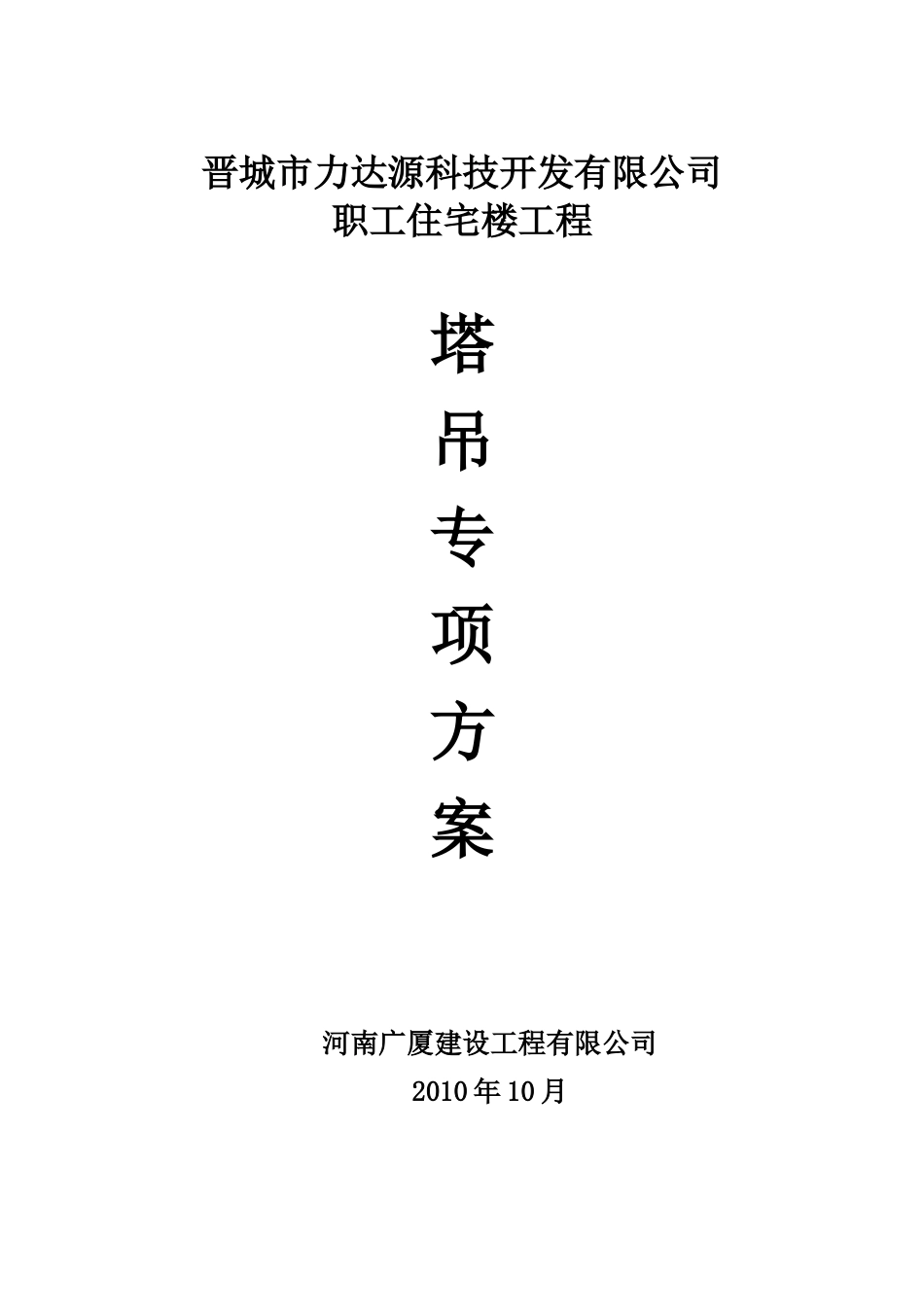

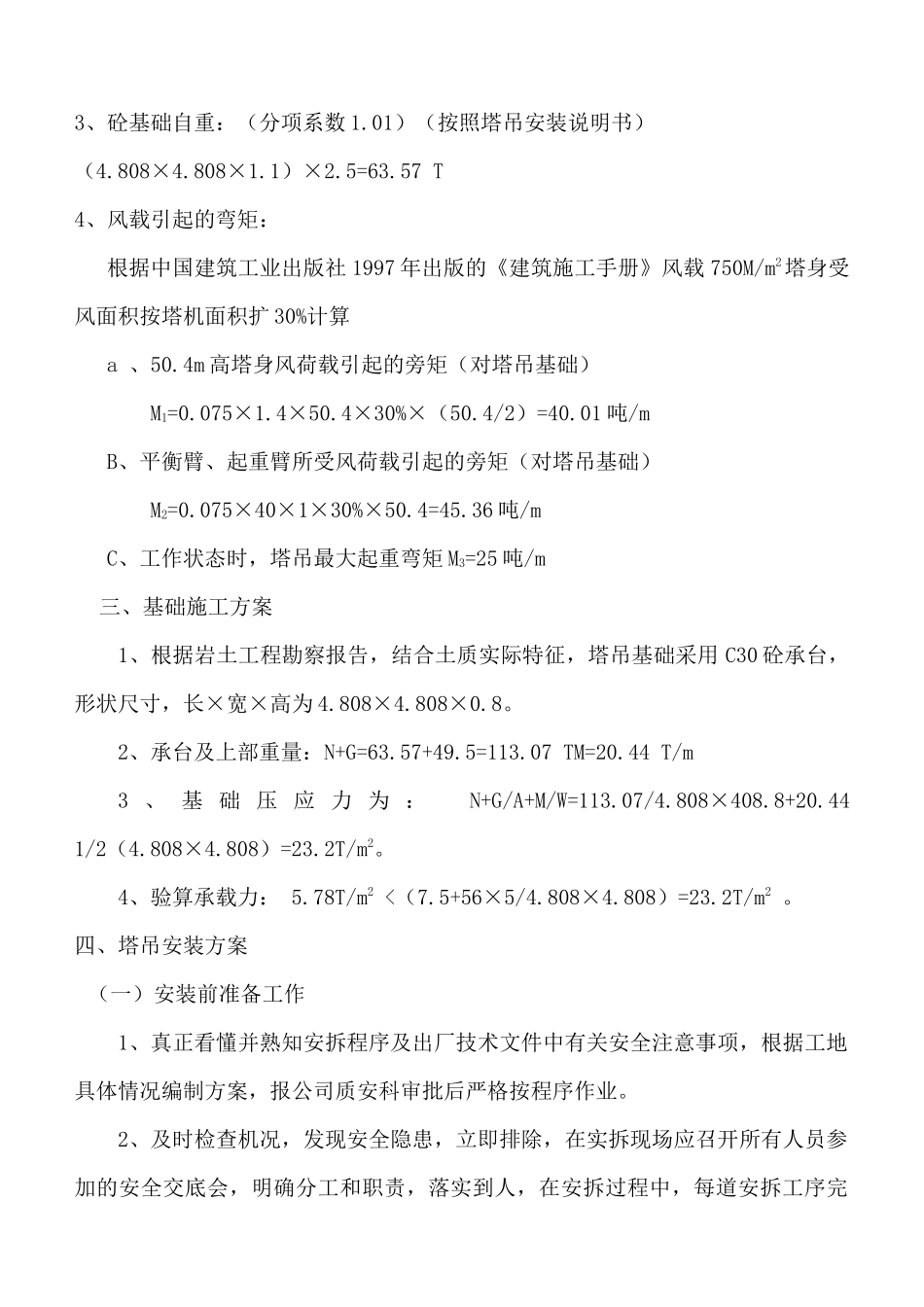

晋城市力达源科技开发有限公司职工住宅楼工程塔吊专项方案河南广厦建设工程有限公司2010年10月塔吊专项施工方案一、工程概况本工程为晋城市力达源科技开发有限公司职工住宅楼，建筑面积为3964.78m2，建筑高度为22.25m，砖混结构。二、塔吊基础荷载计算及施工方案：1、按照QTZ5012型塔吊列表计算塔机自重序号部件名称数量单重（kg）总重（kg）1塔顶总重1140014002吊臂1260026003平衡臂1150015004起升机构1150015005司机室13403406上支座及回转机构1130013007下支座及回转机构1175017508小车卷扬机构13703709爬升架及油缸13330333010标准节215701197011底架12280228012附着装置125525513吊物140004000合计3332.59（取33吨）2、动载、恒载综合取分项系数1.5，故为：G塔=33×1.5=49.5（吨）3、砼基础自重：（分项系数1.01）（按照塔吊安装说明书）（4.808×4.808×1.1）×2.5=63.57T4、风载引起的弯矩：根据中国建筑工业出版社1997年出版的《建筑施工手册》风载750M/m2塔身受风面积按塔机面积扩30%计算a、50.4m高塔身风荷载引起的旁矩（对塔吊基础）M1=0.075×1.4×50.4×30%×（50.4/2）=40.01吨/mB、平衡臂、起重臂所受风荷载引起的旁矩（对塔吊基础）M2=0.075×40×1×30%×50.4=45.36吨/mC、工作状态时，塔吊最大起重弯矩M3=25吨/m三、基础施工方案1、根据岩土工程勘察报告，结合土质实际特征，塔吊基础采用C30砼承台，形状尺寸，长×宽×高为4.808×4.808×0.8。2、承台及上部重量：N+G=63.57+49.5=113.07TM=20.44T/m3、基础压应力为：N+G/A+M/W=113.07/4.808×408.8+20.441/2（4.808×4.808）=23.2T/m2。4、验算承载力：5.78T/m2<（7.5+56×5/4.808×4.808）=23.2T/m2。四、塔吊安装方案（一）安装前准备工作1、真正看懂并熟知安拆程序及出厂技术文件中有关安全注意事项，根据工地具体情况编制方案，报公司质安科审批后严格按程序作业。2、及时检查机况，发现安全隐患，立即排除，在实拆现场应召开所有人员参加的安全交底会，明确分工和职责，落实到人，在安拆过程中，每道安拆工序完成时，须由专人检查认可后，再进行下道工序。同时确定警界线，并有专人看守。超重作业时，应服从一人指挥，不得盲目听从其他人员指挥。3、作业前确保作业场地平整，道路畅通，配合安拆的吊车停机要可靠。4、塔机基础应严格按出厂技术文件施工，采用C25钢筋砼独立基础以保证基础承载力符合使用要求，基础设计及底价详见附图。（二）安装时应先将底架用螺栓固定于混凝土基础上，底架上平面的水平度允差小于或等于被侧距离的1/1000，底架固定后，可将一标准节连同基础节联接好，并固定在底架上，而后将顶升抓梯挂在标准节中间焊有加强板的横腹杆上。注意应将标准节焊有人字形腹杆的一面，置于与建筑物垂直的方向。（三）将塔吊司机室上柱架回转机构及顶升套架联接在一起，用吊车将组件套在已固定好的标准节上，注意将套架上装有油缸的一面，与标准节上挂爬梯的一面放在同一侧。（四）调整套架四角上8套导向轮与标准节主弦杆的间隙，使期隙均匀保持在0.5-2毫米之间，但不大于2毫米。（五）在平地上组织好平衡（平衡臂装好起升机构），用吊车将平衡臂安装在塔帽上，联接于平衡臂上，注意检查两根平衡臂拉索，使其受力均匀。（六）在平地上拼接吊臂，安装变幅机构，变帽小车，并将起升钢丝绳从塔帽滑轮上拉下来，穿在小车滑轮和吊钩滑轮上，将起升钢丝绳头部固定在吊臂头部的拉力传感器上，绕好变幅钢丝绳，注意安装吊臂时，可先将吊臂根部与塔帽相联，然后起升吊车，使吊臂绕臂根轴线旋转，仰起一角度直至把吊臂拉杆接上去，装好吊臂后，便可把平衡重装于平衡臂上。（七）顶升加节，在顶升加节前，可先把提梯滑轮组的钢丝绳绕好，钢丝绳绕绳时应将提梯动滑组（2）置于距套架的固定滑轮（4）下端，两轮距离不小于1250毫米，钢丝绳的两端分别固定于爬梯上，三个定滑轮（4）固定在套架上的滑轮组（2）在油缸的带动下沿架上的导轨作上下移动。顶升加节时，事先在套架牵引机构梁上吊一标准节，在吊臂10米左右处吊一标准节，以调整起重机前后方向的平衡。操纵换向阀，使油缸杆伸出，油缸头部插入爬梯的顶升爪...
