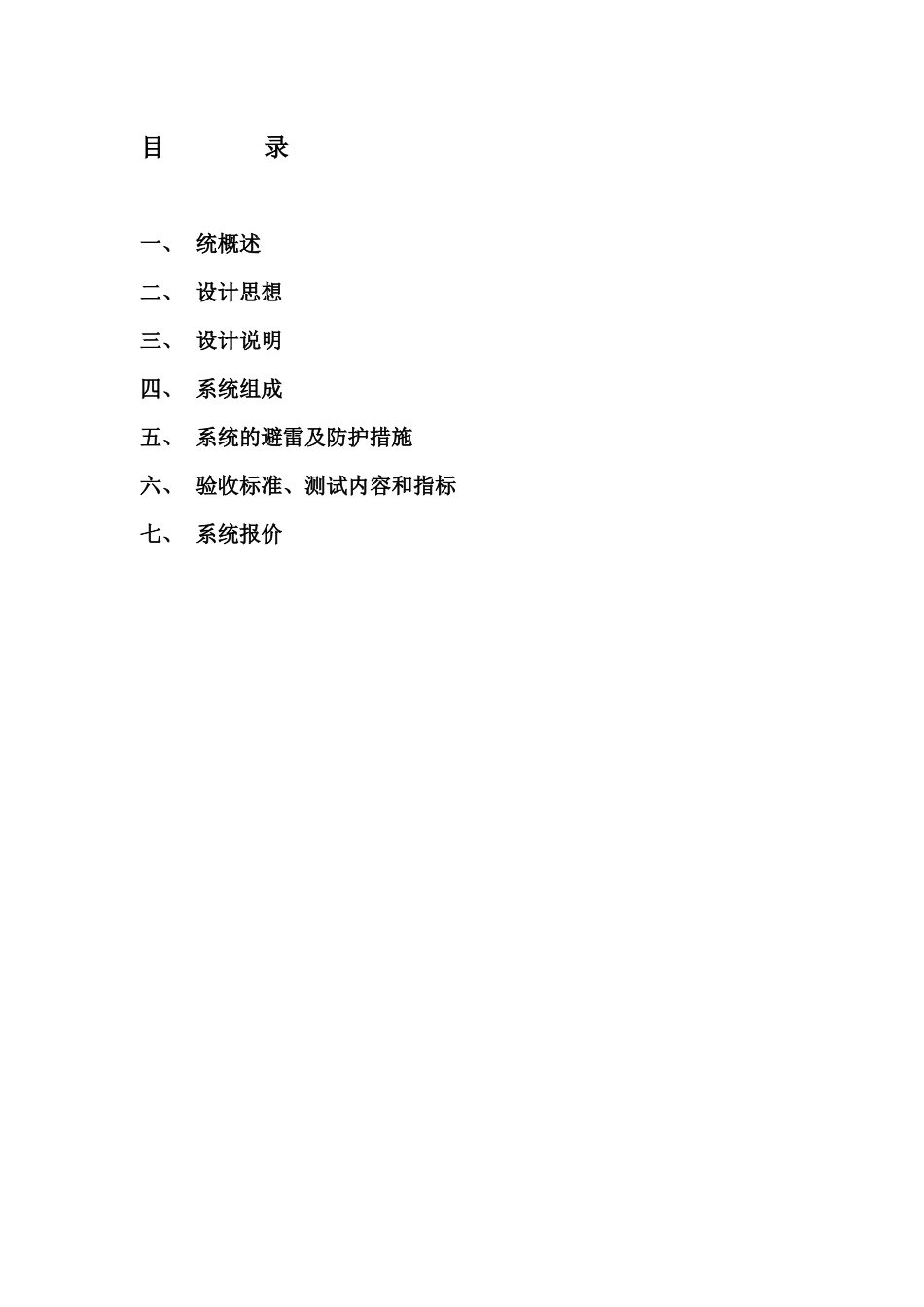

卫星电视接收工程设计方案北京云天视讯科技有限公司二ΟΟ五年十二月目录一、统概述二、设计思想三、设计说明四、系统组成五、系统的避雷及防护措施六、验收标准、测试内容和指标七、系统报价一、系统概述根据XXXX电视系统的工程技术要求，系统带宽按860MHz传输系统设计；电视系统最终实现多功能、宽带、高性能的图像，语言，数据和控制信号的实时传输，奠定宽带网络传输的基础，适应我国信息产业发展的长期需要。860MHz邻频传输系统是目前各县市有线电视网普遍采用的传输方式。其具备以下几个优点：技术成熟，传输容量较大，可传输100多个电视频道，传输图像及信号质量好等。二、设计思想卫星电视接收系统要求按照国家GB651230MH－1GHZ声音和电视信号的电缆分配系统的技术性能要求和860兆邻频传输的技术要求及有关国家标准的要求，使系统终端输出口图像主观评价应达到3.5级以上,从而保证系统的电视图像高质量传输,电视节目的放大器电源集中由机房统一供电,在不要播送的时间,可以切断放大器达到控制的目标。在设备选型根据站址上选择应减少和避免干扰同时接收天线反射体几何尺寸的大小,是根据等向全面辐射功率与图像品质来确定,在恶劣的气象条件下,卫星图像质量和卫星天线尺寸的计算,得出卫星接收天线的口径与卫星接收图像的质量相关联，结合国内卫星接收天线产品,前馈卫星天线其最大特点是强度大,抗风性能好,寿命长,增益高,性能稳定。三、设计说明：卫星电视系统是指为完成高质量的电视信号接收，完成传输高质量的电视信号，具有多功能、大规模、单双向传输和高可靠等特点，由各种互相联系的部件主成的整体。前端是整个系统的心脏，包括卫星天线接收、邻频调治处理、混合放大处理等。传输部分是一个传输网，它主要把前端信号传输到各个用户点，主要包括干线放大器、干线电缆、分配电缆等。用户分配网是最后部分，包括分配放大器、分支分配器、用户终端等。⑴总体技术要求必须符合GB651030MHz-1GHZ声音和电视信号的电缆分配系统的技术性能要求和860MHz邻频传输的技术要求及有关国家标准的要求。用550MHz-860MHz邻频传输技术：550-860MHz用作下行频段。为减少系统的故障，分配系统采用分支分配式。前端信号源入网标准：信号源质量达不到四级图像标准时不予入网。前端入网信号源质量达到4.2级时，系统终端输出口图像主观评价应达到3.5级。⑵总体方案1）设计环境条件：XXXXXX地处长江中下游地区，属海洋型温气候，夏秋多雨水，冬夏温差大，环境温度-20°C-+50°C。2）频率配置1、有线电视（40-550MHZ）2、卫视及自办节目（550-870MHZ）3）拟收视卫星电视频道配置表（见附件）(3)设计标准及规范GB6510—86《30MHz－1GHz声音和电视信号的电缆分配系统》GB50200－94《有线电视系统工程技术规范》GY/Ｔ106－92《有线电视广播系统技术规范》GBJ57－83《建筑防雷设计规范》四、系统组成⑴卫星地面站址选择、卫星天线直径与高频头的选型在站址选择上应减少和避免干扰、噪声的影响，特别要注意地面微波的微波通道对卫星接收信号的干扰，必须在建站前了解当地和附近是否有4GHZ频段的中继站，并以现场测干扰信号场强，信号和干扰信号场强之差大于或等于要求的保护率，则表示不会受到微波信号的影响，信号与干扰信号的频偏越大，保护率越小；频偏越小，保护率越大，频偏与保护率关系见下表：频偏MHz0-8-15-30+10+25+28保护率dB303020030500上表为英、法、德等国家通过实验得出的典型场合下的保护率，这个保护率是高标准的，在站址选择上由于微波干扰发生困难时，可适当降低保护率要求。站址选择应不影响天线主波方向和视界，并有足够仰角差（不应小于5度），尽量将站址选择在群楼和地面。站址的选择还要考虑气象与地质条件。在图纸中将站址选在屋顶，必须进行微波干扰的测试。接收天线反射体几何尺寸的大小，是根据等向全面辐射功率与图像品质来确定。根据多年的实际经验，在恶劣的气象条件下，卫星图像质量和卫星天线尺寸的计算，得出卫星接收天线口径与卫星接收图像质量的关系。（当高频头噪声温度为17度K时）如下表：图像品质EIRPdB303336383.5级5M4M2.4M2M4级6.5M5.2M3.2M2.6M4.5级8M6.3M4.1M...
