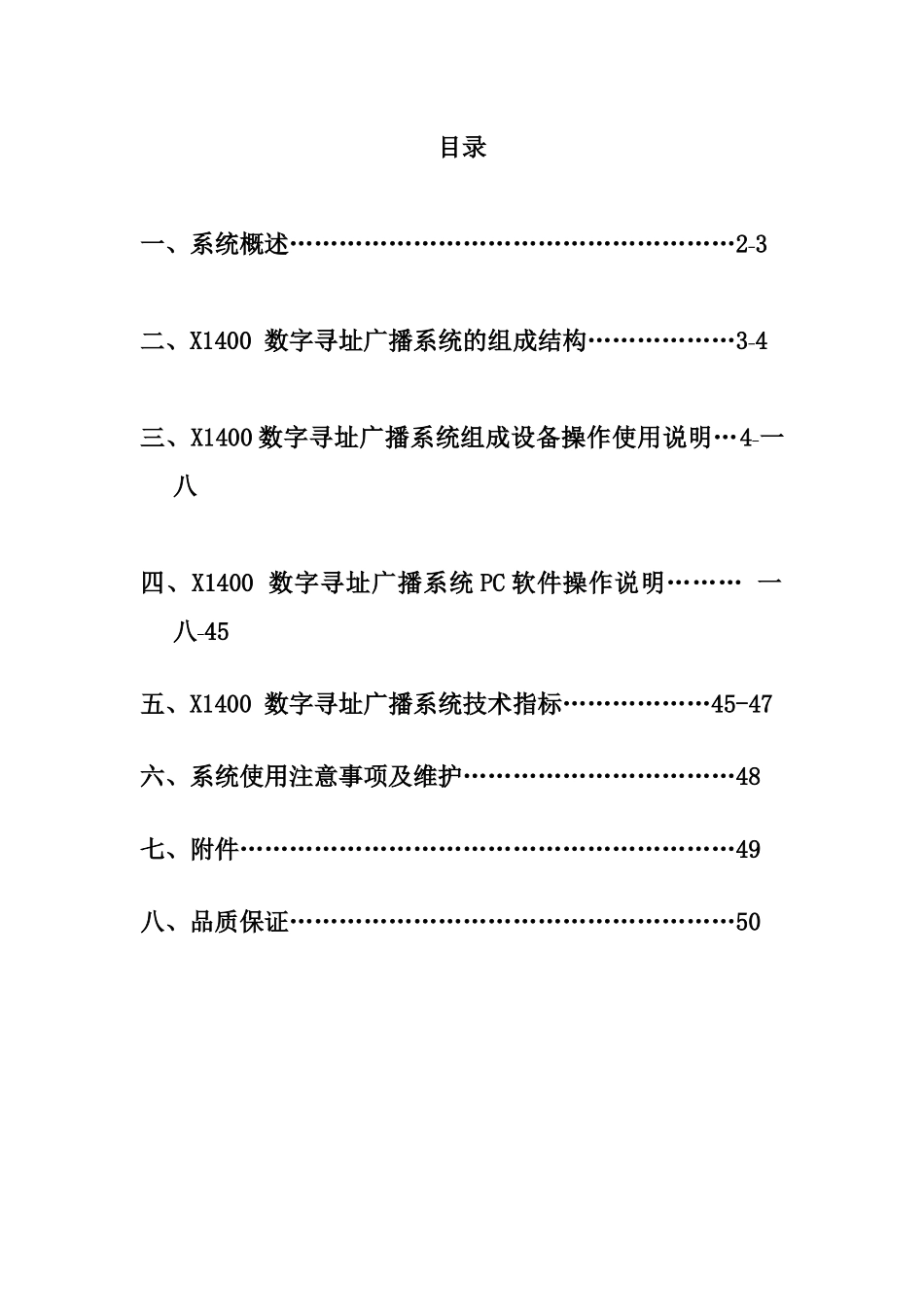

X1400数字寻址广播系统☆非常感谢您购买我们的产品☆请妥善保管说明书，以备查看☆为获得最佳性能和安全，并使您充分发挥我们产品的全部功能☆请仔细阅读本说明书并正确完成设置使用说明书目录一、系统概述………………………………………………2-3二、X1400数字寻址广播系统的组成结构………………3-4三、X1400数字寻址广播系统组成设备操作使用说明…4-一八四、X1400数字寻址广播系统PC软件操作说明………一八-45五、X1400数字寻址广播系统技术指标………………45-47六、系统使用注意事项及维护……………………………48七、附件……………………………………………………49八、品质保证………………………………………………50一、系统概述1、X1400数字寻址广播系统简介：X1400数字寻址广播系统是本公司结合国际先进技术和国内用户对数字广播系统需求特点，采用嵌入式技术和cobranet技术开发研制的一款全数字基于网络化平台的寻址广播系统。X1400数字寻址广播系统包括音频会议数字寻址广播主机系统、数字音频编解码系统、寻址呼叫系统、音频解码功放系统、PC控制台等设备。它配置了完善的管理软件，既可以简化广播设备，又可以随意扩充功能，是一套集多种功能于一体的广播系统，同时也节省了工程经费。X1400系统可以配置200个终端，12路外置音源，4路内置音源的强大音频路由功能，用户可以根据需要任意的将音源切换到分区上。另外系统还具有可编程定时广播，消防广播，呼叫站远程广播，控制台广播，电话远程广播，系统监控和电源管理等功能。在满足用户需求的同时，极大的考虑了系统的易用性及操作的便利性。2、X1400数字寻址广播系统的特点（1）实时性好该系统解决了网络上音频传输的实时性问题，系统可随时对信号的路由进行动态调整以及实时监控系统中任意信号的状况。（2）音频传输质量高传统的广播系统采用模拟数据传输，本系统采用纯数字传输，使得数据的可靠性高，声音质量得到改善，有利于信息的传真输出。系统采用Cobranet技术，跟一般的数字广播系统相比，真正实现了音频信号的实时传输。系统传输的音频信号采用无损压缩，没有数字失真，是一个真正传输清晰的音频信号的广播系统。(3)功率效率高由于数字信号具有传递的高可靠性及高抗干扰性，接收机的灵敏度可以做得很高，从而实现在现存的相同覆盖范围内，发射功率相对降低。功率效率的大幅度提高，不仅节约了能源，更重要的是大幅度降低了工程建设费用。（4）系统结构简单，安装方便机构简单，安装方便，只需要一根五类双绞网线。维护方便，投资少。（5）传输方式灵活本系统可以实现广播系统的多播方式，也可以实现单播方式即点对点的传输方式。(6)传输容量大本广播系统是一个软件、硬件和网络技术相结合的产物，基于快速以太网技术，能够在一根CAT-5网络线上实时同时传输64路无压缩的立体声音频信号。（7）系统的扩展性强由于该系统是基于网络平台的寻址广播系统，因此该系统的扩展性强，只要有局域网的地方就可以实现扩展，免布线，方便施工。二、X1400数字寻址广播系统的组成结构1、系统连接图图1X1400数字寻址广播系统连接示意图备注:1/NSWI指的是交换机的一个端口2、系统硬件组成数字音频广播主机X14010数字音频广播系统控制台X140一三数字音频四通道编码器X140一五数字音频单通道编码器X14014数字音频呼叫站X14011数字音频呼叫站扩展台X14012数字音频四通道解码器X14017数字音频单通道解码器X14016数字音频解码功放X140一八控制输入处理器X一三819电话广播处理器X一三820具体使用方法见以下章节说明。三、X1400数字寻址广播系统各组成设备操作使用说明1、X14010广播系统主机1.1广播主机面板介绍1）广播主机前面板介绍广播系统主机前面板由4部分构成说明：①、电源开关按钮②、系统复位按钮③、电源开关指示灯④、系统复位指示灯2）广播系统主机后面板介绍广播系统主机后面板由10部分构成说明：⑤、鼠标接口⑥、键盘接口⑦、串口接口⑧、VGA接口⑨、USB接口⑩、线路输入接口⑾、COB网络接口⑿、COB复位按钮⒀、主机电源开关⒁、电源线输入接口⒂、并行口⒃、主机PC网络口1.2广播主机具体操作步骤下文所述步骤均...
