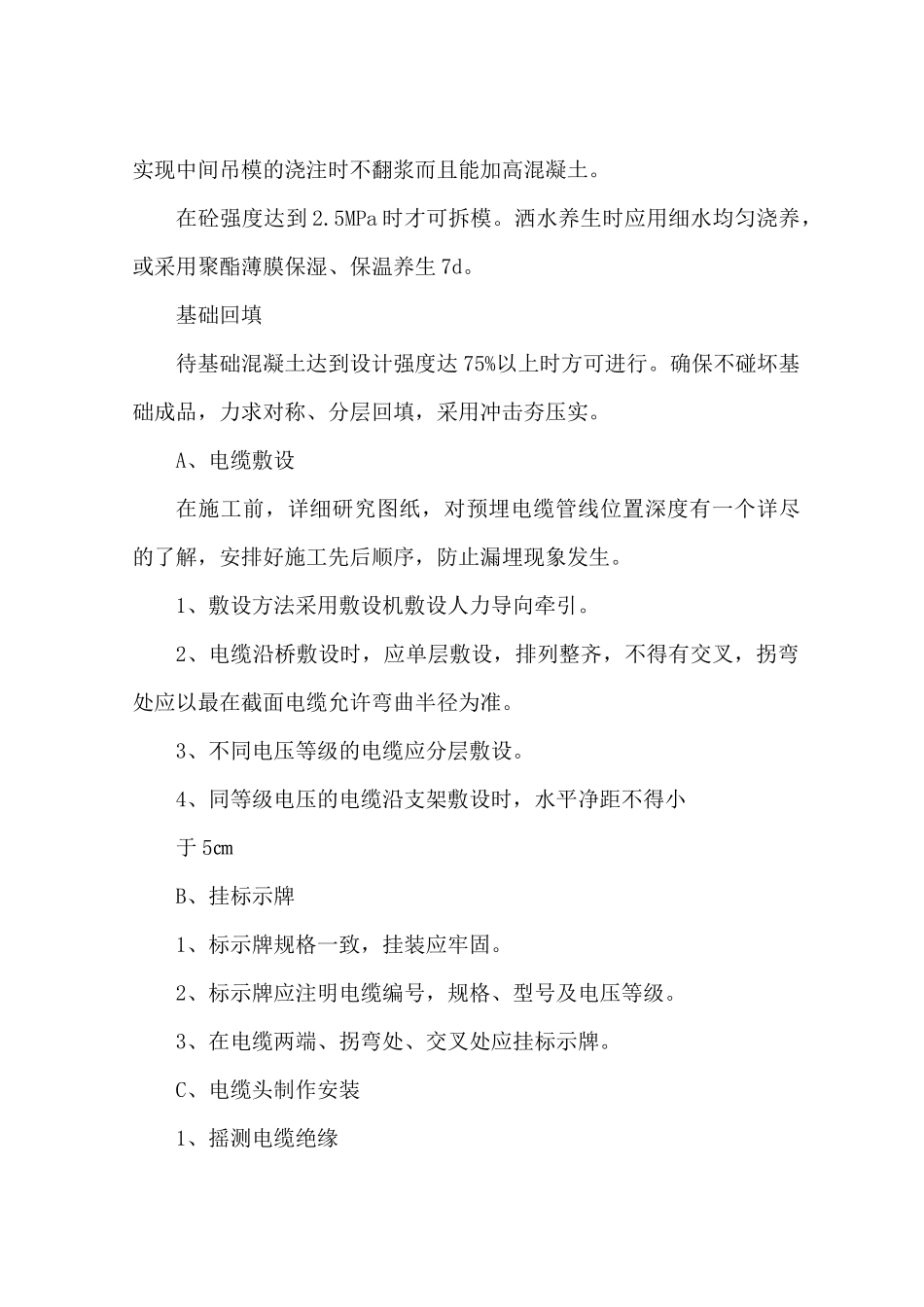

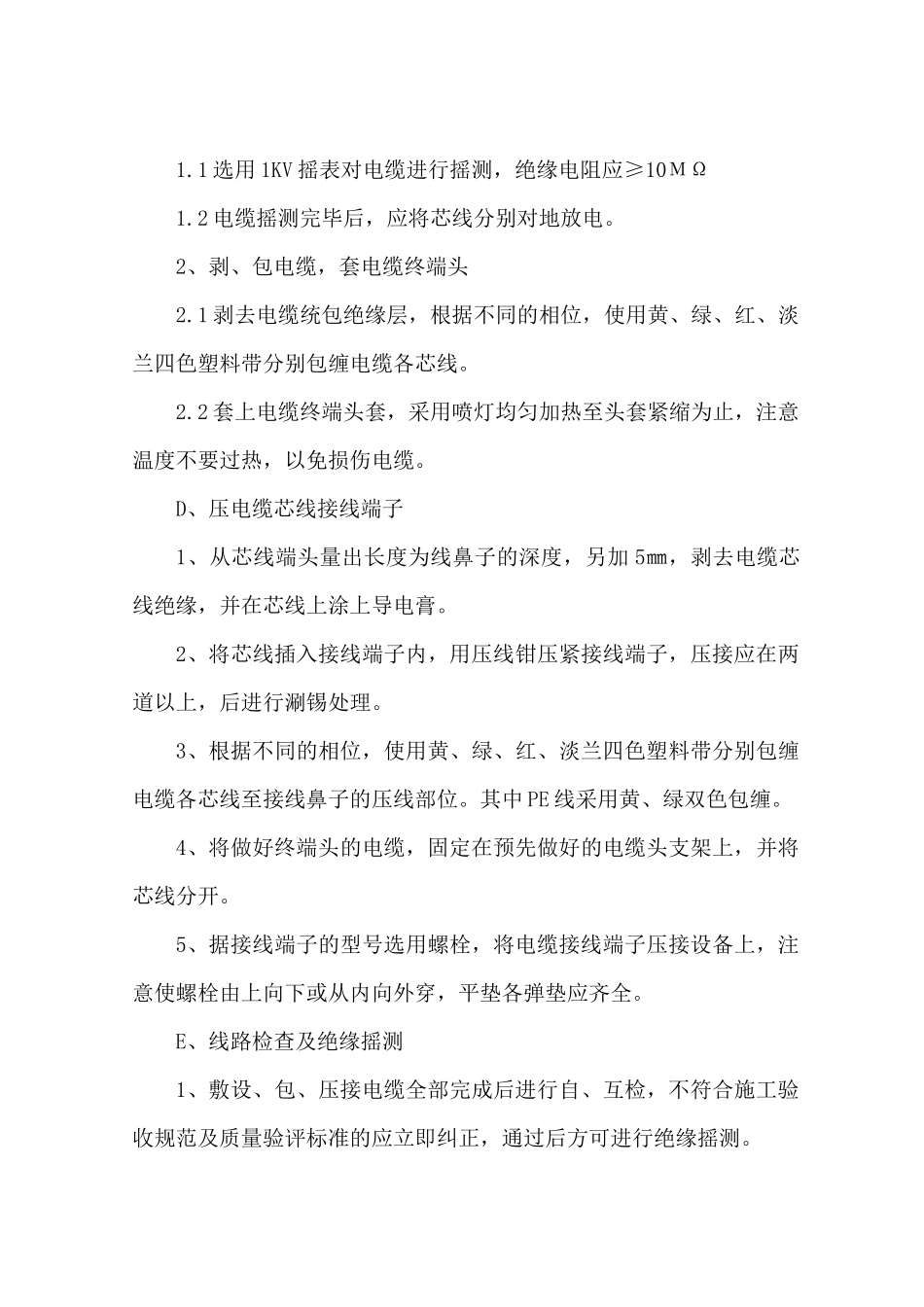

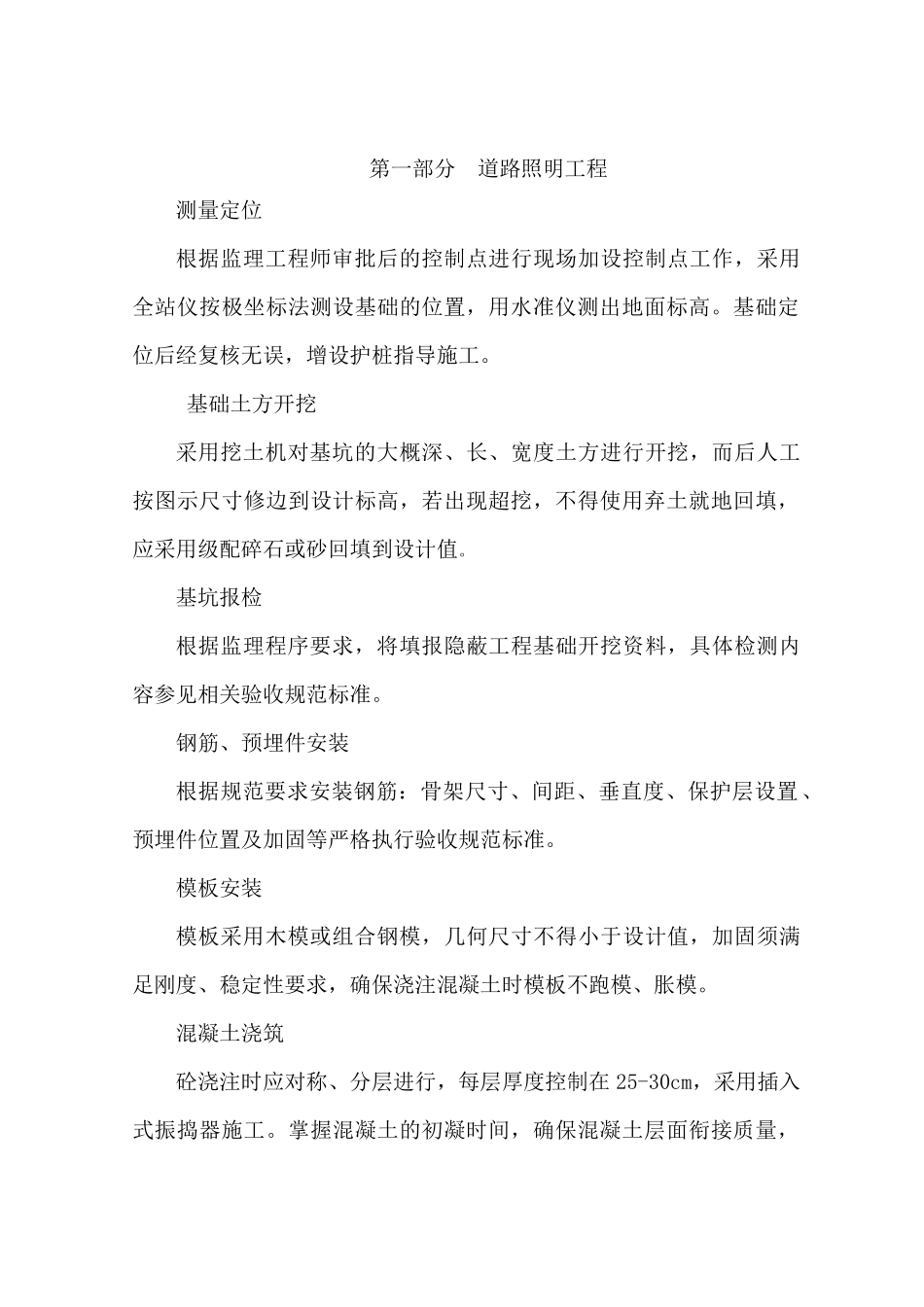

第一部分道路照明工程测量定位根据监理工程师审批后的控制点进行现场加设控制点工作，采用全站仪按极坐标法测设基础的位置，用水准仪测出地面标高。基础定位后经复核无误，增设护桩指导施工。基础土方开挖采用挖土机对基坑的大概深、长、宽度土方进行开挖，而后人工按图示尺寸修边到设计标高，若出现超挖，不得使用弃土就地回填，应采用级配碎石或砂回填到设计值。基坑报检根据监理程序要求，将填报隐蔽工程基础开挖资料，具体检测内容参见相关验收规范标准。钢筋、预埋件安装根据规范要求安装钢筋：骨架尺寸、间距、垂直度、保护层设置、预埋件位置及加固等严格执行验收规范标准。模板安装模板采用木模或组合钢模，几何尺寸不得小于设计值，加固须满足刚度、稳定性要求，确保浇注混凝土时模板不跑模、胀模。混凝土浇筑砼浇注时应对称、分层进行，每层厚度控制在25-30cm，采用插入式振捣器施工。掌握混凝土的初凝时间，确保混凝土层面衔接质量，实现中间吊模的浇注时不翻浆而且能加高混凝土。在砼强度达到2.5MPa时才可拆模。洒水养生时应用细水均匀浇养，或采用聚酯薄膜保湿、保温养生7d。基础回填待基础混凝土达到设计强度达75%以上时方可进行。确保不碰坏基础成品，力求对称、分层回填，采用冲击夯压实。A、电缆敷设在施工前，详细研究图纸，对预埋电缆管线位置深度有一个详尽的了解，安排好施工先后顺序，防止漏埋现象发生。1、敷设方法采用敷设机敷设人力导向牵引。2、电缆沿桥敷设时，应单层敷设，排列整齐，不得有交叉，拐弯处应以最在截面电缆允许弯曲半径为准。3、不同电压等级的电缆应分层敷设。4、同等级电压的电缆沿支架敷设时，水平净距不得小于5㎝B、挂标示牌1、标示牌规格一致，挂装应牢固。2、标示牌应注明电缆编号，规格、型号及电压等级。3、在电缆两端、拐弯处、交叉处应挂标示牌。C、电缆头制作安装1、摇测电缆绝缘1.1选用1KV摇表对电缆进行摇测，绝缘电阻应≥10ΜΩ1.2电缆摇测完毕后，应将芯线分别对地放电。2、剥、包电缆，套电缆终端头2.1剥去电缆统包绝缘层，根据不同的相位，使用黄、绿、红、淡兰四色塑料带分别包缠电缆各芯线。2.2套上电缆终端头套，采用喷灯均匀加热至头套紧缩为止，注意温度不要过热，以免损伤电缆。D、压电缆芯线接线端子1、从芯线端头量出长度为线鼻子的深度，另加5㎜，剥去电缆芯线绝缘，并在芯线上涂上导电膏。2、将芯线插入接线端子内，用压线钳压紧接线端子，压接应在两道以上，后进行涮锡处理。3、根据不同的相位，使用黄、绿、红、淡兰四色塑料带分别包缠电缆各芯线至接线鼻子的压线部位。其中PE线采用黄、绿双色包缠。4、将做好终端头的电缆，固定在预先做好的电缆头支架上，并将芯线分开。5、据接线端子的型号选用螺栓，将电缆接线端子压接设备上，注意使螺栓由上向下或从内向外穿，平垫各弹垫应齐全。E、线路检查及绝缘摇测1、敷设、包、压接电缆全部完成后进行自、互检，不符合施工验收规范及质量验评标准的应立即纠正，通过后方可进行绝缘摇测。2、导线绝缘摇测选用1KV兆欧表。绝缘电阻应不小于10ΜΩF、质量保证措施1、下道工序开始前要严格对上道工序进行检查，上道工序合格后方可进行下道工序施工。2、电缆敷设前，要求敷设线路提前进行检查，要对桥架内部进行彻底清理，避免杂物划伤电缆。3、电缆敷设时，电缆严禁有绞拧、压扁、护层断裂、表面严重划伤等缺陷。4、电缆排列要整齐、统一、避免交叉，转弯处弯曲半径要符合规范要求；电缆标示牌挂装整齐、齐全。5、接线端子与芯线截面必须配套，压拉时芯线模具规格与芯线规格一致，压接数量不得少于两道。6、在电缆头附近用火时，应注意将电缆头保护好，防止将电缆头烧坏或烤伤。7、用电工刀剥皮时，不宜用力过大，电缆外皮不完全切透，里层电缆皮撕下，防止损伤电缆。8、必须保证绝缘电阻值符合规范要求，有问题的电缆不得强行敷设。9、涮锡时，温度要适当，焊锡要均匀，若出现焊锡不饱满、虚焊等现象，要重新涮锡，涮锡后注意清理，保证接线端子洁净。10、电缆敷设完毕后，桥架盖板必须及时盖上，电缆头制作完毕后，应立即与设备联接好，加强保卫措施，防止电缆丢失...
