人货电梯专项施工方案VIP免费

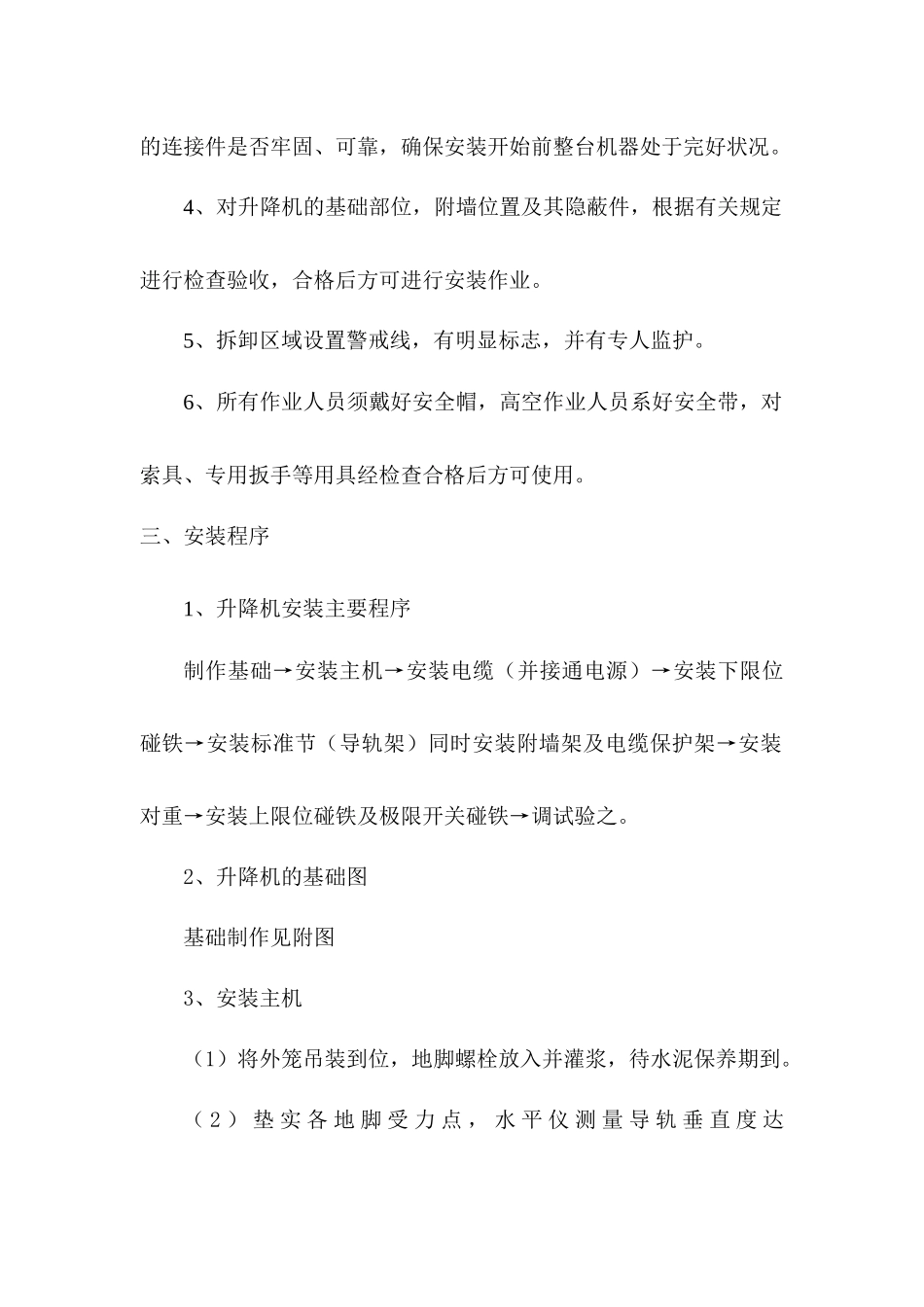

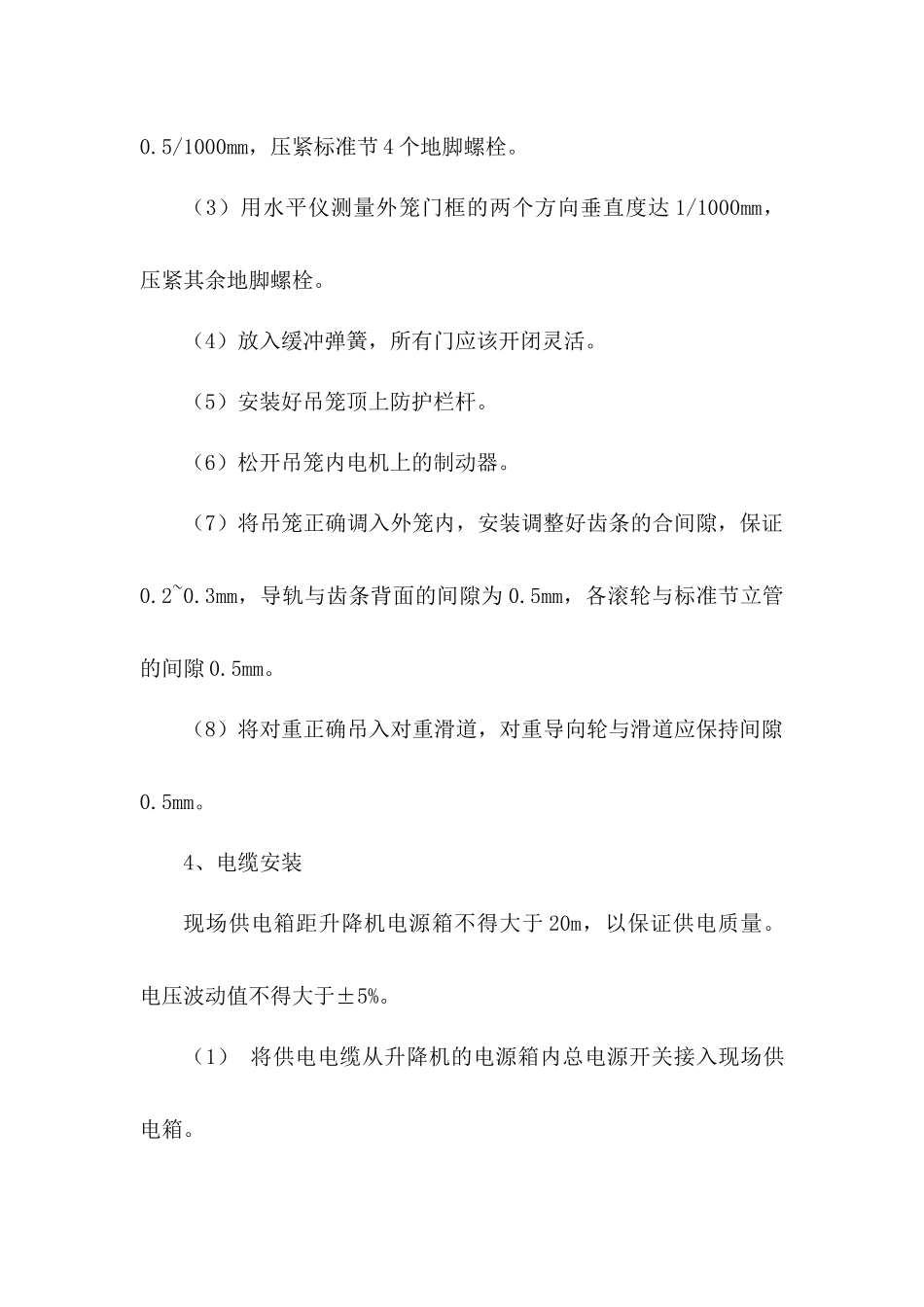

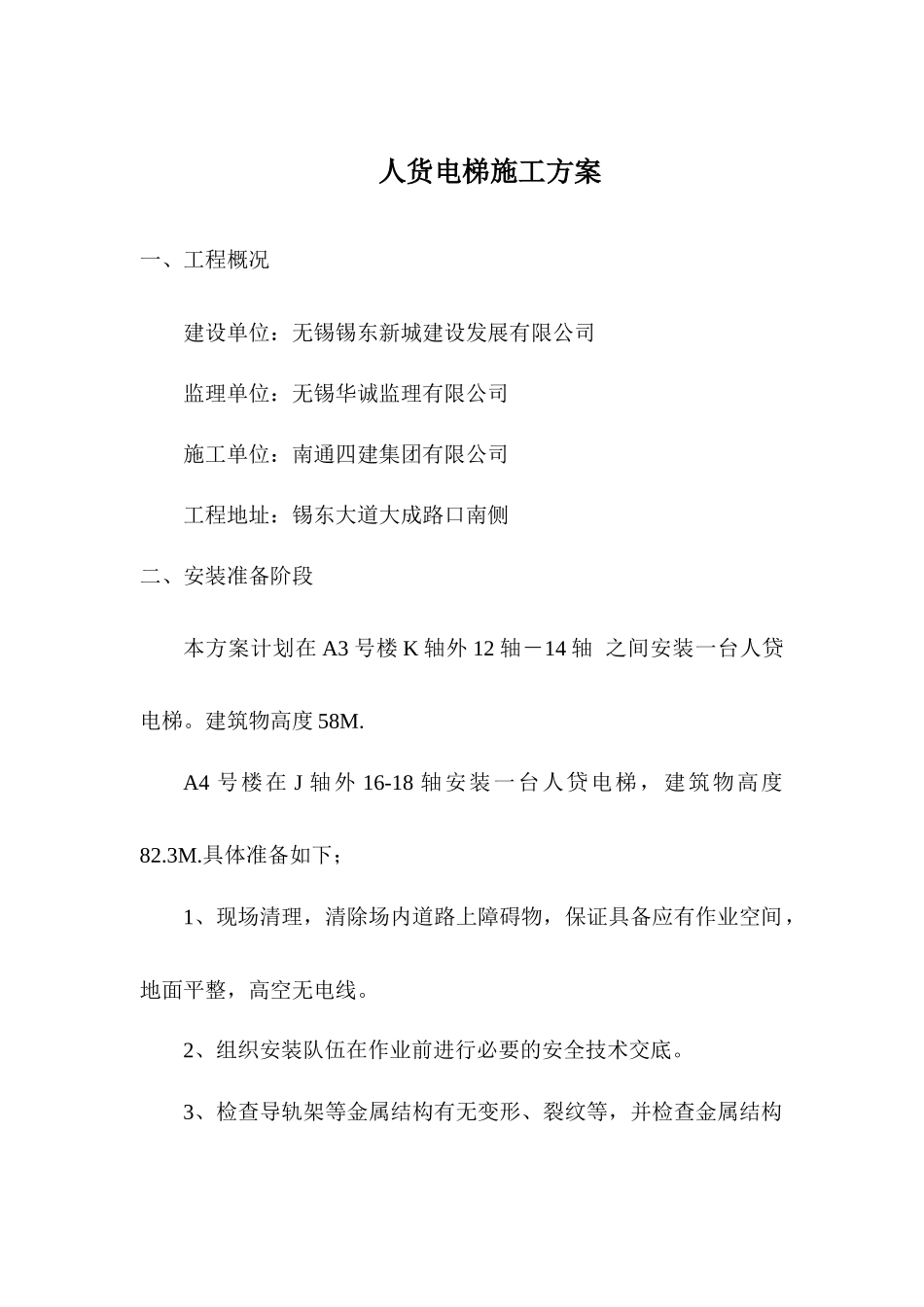

人货电梯施工方案一、工程概况建设单位：无锡锡东新城建设发展有限公司监理单位：无锡华诚监理有限公司施工单位：南通四建集团有限公司工程地址：锡东大道大成路口南侧二、安装准备阶段本方案计划在A3号楼K轴外12轴－14轴之间安装一台人贷电梯。建筑物高度58M.A4号楼在J轴外16-18轴安装一台人贷电梯，建筑物高度82.3M.具体准备如下；1、现场清理，清除场内道路上障碍物，保证具备应有作业空间，地面平整，高空无电线。2、组织安装队伍在作业前进行必要的安全技术交底。3、检查导轨架等金属结构有无变形、裂纹等，并检查金属结构的连接件是否牢固、可靠，确保安装开始前整台机器处于完好状况。4、对升降机的基础部位，附墙位置及其隐蔽件，根据有关规定进行检查验收，合格后方可进行安装作业。5、拆卸区域设置警戒线，有明显标志，并有专人监护。6、所有作业人员须戴好安全帽，高空作业人员系好安全带，对索具、专用扳手等用具经检查合格后方可使用。三、安装程序1、升降机安装主要程序制作基础→安装主机→安装电缆（并接通电源）→安装下限位碰铁→安装标准节（导轨架）同时安装附墙架及电缆保护架→安装对重→安装上限位碰铁及极限开关碰铁→调试验之。2、升降机的基础图基础制作见附图3、安装主机（1）将外笼吊装到位，地脚螺栓放入并灌浆，待水泥保养期到。（2）垫实各地脚受力点，水平仪测量导轨垂直度达0.5/1000mm，压紧标准节4个地脚螺栓。（3）用水平仪测量外笼门框的两个方向垂直度达1/1000mm，压紧其余地脚螺栓。（4）放入缓冲弹簧，所有门应该开闭灵活。（5）安装好吊笼顶上防护栏杆。（6）松开吊笼内电机上的制动器。（7）将吊笼正确调入外笼内，安装调整好齿条的合间隙，保证0.2~0.3mm，导轨与齿条背面的间隙为0.5mm，各滚轮与标准节立管的间隙0.5mm。（8）将对重正确吊入对重滑道，对重导向轮与滑道应保持间隙0.5mm。4、电缆安装现场供电箱距升降机电源箱不得大于20m，以保证供电质量。电压波动值不得大于±5%。（1）将供电电缆从升降机的电源箱内总电源开关接入现场供电箱。（2）将电缆随线以自由状态盘入电缆笼内，注意电缆不可扭折或打扣。（3）电缆随线一端从电缆笼底部引出接入电源箱，另一端通过电缆托架引到吊笼内接电控箱。（4）电缆笼装在电缆托架下方，使电缆随线在其中并可自由伸出或盘入电缆笼内。（5）电器装置的检查：在调试开机前应先用起重机安装1~2节标准节连接，然后作业如下：1）用接地电阻测试仪测量升降机刚结构及电器设备金属外壳的接地电阻，不得大于4。2）用500V兆欧表测电动机及各器件元件的对地绝缘电阻，应不小于1MΩ。3）检查各安全控制开关，分别打开吊笼上各个门，触动断绳保护开关，上下极限开关等均应能起作用。4）检查个电动机，操纵开关运动方向与上下方向是否一致。5）由于升降机在安装时不先挂对重，请将断绳保护开关锁住。5.吊杆安装1）将吊杆、轴承等正确安装在吊笼顶部的吊杆安装孔内，并用压垫和螺栓固定。2）检查吊杆各动作灵活、稳固，各滑轮、吊钩、钢丝绳应完整无损。6、导轨架（标准节）的安装（1）检查标准节两端管子接头处齿条定位销有无毛刺、松动，并擦拭干净，加注润滑油，待装。（2）打开吊笼顶部一扇防护栏杆，用吊杆吊上的吊钩，钩住标准节吊具，钩住一节标准节，用手摇卷扬机，将标准节稳放于吊笼顶部（带锥套的一端向下），关上防护栏杆。（3）关上护身栏杆，启动升降机，当吊笼升至标准节顶部时，应点动行使（应有人直接指挥）直至吊笼顶部距标准节顶部大约300mm时停车，用吊杆吊起标准节对准下面标准节立管与齿条上的锁孔，放下吊钩，并用螺栓紧固。检查各标准节之间的接缝错位差不超过0.5mm。（4）松开吊钩，将吊杆转回，按上述方法依次装好各标准节，达要求高度，随着标准节的不断升高，应同时安装附墙架，并严格检查标准节的安装垂直度。1）安装垂直度可用经纬仪或其它检测垂直度仪器或方法来测量。2）对标准节顶部立管口要装防雨水盖。3）现场如有起重设备时，可先将标准节4节在地面上连成一组，然后再吊上导轨架安装（5）在标准节加高的过程中，要同时安装好电缆保护架，从地面起每隔6m安装一个电缆...
