外墙石材施工方案VIP专享VIP免费

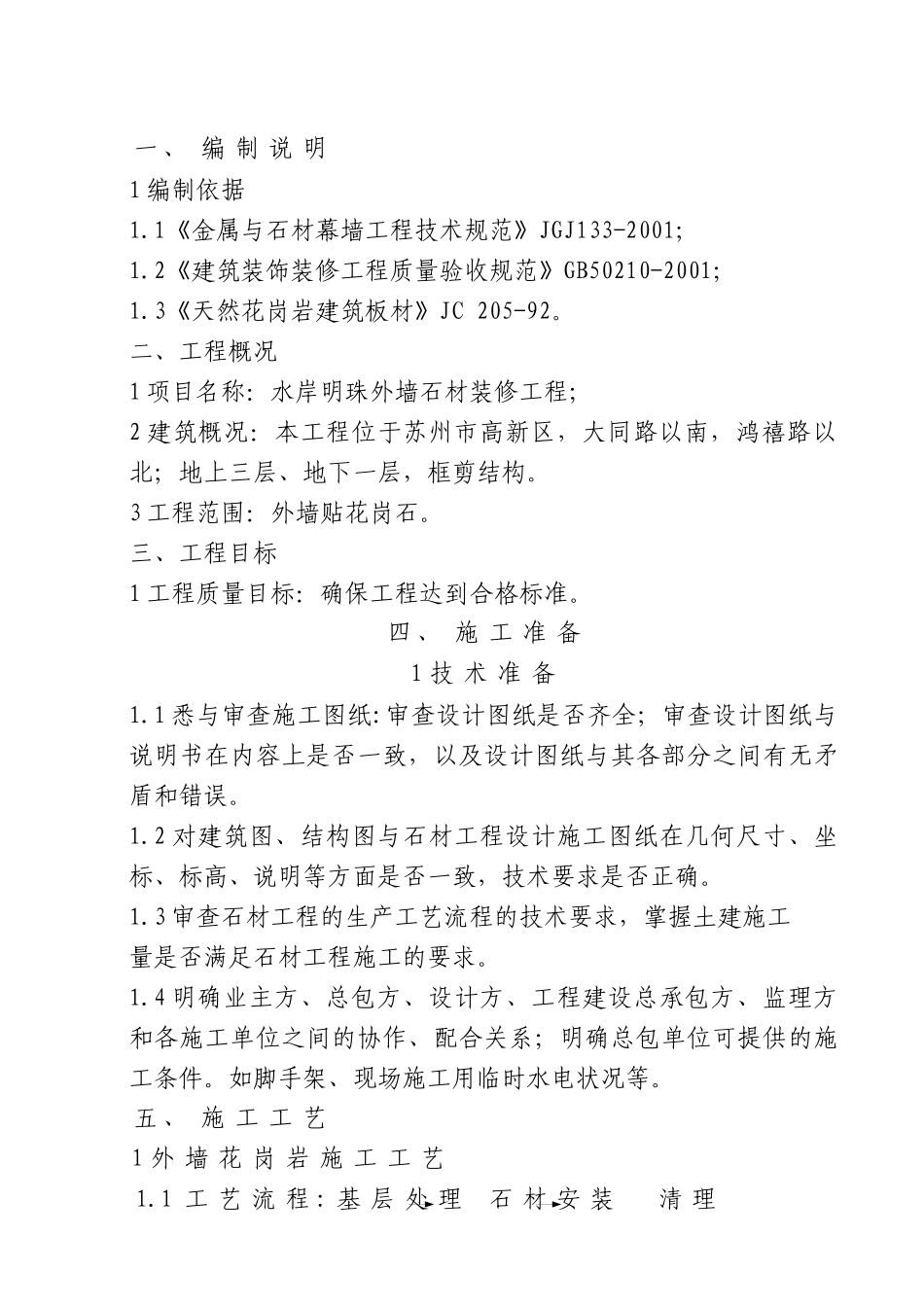

一、编制说明1编制依据1.1《金属与石材幕墙工程技术规范》JGJ133-2001；1.2《建筑装饰装修工程质量验收规范》GB50210-2001；1.3《天然花岗岩建筑板材》JC205-92。二、工程概况1项目名称：水岸明珠外墙石材装修工程；2建筑概况：本工程位于苏州市高新区，大同路以南，鸿禧路以北；地上三层、地下一层，框剪结构。3工程范围：外墙贴花岗石。三、工程目标1工程质量目标：确保工程达到合格标准。四、施工准备1技术准备1.1悉与审查施工图纸:审查设计图纸是否齐全；审查设计图纸与说明书在内容上是否一致，以及设计图纸与其各部分之间有无矛盾和错误。1.2对建筑图、结构图与石材工程设计施工图纸在几何尺寸、坐标、标高、说明等方面是否一致，技术要求是否正确。1.3审查石材工程的生产工艺流程的技术要求，掌握土建施工量是否满足石材工程施工的要求。1.4明确业主方、总包方、设计方、工程建设总承包方、监理方和各施工单位之间的协作、配合关系；明确总包单位可提供的施工条件。如脚手架、现场施工用临时水电状况等。五、施工工艺1外墙花岗岩施工工艺1.1工艺流程:基层处理石材安装清理1.2施工准备:包括花岗岩的组织措施,施工工艺交底,机具准备,材料准备等。1.3基层清理:灰砂、油垢和油渍等应清除干净。1.4再次切割,钻孔,剔槽。施工单位均按设计图纸要求规格向厂家订货,包括钻孔,剔槽,倒角,磨边等工作内容。但是,由于设计图纸与实际施工结果不完全一样,发生误差(误差是多种原因造成的,既有设计原因,也有施工原因,其结果无法处理,只好改变花岗岩的尺寸)需改变镶面材料规格尺寸,进行再次切割,钻孔,剔槽,倒角,磨边等工作。1.5弹线挂贴花岗岩以前,用线锤从上至下在墙面,柱面和门窗找出垂直线,应考虑花岗岩饰面板的厚度,灌注砂浆的空隙,以及钢筋所占尺寸,一般饰面板外皮与结构面的距离以50为宜。在地面㎜上顺墙(柱)面弹出饰面板外轮廓尺寸线,作为第一层饰面板的基准线，将编好号的花岗岩板在弹好的基准线上就位,每块板缝按设计规定留准,一般留1缝隙。㎜1.6挂贴花岗岩每块板上下两个面各打2或3个眼,用中电钻打眼,孔径∮4-5㎜,深度为12㎜.孔眼打在板宽两端的1/4处,钻孔中心与板背面的距离以为宜。钻孔㎜后,用扁凿朝花岗岩背面孔壁轻轻剔一道槽,深5左右㎜,连同孔眼形成鼻眼状,以备埋臣铜丝之用。施工顺序:一般墙面从边角开始,也可以中间开始,由下往上镶贴。柱梁镶贴,一般先镶两边立柱,后镶横边梁.边柱是由下往上分层镶贴,镶到和梁连接处,也就是边柱最上边一块石板材,要和横梁镶的端部板材配合镶贴,要实测实量施工。如果石板长短不合适时,采取局部切割磨光的办法,不允许堵小块的作法。2外墙片岩施工工艺2.1基层处理：底灰采用1:3水泥砂浆，待底灰压实刮平后，将底子灰表面划毛。2.2全部石材安装完毕后，清除所有余浆痕迹，用抹布擦洗干净。六、工程质量保证措施1质量保证体系质量是企业的生命。项目部对本石材墙体工程从以下4个方面进行保证：1.1严把施工材料关，凡施工所用的所有材料一律采用一级品或合格产品，所有产品均有产品合格证。1.2严格用工制度。对生产施工人员，均经过岗位培训及安全教育。其它辅助施工人员选用技术高、素质好、经验丰富的熟练操作工人。1.3严格完善管理体系。施工项目前，做好各种的施工技术交底，施工项目中，采用三级保证体系，即每道施工工序工作完成后，每道工序实行工人自检，班长互检，工长总检的检验制度，明确责任制，杜绝不合格产品。1.4严格完善规章制度。项目部对所服务的施工项目，从材料采购及每道施工作业程序均有相应的施工手册，对每个施工工长及施工工人的工作要求、工艺要求、质量标准均有明确的规定。现场施工将严格按规定的工艺流程进行，公司统一派质量监督员对施工现场进行监控。2质量管理体系2.1成立以项目经理为首的质量保证组织机构，定期开展质量统计分析活动，掌握工程质量动态，全面控制各分部分项工程的质量。项目上配备专职质检员，各专业工长对质量直接负责，各作业班组选取一名兼职质检员，对工程质量实行全过程控制。2.2树立全员质量意识，严格贯彻“谁管生产，谁就管质量，谁施工，谁就负责质量，谁操作，谁就保证质量”的原则，实...
