幕墙节能评估报告 VIP免费

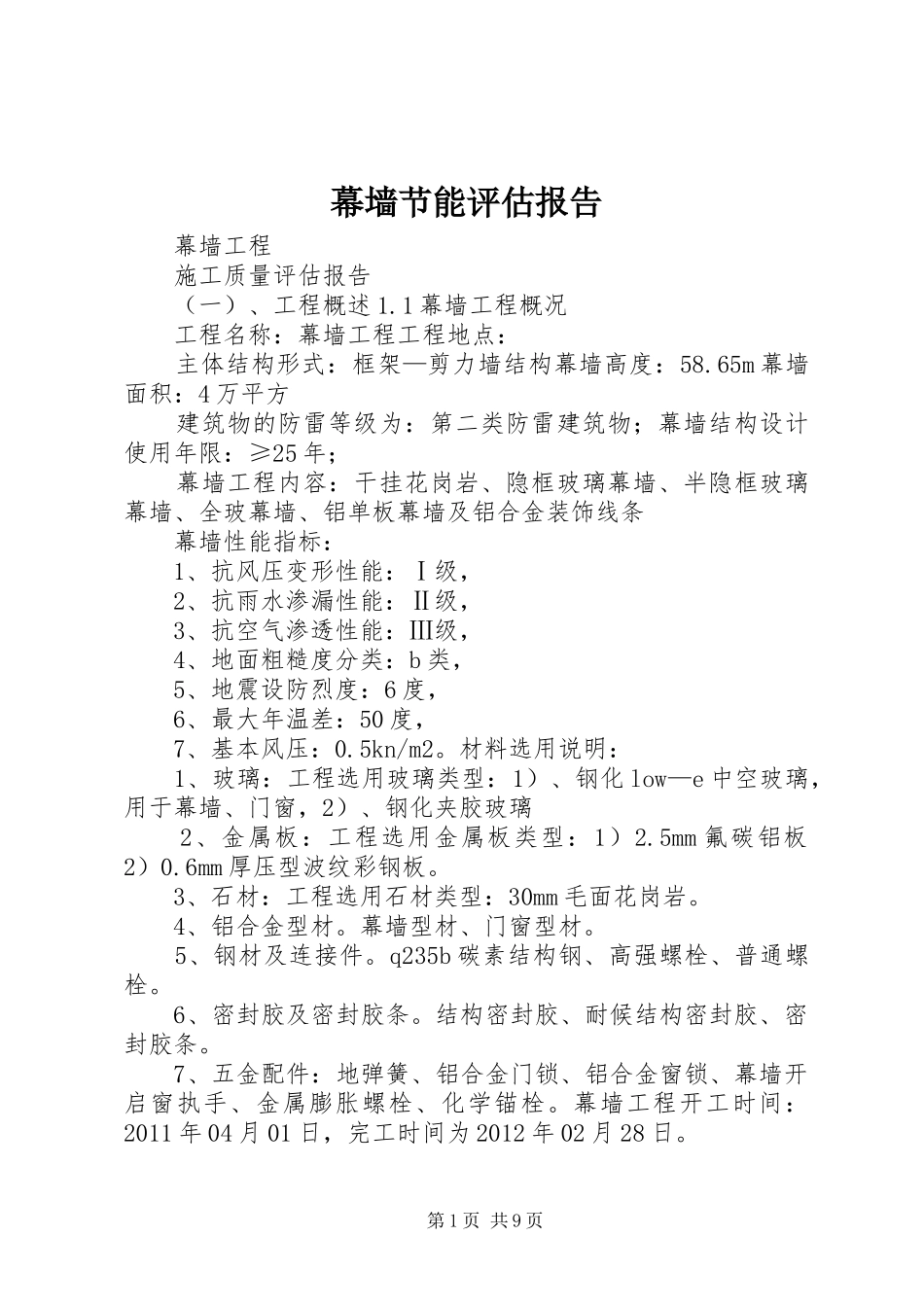

幕墙节能评估报告幕墙工程施工质量评估报告（一）、工程概述1.1幕墙工程概况工程名称：幕墙工程工程地点：主体结构形式：框架—剪力墙结构幕墙高度：58.65m幕墙面积：4万平方建筑物的防雷等级为：第二类防雷建筑物；幕墙结构设计使用年限：≥25年；幕墙工程内容：干挂花岗岩、隐框玻璃幕墙、半隐框玻璃幕墙、全玻幕墙、铝单板幕墙及铝合金装饰线条幕墙性能指标：1、抗风压变形性能：Ⅰ级，2、抗雨水渗漏性能：Ⅱ级，3、抗空气渗透性能：Ⅲ级，4、地面粗糙度分类：b类，5、地震设防烈度：6度，6、最大年温差：50度，7、基本风压：0.5kn/m2。材料选用说明：1、玻璃：工程选用玻璃类型：1）、钢化low—e中空玻璃，用于幕墙、门窗，2）、钢化夹胶玻璃2、金属板：工程选用金属板类型：1）2.5mm氟碳铝板2）0.6mm厚压型波纹彩钢板。3、石材：工程选用石材类型：30mm毛面花岗岩。4、铝合金型材。幕墙型材、门窗型材。5、钢材及连接件。q235b碳素结构钢、高强螺栓、普通螺栓。6、密封胶及密封胶条。结构密封胶、耐候结构密封胶、密封胶条。7、五金配件：地弹簧、铝合金门锁、铝合金窗锁、幕墙开启窗执手、金属膨胀螺栓、化学锚栓。幕墙工程开工时间：2011年04月01日，完工时间为2012年02月28日。第1页共9页1.2施工及验收标准1.2.1幕墙设计图纸、计算书和设计变更；1.2.2现行国家施工验收规范、设计规范、检验评定标准、技术规范、有关规定：1.2.2.1《建筑工程施工质量验收统一标准》gb50300—2001；1.2.2.2《玻璃幕墙工程技术规范》jgj102-2003；1.2.2.3《金属与石材幕墙工程技术规范》jgj133-20011.2.2.4《全玻璃幕墙工程技术规程》dbj/ct014—20011.2.2.5《点支式玻璃幕墙工程技术规程》cecs127—20011.2.2.6《冷弯薄壁型钢结构技术规范》gb50018-20021.2.2.7《钢结构工程施工质量验收规范》gb50205-200111.2.2.8《建筑钢结构焊接技术规程》jgj81-20021.2.2.9《混凝土结构后锚固技术规程》jgj145-20041.2.2.10《建筑幕墙》gb/t21086-20071.2.2.11《建筑物防雷设计规范》gb500571.2.2.12《一般工业用铝及铝合金板、带材》gb/t3880-20061.2.2.13《硅酮建筑密封胶》gb/t14683-20031.2.2.14《建筑用硅酮结构密封胶》gb/t16776-20051.2.2.15《紧固件机械性能螺栓、螺钉和螺柱》gb/t3098-20001.2.3、业主与承包商签订的合同文件1.2.4、省市建筑安装施工质量技术资料统一用表。1.3参建各方：建设单位：设计单位：建筑设计研究院（建筑设计）幕墙设计：建筑设计有限公司质监单位：质量监督站安监单位：安全监督站监理单位：建设监理有限公司总包单位：sss建设集团有限公司施工单位：sss建设集团有限公司（二）、原材料、构配件质量的控制本项目幕墙工程的材料、构配件主要包括支承钢结构构件和点支式玻璃雨篷的驳接装置、玻璃、铝板幕墙骨架及面板、石材幕墙、密封材料。2.1材料进场前的控制。审查批准，材料、附件供应和加工厂商资格、确认材料、附件供应和加工厂商与承包商签订的供货合同。第2页共9页2.2材料使用前的现场检验一、铝合金型材本工程使用的铝型材为源泰铝业有限公司的产品，铝单板品牌为雷诺贝尔。对进场的产品进行如下的检查：1、进行壁厚、膜厚、硬度和表面质量的检验。2、主要受力杆的截面的铝合金型材壁厚实测值均大于3mm。3、铝合金型材壁厚，均符合设计要求。4、检查铝合金全材料的出厂合格证、化学成分检测报告、力学性能检测报告，均齐全符合要求。5、在2011年05月27日、2011年07月11日和2011年09月20日分别对不同厂家不同型号的铝型材、铝单板进行现场抽查检验，合格后同意使用。二、钢材本工程使用的钢材为安阳钢铁有限公司、天津源泰工贸公司。在现场对不同厂家不同型号的产品进行抽查检验，合格后同意使用。对进场的材料进行了以下检查：1、钢材表面防腐处理其膜厚大于40um。2、钢材的表面无有裂纹、气泡、结疤、泛锈、夹杂和折叠。三、玻璃该工程使用的玻璃为武汉安源玻璃有限公司产钢化low—e中空玻璃，用于幕墙、门窗、钢化中空夹胶玻璃，夹胶玻璃，用于连接体幕墙、雨篷。现场抽查检验以下：1、厚度、边长、外观质量、应力和边缘处理情况的检验。2、检验玻璃厚度，...
