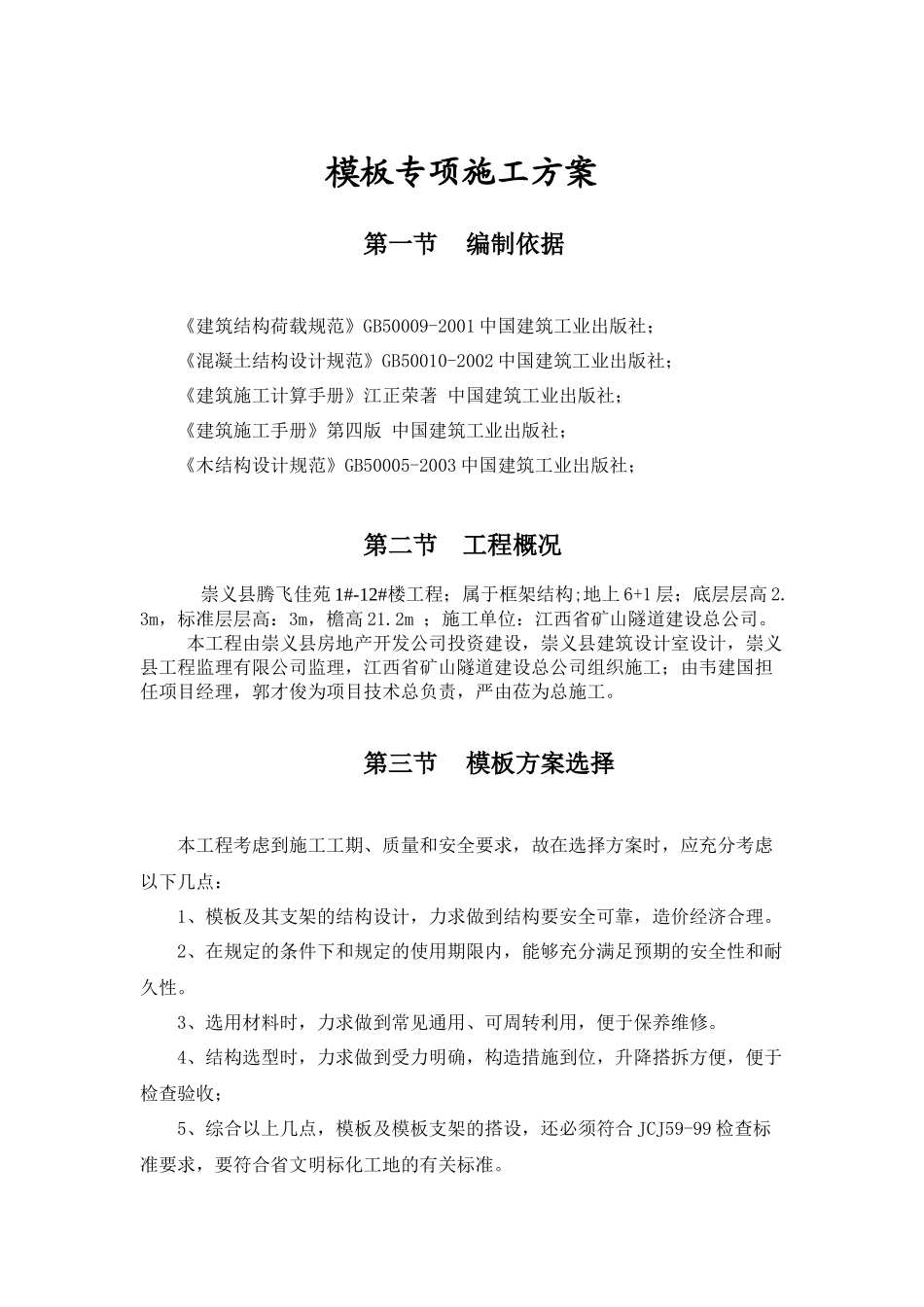

模板专项施工方案第一节编制依据《建筑结构荷载规范》GB50009-2001中国建筑工业出版社；《混凝土结构设计规范》GB50010-2002中国建筑工业出版社；《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社；《木结构设计规范》GB50005-2003中国建筑工业出版社；第二节工程概况崇义县腾飞佳苑1#-12#楼工程；属于框架结构;地上6+1层；底层层高2.3m，标准层层高：3m，檐高21.2m；施工单位：江西省矿山隧道建设总公司。本工程由崇义县房地产开发公司投资建设，崇义县建筑设计室设计，崇义县工程监理有限公司监理，江西省矿山隧道建设总公司组织施工；由韦建国担任项目经理，郭才俊为项目技术总负责，严由莅为总施工。第三节模板方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：1、模板及其支架的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，模板及模板支架的搭设，还必须符合JCJ59-99检查标准要求，要符合省文明标化工地的有关标准。6、结合以上模板及模板支架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下1种模板及其支架方案：木模板支撑。第四节材料选择按清水混凝土的要求进行模板设计，在模板满足强度、刚度和稳定性要求的前提下，尽可能提高表面光洁度，阴阳角模板统一整齐。梁板模板(木支撑)梁、板底采用50mm×80mm方木支撑。承重架采用木支撑，立杆采用小头直径为Ф70mm圆木，帽木采用50mm×80mm方木，斜撑采用50mm×80mm方木组成。第五节模板安装1、模板安装的一般要求竖向结构钢筋等隐蔽工程验收完毕、施工缝处理完毕后准备模板安装。安装柱模前，要清除杂物，焊接或修整模板的定位预埋件，做好测量放线工作，抹好模板下的找平砂浆。2、模板安装要求（1）柱模板安装顺序柱模板安装顺序模板定位、垂直度调整→模板加固→验收→混凝土浇筑→拆模（2）楼板模板安装顺序主龙骨→次龙骨→柱头模板龙骨→柱头模板、顶板模板→拼装→顶板内、外墙柱头模板龙骨→模板调整验收→进行下道工序4、模板组拼模板组装要严格按照模板配板图尺寸拼装成整体，模板在现场拼装时，要控制好相邻板面之间拼缝，两板接头处要加设卡子，以防漏浆，拼装完成后用钢丝把模板和竖向钢管绑扎牢固，以保持模板的整体性。拼装的精度要求如下：1、两块模板之间拼缝≤12、相邻模板之间高低差≤13、模板平整度≤24、模板平面尺寸偏差±35、模板定位混凝土浇筑完毕并具有一定强度（≥1.2MPa），即用手按不松软、无痕迹，方可上人开始进行轴线投测。根据轴线位置放出墙柱截面位置尺寸线、模板500控制线，以便于模板的安装和校正。当混凝土浇筑完毕，模板拆除以后，开始引测楼层500mm标高控制线，并根据该500mm线将板底的控制线直接引测到上。首先根据楼面轴线测量孔引测建筑物的主轴线的控制线，并以该控制线为起点，引出每道轴线，根据轴线与施工图用墨线弹出模板的内线、边线以及外侧控制线，施工前三线必须到位，以便于模板的安装和校正。6、模板的支设模板支设前将楼面清理干净。不得有积水、杂物，并将施工缝表面浮浆剔除，用水冲净。所有内侧模板必须刷油性脱模剂。7、楼板模板板模板(木支撑)1、楼板模板施工时注意以下几点：（1）模板底第一排楞需紧靠墙板，如有缝隙用密封条封孔，模板与模板之间拼接缝小于1mm，否则用腻子封条；（2）根据房间大小，决定顶板模板起拱大小：＜4开间不考虑起拱，4≤L＜6起拱10mm，≥6的起拱15mm；（3）模板支设，下部支撑用木支撑下垫垫板。再铺顶板纵横格栅。特别是四周的格栅，弹线保持在同一标高上，板与格栅用50mm长钉子固定，板铺完后，用水准仪校正标高，并用靠尺找平。铺设四周模板时，与墙齐平，加密封条，避免墙体"吃模"，板模周转使用时，将表面的水泥砂浆清理干净，涂刷脱模剂，对变形和四周破损的模板及时...
