《安全管理》之中控室应急处置程序 VIP免费

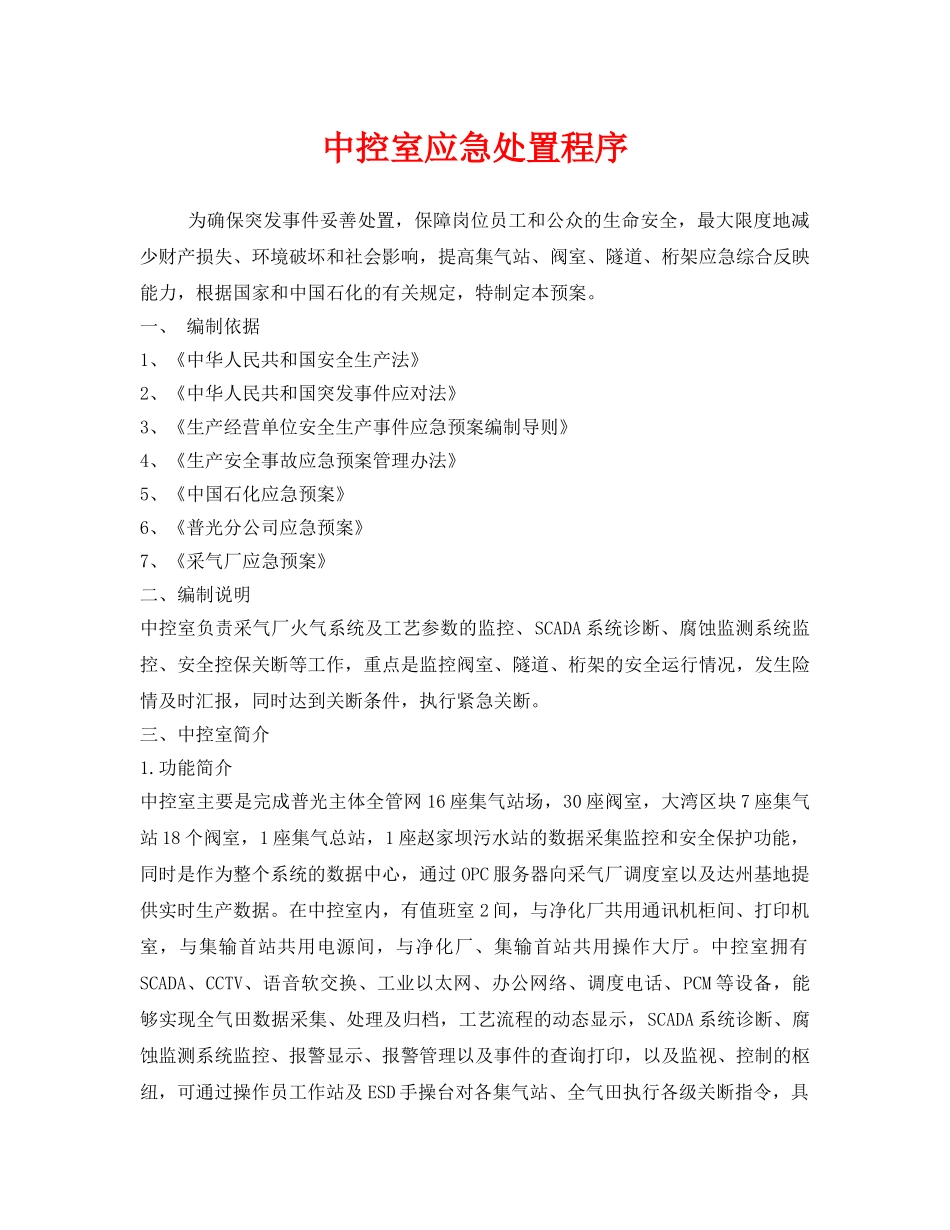

中控室应急处置程序为确保突发事件妥善处置，保障岗位员工和公众的生命安全，最大限度地减少财产损失、环境破坏和社会影响，提高集气站、阀室、隧道、桁架应急综合反映能力，根据国家和中国石化的有关规定，特制定本预案。一、编制依据1、《中华人民共和国安全生产法》2、《中华人民共和国突发事件应对法》3、《生产经营单位安全生产事件应急预案编制导则》4、《生产安全事故应急预案管理办法》5、《中国石化应急预案》6、《普光分公司应急预案》7、《采气厂应急预案》二、编制说明中控室负责采气厂火气系统及工艺参数的监控、SCADA系统诊断、腐蚀监测系统监控、安全控保关断等工作，重点是监控阀室、隧道、桁架的安全运行情况，发生险情及时汇报，同时达到关断条件，执行紧急关断。三、中控室简介1.功能简介中控室主要是完成普光主体全管网16座集气站场，30座阀室，大湾区块7座集气站18个阀室，1座集气总站，1座赵家坝污水站的数据采集监控和安全保护功能，同时是作为整个系统的数据中心，通过OPC服务器向采气厂调度室以及达州基地提供实时生产数据。在中控室内，有值班室2间，与净化厂共用通讯机柜间、打印机室，与集输首站共用电源间，与净化厂、集输首站共用操作大厅。中控室拥有SCADA、CCTV、语音软交换、工业以太网、办公网络、调度电话、PCM等设备，能够实现全气田数据采集、处理及归档，工艺流程的动态显示，SCADA系统诊断、腐蚀监测系统监控、报警显示、报警管理以及事件的查询打印，以及监视、控制的枢纽，可通过操作员工作站及ESD手操台对各集气站、全气田执行各级关断指令，具备强大的紧急关断功能。2.普光气田集输系统逻辑关断2.1逻辑关断简介集输中控室主要完成全管网23座集气站场（普光采气区16座、大湾采气区7座），1座总站，和1座赵家坝污水处理站以及48座线路截断阀室（普光采气区30座、大湾采气区18座）的数据采集监控和安全保护功能，同时作为整个系统的监测控制中心、调度指挥中心、数据中心，采用集中管理、分散控制的管理体制。普光气田集输部分紧急关断共分四级关断。30座线路截断阀室，三线路截断阀室有5座分别为：1#、2#、3#、4#、5#；双线路截断阀室有4座分别为：6#、7#、8#、9#；单线路截断阀室有21座分别为：10#、11#、12#、13#、14#、15#、16#、17#、18#、20#、21#、22#、23#、24#、25#、26#、27#、28#、29#、30#、31#。大湾采气区的18座线路阀室全部是单线路阀室。2.2普光气田四级关断概述2.2.1一级关断一级关断为全气田停产保压关断，此级关断分为自动联锁关断和人为触发关断两种。①自动联锁关断的原因：☆集气总站保压关断；☆集气总站泄压关断；☆首站一级关断；☆净化厂一级关断；自动联锁关断的结果：报警部分：全气田关断报警去净化厂；全气田关断报警去首站；ESD-1级启动PA/GA；ESD-1级手操台指示灯；手操台蜂鸣器报警；关断部分：☆集气总站保压关断；☆P101集气站保压关断；P102集气站保压关断；P103集气站保压关断；P104集气站保压关断；P105集气站保压关断；P106集气站保压关断；P107集气站保压关断；P201集气站保压关断；P202集气站保压关断；P203集气站保压关断；P204集气站保压关断；P301集气站保压关断；P302集气站保压关断；P303集气站保压关断；P304集气站保压关断；P305集气站保压关断；D401集气站ESD-3级关断，D402集气站ESD-3级关断；D403集气站ESD-3级关断；D404集气站ESD-3级关断；D405集气站ESD-3级关断；D502集气站ESD-3级关断；D503集气站ESD-3级关断。②人为触发关断关断部分：控制中心ESD手操台全气田ESD-1级按钮；人为触发关断需中控室运行工程师分析是否为误报警，经判断若非误报，工程师从手操台触发全气田关断或从人机界面上软触发全气田关断，人为触发关断与集输系统一级自动联锁关断的结果一致。2.2.2二级关断集输系统二级关断为支线关断，阀室发生气体泄漏或火灾引起上游站场、自身阀室及相邻阀室的关断，关断都需要人为触发。2.2.3三级关断三级关断为站场泄压关断或保压关断，泄压关断和保压关断都需要人为触发。2.2.4四级关断四级关断为站场单元关断。对集气站而言为单关断，井口压力高30MPa或低于6MPa自动联...
