《安全管理论文》之浅谈灰口铸铁的补焊工艺和操作技术 VIP免费

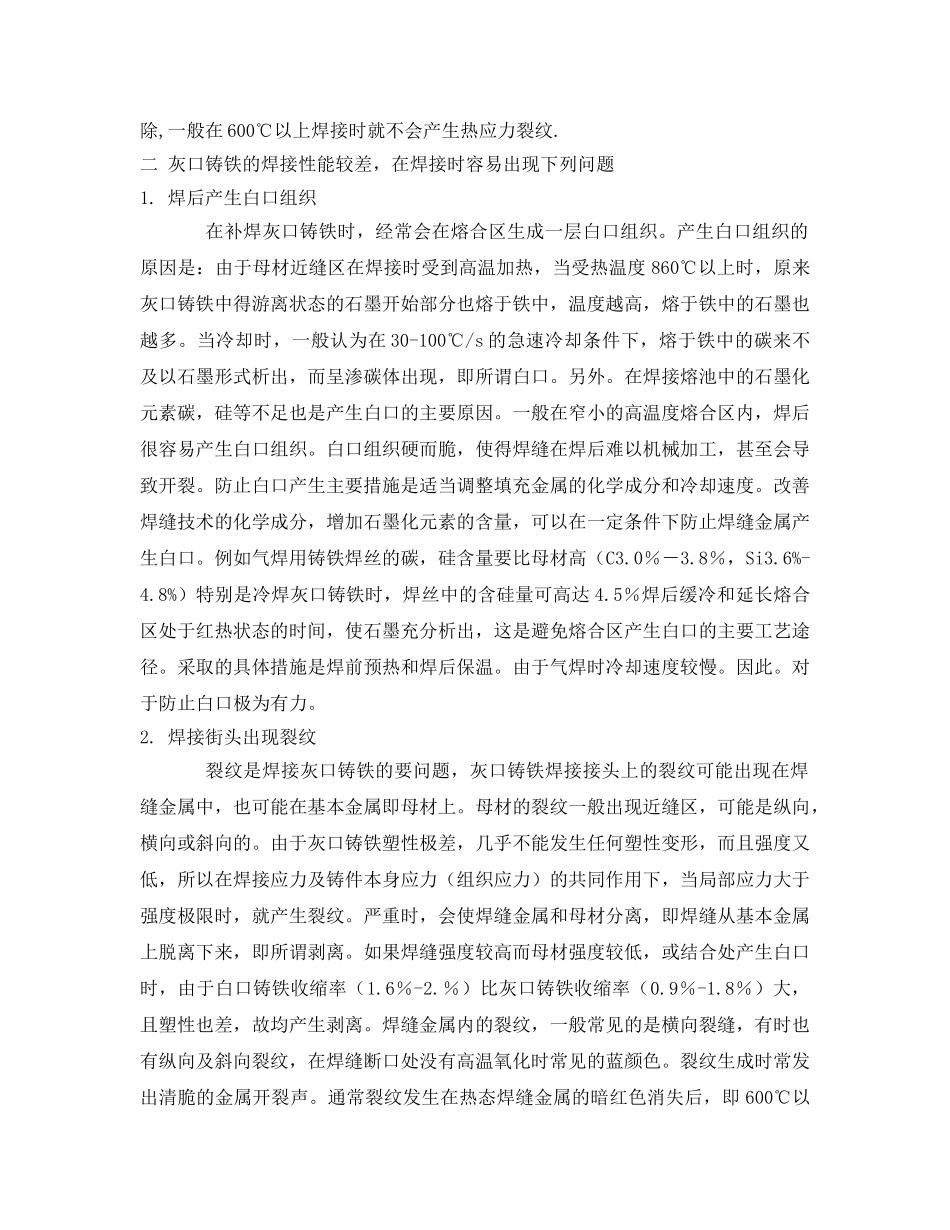

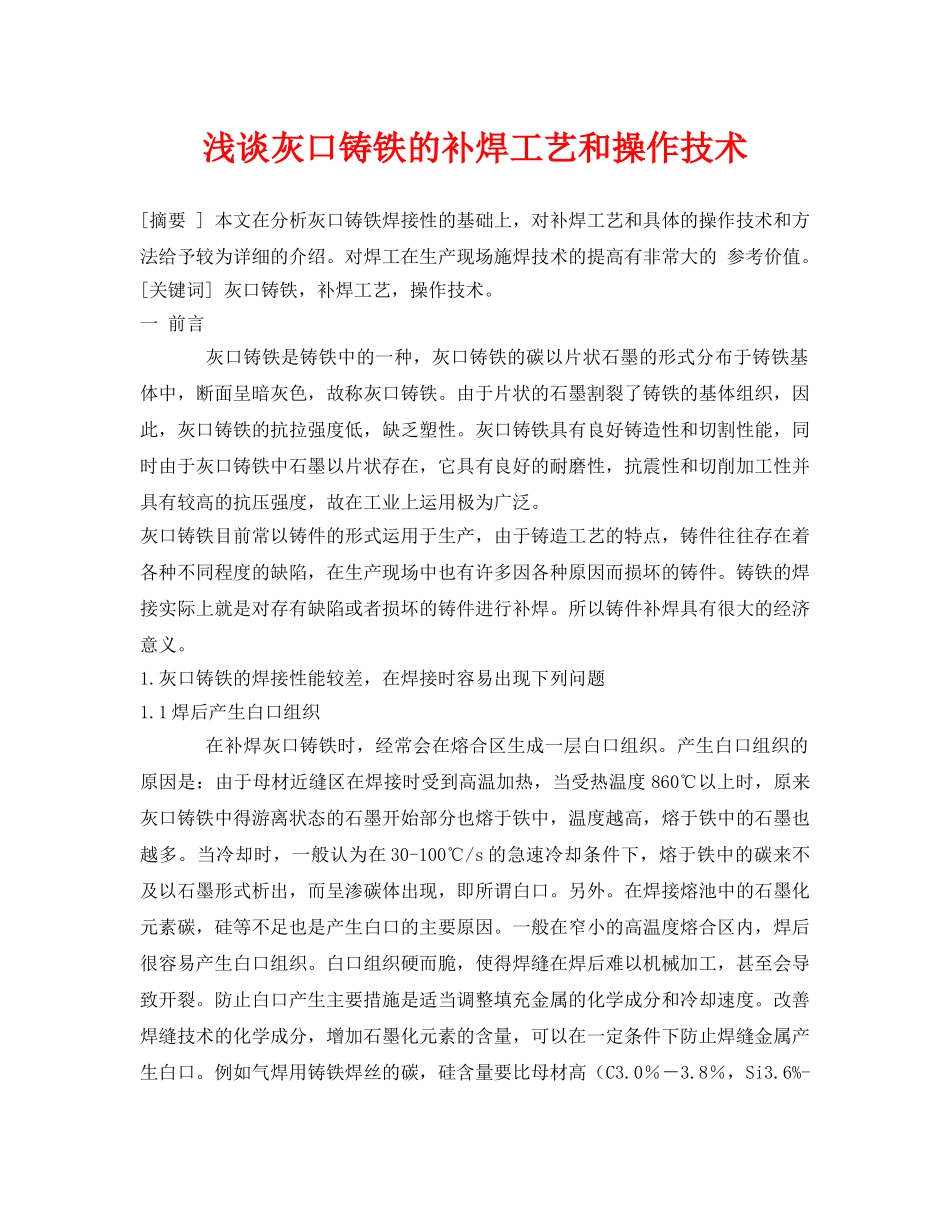

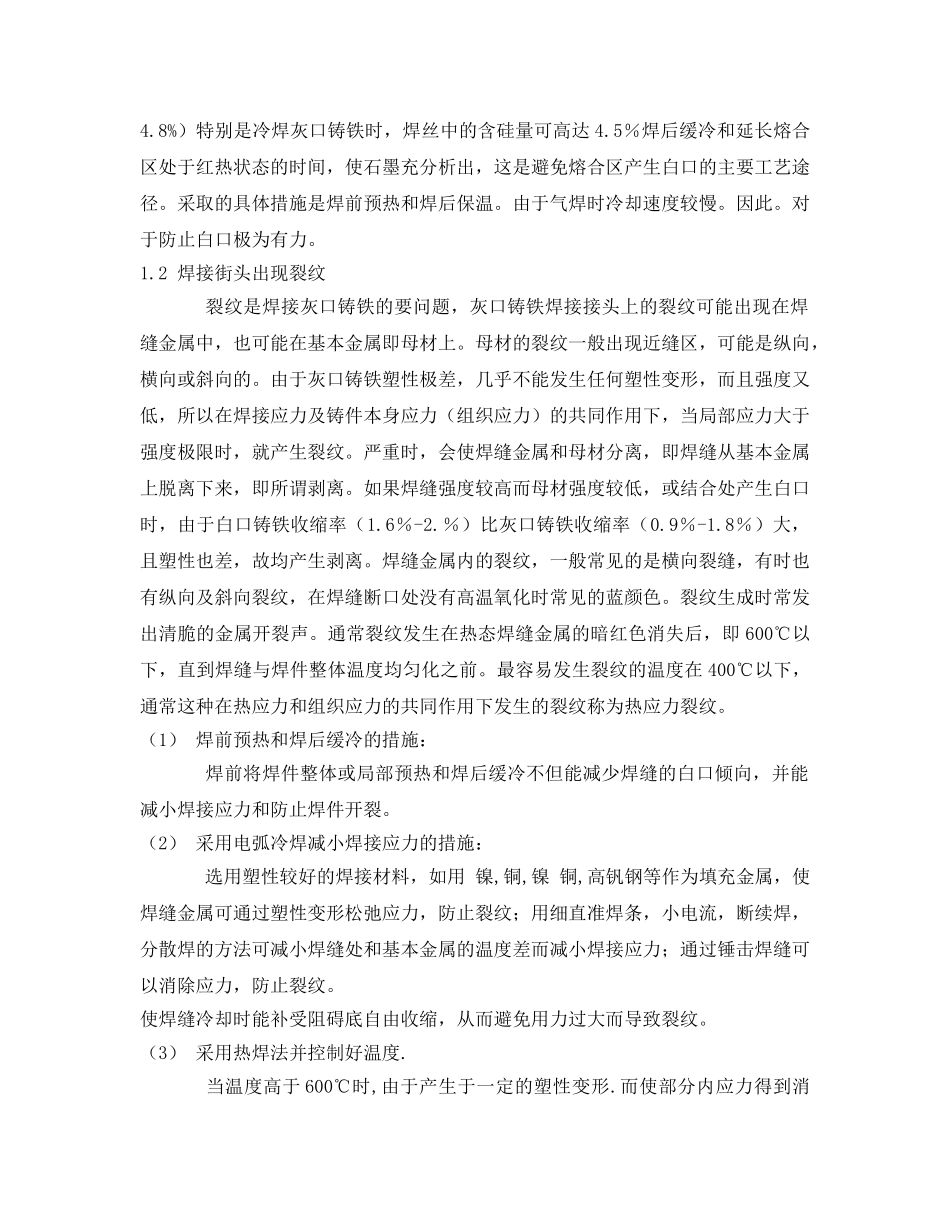

浅谈灰口铸铁的补焊工艺和操作技术[摘要]本文在分析灰口铸铁焊接性的基础上，对补焊工艺和具体的操作技术和方法给予较为详细的介绍。对焊工在生产现场施焊技术的提高有非常大的参考价值。[关键词]灰口铸铁，补焊工艺，操作技术。一前言灰口铸铁是铸铁中的一种，灰口铸铁的碳以片状石墨的形式分布于铸铁基体中，断面呈暗灰色，故称灰口铸铁。由于片状的石墨割裂了铸铁的基体组织，因此，灰口铸铁的抗拉强度低，缺乏塑性。灰口铸铁具有良好铸造性和切割性能，同时由于灰口铸铁中石墨以片状存在，它具有良好的耐磨性，抗震性和切削加工性并具有较高的抗压强度，故在工业上运用极为广泛。灰口铸铁目前常以铸件的形式运用于生产，由于铸造工艺的特点，铸件往往存在着各种不同程度的缺陷，在生产现场中也有许多因各种原因而损坏的铸件。铸铁的焊接实际上就是对存有缺陷或者损坏的铸件进行补焊。所以铸件补焊具有很大的经济意义。1.灰口铸铁的焊接性能较差，在焊接时容易出现下列问题1.1焊后产生白口组织在补焊灰口铸铁时，经常会在熔合区生成一层白口组织。产生白口组织的原因是：由于母材近缝区在焊接时受到高温加热，当受热温度860℃以上时，原来灰口铸铁中得游离状态的石墨开始部分也熔于铁中，温度越高，熔于铁中的石墨也越多。当冷却时，一般认为在30-100℃/s的急速冷却条件下，熔于铁中的碳来不及以石墨形式析出，而呈渗碳体出现，即所谓白口。另外。在焊接熔池中的石墨化元素碳，硅等不足也是产生白口的主要原因。一般在窄小的高温度熔合区内，焊后很容易产生白口组织。白口组织硬而脆，使得焊缝在焊后难以机械加工，甚至会导致开裂。防止白口产生主要措施是适当调整填充金属的化学成分和冷却速度。改善焊缝技术的化学成分，增加石墨化元素的含量，可以在一定条件下防止焊缝金属产生白口。例如气焊用铸铁焊丝的碳，硅含量要比母材高（C3.0％－3.8％，Si3.6%-4.8%）特别是冷焊灰口铸铁时，焊丝中的含硅量可高达4.5％焊后缓冷和延长熔合区处于红热状态的时间，使石墨充分析出，这是避免熔合区产生白口的主要工艺途径。采取的具体措施是焊前预热和焊后保温。由于气焊时冷却速度较慢。因此。对于防止白口极为有力。1.2焊接街头出现裂纹裂纹是焊接灰口铸铁的要问题，灰口铸铁焊接接头上的裂纹可能出现在焊缝金属中，也可能在基本金属即母材上。母材的裂纹一般出现近缝区，可能是纵向，横向或斜向的。由于灰口铸铁塑性极差，几乎不能发生任何塑性变形，而且强度又低，所以在焊接应力及铸件本身应力（组织应力）的共同作用下，当局部应力大于强度极限时，就产生裂纹。严重时，会使焊缝金属和母材分离，即焊缝从基本金属上脱离下来，即所谓剥离。如果焊缝强度较高而母材强度较低，或结合处产生白口时，由于白口铸铁收缩率（1.6％-2.％）比灰口铸铁收缩率（0.9％-1.8％）大，且塑性也差，故均产生剥离。焊缝金属内的裂纹，一般常见的是横向裂缝，有时也有纵向及斜向裂纹，在焊缝断口处没有高温氧化时常见的蓝颜色。裂纹生成时常发出清脆的金属开裂声。通常裂纹发生在热态焊缝金属的暗红色消失后，即600℃以下，直到焊缝与焊件整体温度均匀化之前。最容易发生裂纹的温度在400℃以下，通常这种在热应力和组织应力的共同作用下发生的裂纹称为热应力裂纹。（1）焊前预热和焊后缓冷的措施：焊前将焊件整体或局部预热和焊后缓冷不但能减少焊缝的白口倾向，并能减小焊接应力和防止焊件开裂。（2）采用电弧冷焊减小焊接应力的措施：选用塑性较好的焊接材料，如用镍,铜,镍铜,高钒钢等作为填充金属，使焊缝金属可通过塑性变形松弛应力，防止裂纹；用细直准焊条，小电流，断续焊，分散焊的方法可减小焊缝处和基本金属的温度差而减小焊接应力；通过锤击焊缝可以消除应力，防止裂纹。使焊缝冷却时能补受阻碍底自由收缩，从而避免用力过大而导致裂纹。（3）采用热焊法并控制好温度.当温度高于600℃时,由于产生于一定的塑性变形.而使部分内应力得到消除,一般在600℃以上焊接时就不会产生热应力裂纹.二灰口铸铁的焊接性能较差，在焊接时容易出现下列问题1.焊后产生白口组织在补焊灰口铸铁时，经常会在熔合区...
