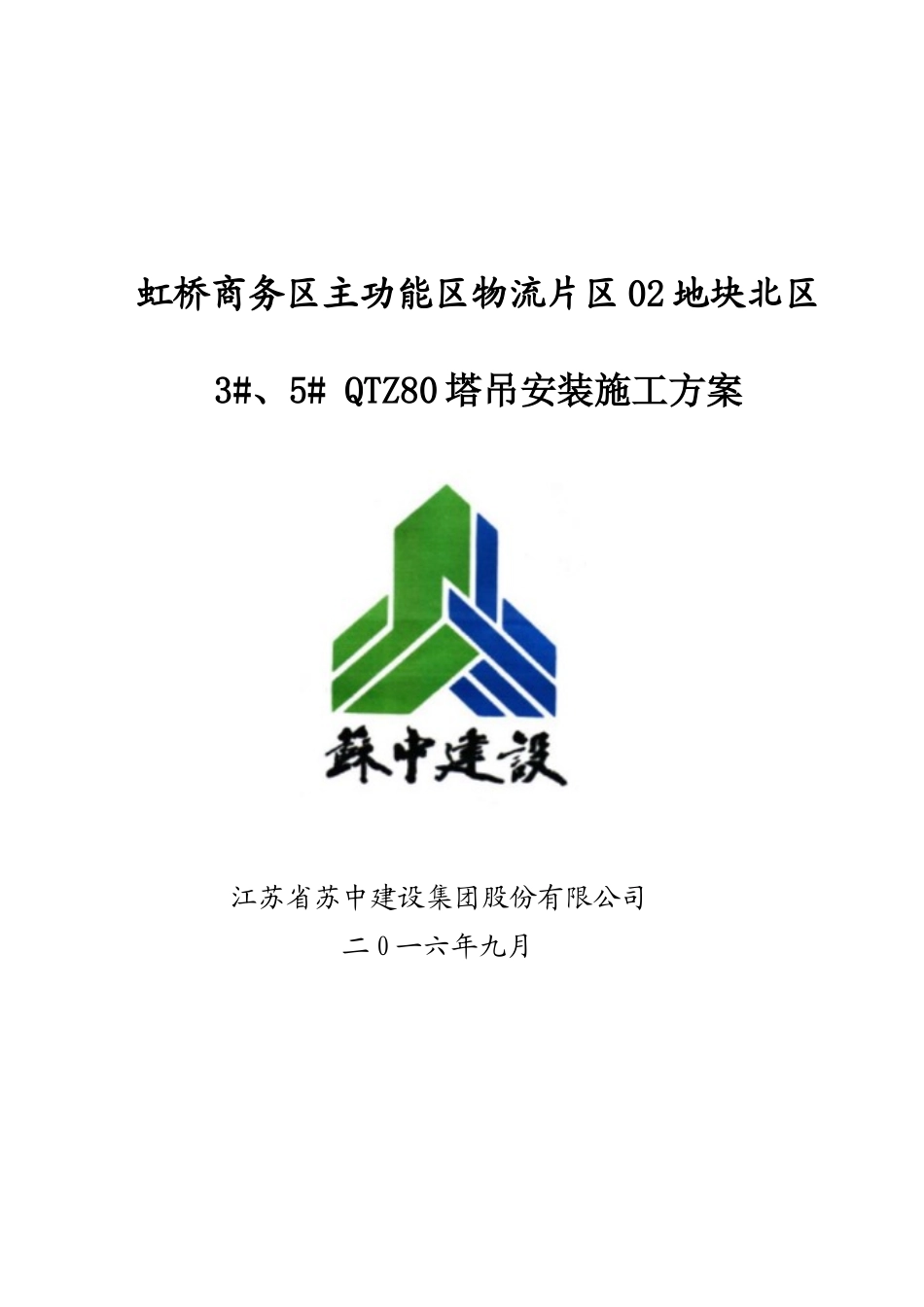

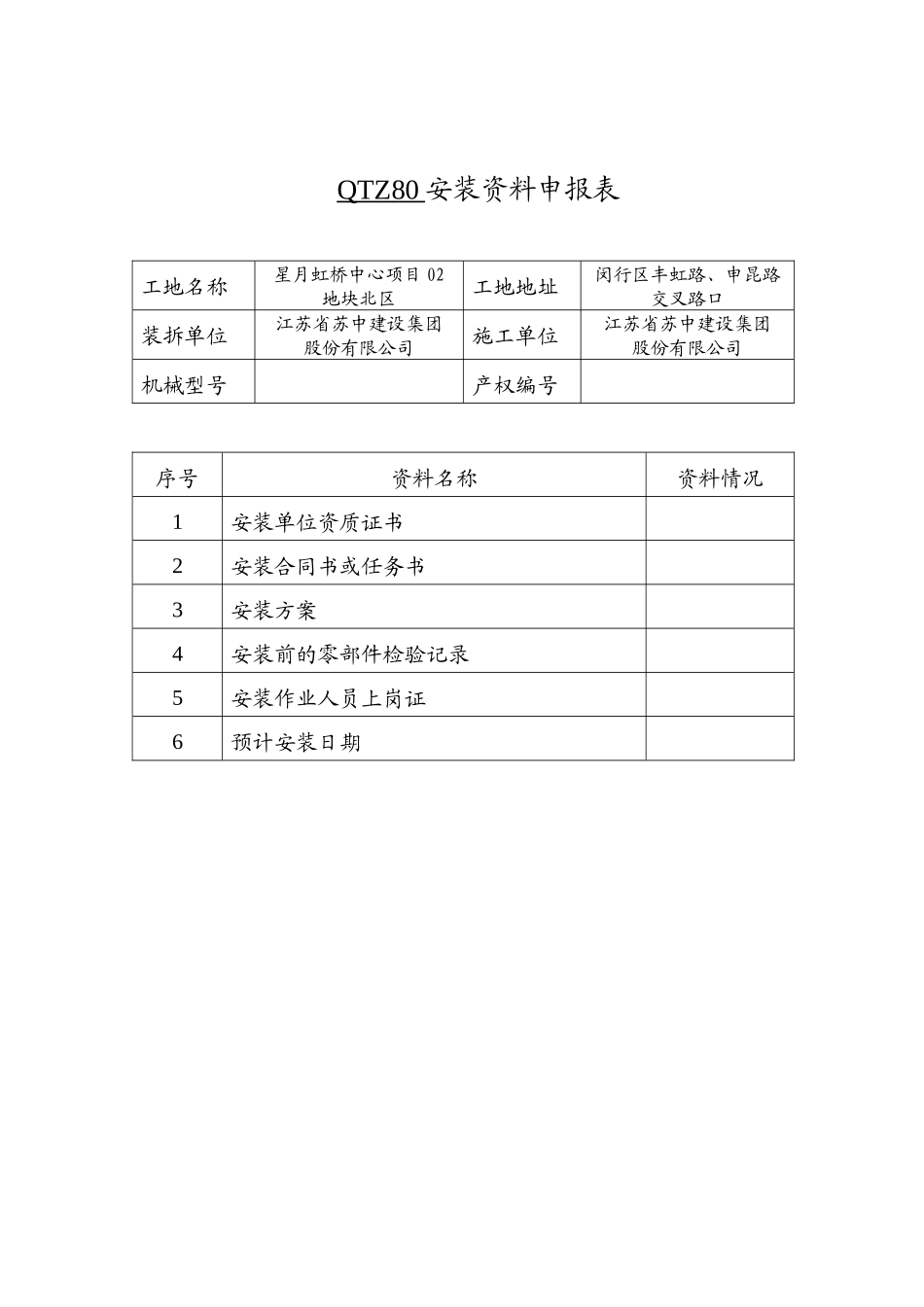

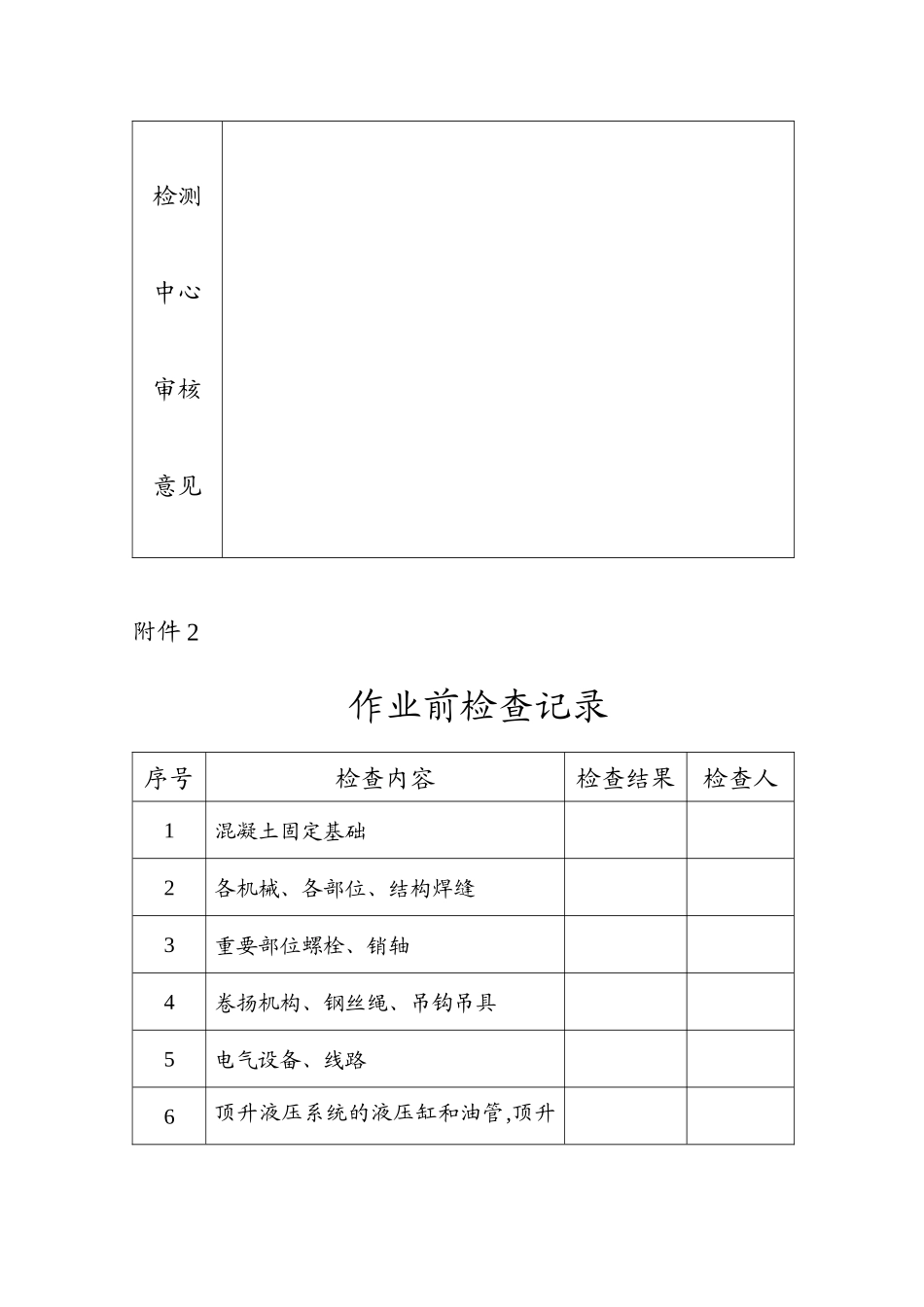

虹桥商务区主功能区物流片区02地块北区3#、5#QTZ80塔吊安装施工方案江苏省苏中建设集团股份有限公司二0一六年九月QTZ80安装资料申报表工地名称星月虹桥中心项目02地块北区工地地址闵行区丰虹路、申昆路交叉路口装拆单位江苏省苏中建设集团股份有限公司施工单位江苏省苏中建设集团股份有限公司机械型号产权编号序号资料名称资料情况1安装单位资质证书2安装合同书或任务书3安装方案4安装前的零部件检验记录5安装作业人员上岗证6预计安装日期检测中心审核意见附件2作业前检查记录序号检查内容检查结果检查人1混凝土固定基础2各机械、各部位、结构焊缝3重要部位螺栓、销轴4卷扬机构、钢丝绳、吊钩吊具5电气设备、线路6顶升液压系统的液压缸和油管,顶升套架结构、导向轮、挂靴爬爪7作业人员的工具、安全帽、安全带8电源闸箱及供电线路9作业场地、运输道路10安全岗设置及安全措施的落实1112131415塔式起重机安装任务书根据生产计划安排，要求你项目部于2016年9月在工地组织安装型号为QTZ80塔吊2台。并落实专人指挥，操作人员持证上岗，加强安全监护，严格按规程操作,安装完备自检合格后报工程公司。签发部门:江苏省苏中建设集团股份有限公司第三工程公司签发人:签发日期:年月日目录一、工程概况………………………………………………………4二、编制依据：……………………………………………………4三、塔式起重机安装位置平面和安装作业范围平面图4四、作业人员组织和职责…………………………………………5五、塔式起重机技术参数、主要零部件重量和吊点位置………6六、安装（拆卸）辅助设备的型号、性能及布置位置…………6七、吊索具的配置、安装与拆卸工具及仪器……………………7八、施工条件及安装前的准备……………………………………7九、塔式起重机的安装……………………………………………9十、安装（拆卸）安全技术措施…………………………………21十一、安全保证体系……………………………………………23十二、文明施工及环境保护………………………………………23十三、塔式起重机的拆卸…………………………………………23十四、安全装置的调整……………………………………………24十五、塔机附着的安装……………………………………………26十六、方案附件：附件一：塔式起重机基础图附件二：塔式起重机定位平面图附件二：塔式起重机安装位置平面图塔式起重机安装、拆卸施工方案一、工程概况1、本工程为上海市虹宇物流有限公司开发的虹桥商务区主功能区物流片区02地块北区项目，包括1#、2#、3#、4#、5#楼及地下室，位于上海市闵行区丰虹路与申昆路交叉路口。2、1#、2#、3#、4#、5#楼，高度为42.1米，总建筑面积为76588.40㎡。结构为框架剪力墙结构体系。建筑安全等级均为二级，结构设计年限50年。建筑抗震设防为丙类，设防烈度为七度。防火等级为二级，地下室防水等级为二级。二、编制依据：1、业主提供的由上海天华用建筑设计院有限公司设计的本工程施工图纸；2、业主提供的由北京航天勘察院设计有限公司提供的的《岩土工程勘查报告》；3、建筑地基处理技术规范（JGJ79-2012）4、中华人民共和国建筑设计规范、标准以及相关的施工及验收规范；三、塔式起重机安装位置平面和安装作业范围平面图1选型：根据工程长、宽、高和吊装要求，特选择安装为QTZ80型塔机，起重臂长55m，独立高度为40m，塔身标准节截面外型为1.8×1.8×3m每节之间用8只高强螺栓连接。2定位：塔机安装在3#楼3-D轴交3-5至3-6轴中心向西4.5米的位置；5#楼塔基位于5-A轴交5-3至5-4轴中心交5-A轴向南平移4.5米的位置。3、塔机基础为4.5m×4.5m,1.35m高。基础配筋：上下层钢筋为22根Φ15双层双向。3#楼混凝土标号为：C35、5#楼混凝土标号为：C35P6。3、供电条件：电源频率：50Hz电源电压：三相380V±5%供电电源的容量≥25KVA电缆截面：3×25+2×16㎜2控制电路电压：～48V50Hz安装位置平面、立面图和安装作业范围平面图附后。四、作业人员组织和职责一、拆、装、运人员落实总指挥周华俊；现场指挥王德荣；技术负责人刘汉飞；安全负责人钱祥贵；施工员范存晶；安全员丁忠荣；起重工崔益根曹彪卢庆友；装...
