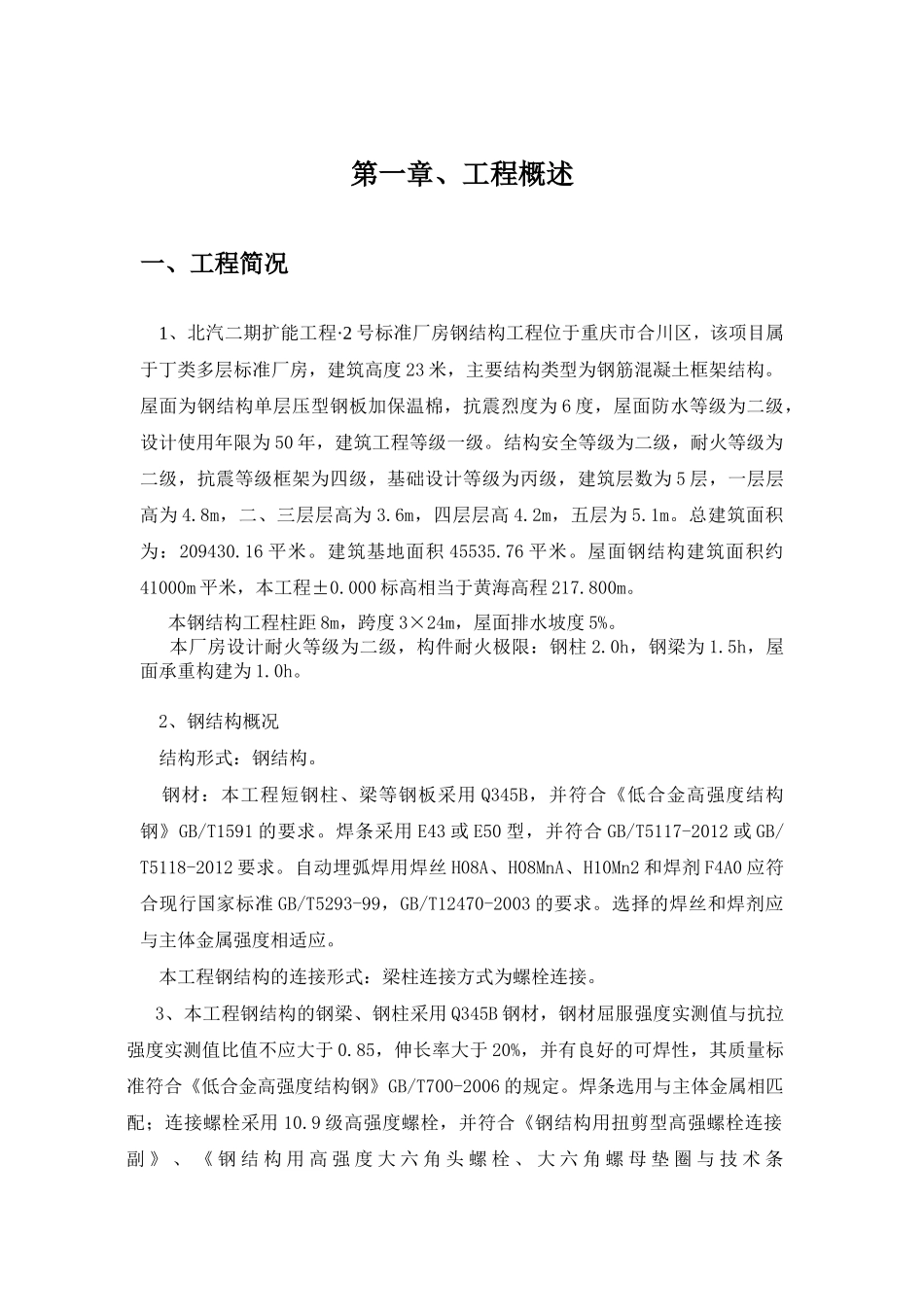

第一章、工程概述一、工程简况1、北汽二期扩能工程·2号标准厂房钢结构工程位于重庆市合川区,该项目属于丁类多层标准厂房,建筑高度23米,主要结构类型为钢筋混凝土框架结构。屋面为钢结构单层压型钢板加保温棉,抗震烈度为6度,屋面防水等级为二级,设计使用年限为50年,建筑工程等级一级。结构安全等级为二级,耐火等级为二级,抗震等级框架为四级,基础设计等级为丙级,建筑层数为5层,一层层高为4.8m,二、三层层高为3.6m,四层层高4.2m,五层为5.1m。总建筑面积为:209430.16平米。建筑基地面积45535.76平米。屋面钢结构建筑面积约41000m平米,本工程±0.000标高相当于黄海高程217.800m。本钢结构工程柱距8m,跨度3×24m,屋面排水坡度5%。本厂房设计耐火等级为二级,构件耐火极限:钢柱2.0h,钢梁为1.5h,屋面承重构建为1.0h。2、钢结构概况结构形式:钢结构。钢材:本工程短钢柱、梁等钢板采用Q345B,并符合《低合金高强度结构钢》GB/T1591的要求。焊条采用E43或E50型,并符合GB/T5117-2012或GB/T5118-2012要求。自动埋弧焊用焊丝H08A、H08MnA、H10Mn2和焊剂F4A0应符合现行国家标准GB/T5293-99,GB/T12470-2003的要求。选择的焊丝和焊剂应与主体金属强度相适应。本工程钢结构的连接形式:梁柱连接方式为螺栓连接。3、本工程钢结构的钢梁、钢柱采用Q345B钢材,钢材屈服强度实测值与抗拉强度实测值比值不应大于0.85,伸长率大于20%,并有良好的可焊性,其质量标准符合《低合金高强度结构钢》GB/T700-2006的规定。焊条选用与主体金属相匹配;连接螺栓采用10.9级高强度螺栓,并符合《钢结构用扭剪型高强螺栓连接副》、《钢结构用高强度大六角头螺栓、大六角螺母垫圈与技术条件》GB3632~3633-2008和GB/T1228~1231-2006的规定。4、本工程屋面为单层板,外板采用0.6厚YX51-380-760型板材压型钢板,固定方式为360度直立缝锁边;保温层为75厚玻璃棉卷毡。5、墙面采用单层压型钢板。6、除锈油漆:主钢构件在表面抛丸除锈涂无机富锌漆;钢构件油漆和防火涂料参照图纸。二、工程特点1、钢结构安装工期的保证:本工程四层14-56/B-H轴钢结构施工工期40天,五层1-13/H-F和1-56/H-S轴施工工期70天,所以必须合理安排各阶段的工作时间及相互交接时间,且明确各工序的最迟交接时间,以保证工程如期竣工。钢结构安装的工期保证是本工程工作的重点。2、施工范围大:本工程为钢结构,各种构件布置必须分类就近堆放,尽量减少材料的二次搬运,安排起重机和现场主体结构施工的10台塔吊的合理配合,以提高工效,钢结构在安装过程中,须做好雨季施工安全措施。3、构件品种多:本工程因各种钢构件均需工厂加工制作,然后运输至工地,各种构配件必须有组织、有计划按图纸要求分类编号,小构件须分类打包做到有条不紊。4、钢结构制作的质量控制本工程钢结构制作和安装质量的控制是工程整体质量保证的关键。5、屋面板及墙面板的安装质量控制由于本工程屋面面积较大,如何保证屋面板的安装质量是工程整体质量保证的为关键。6、钢结构安装现场协调针对本工程钢结构规模大的特点,如何建立有效的组织机构和采取相应的组织措施以保证工程现场施工的全面顺利实施,将是本工程施工管理的重点。第二章、编制依据1、北汽二期扩能工程•2号标准厂房钢结构施工图纸、图纸会审及施工合同2、《工程测量规范》(GB50026-2013)3、《钢结构工程施工质量验收规范》(GB50205-2001)4、《钢结构焊接规范》(GB50661-2011)5、《钢结构高强度螺栓连接的设计、施工及验收规程》(JGJ82—2011)6、《钢结构超声波探伤及质量分级法》(JG/T203-2007)7、《钢的成品化学成分允许偏差》(GB/T222-2006)8、《钢结构规程施工规范》(GB50755-2012)9、《钢材力学及工艺性能试验取样规定》(GB2975-1998)10、《型钢混凝土组合结构技术规程》(JGJ138—2011)11、《钢结构防火涂料应用技术规程》(CECS24-90)12、《建筑钢结构防腐蚀技术规程》(JGJ/T251-2011)13、《建设工程施工现场管理规定》14、我公司ISO9002《质量保证手册》、《质量体系程序文件》15、我公司长期积累的丰富施工组织经验及施工能力第三章、钢结构安装技术工...
