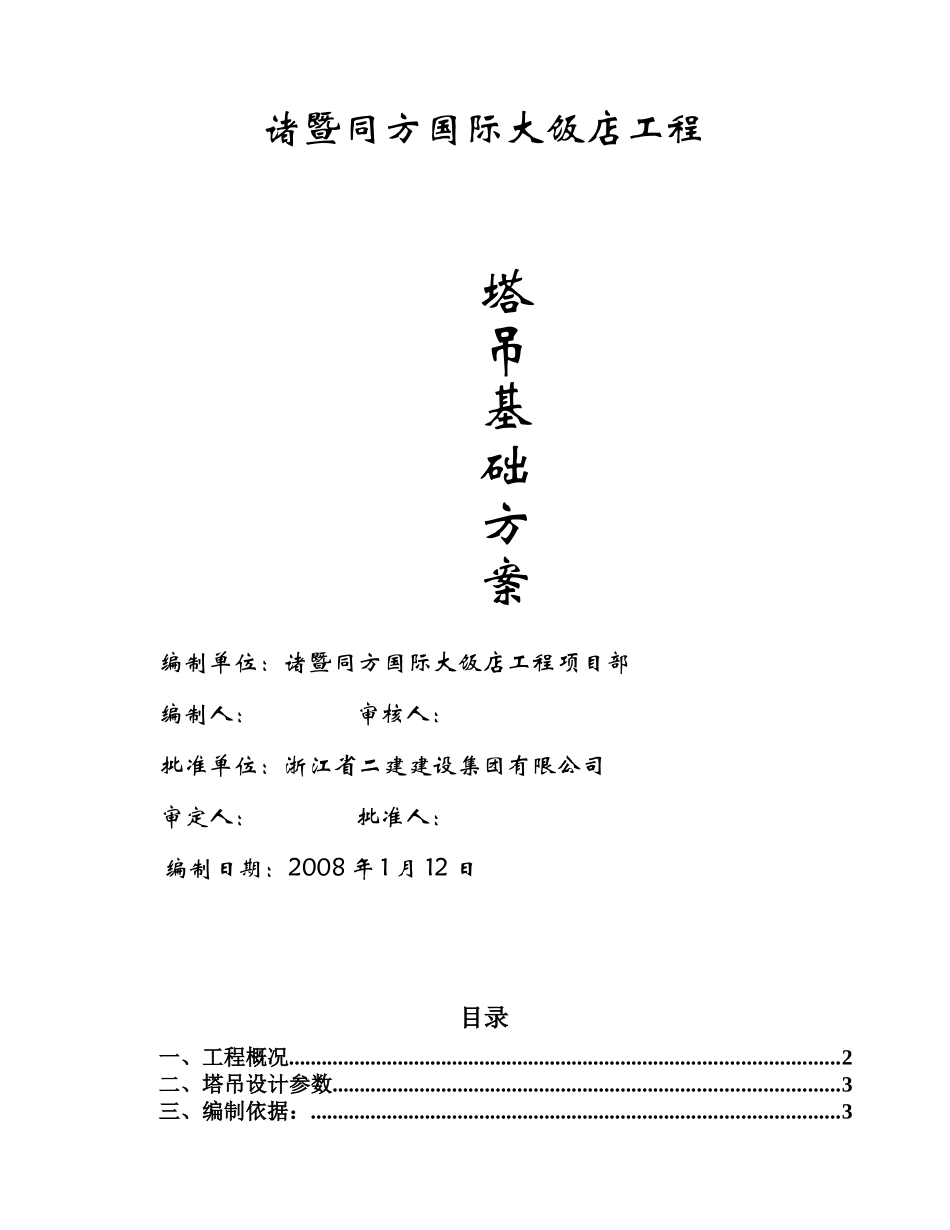

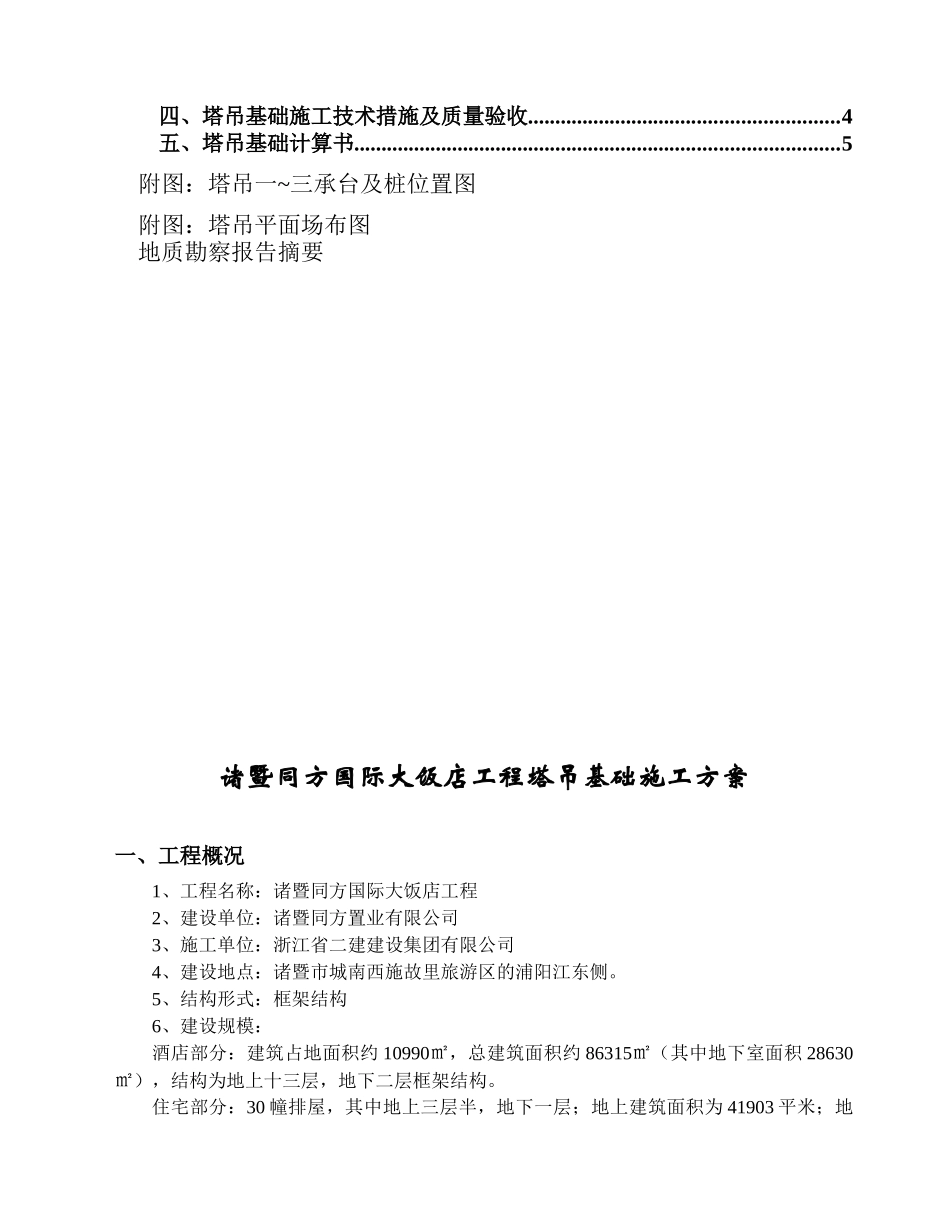

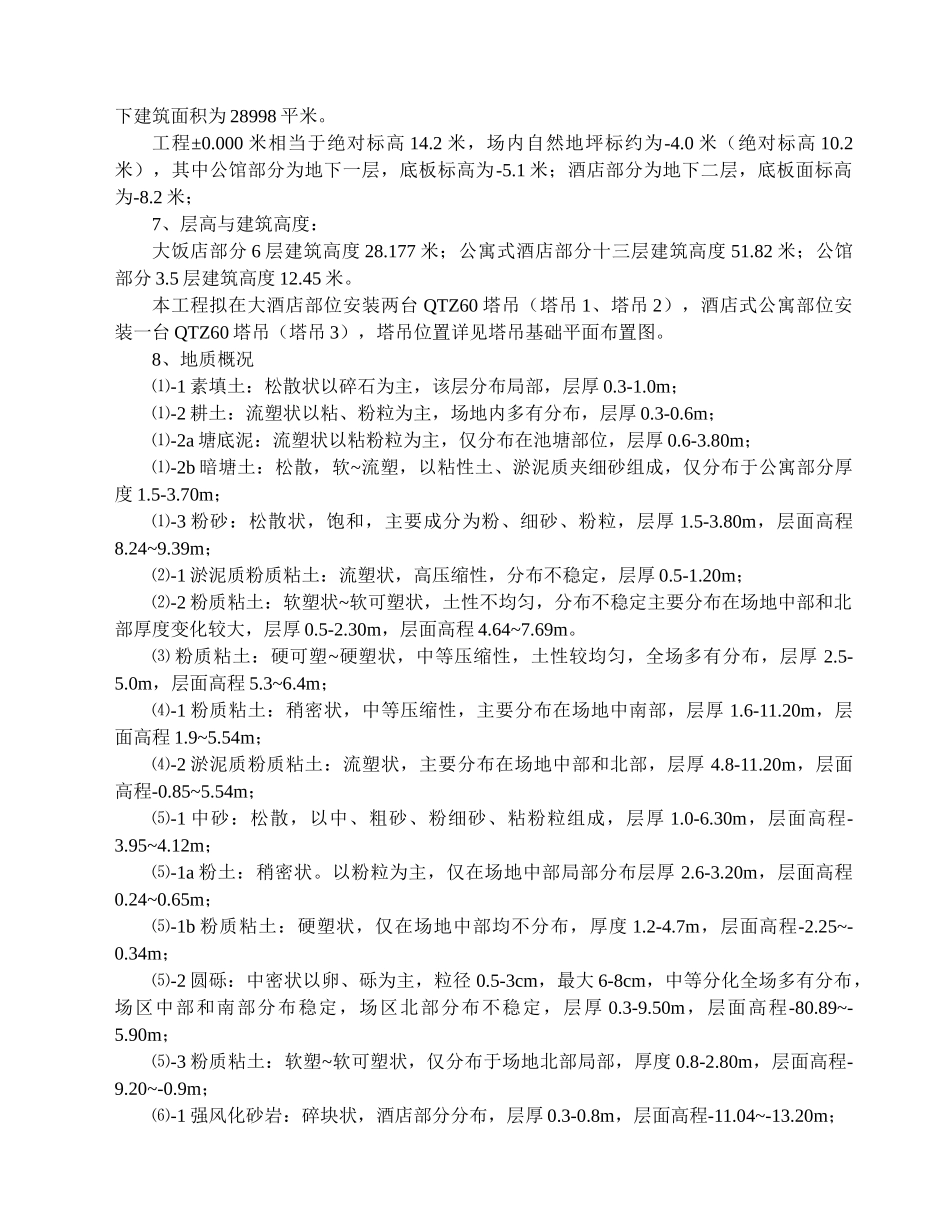

诸暨同方国际大饭店工程塔吊基础方案编制单位：诸暨同方国际大饭店工程项目部编制人：审核人：批准单位：浙江省二建建设集团有限公司审定人：批准人：编制日期：2008年1月12日目录一、工程概况.....................................................................................................2二、塔吊设计参数.............................................................................................3三、编制依据：.................................................................................................3四、塔吊基础施工技术措施及质量验收.........................................................4五、塔吊基础计算书.........................................................................................5附图：塔吊一~三承台及桩位置图附图：塔吊平面场布图地质勘察报告摘要诸暨同方国际大饭店工程塔吊基础施工方案一、工程概况1、工程名称：诸暨同方国际大饭店工程2、建设单位：诸暨同方置业有限公司3、施工单位：浙江省二建建设集团有限公司4、建设地点：诸暨市城南西施故里旅游区的浦阳江东侧。5、结构形式：框架结构6、建设规模：酒店部分：建筑占地面积约10990㎡，总建筑面积约86315㎡（其中地下室面积28630㎡），结构为地上十三层，地下二层框架结构。住宅部分：30幢排屋，其中地上三层半，地下一层；地上建筑面积为41903平米；地下建筑面积为28998平米。工程±0.000米相当于绝对标高14.2米，场内自然地坪标约为-4.0米（绝对标高10.2米），其中公馆部分为地下一层，底板标高为-5.1米；酒店部分为地下二层，底板面标高为-8.2米；7、层高与建筑高度：大饭店部分6层建筑高度28.177米；公寓式酒店部分十三层建筑高度51.82米；公馆部分3.5层建筑高度12.45米。本工程拟在大酒店部位安装两台QTZ60塔吊（塔吊1、塔吊2），酒店式公寓部位安装一台QTZ60塔吊（塔吊3），塔吊位置详见塔吊基础平面布置图。8、地质概况-1⑴素填土：松散状以碎石为主，该层分布局部，层厚0.3-1.0m；-2⑴耕土：流塑状以粘、粉粒为主，场地内多有分布，层厚0.3-0.6m；-2a⑴塘底泥：流塑状以粘粉粒为主，仅分布在池塘部位，层厚0.6-3.80m；-2b⑴暗塘土：松散，软~流塑，以粘性土、淤泥质夹细砂组成，仅分布于公寓部分厚度1.5-3.70m；-3⑴粉砂：松散状，饱和，主要成分为粉、细砂、粉粒，层厚1.5-3.80m，层面高程8.24~9.39m；-1⑵淤泥质粉质粘土：流塑状，高压缩性，分布不稳定，层厚0.5-1.20m；-2⑵粉质粘土：软塑状~软可塑状，土性不均匀，分布不稳定主要分布在场地中部和北部厚度变化较大，层厚0.5-2.30m，层面高程4.64~7.69m。⑶粉质粘土：硬可塑~硬塑状，中等压缩性，土性较均匀，全场多有分布，层厚2.5-5.0m，层面高程5.3~6.4m；-1⑷粉质粘土：稍密状，中等压缩性，主要分布在场地中南部，层厚1.6-11.20m，层面高程1.9~5.54m；-2⑷淤泥质粉质粘土：流塑状，主要分布在场地中部和北部，层厚4.8-11.20m，层面高程-0.85~5.54m；-1⑸中砂：松散，以中、粗砂、粉细砂、粘粉粒组成，层厚1.0-6.30m，层面高程-3.95~4.12m；-1a⑸粉土：稍密状。以粉粒为主，仅在场地中部局部分布层厚2.6-3.20m，层面高程0.24~0.65m；-1b⑸粉质粘土：硬塑状，仅在场地中部均不分布，厚度1.2-4.7m，层面高程-2.25~-0.34m；-2⑸圆砾：中密状以卵、砾为主，粒径0.5-3cm，最大6-8cm，中等分化全场多有分布，场区中部和南部分布稳定，场区北部分布不稳定，层厚0.3-9.50m，层面高程-80.89~-5.90m；-3⑸粉质粘土：软塑~软可塑状，仅分布于场地北部局部，厚度0.8-2.80m，层面高程-9.20~-0.9m；-1⑹强风化砂岩：碎块状，酒店部分分布，层厚0.3-0.8m，层面高程-11.04~-13.20m；-2⑹中风化砂岩：酒店部分分布，最大控制厚度5.20m，层面高程-11.64~-12.40m。根据地质勘察报告其钻孔灌注桩的桩端承载力特征值qpa=4500Kpa。二、塔吊设计参数塔吊1塔吊2塔吊3型号QTZ60QTZ60QTZ60起升高度38米38米59.2米塔吊地质报告地质报告Z10孔地质报告Z补2孔地质报告Z50孔塔吊倾覆力矩1628KN.M1628KN.M1628KN....
