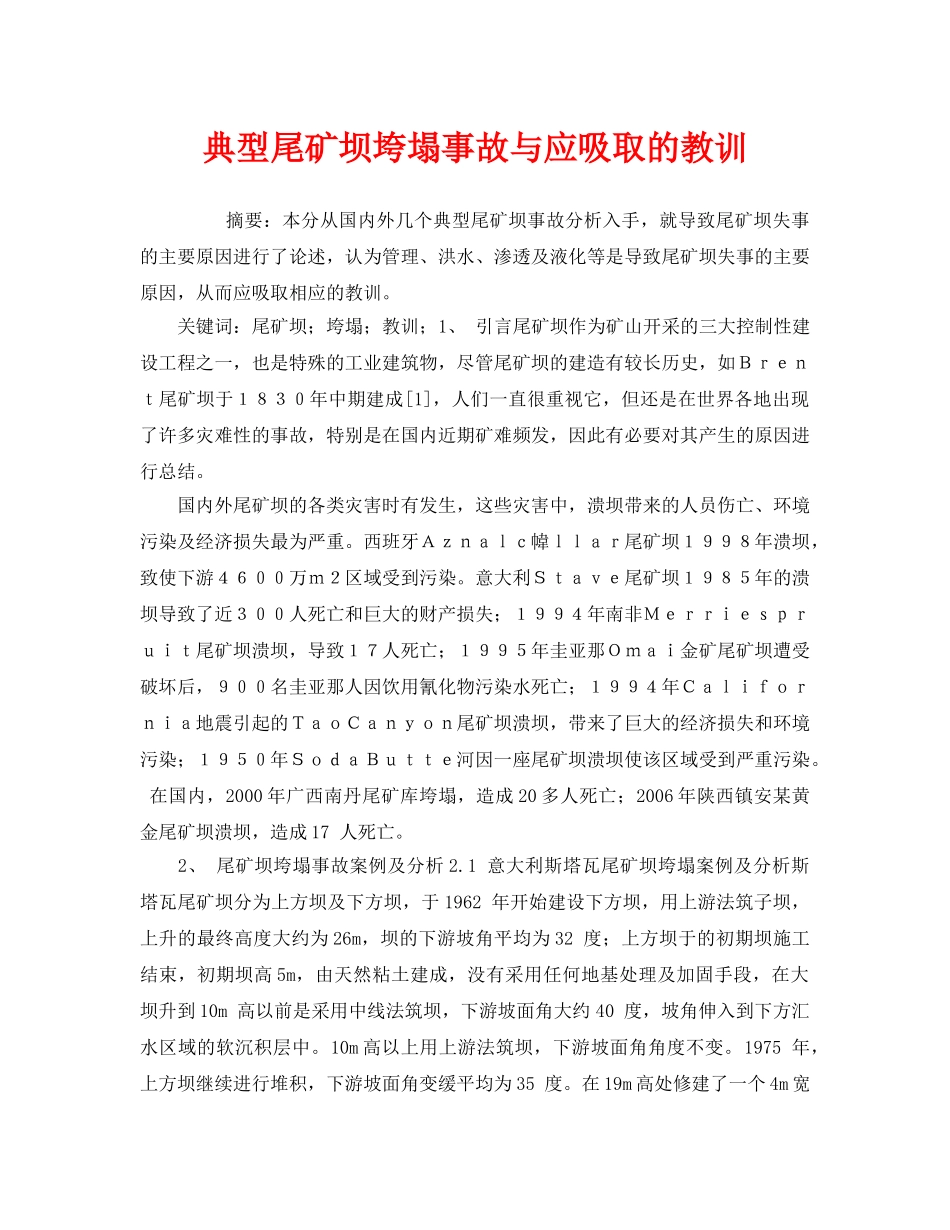

《安全管理论文》之典型尾矿坝垮塌事故与应吸取的教训 VIP免费

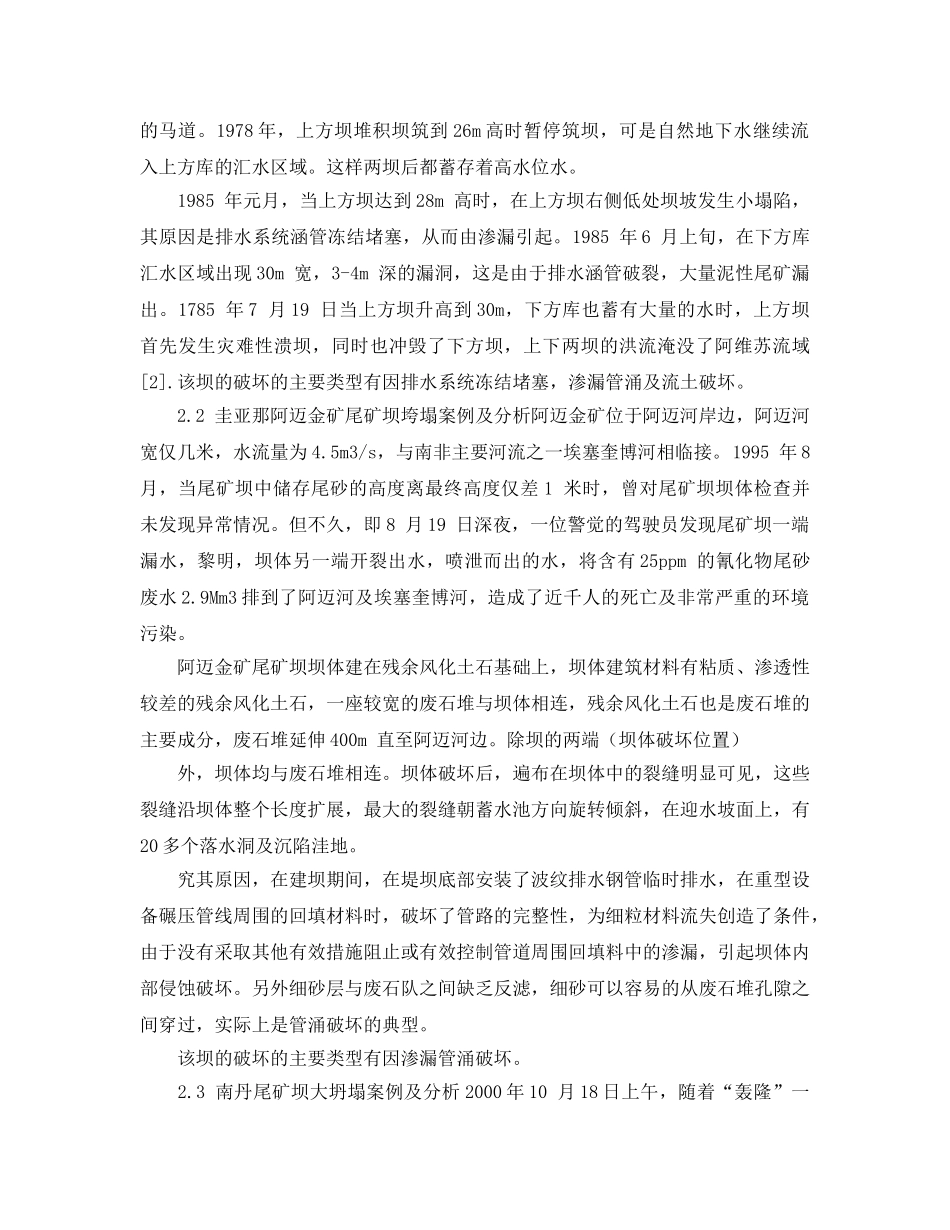

典型尾矿坝垮塌事故与应吸取的教训摘要：本分从国内外几个典型尾矿坝事故分析入手，就导致尾矿坝失事的主要原因进行了论述，认为管理、洪水、渗透及液化等是导致尾矿坝失事的主要原因，从而应吸取相应的教训。关键词：尾矿坝；垮塌；教训；1、引言尾矿坝作为矿山开采的三大控制性建设工程之一，也是特殊的工业建筑物，尽管尾矿坝的建造有较长历史，如Ｂｒｅｎｔ尾矿坝于１８３０年中期建成[1]，人们一直很重视它，但还是在世界各地出现了许多灾难性的事故，特别是在国内近期矿难频发，因此有必要对其产生的原因进行总结。国内外尾矿坝的各类灾害时有发生，这些灾害中，溃坝带来的人员伤亡、环境污染及经济损失最为严重。西班牙Ａｚｎａｌｃ幃ｌｌａｒ尾矿坝１９９８年溃坝，致使下游４６００万ｍ２区域受到污染。意大利Ｓｔａｖｅ尾矿坝１９８５年的溃坝导致了近３００人死亡和巨大的财产损失；１９９４年南非Ｍｅｒｒｉｅｓｐｒｕｉｔ尾矿坝溃坝，导致１７人死亡；１９９５年圭亚那Ｏｍａｉ金矿尾矿坝遭受破坏后，９００名圭亚那人因饮用氰化物污染水死亡；１９９４年Ｃａｌｉｆｏｒｎｉａ地震引起的ＴａｏＣａｎｙｏｎ尾矿坝溃坝，带来了巨大的经济损失和环境污染；１９５０年ＳｏｄａＢｕｔｔｅ河因一座尾矿坝溃坝使该区域受到严重污染。在国内，2000年广西南丹尾矿库垮塌，造成20多人死亡；2006年陕西镇安某黄金尾矿坝溃坝，造成17人死亡。2、尾矿坝垮塌事故案例及分析2.1意大利斯塔瓦尾矿坝垮塌案例及分析斯塔瓦尾矿坝分为上方坝及下方坝，于1962年开始建设下方坝，用上游法筑子坝，上升的最终高度大约为26m，坝的下游坡角平均为32度；上方坝于的初期坝施工结束，初期坝高5m，由天然粘土建成，没有采用任何地基处理及加固手段，在大坝升到10m高以前是采用中线法筑坝，下游坡面角大约40度，坡角伸入到下方汇水区域的软沉积层中。10m高以上用上游法筑坝，下游坡面角角度不变。1975年，上方坝继续进行堆积，下游坡面角变缓平均为35度。在19m高处修建了一个4m宽的马道。1978年，上方坝堆积坝筑到26m高时暂停筑坝，可是自然地下水继续流入上方库的汇水区域。这样两坝后都蓄存着高水位水。1985年元月，当上方坝达到28m高时，在上方坝右侧低处坝坡发生小塌陷，其原因是排水系统涵管冻结堵塞，从而由渗漏引起。1985年6月上旬，在下方库汇水区域出现30m宽，3-4m深的漏洞，这是由于排水涵管破裂，大量泥性尾矿漏出。1785年7月19日当上方坝升高到30m，下方库也蓄有大量的水时，上方坝首先发生灾难性溃坝，同时也冲毁了下方坝，上下两坝的洪流淹没了阿维苏流域[2].该坝的破坏的主要类型有因排水系统冻结堵塞，渗漏管涌及流土破坏。2.2圭亚那阿迈金矿尾矿坝垮塌案例及分析阿迈金矿位于阿迈河岸边，阿迈河宽仅几米，水流量为4.5m3/s，与南非主要河流之一埃塞奎博河相临接。1995年8月，当尾矿坝中储存尾砂的高度离最终高度仅差1米时，曾对尾矿坝坝体检查并未发现异常情况。但不久，即8月19日深夜，一位警觉的驾驶员发现尾矿坝一端漏水，黎明，坝体另一端开裂出水，喷泄而出的水，将含有25ppm的氰化物尾砂废水2.9Mm3排到了阿迈河及埃塞奎博河，造成了近千人的死亡及非常严重的环境污染。阿迈金矿尾矿坝坝体建在残余风化土石基础上，坝体建筑材料有粘质、渗透性较差的残余风化土石，一座较宽的废石堆与坝体相连，残余风化土石也是废石堆的主要成分，废石堆延伸400m直至阿迈河边。除坝的两端（坝体破坏位置）外，坝体均与废石堆相连。坝体破坏后，遍布在坝体中的裂缝明显可见，这些裂缝沿坝体整个长度扩展，最大的裂缝朝蓄水池方向旋转倾斜，在迎水坡面上，有20多个落水洞及沉陷洼地。究其原因，在建坝期间，在堤坝底部安装了波纹排水钢管临时排水，在重型设备碾压管线周围的回填材料时，破坏了管路的完整性，为细粒材料流失创造了条件，由于没有采取其他有效措施阻止或有效控制管道周围回填料中的渗漏，引起坝体内部侵蚀破坏。另外细砂层与废石队之间缺乏反滤，细砂可以容易的从废石堆孔隙之间穿过，实际上是管涌破坏的典型。该坝的破坏的主要类型有因渗漏管涌破坏。2.3南丹尾矿坝大坍塌案例及...
