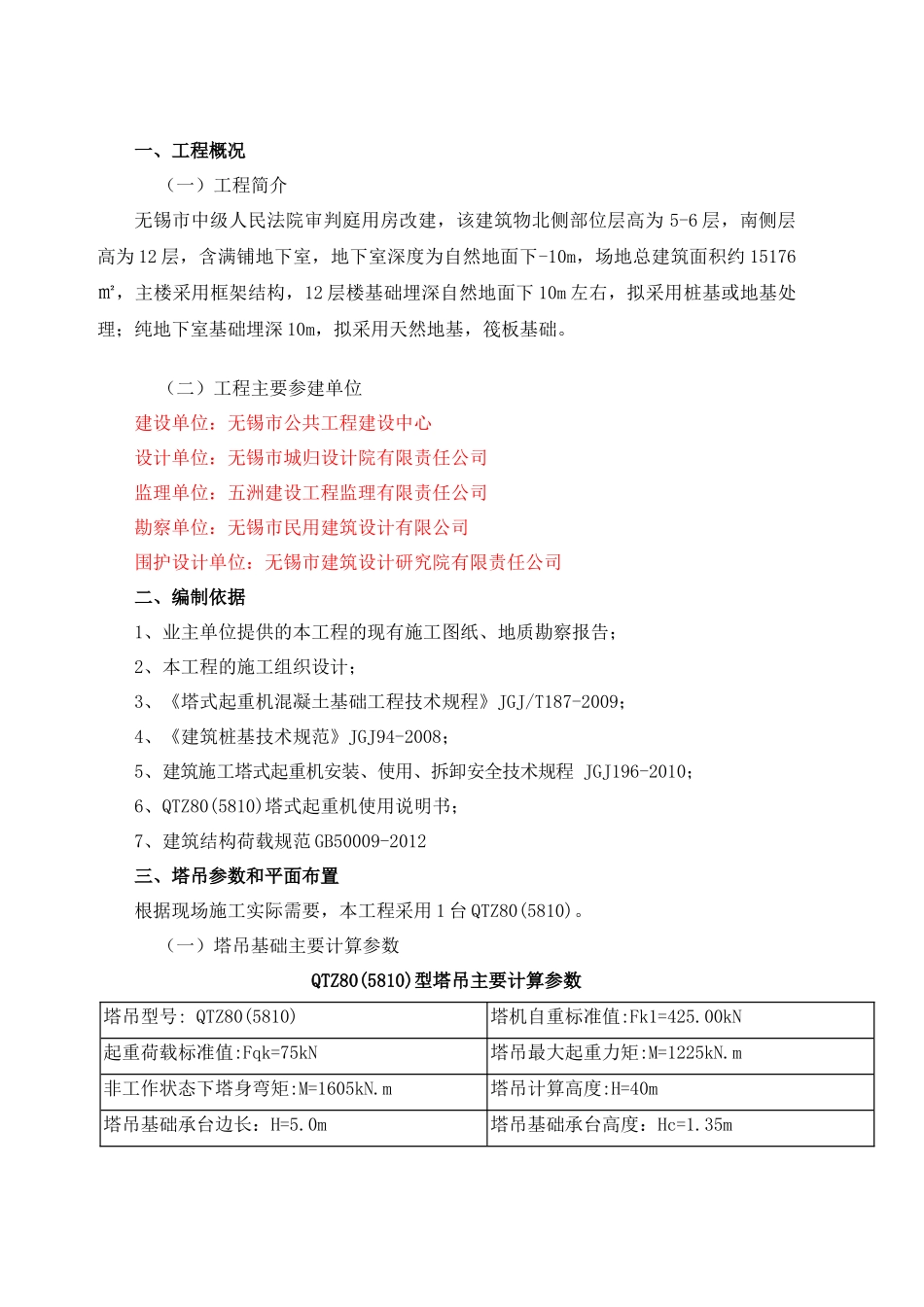

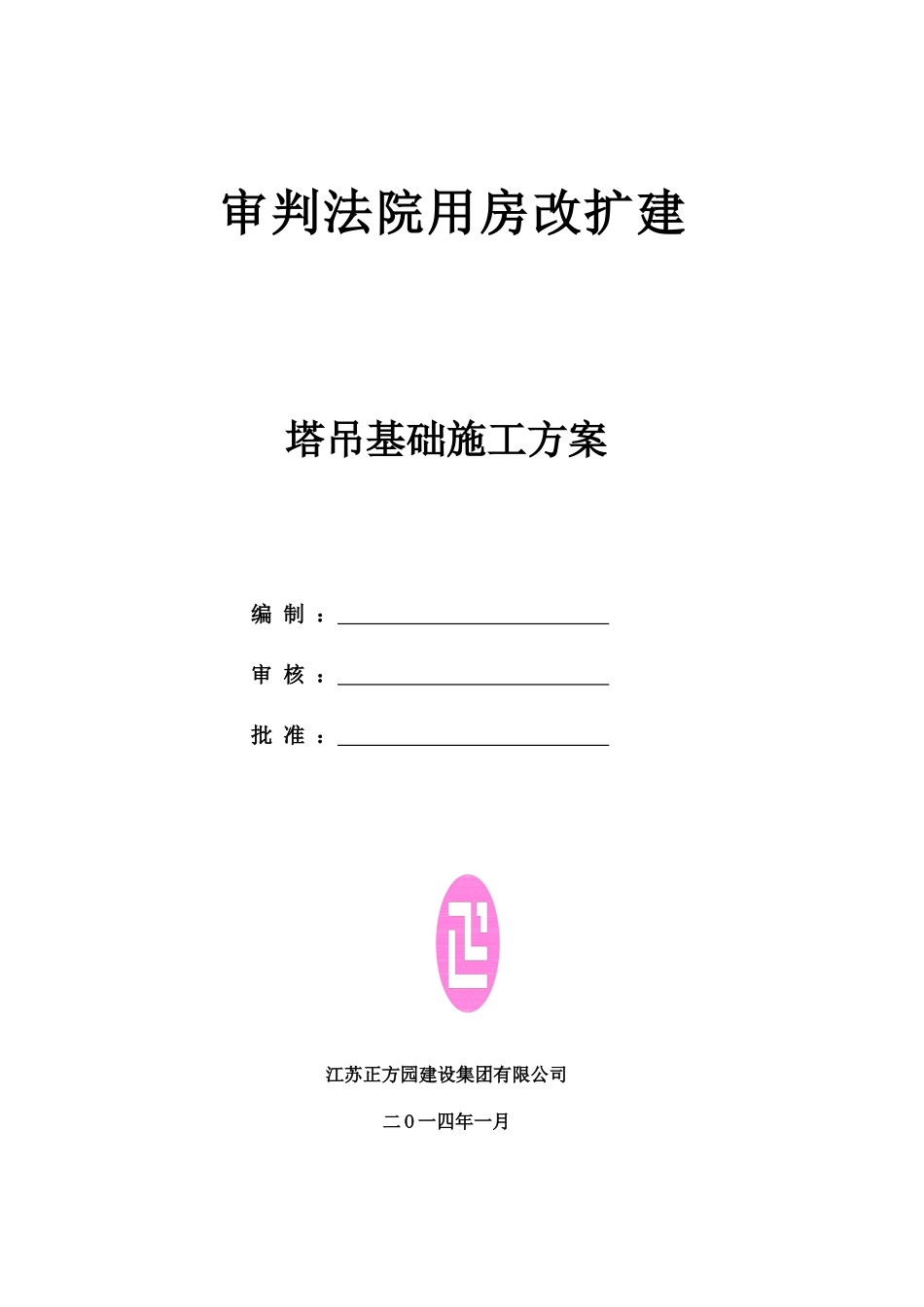

审判法院用房改扩建塔吊基础施工方案编制：审核：批准：江苏正方园建设集团有限公司二O一四年一月一、工程概况（一）工程简介无锡市中级人民法院审判庭用房改建，该建筑物北侧部位层高为5-6层，南侧层高为12层，含满铺地下室，地下室深度为自然地面下-10m，场地总建筑面积约15176㎡，主楼采用框架结构，12层楼基础埋深自然地面下10m左右，拟采用桩基或地基处理；纯地下室基础埋深10m，拟采用天然地基，筏板基础。（二）工程主要参建单位建设单位：无锡市公共工程建设中心设计单位：无锡市城归设计院有限责任公司监理单位：五洲建设工程监理有限责任公司勘察单位：无锡市民用建筑设计有限公司围护设计单位：无锡市建筑设计研究院有限责任公司二、编制依据1、业主单位提供的本工程的现有施工图纸、地质勘察报告；2、本工程的施工组织设计；3、《塔式起重机混凝土基础工程技术规程》JGJ/T187-2009；4、《建筑桩基技术规范》JGJ94-2008；5、建筑施工塔式起重机安装、使用、拆卸安全技术规程JGJ196-2010；6、QTZ80(5810)塔式起重机使用说明书；7、建筑结构荷载规范GB50009-2012三、塔吊参数和平面布置根据现场施工实际需要，本工程采用1台QTZ80(5810)。（一）塔吊基础主要计算参数QTZ80(5810)型塔吊主要计算参数塔吊型号:QTZ80(5810)塔机自重标准值:Fk1=425.00kN起重荷载标准值:Fqk=75kN塔吊最大起重力矩:M=1225kN.m非工作状态下塔身弯矩:M=1605kN.m塔吊计算高度:H=40m塔吊基础承台边长：H=5.0m塔吊基础承台高度：Hc=1.35m（二）塔吊平面及高度设置根据本工程实际情况以及建筑物总平面布置，塔吊布置在崇宁路北侧，基坑外1、塔吊设置独立配电箱，设在塔机约2m处。2、塔基周围要求基本平整无障碍物。3、塔吊最大臂长及安装高度：塔吊编号最大臂长安装高度1#塔吊58米60米四、工程地质概况勘察报告：拟建场地50米深度范围内地层为第四系全新统、更新统沉积物，主要由粘性土、粉土及粉砂等组成，按其年代、成因类型及其物理力学性质的差异。土层分布依次为：（1）层杂填土：该土层结构松散，土质不均，含大量建筑垃圾，不做处理不能作为持力层。场区普遍分布，（2）层粉质粘土：灰黄色-灰色，硬塑，土颗粒较细，有光泽，韧性高，干强度高，含有少量灰色条带，该土层属中等压缩性土。（3）层粉质粘土夹粉土：灰黄色，可塑，局部软塑，土颗粒稍粗，稍有光泽，韧性较低，干强度较低，所夹粉土，灰黄色，很湿，中密，土颗粒较粗，稍有光泽，韧性中等，摇振反应迅速，干强度中等，低韧性。（4）层粉土夹粉质粘土：粉土，灰色，湿，稍密，切面无光泽，低韧性，干强度低，摇振反应一般，含大量云母碎片，局部夹粉质粘土，灰色，软可塑，土颗粒较细，切面无光泽，低韧性，干强度低，无摇振反应。（5）层粉质粘土：灰黄-灰色，硬塑，局部可塑，含少量铁锰质氧化物，夹灰白色泥质条纹，切面光滑，中等韧性，高干强度，无摇振反应。（6）层粉质粘土：灰黄-暗绿，硬-可塑，含少量铁锰质氧化物，稍有光泽，韧性中等，干强度中等。（7）层粉砂：灰色，很湿，颗粒少部分分散，大部分胶结，表面有显著翻浆，有轻微黏着感，稍有光泽，韧性中等，摇振反应迅速，干强度中等，韧性低。（8）层粉质粘土：灰色，可塑，含少量铁锰质氧化物，稍有光泽，韧性中等，干强度中等。（9）层粉质粘土夹粉土：灰色，硬塑，土颗粒稍粗，有光泽，韧性较高，干强度较高，所夹粉土，灰黄色，很湿，中密，土颗粒较粗，稍有光泽，韧性中等，摇振反应迅速，干强度中等，低韧性。（10）层粉质粘土夹粉土：灰绿色，硬塑，局部可塑，含少量铁锰质氧化物，稍有光泽，韧性中等，干强度中等，所夹粉土，灰黄色，很湿，中密，土颗粒较粗，稍有光泽，韧性中等，摇振反应迅速，干强度中等，低韧性。五、塔吊基础的具体做法（三）塔吊基础形式本工程塔吊基础拟采用桩基础，即钻孔灌注桩+钢筋混凝土承台组成。（四）塔吊桩基根据无锡市城岩岩土有限公司出具的本工程地质勘查报告，塔吊参照G12孔。本工程塔吊采用钻孔灌注桩基。塔吊钻孔桩桩径600mm，桩中心距3.80m。以5层粉质粘土层为持力层，桩进入持力层3.15m。塔吊编号桩型桩数桩砼等级桩顶标...
