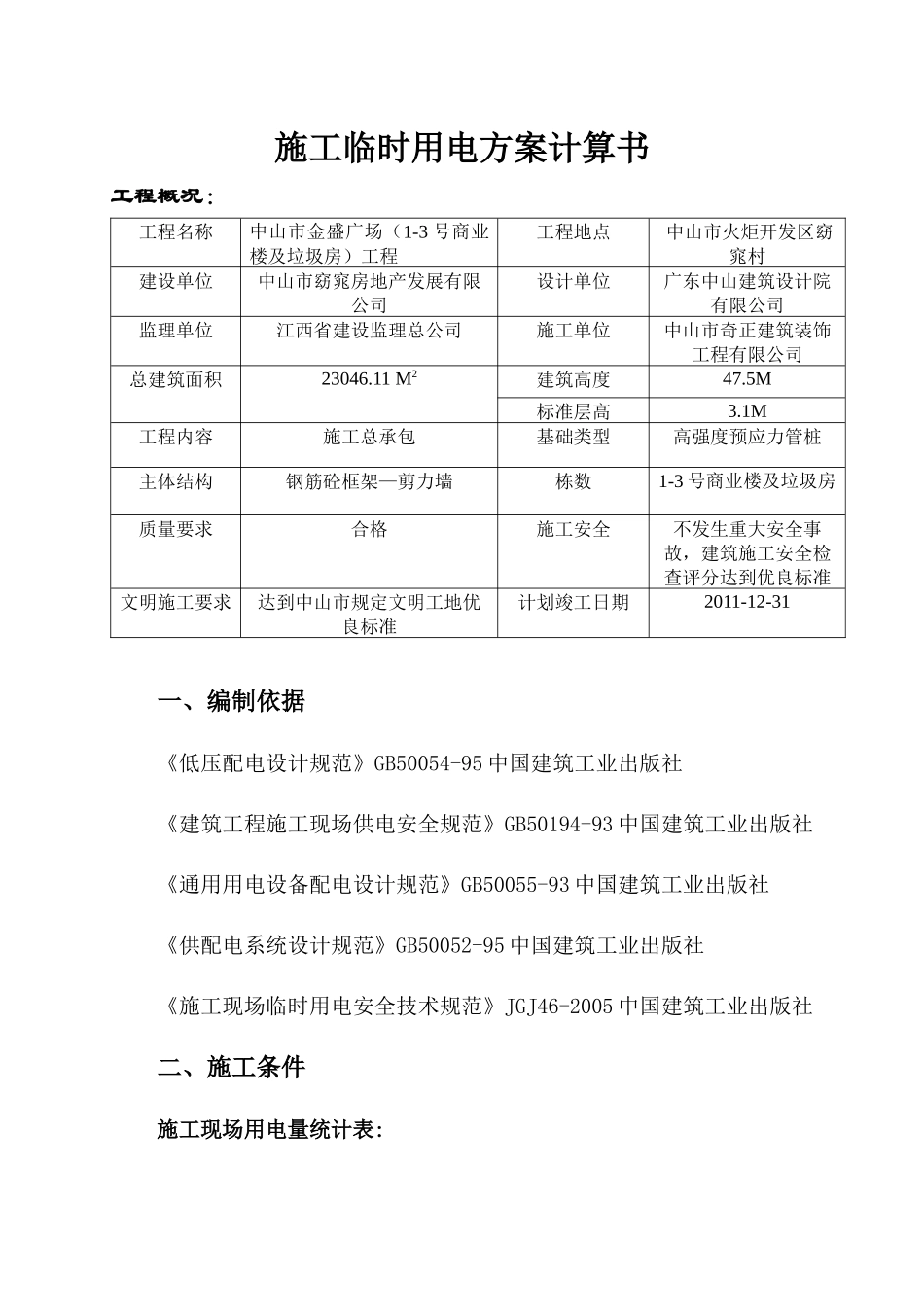

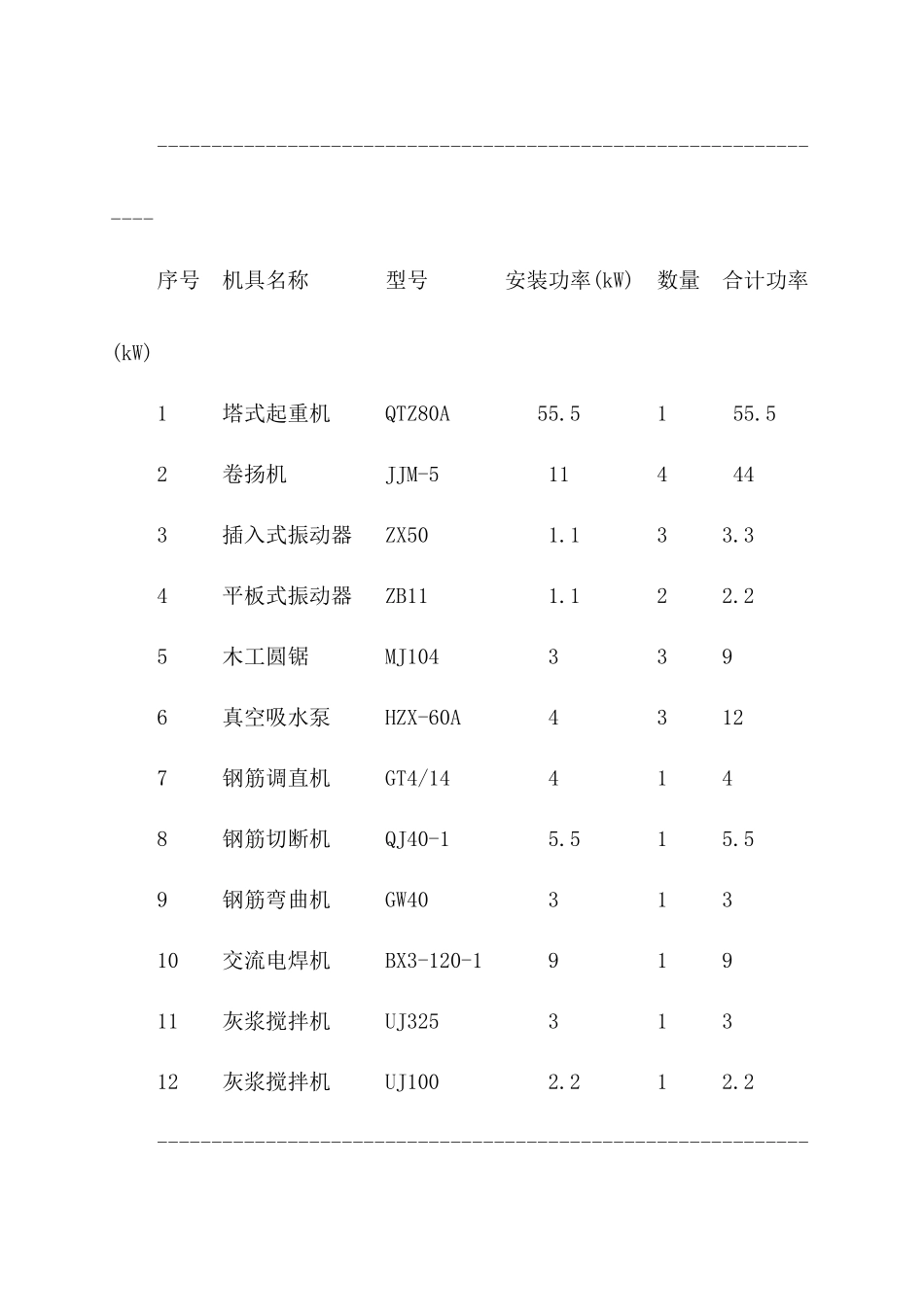

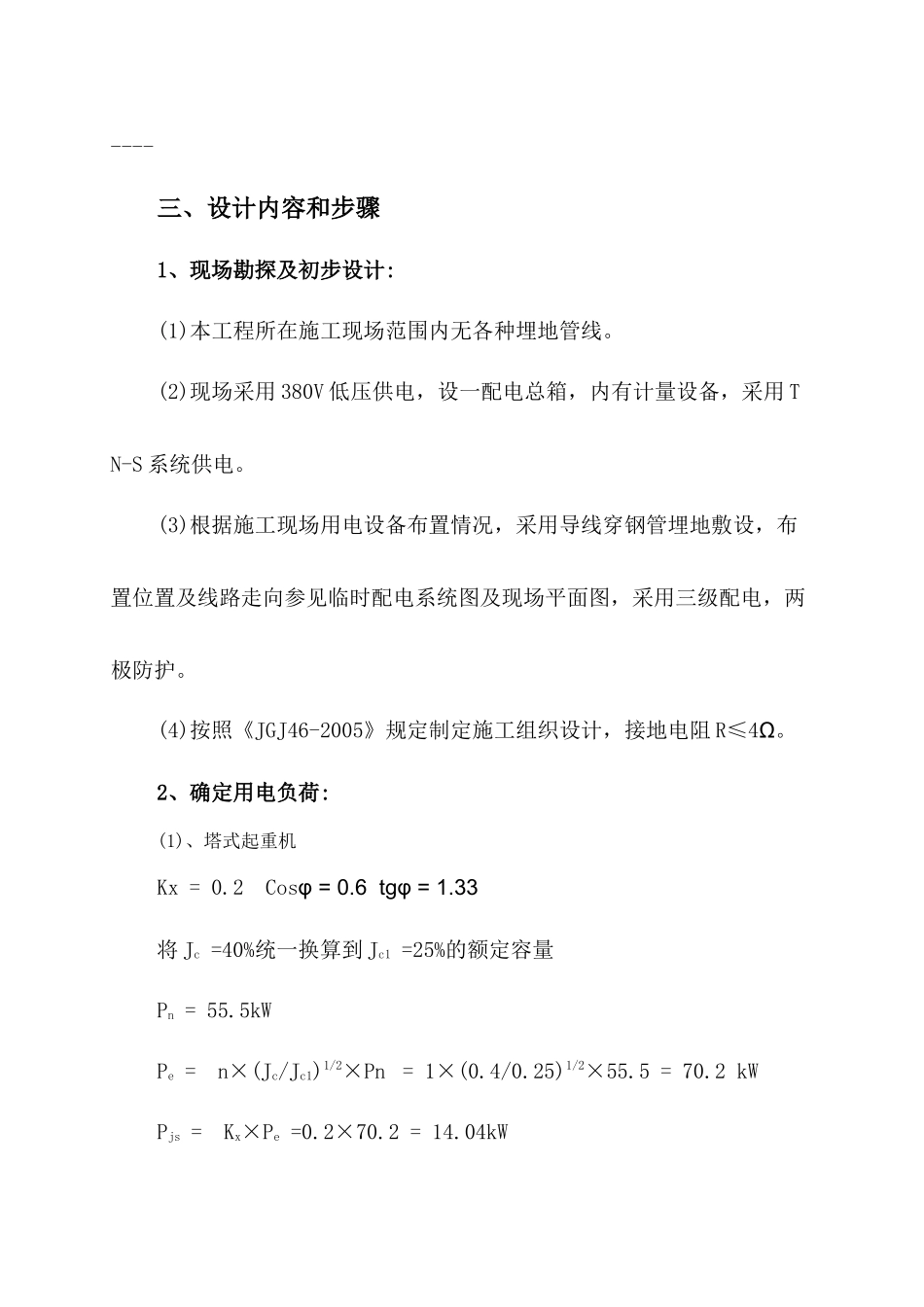

施工临时用电方案计算书工程概况：工程名称中山市金盛广场（1-3号商业楼及垃圾房）工程工程地点中山市火炬开发区窈窕村建设单位中山市窈窕房地产发展有限公司设计单位广东中山建筑设计院有限公司监理单位江西省建设监理总公司施工单位中山市奇正建筑装饰工程有限公司总建筑面积23046.11M2建筑高度47.5M标准层高3.1M工程内容施工总承包基础类型高强度预应力管桩主体结构钢筋砼框架—剪力墙栋数1-3号商业楼及垃圾房质量要求合格施工安全不发生重大安全事故，建筑施工安全检查评分达到优良标准文明施工要求达到中山市规定文明工地优良标准计划竣工日期2011-12-31一、编制依据《低压配电设计规范》GB50054-95中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社《供配电系统设计规范》GB50052-95中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社二、施工条件施工现场用电量统计表:----------------------------------------------------------------序号机具名称型号安装功率(kW)数量合计功率(kW)1塔式起重机QTZ80A55.5155.52卷扬机JJM-5114443插入式振动器ZX501.133.34平板式振动器ZB111.122.25木工圆锯MJ1043396真空吸水泵HZX-60A43127钢筋调直机GT4/144148钢筋切断机QJ40-15.515.59钢筋弯曲机GW4031310交流电焊机BX3-120-191911灰浆搅拌机UJ32531312灰浆搅拌机UJ1002.212.2----------------------------------------------------------------三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:(1)、塔式起重机Kx=0.2Cosφ=0.6tgφ=1.33将Jc=40%统一换算到Jc1=25%的额定容量Pn=55.5kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.4/0.25)1/2×55.5=70.2kWPjs=Kx×Pe=0.2×70.2=14.04kWQjs=Pjs×tgφ=14.04×1.33=18.72kvar(2)、卷扬机Kx=0.2Cosφ=0.6tgφ=1.33Pjs=0.2×11=2.2kWQjs=Pjs×tgφ=2.2×1.33=2.93kvar(3)、插入式振动器Kx=0.3Cosφ=0.7tgφ=1.02Pjs=0.3×3.3=0.99kWQjs=Pjs×tgφ=0.99×1.02=1.01kvar(4)、平板式振动器Kx=0.3Cosφ=0.7tgφ=1.02Pjs=0.3×2.2=0.66kWQjs=Pjs×tgφ=0.66×1.02=0.67kvar(5)、木工圆锯Kx=0.3Cosφ=0.6tgφ=1.33Pjs=0.3×9=2.7kWQjs=Pjs×tgφ=2.7×1.33=3.6kvar(6)、真空吸水泵Kx=0.75Cosφ=0.8tgφ=0.75Pjs=0.75×12=9kWQjs=Pjs×tgφ=9×0.75=6.75kvar(7)、钢筋调直机Kx=0.3Cosφ=0.7tgφ=1.02Pjs=0.3×4=1.2kWQjs=Pjs×tgφ=1.2×1.02=1.22kvar(8)、钢筋切断机Kx=0.3Cosφ=0.7tgφ=1.02Pjs=0.3×5.5=1.65kWQjs=Pjs×tgφ=1.65×1.02=1.68kvar(9)、钢筋弯曲机Kx=0.3Cosφ=0.7tgφ=1.02Pjs=0.3×3=0.9kWQjs=Pjs×tgφ=0.9×1.02=0.92kvar(10)、交流电焊机Kx=0.35Cosφ=0.4tgφ=2.29将Jc=50%统一换算到Jc1=100%的额定容量Pn=Sn×Cosφ=9×0.4=3.6kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.5/1)1/2×3.6=2.55kWPjs=Kx×Pe=0.35×2.55=0.89kWQjs=Pjs×tgφ=0.89×2.29=2.04kvar(11)、灰浆搅拌机Kx=0.5Cosφ=0.55tgφ=1.52Pjs=0.5×3=1.5kWQjs=Pjs×tgφ=1.5×1.52=2.28kvar(12)、灰浆搅拌机Kx=0.5Cosφ=0.55tgφ=1.52Pjs=0.5×2.2=1.1kWQjs=Pjs×tgφ=1.1×1.52=1.67kvar(13)总的计算负荷计算，总箱同期系数取Kx=0.7总的有功功率Pjs=Kx×ΣPjs=0.7×(14.04+2.2+0.99+0.66+2.7+9+1.2+1.65+0.9+0.89+1.5+1.1)=25.782kW总的无功功率Qjs=Kx×ΣQjs=0.7×(18.72+2.93+1.01+0.67+3.6+6.75+1.22+1.68+0.92+2.04+2.28+1.67)=30.451kvar总的视在功率Sjs=(Pjs2+Qjs2)1/2=(25.7822+30.4512)1/2=39.9kVA总的计算电流计算Ijs=Sjs/(1.732×Ue)=39.9/(1.732×0.38)=60.624A3、1号干线线路上导线截面及分配箱、开关箱内电气设...
