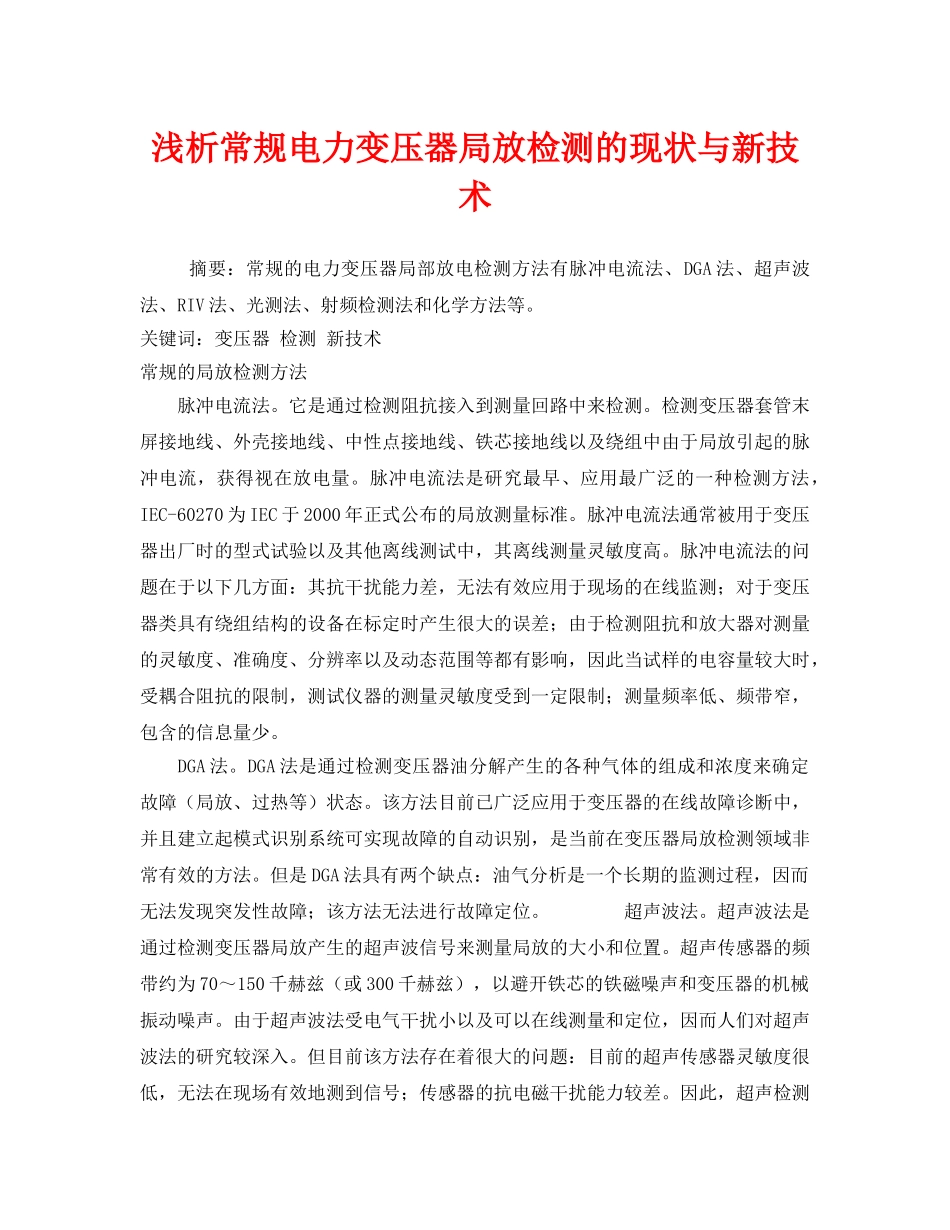

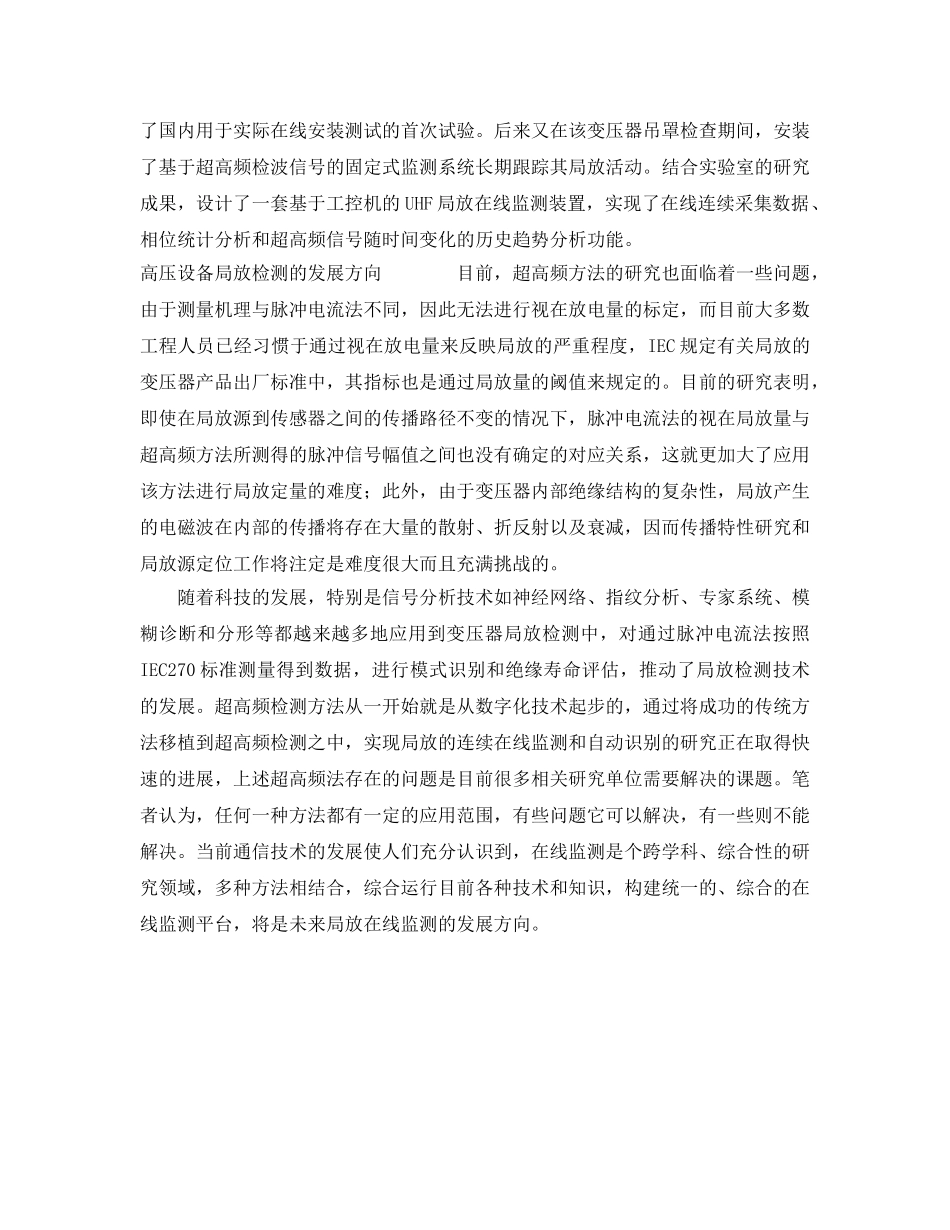

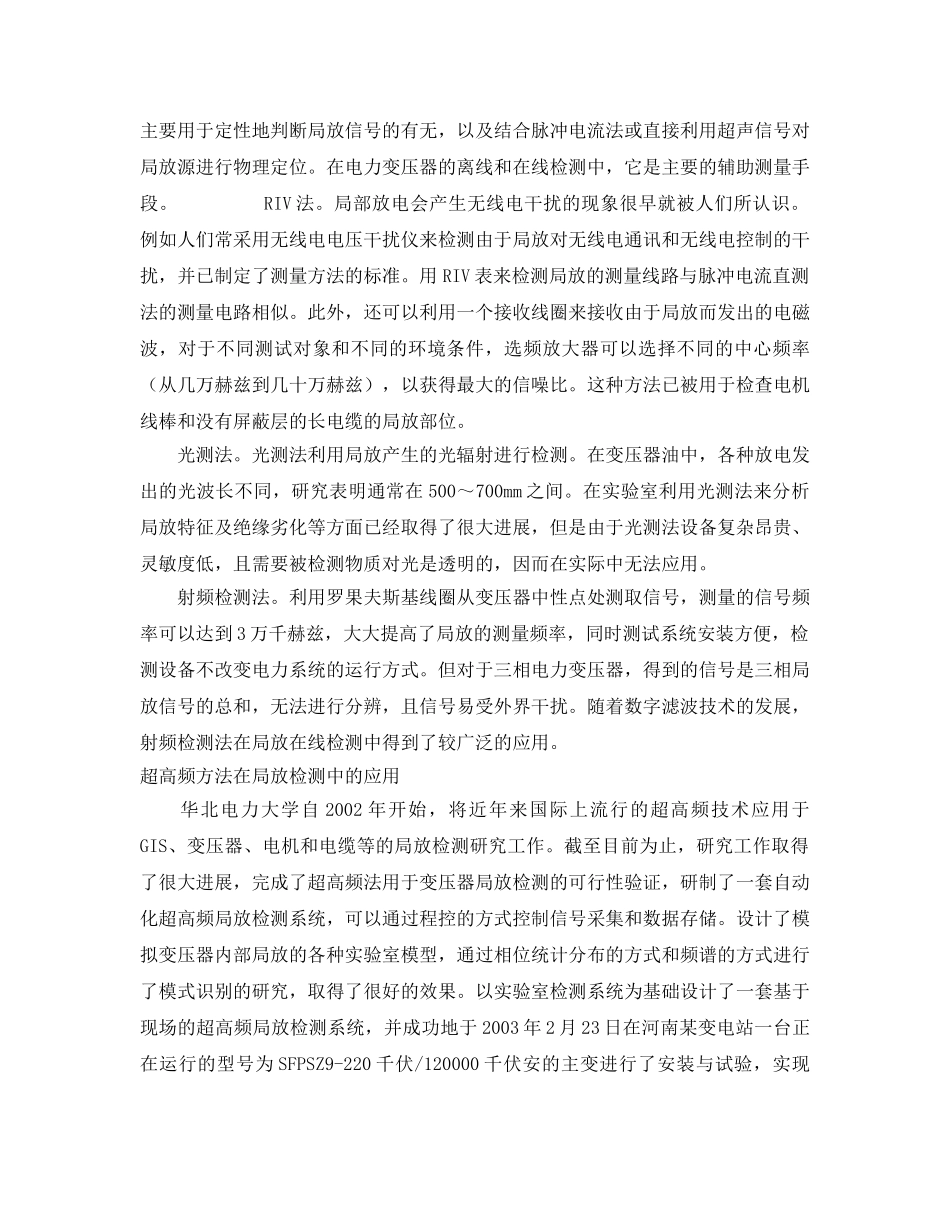

浅析常规电力变压器局放检测的现状与新技术摘要：常规的电力变压器局部放电检测方法有脉冲电流法、DGA法、超声波法、RIV法、光测法、射频检测法和化学方法等。关键词：变压器检测新技术常规的局放检测方法脉冲电流法。它是通过检测阻抗接入到测量回路中来检测。检测变压器套管末屏接地线、外壳接地线、中性点接地线、铁芯接地线以及绕组中由于局放引起的脉冲电流，获得视在放电量。脉冲电流法是研究最早、应用最广泛的一种检测方法，IEC-60270为IEC于2000年正式公布的局放测量标准。脉冲电流法通常被用于变压器出厂时的型式试验以及其他离线测试中，其离线测量灵敏度高。脉冲电流法的问题在于以下几方面：其抗干扰能力差，无法有效应用于现场的在线监测；对于变压器类具有绕组结构的设备在标定时产生很大的误差；由于检测阻抗和放大器对测量的灵敏度、准确度、分辨率以及动态范围等都有影响，因此当试样的电容量较大时，受耦合阻抗的限制，测试仪器的测量灵敏度受到一定限制；测量频率低、频带窄，包含的信息量少。DGA法。DGA法是通过检测变压器油分解产生的各种气体的组成和浓度来确定故障（局放、过热等）状态。该方法目前已广泛应用于变压器的在线故障诊断中，并且建立起模式识别系统可实现故障的自动识别，是当前在变压器局放检测领域非常有效的方法。但是DGA法具有两个缺点：油气分析是一个长期的监测过程，因而无法发现突发性故障；该方法无法进行故障定位。超声波法。超声波法是通过检测变压器局放产生的超声波信号来测量局放的大小和位置。超声传感器的频带约为70～150千赫兹（或300千赫兹），以避开铁芯的铁磁噪声和变压器的机械振动噪声。由于超声波法受电气干扰小以及可以在线测量和定位，因而人们对超声波法的研究较深入。但目前该方法存在着很大的问题：目前的超声传感器灵敏度很低，无法在现场有效地测到信号；传感器的抗电磁干扰能力较差。因此，超声检测主要用于定性地判断局放信号的有无，以及结合脉冲电流法或直接利用超声信号对局放源进行物理定位。在电力变压器的离线和在线检测中，它是主要的辅助测量手段。RIV法。局部放电会产生无线电干扰的现象很早就被人们所认识。例如人们常采用无线电电压干扰仪来检测由于局放对无线电通讯和无线电控制的干扰，并已制定了测量方法的标准。用RIV表来检测局放的测量线路与脉冲电流直测法的测量电路相似。此外，还可以利用一个接收线圈来接收由于局放而发出的电磁波，对于不同测试对象和不同的环境条件，选频放大器可以选择不同的中心频率（从几万赫兹到几十万赫兹），以获得最大的信噪比。这种方法已被用于检查电机线棒和没有屏蔽层的长电缆的局放部位。光测法。光测法利用局放产生的光辐射进行检测。在变压器油中，各种放电发出的光波长不同，研究表明通常在500～700mm之间。在实验室利用光测法来分析局放特征及绝缘劣化等方面已经取得了很大进展，但是由于光测法设备复杂昂贵、灵敏度低，且需要被检测物质对光是透明的，因而在实际中无法应用。射频检测法。利用罗果夫斯基线圈从变压器中性点处测取信号，测量的信号频率可以达到3万千赫兹，大大提高了局放的测量频率，同时测试系统安装方便，检测设备不改变电力系统的运行方式。但对于三相电力变压器，得到的信号是三相局放信号的总和，无法进行分辨，且信号易受外界干扰。随着数字滤波技术的发展，射频检测法在局放在线检测中得到了较广泛的应用。超高频方法在局放检测中的应用华北电力大学自2002年开始，将近年来国际上流行的超高频技术应用于GIS、变压器、电机和电缆等的局放检测研究工作。截至目前为止，研究工作取得了很大进展，完成了超高频法用于变压器局放检测的可行性验证，研制了一套自动化超高频局放检测系统，可以通过程控的方式控制信号采集和数据存储。设计了模拟变压器内部局放的各种实验室模型，通过相位统计分布的方式和频谱的方式进行了模式识别的研究，取得了很好的效果。以实验室检测系统为基础设计了一套基于现场的超高频局放检测系统，并成功地于2003年2月23日在河南某变电站一台正在运行的型号为SFPSZ9-220千伏/120000千伏安的主变进行了安装与...
