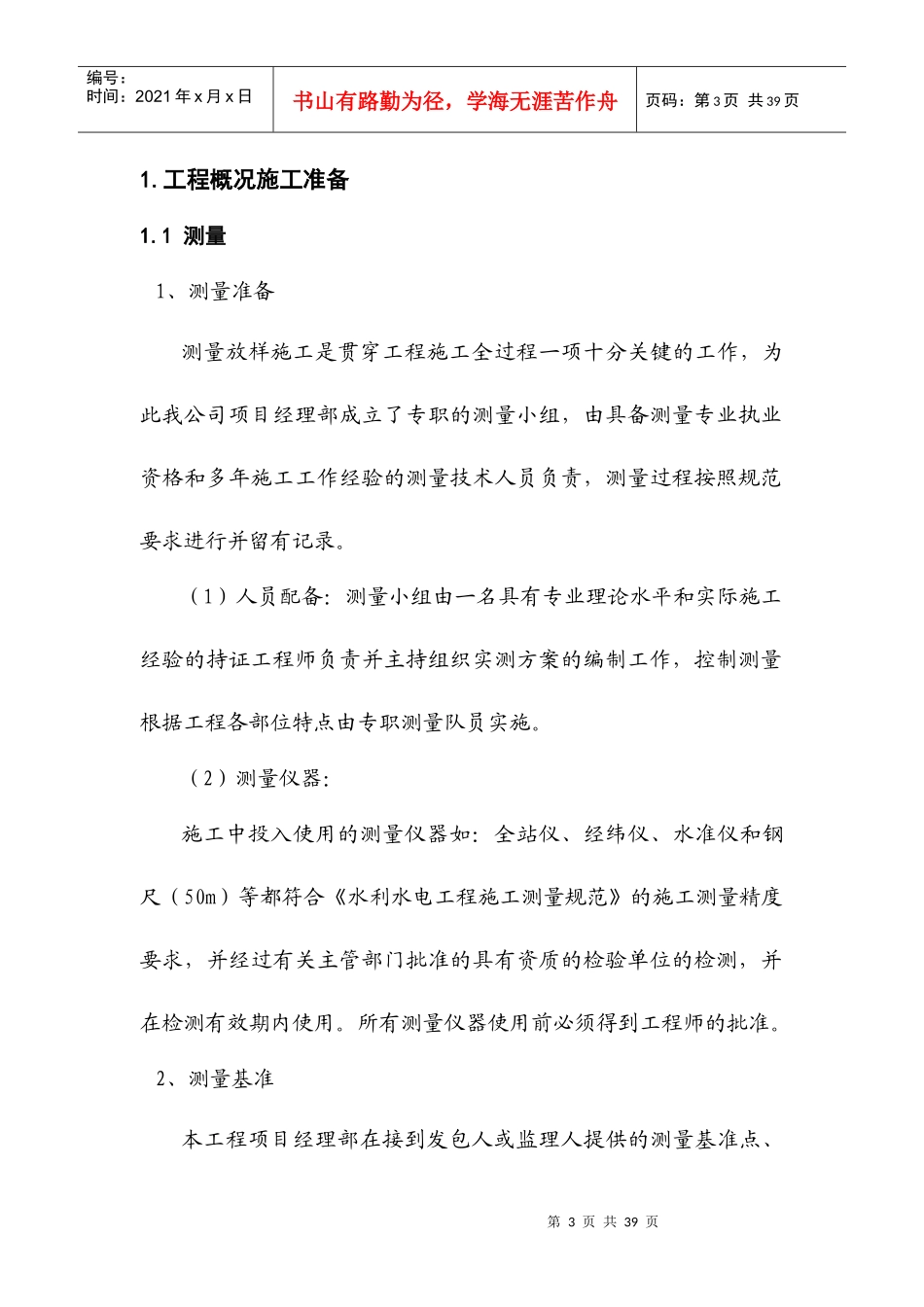

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页昆明市官渡区复兴水库工程粘土心墙土石坝施工技术方案浙江沧海市政园林建设工程有限公司昆明市官渡区复兴水库工程项目部第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页二零一二年十二月第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页1.工程概况施工准备1.1测量1、测量准备测量放样施工是贯穿工程施工全过程一项十分关键的工作，为此我公司项目经理部成立了专职的测量小组，由具备测量专业执业资格和多年施工工作经验的测量技术人员负责，测量过程按照规范要求进行并留有记录。（1）人员配备：测量小组由一名具有专业理论水平和实际施工经验的持证工程师负责并主持组织实测方案的编制工作，控制测量根据工程各部位特点由专职测量队员实施。（2）测量仪器：施工中投入使用的测量仪器如：全站仪、经纬仪、水准仪和钢尺（50m）等都符合《水利水电工程施工测量规范》的施工测量精度要求，并经过有关主管部门批准的具有资质的检验单位的检测，并在检测有效期内使用。所有测量仪器使用前必须得到工程师的批准。2、测量基准本工程项目经理部在接到发包人或监理人提供的测量基准点、第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页标点及其相关技术文件后，与发包人、监理人共同校测其基准点、坐标点规范的测量精度，并复核其资料和数据的准确性。复核无误后，方可投入使用；若有误差立即报告监理工程师，及时解决。3、建立施工测量控制网（1）工程施工的控制网由两部分组成，即平面控制网和高程控制网。（2）平面控制网以工程师提供的测量基准点（线）为基准，用全站仪测设出施工区的轴线控制桩及定位控制桩。轴线控制桩由起点、终点和折点桩组成，为方便施工采用十字交叉法和直角坐标法确定折点桩，及时将施工控制网资料报送工程师审批。（3）为了便于施工时引测高程及纵横断面测量，在施工前沿山脚走向两侧敷设临时水准点，临时水准点位于开挖线外侧，敷设时提前埋设临时标桩作为水准点，临时水准点间距100m。（4）平面控制点和水准点标桩选择在不受施工干扰，易于保存桩位的地方，不致发生下沉和位移，标桩做成砼墩，标桩顶面高于地面0.3m。临时性标桩以木桩为主，对于测量控制网点，采用防护栏、警示牌等保护措施，防止受到毁坏，并修建通向测量控制网点第5页共39页第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共39页的临时道路。4、资料整理施工测量成果资料（包括观测记录、放样单）、图表（包括断面图、测量控制网计算资料）要统一编号，妥善保管。对所有观测记录，必须保持完整，不得任意撕页，记录中间也不得无故留下空页；对所有观测数据，应随测随记，严禁转抄、伪造，文字与数字力求清晰、整齐、美观。对取用的已知数据、资料均应由两人独立进行百分之百的检查报测量工程师校核、项目总工审批，确信无误后经工程师签字方可提供使用。5、测量核实工程的施工测量放线完毕后，项目部及时向工程师申请对所有相关内容进行审验，另外要随时协助工程师检查建筑物的放线，还应将所有标记和标线保持清晰。6、项目部从以下几个方面对工程师测量核实工作给予协助：（1）进行所有必要的计算，数据表达清楚，结果精确，以备核实之用。（2）裸露出被盖住的水准点。第6页共39页第5页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共39页（3）从需要的标线上移走机械和障碍物。（4）停止引起地面振动的作业，以免影响清晰的视域或引起折射。（5）提供有经验的人员做测量协助工作，提供工程师认为对控制和辅助测量可选用的材料。（6）清除所有防碍测量的积水。（7）采取所有必要的安全措施。（8）当现有资料不能满足工程的准确测量时，应提供补充的测量和计算资料。1.2围堰施工1、根据本工程设计图纸及建筑物特性，围堰用粘土麻袋迎水面呈梯次垒放，在迎水面铺设塑料膜防渗。（1）基础...
