《安全管理论文》之垃圾焚烧烟气排放连续监测系统的应用 VIP免费

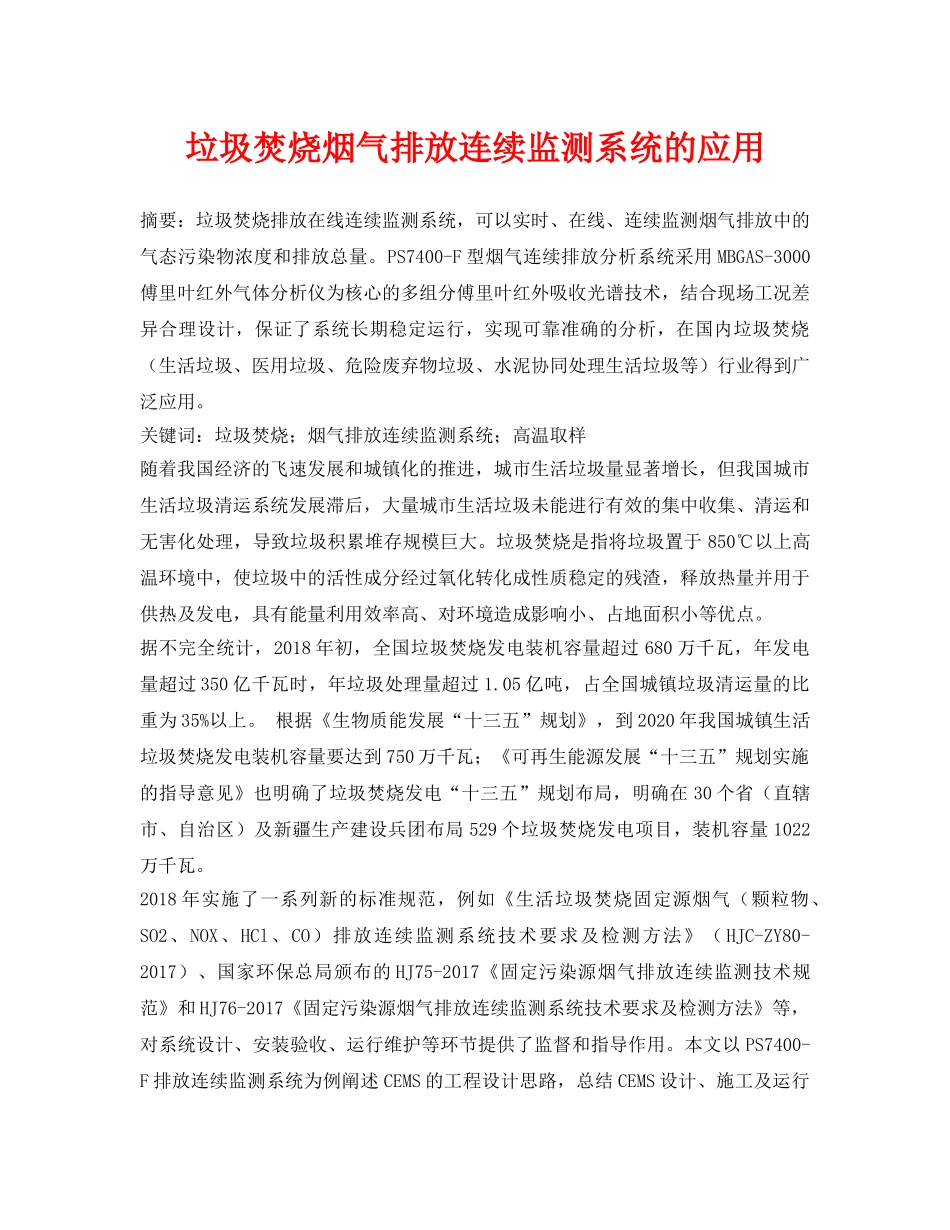

垃圾焚烧烟气排放连续监测系统的应用摘要：垃圾焚烧排放在线连续监测系统，可以实时、在线、连续监测烟气排放中的气态污染物浓度和排放总量。PS7400-F型烟气连续排放分析系统采用MBGAS-3000傅里叶红外气体分析仪为核心的多组分傅里叶红外吸收光谱技术，结合现场工况差异合理设计，保证了系统长期稳定运行，实现可靠准确的分析，在国内垃圾焚烧（生活垃圾、医用垃圾、危险废弃物垃圾、水泥协同处理生活垃圾等）行业得到广泛应用。关键词：垃圾焚烧；烟气排放连续监测系统；高温取样随着我国经济的飞速发展和城镇化的推进，城市生活垃圾量显著增长，但我国城市生活垃圾清运系统发展滞后，大量城市生活垃圾未能进行有效的集中收集、清运和无害化处理，导致垃圾积累堆存规模巨大。垃圾焚烧是指将垃圾置于850℃以上高温环境中，使垃圾中的活性成分经过氧化转化成性质稳定的残渣，释放热量并用于供热及发电，具有能量利用效率高、对环境造成影响小、占地面积小等优点。据不完全统计，2018年初，全国垃圾焚烧发电装机容量超过680万千瓦，年发电量超过350亿千瓦时，年垃圾处理量超过1.05亿吨，占全国城镇垃圾清运量的比重为35%以上。根据《生物质能发展“十三五”规划》，到2020年我国城镇生活垃圾焚烧发电装机容量要达到750万千瓦；《可再生能源发展“十三五”规划实施的指导意见》也明确了垃圾焚烧发电“十三五”规划布局，明确在30个省（直辖市、自治区）及新疆生产建设兵团布局529个垃圾焚烧发电项目，装机容量1022万千瓦。2018年实施了一系列新的标准规范，例如《生活垃圾焚烧固定源烟气（颗粒物、SO2、NOX、HCl、CO）排放连续监测系统技术要求及检测方法》（HJC-ZY80-2017）、国家环保总局颁布的HJ75-2017《固定污染源烟气排放连续监测技术规范》和HJ76-2017《固定污染源烟气排放连续监测系统技术要求及检测方法》等，对系统设计、安装验收、运行维护等环节提供了监督和指导作用。本文以PS7400-F排放连续监测系统为例阐述CEMS的工程设计思路，总结CEMS设计、施工及运行维护的注意事项，希望对城市生活垃圾焚烧发电工程CEMS全生命周期的设计、施工及运行维护工作有所帮助[1]。1.系统介绍1.1系统用途和说明PS7400-F烟气排放连续监测系统，是专门用于气体组份分析的成套设备，基于傅里叶红外变换原理的多组分在线连续监测的系统，广泛应用于垃圾处理，包括锅炉、工业炉窑、焚烧炉等气体连续排放监测，监测组分有SO2、HF、HCL、NOx、CO、CO2、NH3、H2O等。样品气经过取样探头过滤和一体化电伴热管输送到系统预处理，预处理后的样气再进入分析仪，得到测量值。从取样探头至仪表气室全程加热保温在180℃，高温下连续工作的烟气监测系统[2]。无冷凝技术能够更好的适应水份含量重且样气中有强腐蚀气体的垃圾焚烧炉工艺尾气，确保了工艺烟道中各监测组份气体测量值不失真。高温取样同时避免了样气溶于水后对系统及仪表造成的腐蚀，大大提高了整套气体分析仪连续、稳定的运行时间。1.2系统组成系统主要由探头单元、吹扫单元、采样传输单元、样气处理单元、仪表单元、电源分配模块、通讯模块、温度控制模块、PLC控制器、数采仪、上位机等组成。其中，分析仪采用红外光谱技术，温度流一体测量仪集成有温度、压力、流速测量模块，能同时测量烟道内的压力、温度、流速，流速测量为皮托管原理。1.3通讯和数据存储系统充分考虑了生产数据的真实性和传输可靠性[3]，SR20-PLC提供MODBUSRS485协议，用于连接数采仪；SR40-PLC提供S7-TCP协议(转接到交换机)，用于上位机DAS（工控机）连接；DAS预留MODBUSRS232协议，用于大屏或DCS连接。按照HJ75、HJ76国标要求，设计符合要求的DAS软件，完成分钟、五分钟、日、月、年报表的数据和系统状态标志位记录，提供历史数据、状态信息、操作记录等查询功能。2.系统安装设备安装环境条件必须符合设备工作条件，需要考虑设备外部尺寸及与墙体的距离，安装位置尽可能减小振动，靠近采样点，样气能以最短的气路进入系统，废气能以最短的气路排出。为防止烟道中的粉尘堆积在法兰口，在法兰焊接于烟道时，探头法兰应有5-15°的倾斜。系统配备的采样管是电加热一体化伴热管...
