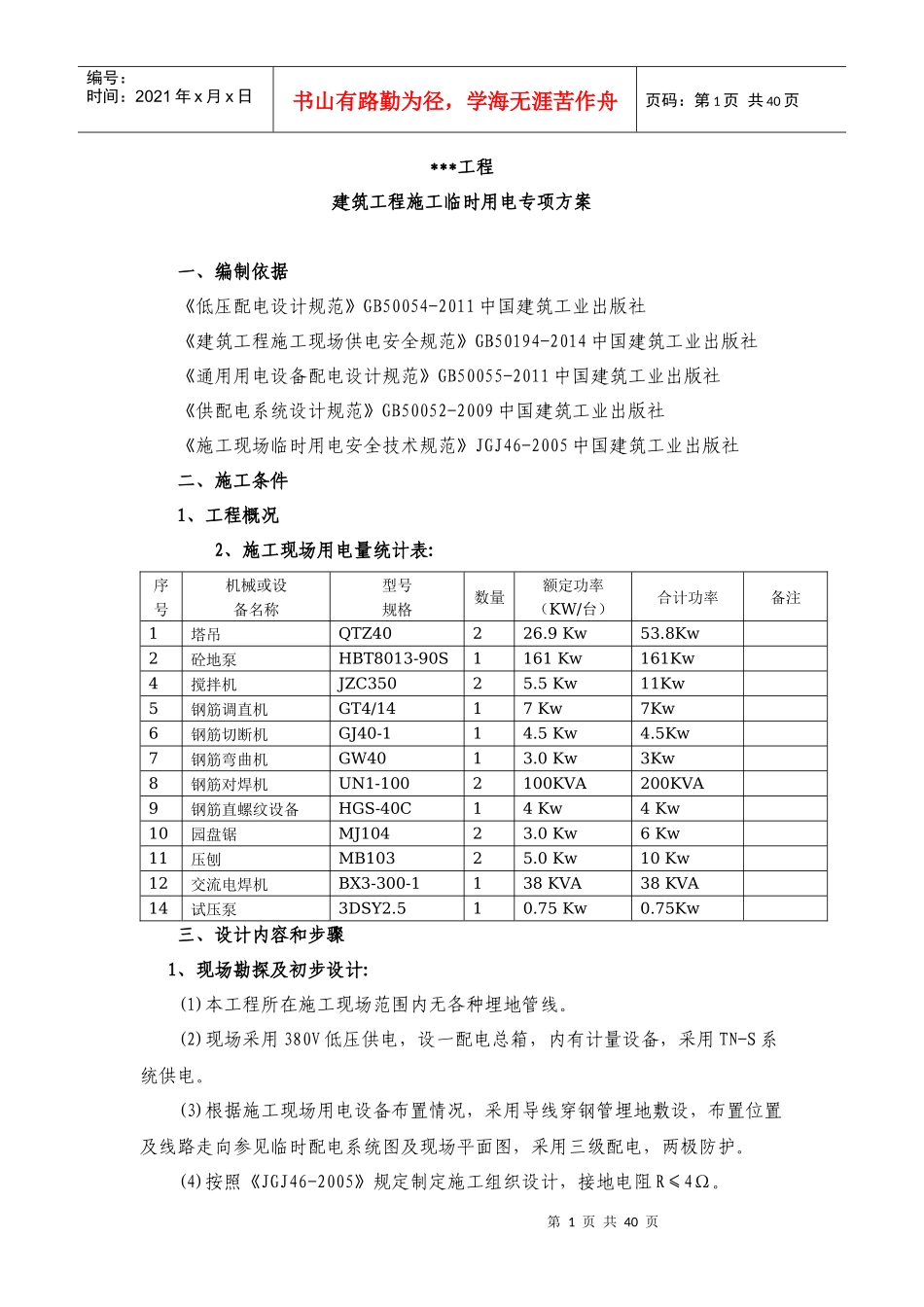

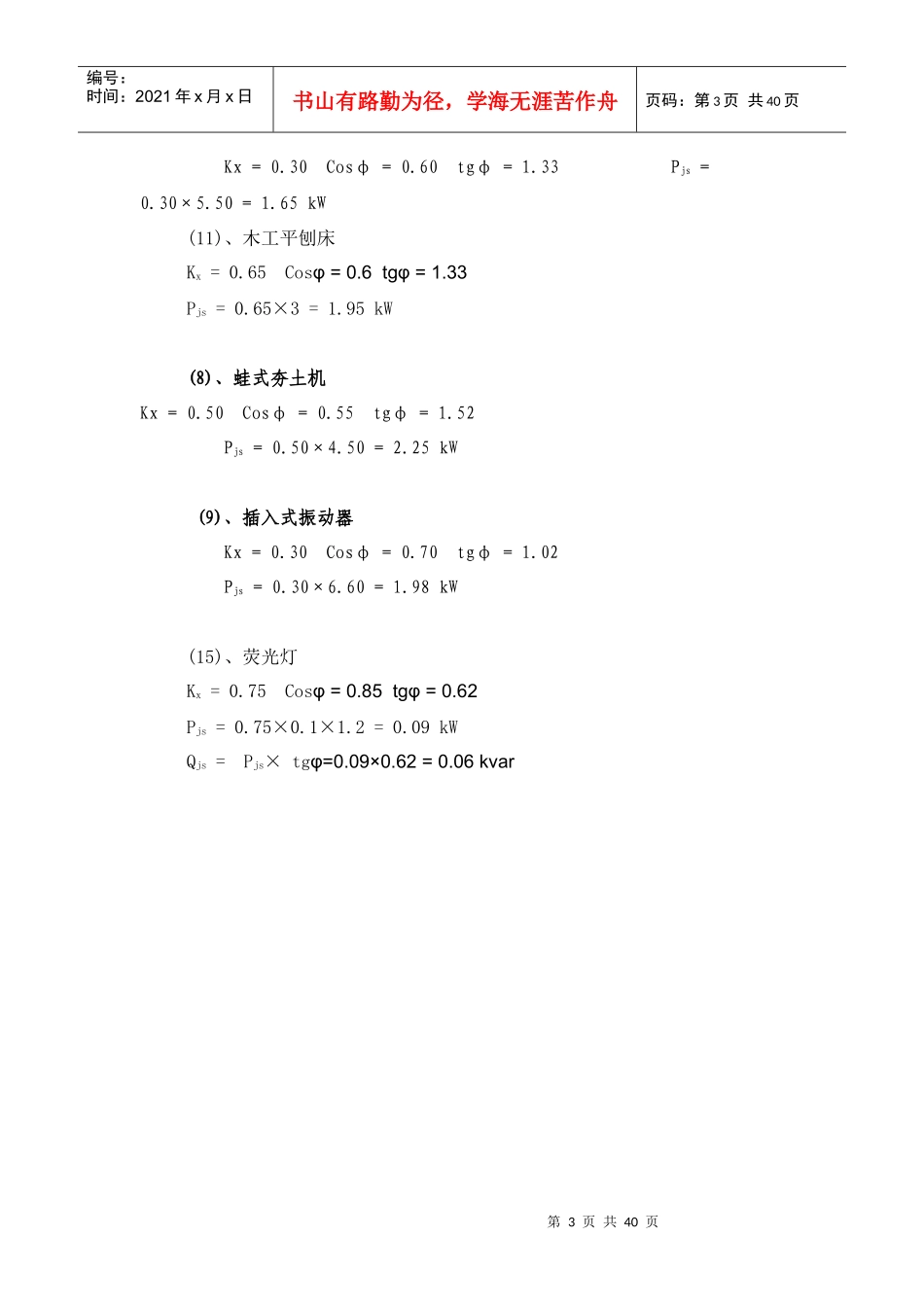

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页***工程建筑工程施工临时用电专项方案一、编制依据《低压配电设计规范》GB50054-2011中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-2014中国建筑工业出版社《通用用电设备配电设计规范》GB50055-2011中国建筑工业出版社《供配电系统设计规范》GB50052-2009中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社二、施工条件1、工程概况2、施工现场用电量统计表:序号机械或设备名称型号规格数量额定功率（KW/台）合计功率备注1塔吊QTZ40226.9Kw53.8Kw2砼地泵HBT8013-90S1161Kw161Kw4搅拌机JZC35025.5Kw11Kw5钢筋调直机GT4/1417Kw7Kw6钢筋切断机GJ40-114.5Kw4.5Kw7钢筋弯曲机GW4013.0Kw3Kw8钢筋对焊机UN1-1002100KVA200KVA9钢筋直螺纹设备HGS-40C14Kw4Kw10园盘锯MJ10423.0Kw6Kw11压刨MB10325.0Kw10Kw12交流电焊机BX3-300-1138KVA38KVA14试压泵3DSY2.510.75Kw0.75Kw三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页2、确定用电负荷:(1)、塔式起重机Kx=0.85Cosφ=0.6tgφ=1.33Pjs=0.85×53.8=45.73kWQjs=Pjs×tgφ=45.73×1.33=60.82kvar(2)、砼地泵Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×161=48.3kWQjs=Pjs×tgφ=48.3×1.02=49.266kvar(3)、自落式混凝土搅拌机Kx=0.75Cosφ=0.85tgφ=0.62Pjs=0.75×15.00=11.25kW(4)、钢筋调直机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×4.00=1.20kW(5)、钢筋切断机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×11.00=3.30kW(11)、钢筋弯曲机Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×6.00=1.80kW(6)、交流电焊机Kx=0.35Cosφ=0.40tgφ=2.29将Jc=50%统一换算到Jc1=100%的额定容量Pe=n×(Jc/Jc1)1/2×Pn=2×(0.50/1.00)1/2×23.40=33.09kWPjs=Kx×Pe=0.35×33.09=11.58kW(7)、木工圆锯第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页Kx=0.30Cosφ=0.60tgφ=1.33Pjs=0.30×5.50=1.65kW(11)、木工平刨床Kx=0.65Cosφ=0.6tgφ=1.33Pjs=0.65×3=1.95kW(8)、蛙式夯土机Kx=0.50Cosφ=0.55tgφ=1.52Pjs=0.50×4.50=2.25kW(9)、插入式振动器Kx=0.30Cosφ=0.70tgφ=1.02Pjs=0.30×6.60=1.98kW(15)、荧光灯Kx=0.75Cosφ=0.85tgφ=0.62Pjs=0.75×0.1×1.2=0.09kWQjs=Pjs×tgφ=0.09×0.62=0.06kvar第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页(31)总的计算负荷计算，总箱同期系数取Kx=0.90总的有功功率Pjs=Kx×ΣPjs=0.90×(2.25+1.50+2.20+1.98+2.25+8.00+15.94+9.66+1.20+3.30+1.80+11.58+11.25+3.00+4.50+15.00+3.30+3.30+1.80+11.58+15.94+1.65+3.00+2.20+2.94+0.60+0.66+2.25+2.40+22.50)=152.577kVA总的无功功率Qjs=Kx×ΣQjs=0.90×(3.42+2.00+2.93+2.02+3.42+10.67+21.25+9.86+1.22+3.37+1.84+26.54+6.97+4.56+6.83+11.25+3.37+3.37+1.84+26.54+21.25+2.20+2.25+2.93+3.92+0.80+0.88+3.00+3.20+13.94)=186.860kVA总的视在功率Sjs=(Pjs2+Qjs2)1/2=(152.5772+186.8602)1/2=241.239kVA总的计算电流计算Ijs=Sjs/(1.732×Ue)=241.239/(1.732×0.38)=366.536A3、选择变压器:根据计算的总的视在功率选择根据计算的总的视在功率选择SL7-250/10型三相电力变压器，它的容量为250.00kVA>241.24kVA能够满足使用要求，其高压侧电压为10kV同施工现场外的高压架空线路的电压级别一致。4、选择总箱的进线截面及进线开关:(1)选择导线截面：上面已经计算出总计算电流Ijs=366.536A，查表得室外架空线路40°C时铝芯塑料绝缘导线SL7-2...
