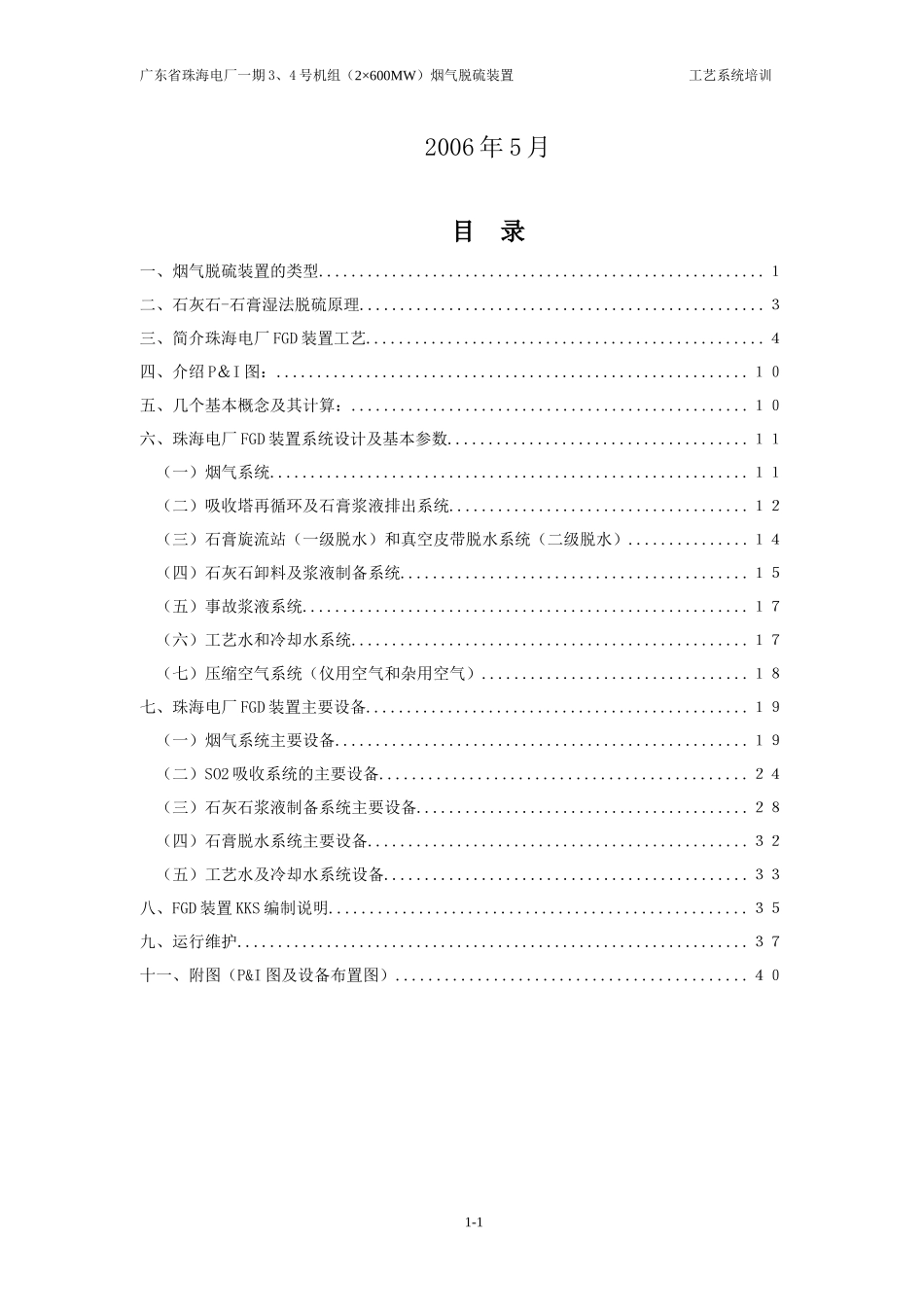

广东省珠海电厂一期3号、4号2×600MW机组烟气脱硫工程工艺系统中电投远达环保工程有限公司广东省珠海电厂一期3、4号机组（2×600MW）烟气脱硫装置工艺系统培训2006年5月目录一、烟气脱硫装置的类型.......................................................１二、石灰石-石膏湿法脱硫原理..................................................３三、简介珠海电厂FGD装置工艺.................................................４四、介绍P＆I图：..........................................................１０五、几个基本概念及其计算：.................................................１０六、珠海电厂FGD装置系统设计及基本参数.....................................１１（一）烟气系统...........................................................１１（二）吸收塔再循环及石膏浆液排出系统.....................................１２（三）石膏旋流站（一级脱水）和真空皮带脱水系统（二级脱水）...............１４（四）石灰石卸料及浆液制备系统...........................................１５（五）事故浆液系统.......................................................１７（六）工艺水和冷却水系统.................................................１７（七）压缩空气系统（仪用空气和杂用空气）.................................１８七、珠海电厂FGD装置主要设备...............................................１９（一）烟气系统主要设备...................................................１９（二）SO2吸收系统的主要设备.............................................２４（三）石灰石浆液制备系统主要设备.........................................２８（四）石膏脱水系统主要设备...............................................３２（五）工艺水及冷却水系统设备.............................................３３八、FGD装置KKS编制说明...................................................３５九、运行维护...............................................................３７十一、附图（P&I图及设备布置图）...........................................４０1-1第１页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共43页一、烟气脱硫装置的类型1、根据吸收剂及脱硫产物在脱硫过程中的干、湿状态，火力发电行业将烟气脱硫技术分为：干法、湿法、半干法脱硫三大类。（1）干法脱硫：干法烟气脱硫工艺均在干态下完成，无污水排放，烟气无明显降低，设备腐蚀较轻。但存在脱硫效率低、反应速度慢、石灰石利用率较低等问题，有些方法在设备大型化进程中具有很大困难，技术尚不成熟。干法脱硫主要有炉内喷钙技术：在锅炉燃烧末端喷入CaCO3（石灰石），烟气中的硫化物与石灰石发生化学反应，反应生成物随灰自然排掉，使烟气中的硫分减少，但要求温度不能太高，也不能太低，一般反应温度为800-1200℃，因温度高时，石灰石会被烧焦，温度低又不能发生反应。CaCO3烟气干法脱硫示意图（2）湿法脱硫：石灰石浆液进入吸收塔采用喷淋式喷出与烟气接触，吸收烟气中的SO2后进入氧化池氧化，生产出副产品石膏（CaSO4.2H2O）（3）半干法脱硫：半干法通具有在湿态下进行脱硫反应，在干态下处理脱硫产物的特点，可以兼备干法和湿法的优点，主要有：旋转喷雾法、炉内喷钙加尾部增湿活化法、Naro法、烟气循环硫化床脱硫法、电子束法（100万千伏电子枪）A、旋转喷雾法：将石灰石进入10000r/min以上旋转血口在中，吸收烟气中SO2气体后，被抛弃。B、Naro法：将制备好的石灰石浆液送入吸收塔内，经喷嘴排出后与第２页共43页第１页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共43页烟气接触，吸收烟气中的SO2后被排出。C、循环硫化法：将石灰石浆液送入上部和下部喷出，吸收烟气中的SO2后排出，而由除尘器来的烟气脱硫后再次返回除尘器，部分被抽回吸收塔再次脱硫。ESP烟囱CaCO3地沟旋转喷雾器ESPE...
