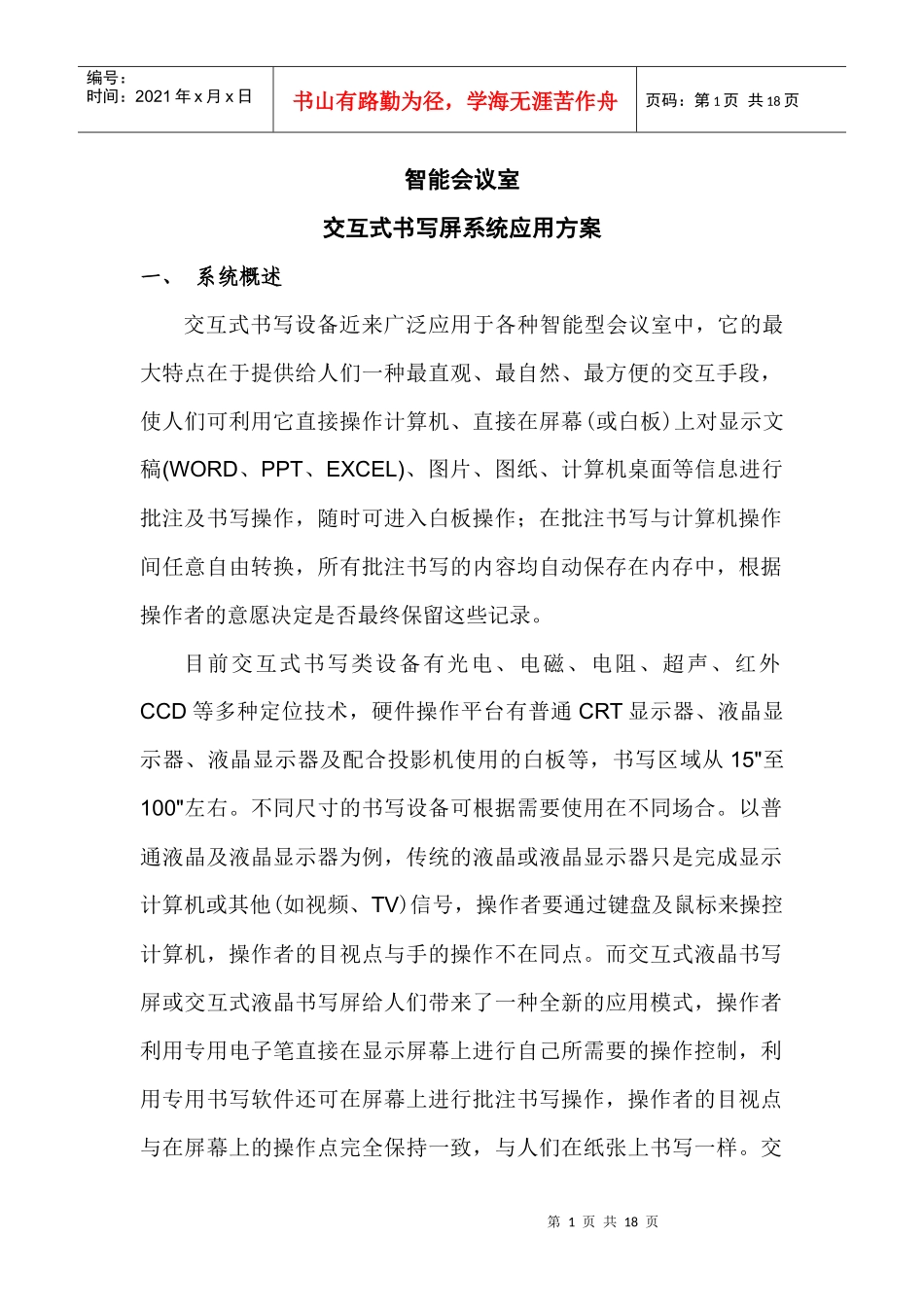

第1页共18页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共18页智能会议室交互式书写屏系统应用方案一、系统概述交互式书写设备近来广泛应用于各种智能型会议室中,它的最大特点在于提供给人们一种最直观、最自然、最方便的交互手段,使人们可利用它直接操作计算机、直接在屏幕(或白板)上对显示文稿(WORD、PPT、EXCEL)、图片、图纸、计算机桌面等信息进行批注及书写操作,随时可进入白板操作;在批注书写与计算机操作间任意自由转换,所有批注书写的内容均自动保存在内存中,根据操作者的意愿决定是否最终保留这些记录。目前交互式书写类设备有光电、电磁、电阻、超声、红外CCD等多种定位技术,硬件操作平台有普通CRT显示器、液晶显示器、液晶显示器及配合投影机使用的白板等,书写区域从15"至100"左右。不同尺寸的书写设备可根据需要使用在不同场合。以普通液晶及液晶显示器为例,传统的液晶或液晶显示器只是完成显示计算机或其他(如视频、TV)信号,操作者要通过键盘及鼠标来操控计算机,操作者的目视点与手的操作不在同点。而交互式液晶书写屏或交互式液晶书写屏给人们带来了一种全新的应用模式,操作者利用专用电子笔直接在显示屏幕上进行自己所需要的操作控制,利用专用书写软件还可在屏幕上进行批注书写操作,操作者的目视点与在屏幕上的操作点完全保持一致,与人们在纸张上书写一样。交第2页共18页第1页共18页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共18页互式书写设备的出现,使传统的只有单一显示功能的显示器提升为智能的人机交互设备,极大的方便了人们的操作过程。在宏观经济研究院的智能会议室方案中,根据会议室的大小和用途选用了两种定位技术的交互式书写设备:19"液晶书写屏、70"液晶书写屏。尽管这两种设备的定位技术及硬件平台不同,但所使用的应用软件是完全相同的。也就是说在这两种不同的硬件平台上,利用同一个应用软件可完成相同的功能或达到相同的效果。二、设备描述两种交互式书写设备的型号为:KPS-S19:19"鸿合交互式液晶书写屏;HVL-S70:70"鸿合交互式液晶书写屏;19"交互式液晶书写屏可安置在会议室内会议桌的升降器上,会议中可自动升起,会议后可降于会议桌桌面以下,每个席位前安置一台供参会者使用。70"交互式液晶书写屏安置在会议桌左前侧,供报告人讲演时使用。KPS-S19W交互式液晶书写屏LCD类型TFT技术电磁感应显示尺寸对角线19英寸,纵横比16:9显示分辨率1440×900数位板分辨率1000lpi第3页共18页第2页共18页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共18页对比度500:1坐标精度±0.5mm压力级别1024亮度300cd/m²行频31.47-70.64KHz像数间距0.285×0.285mm响应时间16ms传输率180点/秒最大感应高度5mm或更高功耗40W有效操作区域410.4×256.5mm观察角度右85°,左85°,上80°,下80°输出接口AnalogueSub-D(VGA)模拟口15针输入信号AnalogueSub-D(VGA)模拟口15针接口USB外型尺寸455(W)mmx305(H)mmx55(D)mm第4页共18页第3页共18页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共18页HVL-S70规格参数第5页共18页第4页共18页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共18页型号HVL-S70显示尺寸70英寸显示面积1553.44mm×875.56mm显示比例16:9物理解析度1920×1080色彩度16.7M亮度600cd/m2对比度5000:1响应时间5ms可视角度178°图像制式PAL/SECAM,NTSC(Option)声音制式BG,DK,I,(M/N,L,L’Option)视频输入/输出RF(75ohm)1路输入VGA3路输入/1路输出CVBS1路输入/1路输出S-VIDEO1路输入YCbCr/YPbPr2路输入HDMI2路输入USB1路输入(视频格式avi\mpg\dat\vob\div\mov\mkv\rm\rmvb\mp4\mjpeg\ts\trp\wmv\asf\flv;音频格式wma\mp3\m4a;图片格式jpg\bmp\png)音频输入/输出VGA1路输入CVBS/S-VIDEO1路输入/1路输出YCbCr/YPbPr2路输入同轴音频SPDIF1路输出内置喇叭左右声道输出8Ω×10W×2(自动音量控制,环绕立体声均衡器,自动音量平衡)控制输入RS2321路输入触摸输入USB1路输入触摸及书写特性感应方式红外技术特性基于HID的...
