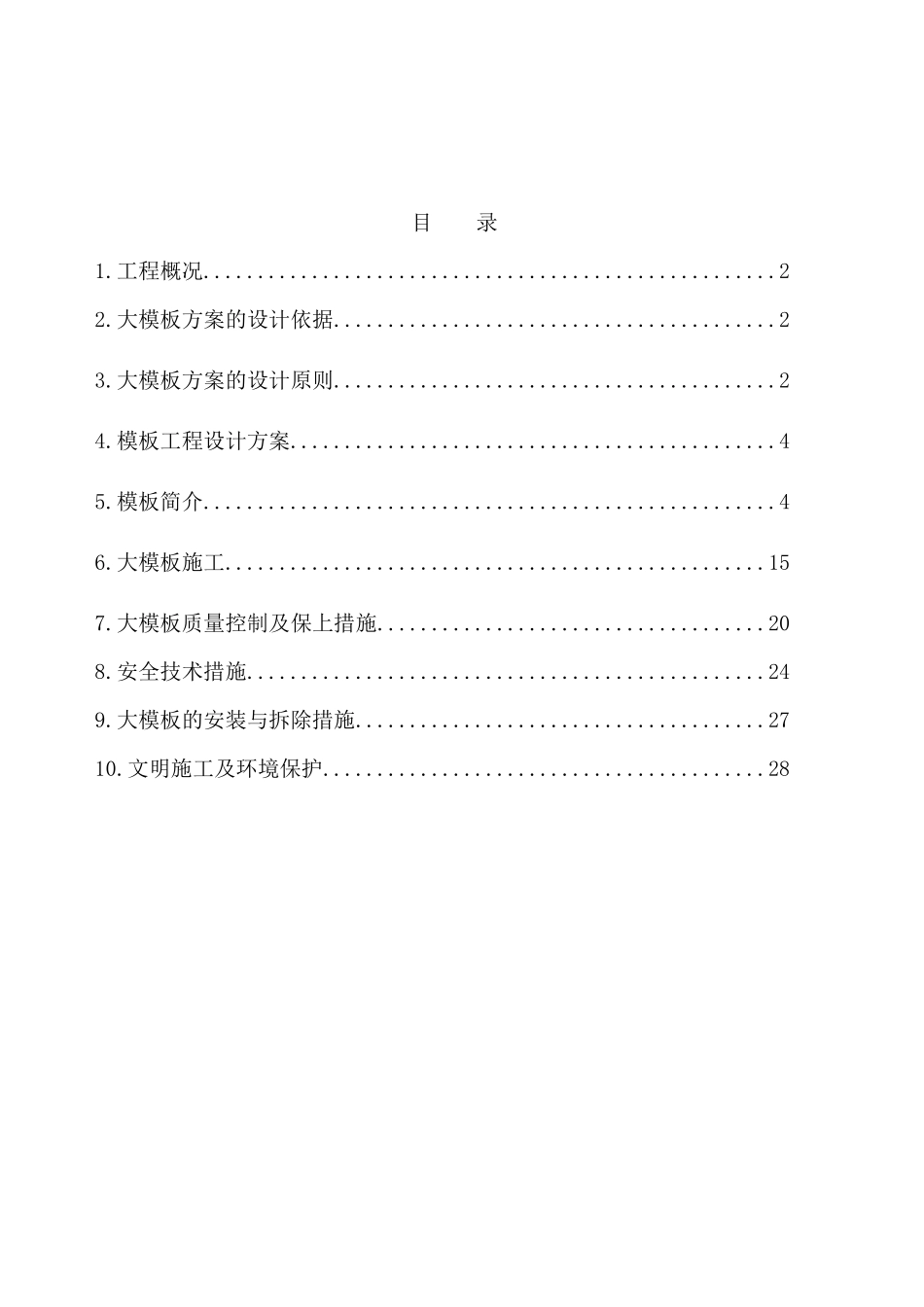

陕西澄城泰和嘉苑住宅小区保障性住房工程19#、20#楼大模板施工方案编制人：审核人：批准人：陕西建工集团第七建筑工程有限公司2013年3月5日目录1.工程概况.....................................................22.大模板方案的设计依据.........................................23.大模板方案的设计原则.........................................24.模板工程设计方案.............................................45.模板简介.....................................................46.大模板施工..................................................157.大模板质量控制及保上措施....................................208.安全技术措施................................................249.大模板的安装与拆除措施......................................2710.文明施工及环境保护.........................................281.工程概况工程名称澄城泰和嘉苑住宅小区19#、20#楼工程地址陕西澄城北关斜路南侧施工单位陕西建工集团第七建筑工程有限公司结构形式剪力墙结构墙厚200mm/250mm层数地下一层，地上二十八层标准层层高2.9m2.大模板方案的设计依据2.1.经审核的工程施工图纸及相关技术资料2.2.建筑工程大模板技术规程（JGJ74-2003）2.3.建筑施工模板安全技术规范（JGJ162-2008)2.4.清水混凝土结构的施工规范。2.5.浇筑时混凝土对大模板产生的最大侧压力60KN/m2.2.6.采用厂商（86）系列全钢大模板。3.大模板方案的设计原则3.1.在保证施工安全和砼质量的前提下，满足强度、刚度的要求。3.2.结构合理，选材恰当，尽量做到一次性投资少、周转率高。3.3.构造简单，制作、装拆灵活，模板组合方便，确保堆放、组装、拆模时的方便和自身稳定。3.4.模板拼缝严密，规格尺寸准确，多标准，多通用，最大限度的满足施工中的实际需要，达到适用、经济、合理、安全。4.模板工程设计方案4.1.模板配置范围本工程大模板配置范围：模板按标准层配置，墙体变截面、变墙体时增配角模及堵板。标准层模板及角模在非标准层周转使用时，不足的墙体模板配置多层板、木模等，采取钢木结合的方式施工。4.2.施工区流水段的划分及流水方向本工程结构施工采用流水施工工艺。流水段的合理划分是保证工程进度和施工质量以及高效进行现场施工组织管理的前提条件，通过合理的流水段划分，能够确保劳动力及各工种（钢筋工、混凝土、模板、架子工）的不间断流水作业，材料（钢筋、混凝土、模板、架料）的合理流水供应，机械设备（塔吊）的高效使用。模板采用合理的设计方式，减少塔吊的吊次，提高了塔吊的周转率，减少模板拼缝，提高施工质量，从而加快工程进度。根据施工方要求，本工程模板为2个流水段，配置为1段向2段流水使用，流水不足增配模板。4.3.模板配置模板及角模配置原则：模板及角模按标准层配置。模板及角模高度：标准层高为2900mm，内外墙模板等高，模板配置高度为2820mm，阴角模高度为2900mm，电梯井及楼梯间悬空模板下包80mm，高度为2900mm。阳角模和异形角模高度同相邻的大模板。针对本工程外墙周圈的结构特点，配置吊梆模的方法，其优点是避免了导墙的浇筑，解决了层与层之间的接茬漏浆问题，而且内外墙模板没有区别，可以互换使用，不仅降低了模板投入，而且提高了施工效率。根据本工程的特点。门窗洞口处大模板全部断开，配置梁模，梁模包括：梁侧模、梁下堵板。配置梁模的方法可以有效保证门窗洞口的位置尺寸及浇筑效果。外墙装饰沿，窗套、空调机板,(指不与顶板同一标高）采取后浇方式。5、大模板简介根据施工技术需要及达到清水混凝土墙体效果，本工程采用86体系拼装式全钢大模板。拼装式全钢大模板具有刚度大、拼缝少、板面平整度好等特点。根据工程结构形式、大模板施工整体性的特点及开间进深尺寸确定模板规格，在塔吊起吊重量允许的条件下，模板尽量加工成大块，一般单面墙配备1～2块大钢模。其优点有：A：拼装模板可适用于各种功能不同的建筑或构筑物，通用性强;B：钢框结构合理，模板钢度大，周转次数多；C：模板幅面大，减少塔吊吊次及工人操作时间；D：混凝土墙面成型后缝隙少...
