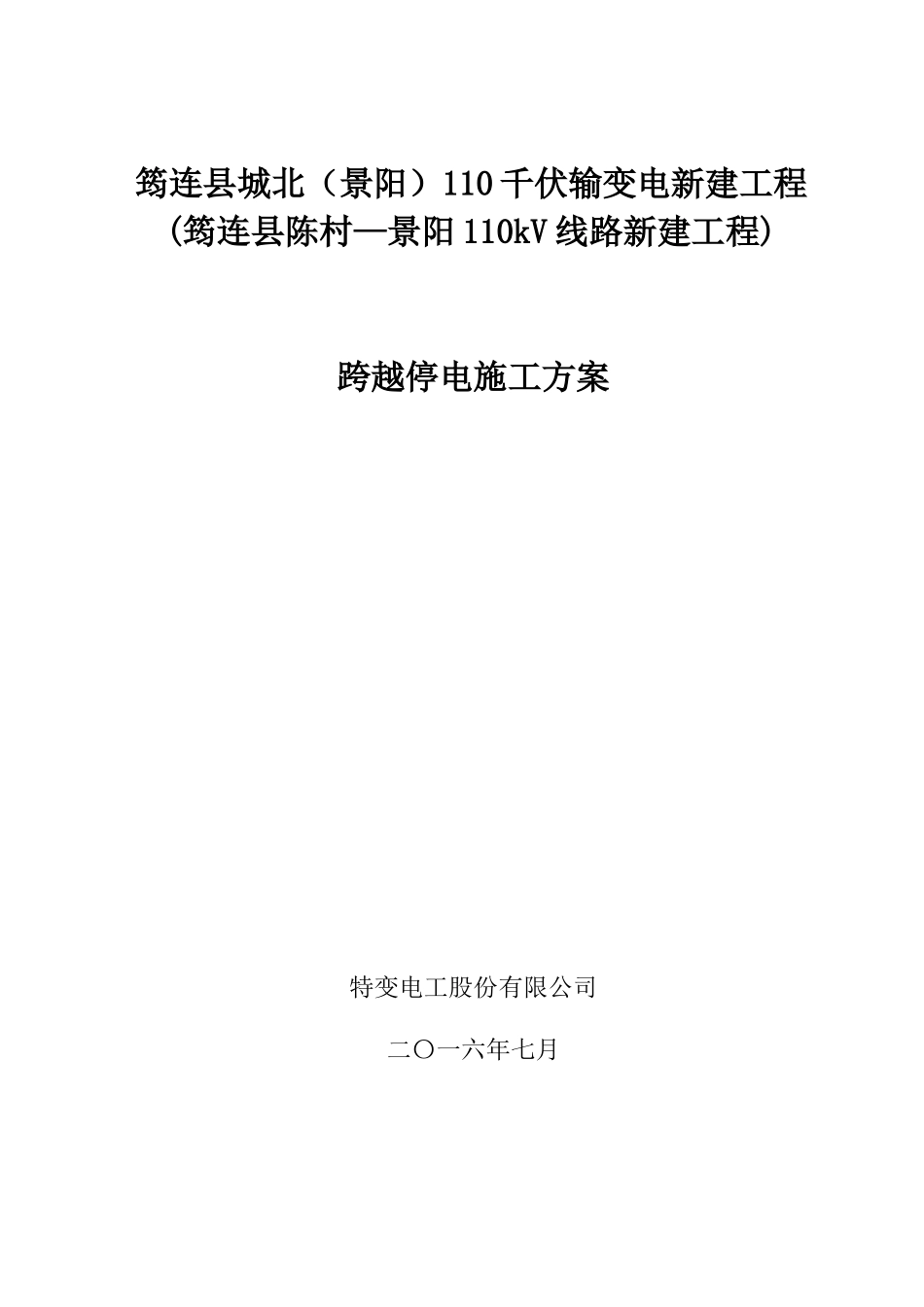

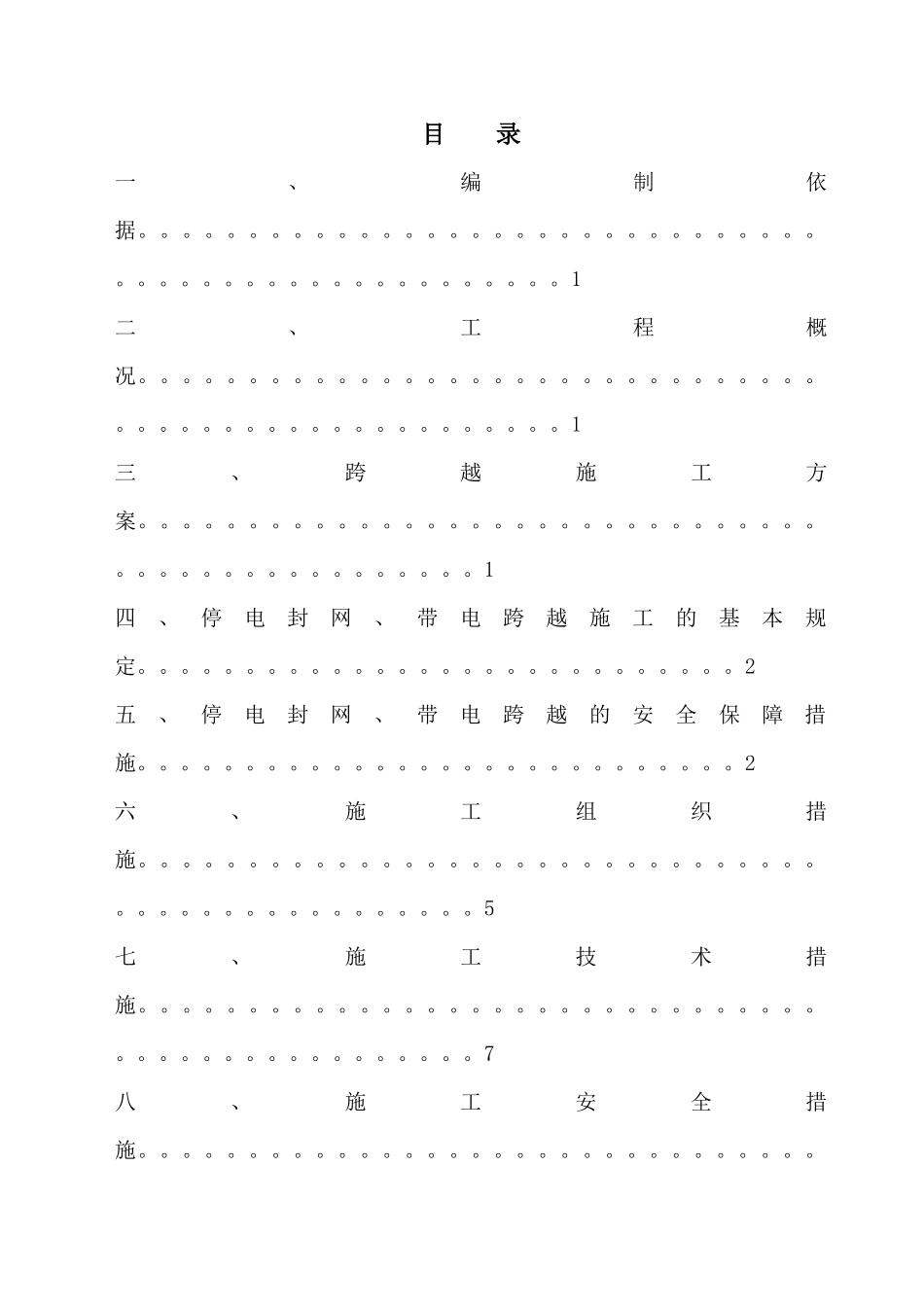

筠连县城北（景阳）110千伏输变电新建工程(筠连县陈村—景阳110kV线路新建工程)跨越停电施工方案特变电工股份有限公司二〇一六年七月目录一、编制依据。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1二、工程概况。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1三、跨越施工方案。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1四、停电封网、带电跨越施工的基本规定。。。。。。。。。。。。。。。。。。。。。。。。。。。。2五、停电封网、带电跨越的安全保障措施。。。。。。。。。。。。。。。。。。。。。。。。。。。。2六、施工组织措施。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。5七、施工技术措施。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。7八、施工安全措施。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。13九、文明施工与环境保护措施。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。19十、应急预案。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。21一、编制依据1.《电力建设安全工作规程》(架空电力线路部分)(DL5009·2-2013)；2.《110～750kV架空送电线路施工及验收规范》(GB50233-2014)；3.国家电网公司《输变电工程安全文明施工标准》(Q/GDW250-2009)；4.《国家电网公司基建安全管理规定》（国家电网基建（2011）1753号）；5.跨越电力线路架线施工规程(DL/T5106-1999)；6.《国家电网公司电网工程施工安全风险识别、评估及控制办法（试行）》(国家电网基建〔2011〕1758号)；7.《输变电工程建设标准强制性条文实施管理规程》Q/GBW248-20088.《国家电网公司电力安全工作规程（线路部分）》，（国家电网安监〔2009〕664号）；9.《110千伏－500千伏架空电力线路工程施工质量及评定规程》（DL/T5168－2002）、10.现场实测数据二、工程概况陈村至景阳110kV线路新建工程从在建陈村110kV变电站出线构架起，至拟建景阳110kV变电站进线构架止的单回110kV线路本体设计，线路全长约13.7km。导线选用JL/G1A-240/30钢芯铝绞线，一根地线选用JLB20A-95铝包钢绞线，另一根地线选用OPGW-90复合光缆。全线铁塔共38基，耐张塔26基，直线塔12基，全线主要交叉跨越35kV电力线2次，10kV电力线15次，10kV以下电力线18次。为保证筠连县陈村—景阳110kV线路新建工程的架线工程顺利施工，保证被跨越线路的安全运行，提高施工安全管理水平，保障施工人员的身心健康和控制预防事故的发生，针对即将开始的放紧线分部工程施工工序，项目部本着“安全第一、预防为主、综合治理”的原则，制跨越电力线路施工四措一案，在施工中各级施工人员必须从思想上高度重视安全工作，在行为上遵守电力建设安全工作规程，依据安全施工措施操作，确保工程安全顺利开展。三、跨越施工方案1.跨越施工方案：①搭设前需向电力线路运行单位进行申报、备案，经批准后严格按照方案要求进行施工；施工跨越时需办理停电跨越工作票，工作完后终结工作票。具体方案如下：1)跨越施工前，施工方到现场勘查，跨越处附近地形平坦，周围地形为戈壁滩。根据跨越点勘测数据，由项目总工组织编写跨越施工四措一案，经施工方、监理方会审后，报筠连县电力公司进行会审。2)四措一案经运行管理单位审核会签批准后，在运行管理单位备案，施工方及时到运行管理单位输电工区办理线路第一种工作票(明确被跨线路的跨越时间和作业任务：在工作票中明确封网搭设时被跨线路将禁止合闸)。3)工作完后终结工作票。之后办理线路第二种工作票(明确被跨线路的跨越时间和作业任务：在工作票中明确进行带电展放光缆、导线、附件安装时被跨线路将退出重合闸)。4)工作完后终结工作票。之后办理线路第一种工作...
