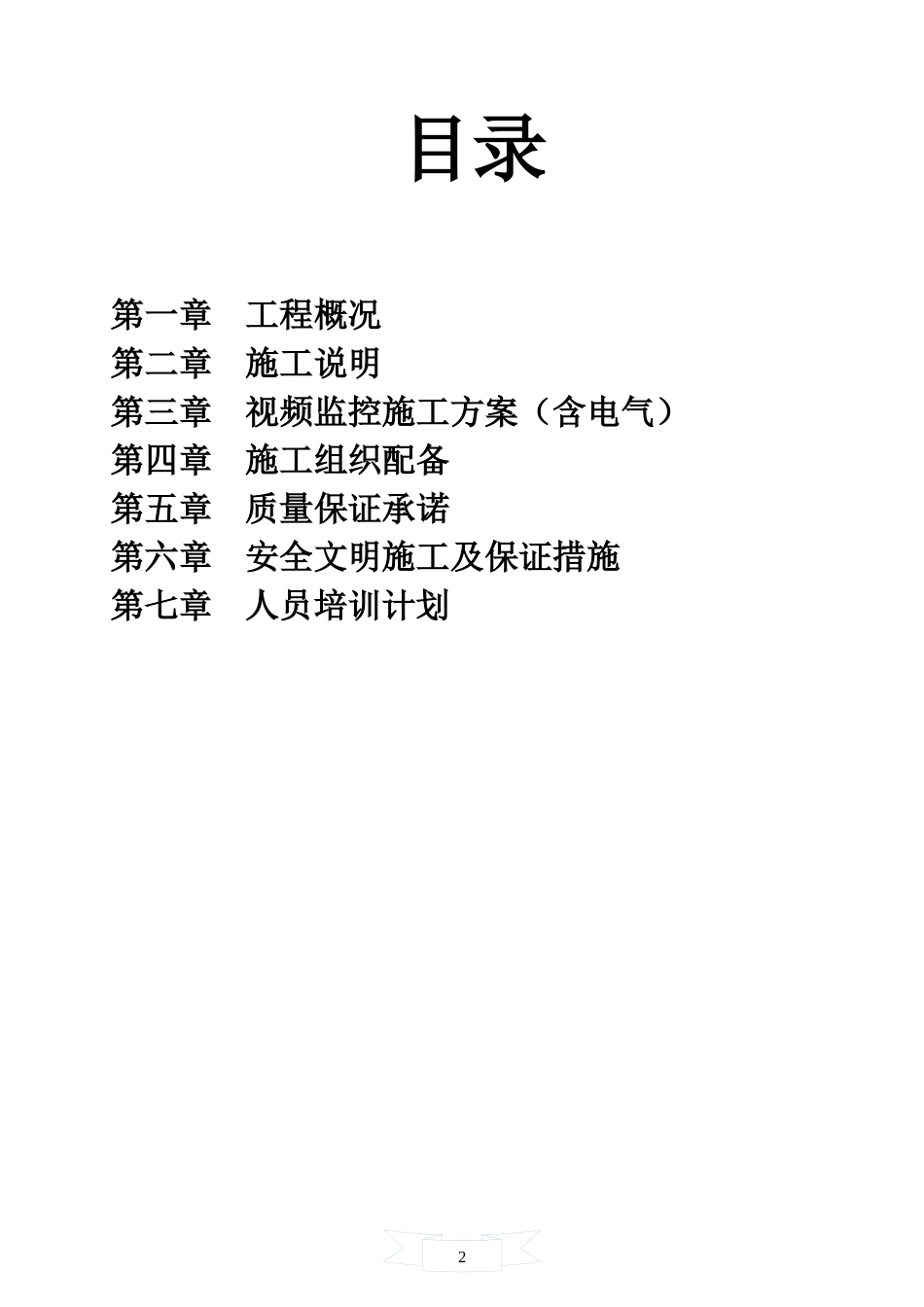

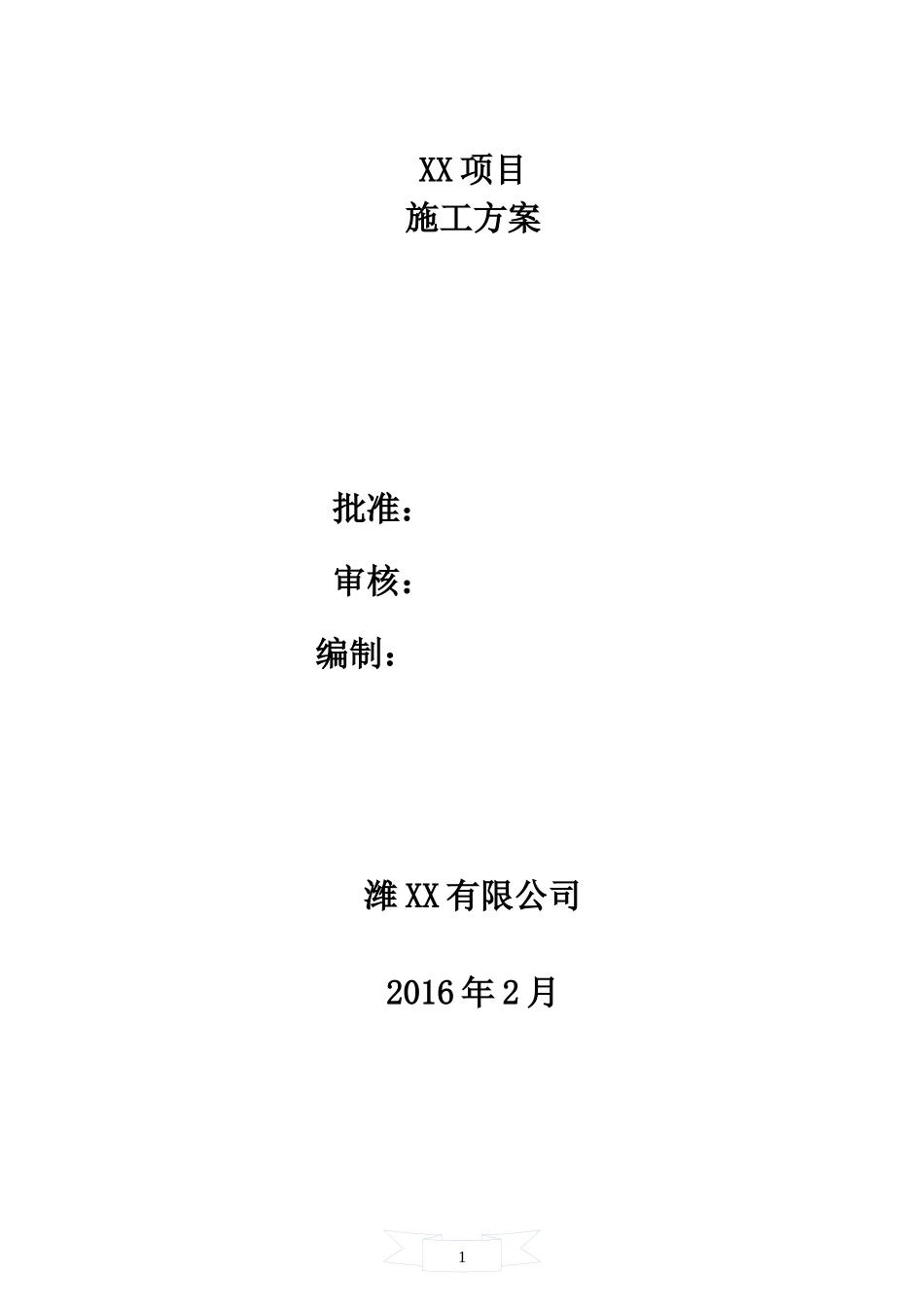

1XX项目施工方案批准：审核：编制：潍XX有限公司2016年2月2目录第一章工程概况第二章施工说明第三章视频监控施工方案（含电气）第四章施工组织配备第五章质量保证承诺第六章安全文明施工及保证措施第七章人员培训计划3第一章工程概况1.1工程范围XX厂内监控安装。1.2工程地点主题XX厂5#高炉、回转窑、矿槽、喷煤、1#烧结机、原料区监控安装项目施工现场。1.3总体施工范围描述1.3.1主体光缆铺设1.3.2监控摄像头及其附属设备（监控支架、监控电源、收发器）1.3.3主控室矩阵屏幕的安装调试1.4具体施工范围1.4.1监控主控室到每一个监控点（监控点根据施工要求经现场勘查后确定）1.4.2取电处到摄像头所配防尘配电箱（电源就近取电）监控电源线缆第4页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共65页1.4.3低压控制设备（每个防尘配电箱内配备一路空气开关及对应三位插排）第二章施工说明2.1编制说明本施工组织设计的编制原则是根据本工程的实际情况和具体条件。发挥我公司的经验优势，对本工程进行合理的组织、科学的管理、不断的采用新工艺、新技术，有效的利用现有的人力、物力、财力、积极配合业主的总体协调工作，利用有限的工期，严格贯彻我公司一贯的质量管理制度、安全文明施工制度，并服从业主和监理的领导和指导，在确保整个工程进度的同时，力求在施工过程中实现优质、搞笑，向业主提供满意的工程和服务。2.2编制依据系统招标文件工程设计图纸国家现行施工规范、操作规程、验收标准凌钢有关规定和指导性文件凌钢厂区内施工条件第5页共65页第4页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共65页本公司丰富的设计和施工经验第三章视频监控施工方案3.1工程的施工技术、施工方法、工艺流程3.1.1施工程序线缆敷设→设备安装→设备调试→投入试运行→竣工资料整理→验收交付使用3.1.2主要施工方法3.1.2.1系统安装按照施工设计要求，明确安防系统中各种设备与摄像机的安装位置，明确各位置的设备型号和安装尺寸，根据产品样本确定安装要求。根据安防系统设备的技术参数，配合厂区原线缆通道确定好各设备安装所需的位置。根据安防系统设备供应商提供的技术参数和施工设计的要求。第6页共65页第5页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共65页配置供电线路。摄像机应安装在监视目标附近，不易受外界损伤的地方。其安装位置不易影响现场设备和工作人员的正常活动。通常最低安装高度室内为2.50米，室外3.50米。摄像机的镜头应从光源方向对准监视目标，镜头应避免受强光直射。从摄像机引出的电缆留有1m的余量，以便不影响摄像机的转动。摄像机避免逆光安装。在监控室内的终端设备，在人力允许的情况下，可与摄像机的安装同时进行。监控室装修完成且电源线、接地线、各视频电缆、控制电缆敷设完毕后，将机柜及控制台运入安装。机架底座与地面固定，安装竖直平稳，垂直偏差不超过3‰；几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不大于10mm，两个机柜中间缝隙不大于10mm。控制台正面与墙的净距不小于1.2m，侧面与墙或其他设备的净距不小于0.8m。第7页共65页第6页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共65页监控室内电缆理直后从地槽或墙槽引入机架、控制台底部，再引到各设备处。所有电缆成捆绑扎，在电缆两端留适当余量。3.1.2.2电气类施工方案一、光缆工程施工1.光缆工程的材料运输与保管1.1在运输装卸过程中，严禁使光缆及光缆盘收到损伤，严禁将光缆盘直接由车上推下，光缆盘严禁平放运输，平放贮存。1.2运输或滚动光缆盘前，保证光缆盘牢固，光缆绕紧并绑紧。滚动时顺着光缆盘上的剪头指示或光缆的缠紧方向。1.3光缆及其附件到达现场后，应按下列要求及时进行检查：产品的技术文件应齐全。光缆型号、规格、长度应符合订货要求，附件应齐全，光缆外观严禁受损。光缆封端应严密，当外观检查有怀疑时应进行受潮判断或实验。2.光缆保护管的加工及敷设2.1光缆保护管的材质规格应符合设计要求第8页共65页第7页共65页编号：时间...
