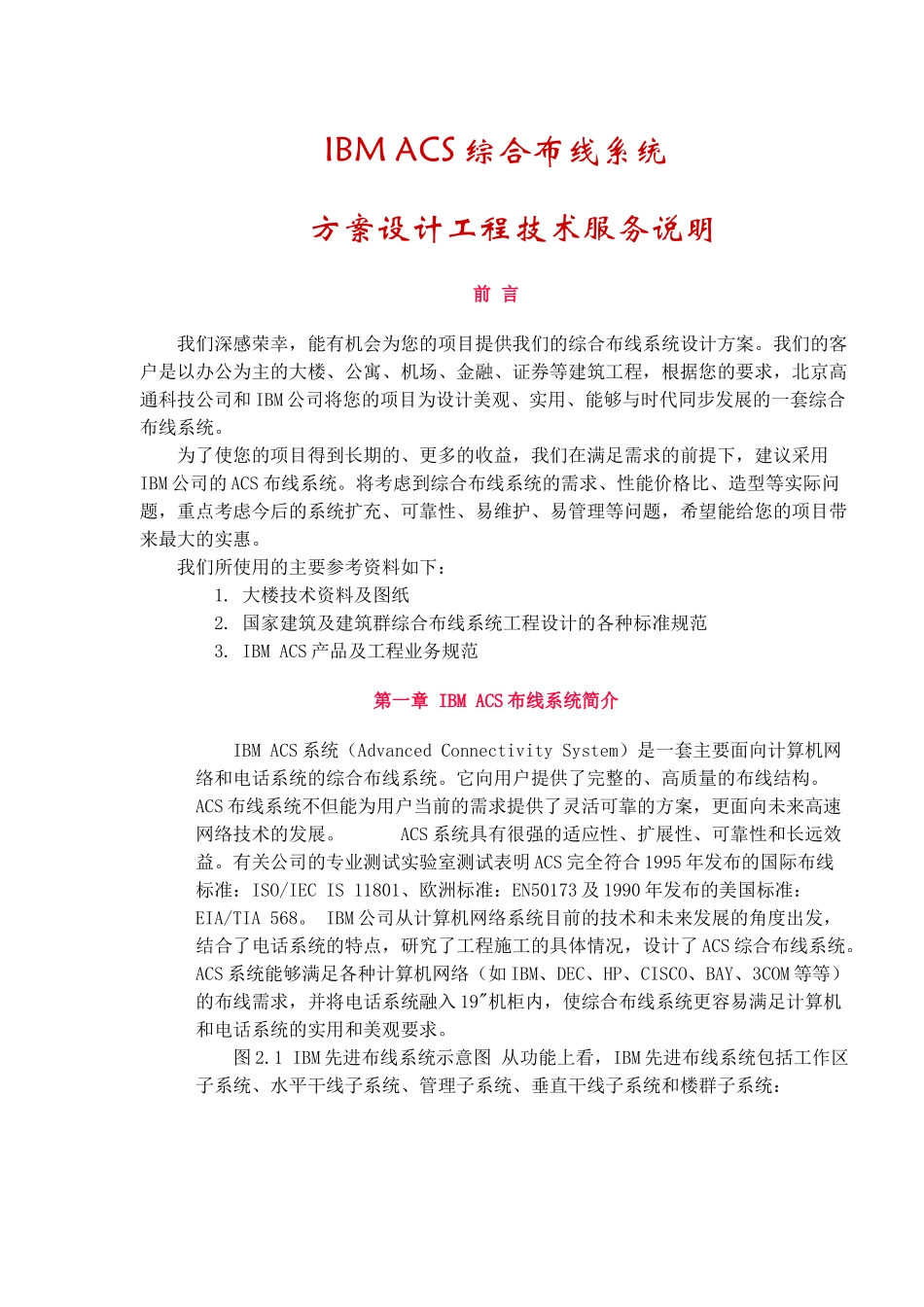

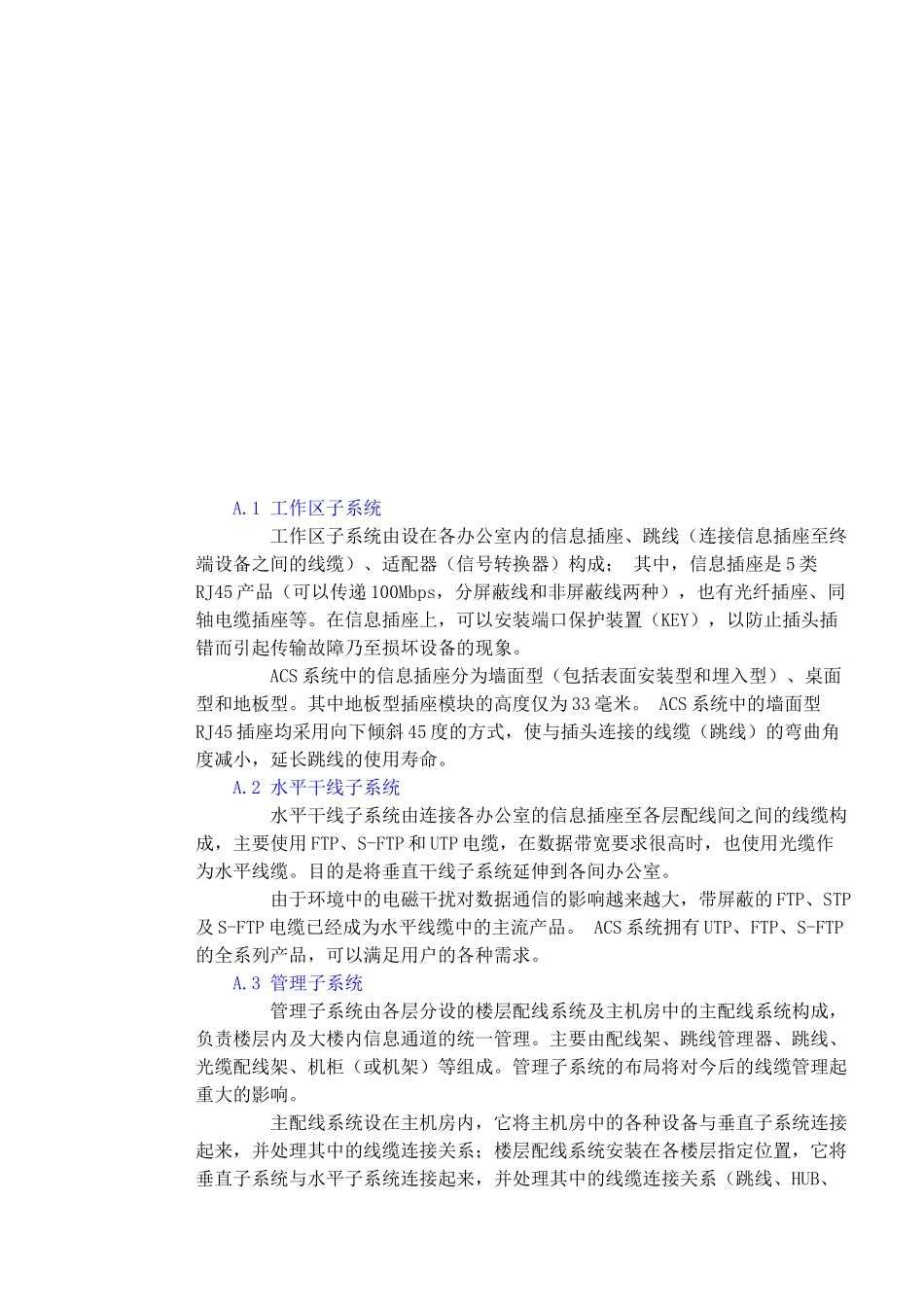

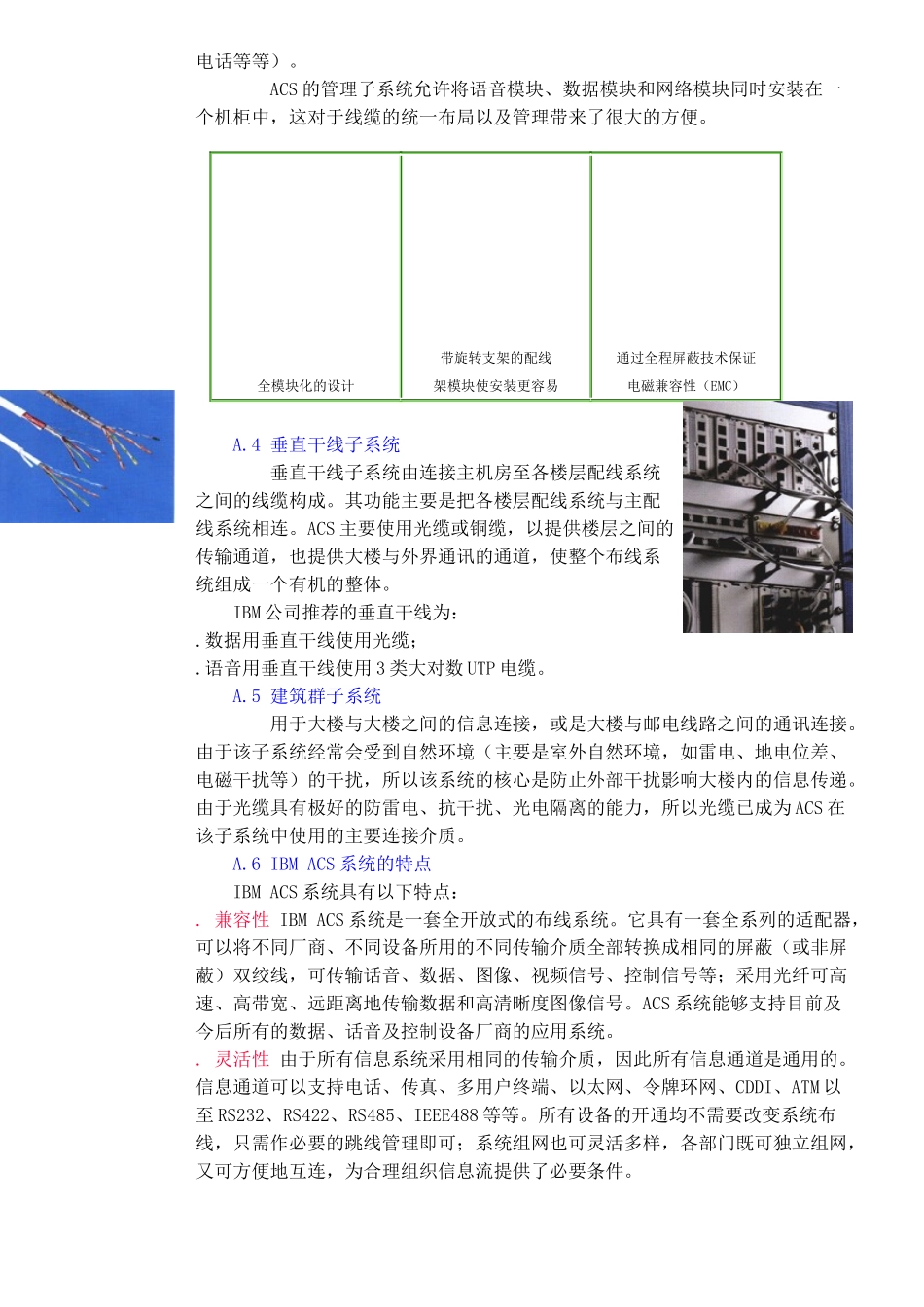

IBMACS综合布线系统方案设计工程技术服务说明前言我们深感荣幸，能有机会为您的项目提供我们的综合布线系统设计方案。我们的客户是以办公为主的大楼、公寓、机场、金融、证券等建筑工程，根据您的要求，北京高通科技公司和IBM公司将您的项目为设计美观、实用、能够与时代同步发展的一套综合布线系统。为了使您的项目得到长期的、更多的收益，我们在满足需求的前提下，建议采用IBM公司的ACS布线系统。将考虑到综合布线系统的需求、性能价格比、造型等实际问题，重点考虑今后的系统扩充、可靠性、易维护、易管理等问题，希望能给您的项目带来最大的实惠。我们所使用的主要参考资料如下：1.大楼技术资料及图纸2.国家建筑及建筑群综合布线系统工程设计的各种标准规范3.IBMACS产品及工程业务规范第一章IBMACS布线系统简介IBMACS系统（AdvancedConnectivitySystem）是一套主要面向计算机网络和电话系统的综合布线系统。它向用户提供了完整的、高质量的布线结构。ACS布线系统不但能为用户当前的需求提供了灵活可靠的方案，更面向未来高速网络技术的发展。ACS系统具有很强的适应性、扩展性、可靠性和长远效益。有关公司的专业测试实验室测试表明ACS完全符合1995年发布的国际布线标准：ISO/IECIS11801、欧洲标准：EN50173及1990年发布的美国标准：EIA/TIA568。IBM公司从计算机网络系统目前的技术和未来发展的角度出发，结合了电话系统的特点，研究了工程施工的具体情况，设计了ACS综合布线系统。ACS系统能够满足各种计算机网络（如IBM、DEC、HP、CISCO、BAY、3COM等等）的布线需求，并将电话系统融入19"机柜内，使综合布线系统更容易满足计算机和电话系统的实用和美观要求。图2.1IBM先进布线系统示意图从功能上看，IBM先进布线系统包括工作区子系统、水平干线子系统、管理子系统、垂直干线子系统和楼群子系统：A.1工作区子系统工作区子系统由设在各办公室内的信息插座、跳线（连接信息插座至终端设备之间的线缆）、适配器（信号转换器）构成；其中，信息插座是5类RJ45产品（可以传递100Mbps，分屏蔽线和非屏蔽线两种），也有光纤插座、同轴电缆插座等。在信息插座上，可以安装端口保护装置（KEY），以防止插头插错而引起传输故障乃至损坏设备的现象。ACS系统中的信息插座分为墙面型（包括表面安装型和埋入型）、桌面型和地板型。其中地板型插座模块的高度仅为33毫米。ACS系统中的墙面型RJ45插座均采用向下倾斜45度的方式，使与插头连接的线缆（跳线）的弯曲角度减小，延长跳线的使用寿命。A.2水平干线子系统水平干线子系统由连接各办公室的信息插座至各层配线间之间的线缆构成，主要使用FTP、S-FTP和UTP电缆，在数据带宽要求很高时，也使用光缆作为水平线缆。目的是将垂直干线子系统延伸到各间办公室。由于环境中的电磁干扰对数据通信的影响越来越大，带屏蔽的FTP、STP及S-FTP电缆已经成为水平线缆中的主流产品。ACS系统拥有UTP、FTP、S-FTP的全系列产品，可以满足用户的各种需求。A.3管理子系统管理子系统由各层分设的楼层配线系统及主机房中的主配线系统构成，负责楼层内及大楼内信息通道的统一管理。主要由配线架、跳线管理器、跳线、光缆配线架、机柜（或机架）等组成。管理子系统的布局将对今后的线缆管理起重大的影响。主配线系统设在主机房内，它将主机房中的各种设备与垂直子系统连接起来，并处理其中的线缆连接关系；楼层配线系统安装在各楼层指定位置，它将垂直子系统与水平子系统连接起来，并处理其中的线缆连接关系（跳线、HUB、电话等等）。ACS的管理子系统允许将语音模块、数据模块和网络模块同时安装在一个机柜中，这对于线缆的统一布局以及管理带来了很大的方便。全模块化的设计带旋转支架的配线架模块使安装更容易通过全程屏蔽技术保证电磁兼容性（EMC）A.4垂直干线子系统垂直干线子系统由连接主机房至各楼层配线系统之间的线缆构成。其功能主要是把各楼层配线系统与主配线系统相连。ACS主要使用光缆或铜缆，以提供楼层之间的传输通道，也提供大楼与外界通讯的通道，使整个布线系统组成一个有机的整体。IBM公司推荐的垂直干线为：.数据用垂直干线使用光缆；.语音用垂直干线...
