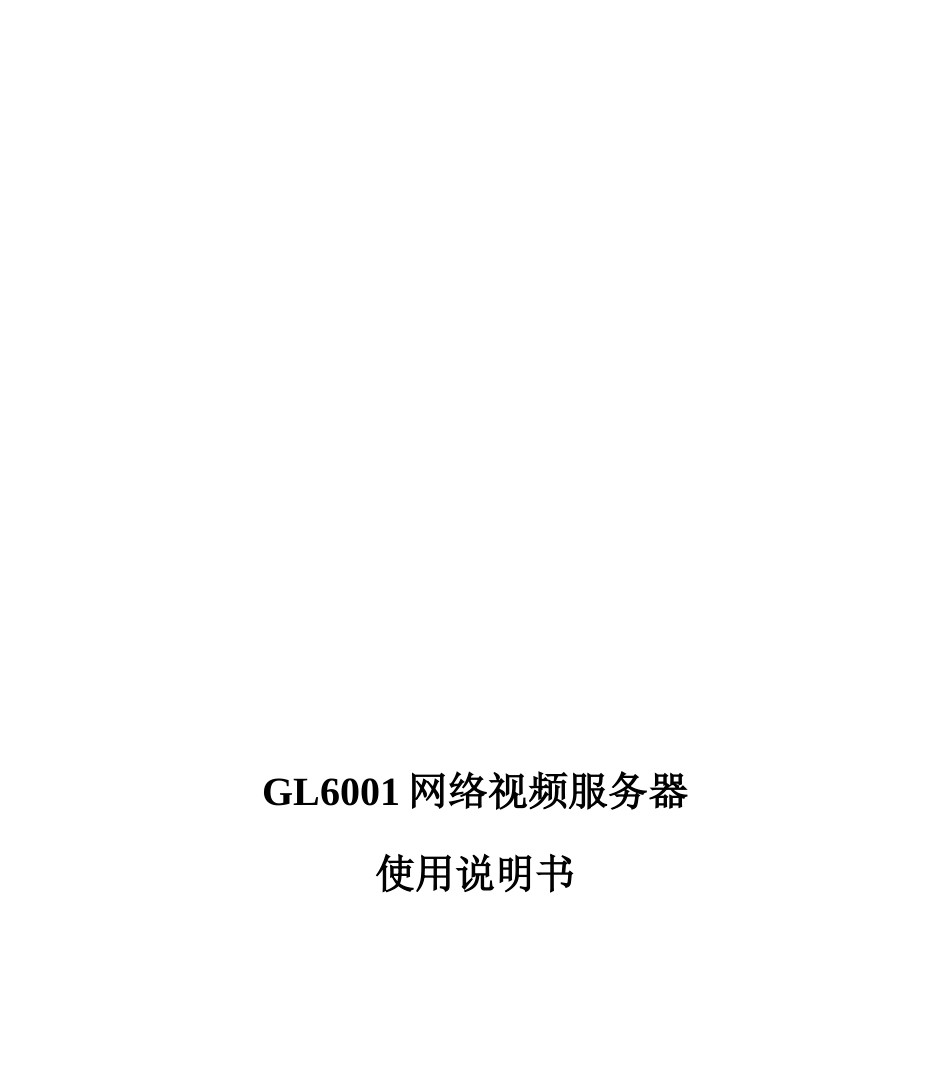

GL6001网络视频服务器使用说明书VIP免费

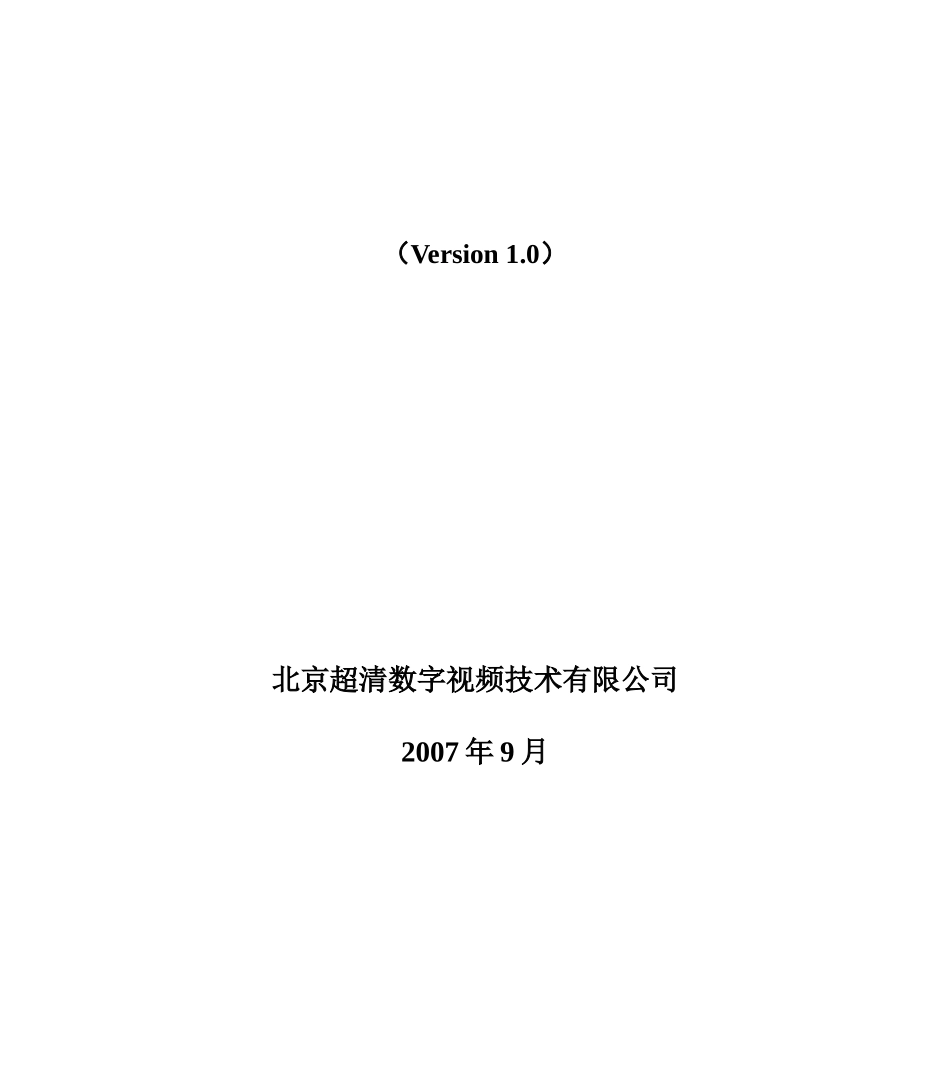

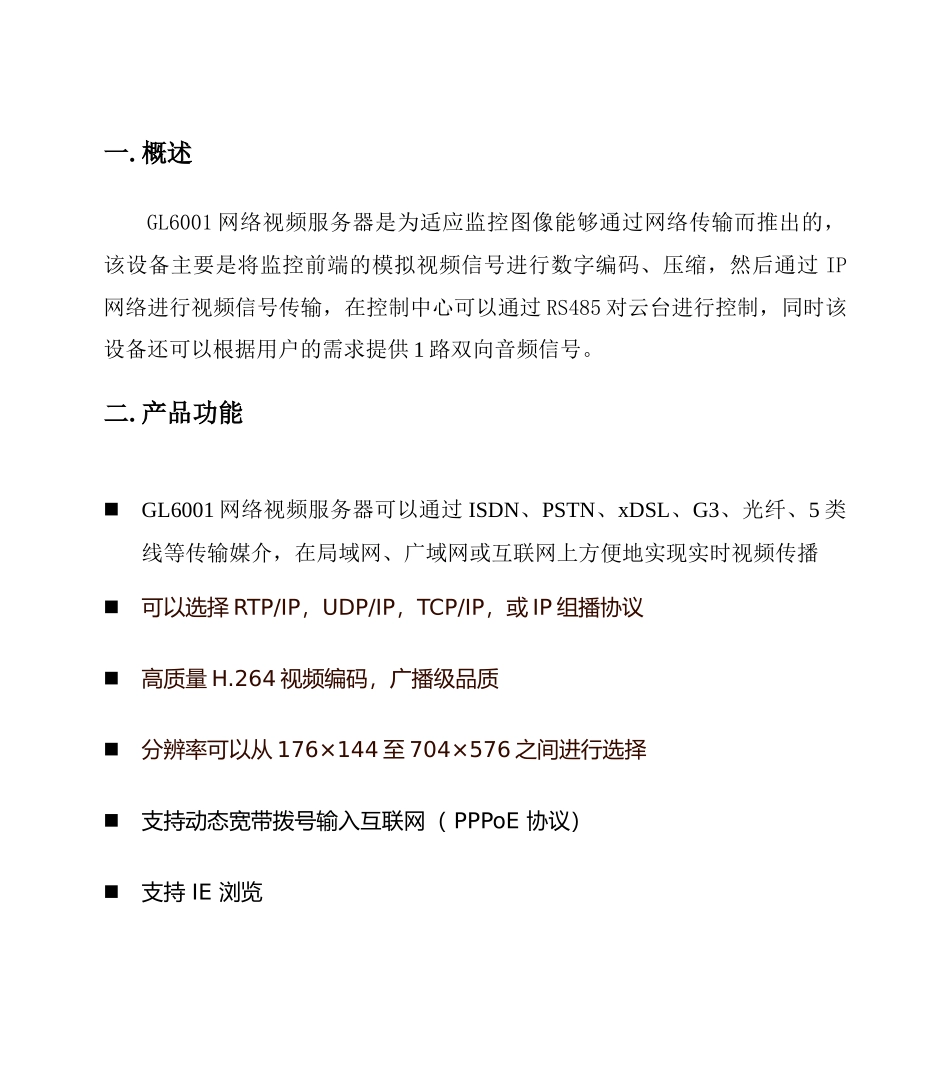

GL6001网络视频服务器使用说明书（Version1.0）北京超清数字视频技术有限公司2007年9月一.概述GL6001网络视频服务器是为适应监控图像能够通过网络传输而推出的，该设备主要是将监控前端的模拟视频信号进行数字编码、压缩，然后通过IP网络进行视频信号传输，在控制中心可以通过RS485对云台进行控制，同时该设备还可以根据用户的需求提供1路双向音频信号。二.产品功能GL6001网络视频服务器可以通过ISDN、PSTN、xDSL、G3、光纤、5类线等传输媒介，在局域网、广域网或互联网上方便地实现实时视频传播可以选择RTP/IP，UDP/IP，TCP/IP，或IP组播协议高质量H.264视频编码，广播级品质分辨率可以从176×144至704×576之间进行选择支持动态宽带拨号输入互联网（PPPoE协议）支持IE浏览可以通过RS232/RS485对云台和镜头进行控制可选的双向音频接口，支持耳机/麦克风或线路输入/输出可根据需要提供告警输入和告警输出接口可选的双向音频接口，支持耳机/麦克风或线路输入/输出视频丢失报警三.产品面板示意图图1设备连接板示意图后面板上有1个BNC接头，对应的是视频输入。三芯针状的接头是音频输出接口，用来接麦克风或音箱。绿色的是电源指示灯，主要用来显示电源的状态，当设备电源出现故障时，电源灯是灭的。设备提供了1个RS485控制接口，主要用来接报警输入输出和控制云台使用的，RS485接口采用凤凰端子。3.1电源接口该设备提供了两个12V的电源接口，一个使用的是端子排，一个使用的是插座，如上图所示。3.2RS485控制接口RS485串口主要是被用来控制摄像机云台的转动，该串口采用4端口的凤凰端子，下面是引脚的定义：3●←→●A（＋）4●←→●B（－）注意：设备图标上RS485端子的正负印反了。3.3音频接口设备的音频接口为针状接头，通过设备配件包中提供的连接头连接，接头的为三个孔状，孔的附近有1、2、3数字，凹槽朝上，凹槽对应的是3，左边是1，右边是2，下面是三个孔的定义：1●←→●音频入2●←→●音频出3●←→●公共地四.装箱清单GL6001视频服务器1台配件1袋说明书1本产品合格证1张软件随一批设备提供一张安装光盘，其软件安装说明在提供的软件中均有说明。不随单个硬件一起提供，特此说明。五.技术参数☆视频指标视频输入：1路视频输入,1Vpp-75欧姆连接口：BNC阴性压缩方式：H.264传输帧率：单路视频，每秒1-25帧可选分辨率：从176×144到704×576可选带宽：从10Kbit/sec.至2Mbit/sec.可设置图像标准：PAL制☆串口指标端口：RS4852线（最大：19.2kbps）物理接口：凤凰端子运行方式透明串口,支持异步串口协议☆音频指标音频输出：1路，-46至-3dBV—最小16欧姆接口：莲花头☆网络接口接口标准：以太网10/100Base-T连接口：RJ-45插口协议：RTP/IP，UDP/IP，TCP/IP，或组播IP☆功率电源电压12VDC±10%功耗最大不超过6W☆物理指标环境温度-20°C～55°C湿度95%不冷凝
