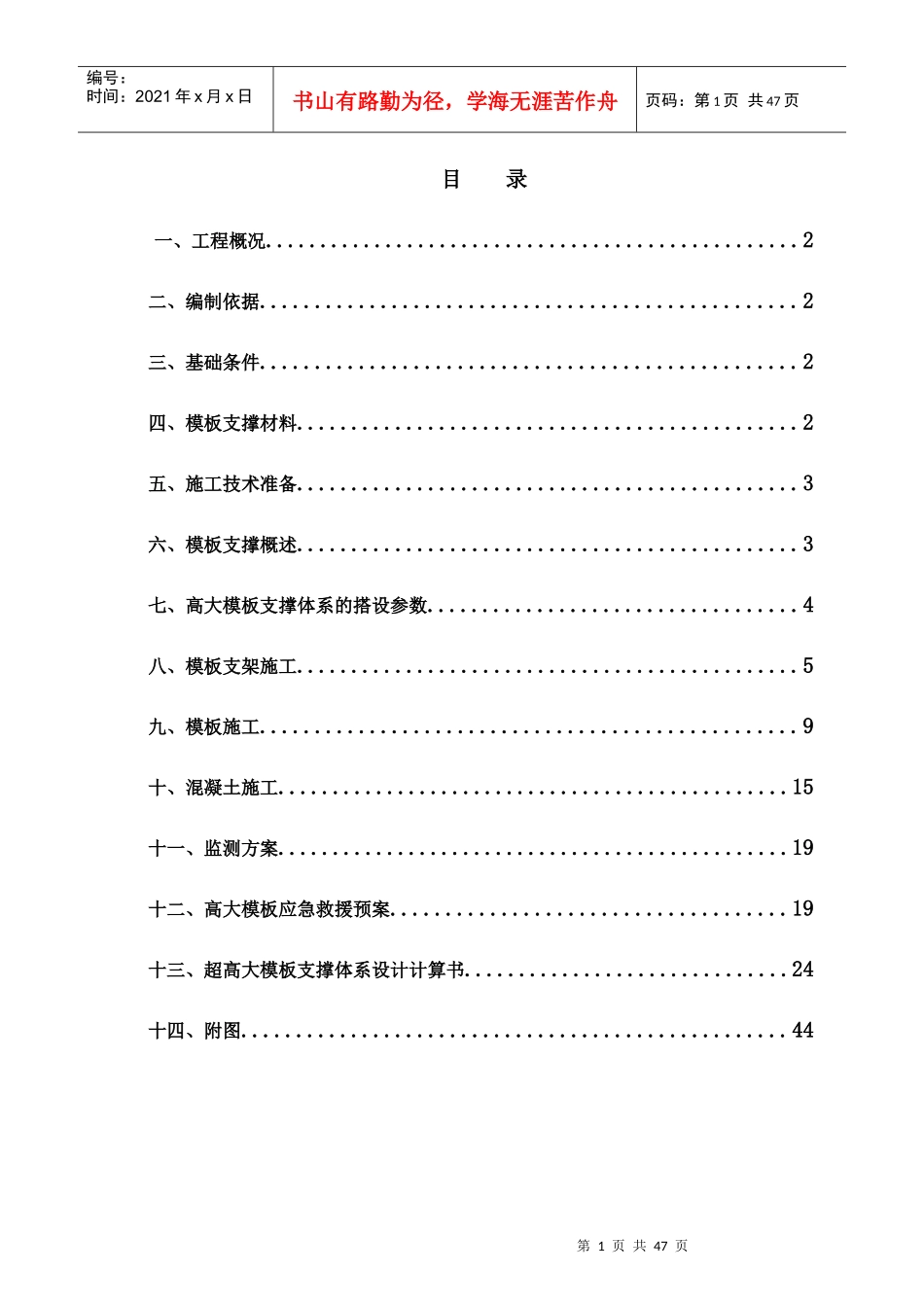

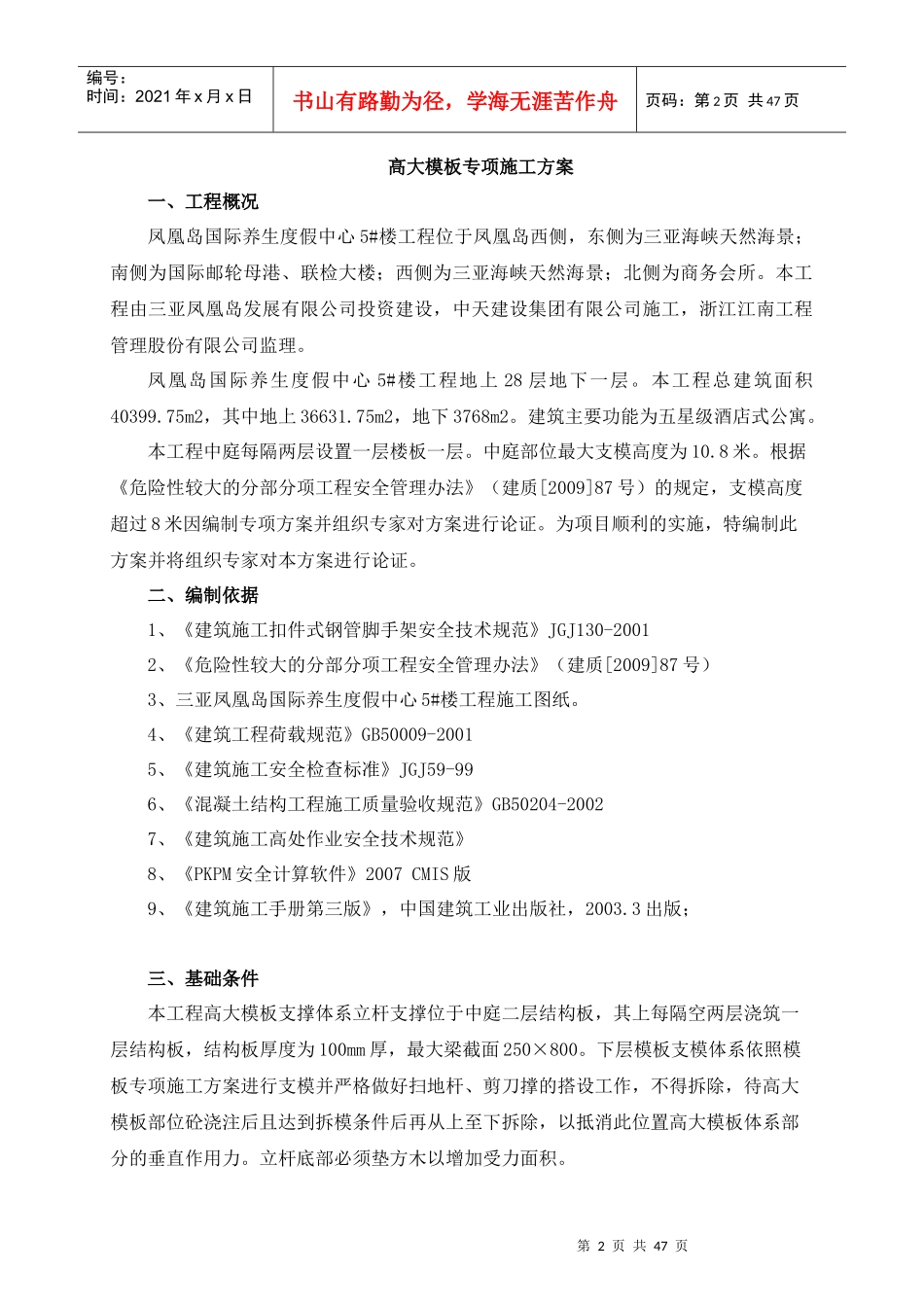

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页目录一、工程概况.................................................2二、编制依据.................................................2三、基础条件.................................................2四、模板支撑材料..............................................2五、施工技术准备..............................................3六、模板支撑概述..............................................3七、高大模板支撑体系的搭设参数..................................4八、模板支架施工..............................................5九、模板施工.................................................9十、混凝土施工...............................................15十一、监测方案...............................................19十二、高大模板应急救援预案....................................19十三、超高大模板支撑体系设计计算书..............................24十四、附图..................................................44第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页高大模板专项施工方案一、工程概况凤凰岛国际养生度假中心5#楼工程位于凤凰岛西侧，东侧为三亚海峡天然海景；南侧为国际邮轮母港、联检大楼；西侧为三亚海峡天然海景；北侧为商务会所。本工程由三亚凤凰岛发展有限公司投资建设，中天建设集团有限公司施工，浙江江南工程管理股份有限公司监理。凤凰岛国际养生度假中心5#楼工程地上28层地下一层。本工程总建筑面积40399.75m2，其中地上36631.75m2，地下3768m2。建筑主要功能为五星级酒店式公寓。本工程中庭每隔两层设置一层楼板一层。中庭部位最大支模高度为10.8米。根据《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）的规定，支模高度超过8米因编制专项方案并组织专家对方案进行论证。为项目顺利的实施，特编制此方案并将组织专家对本方案进行论证。二、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20012、《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）3、三亚凤凰岛国际养生度假中心5#楼工程施工图纸。4、《建筑工程荷载规范》GB50009-20015、《建筑施工安全检查标准》JGJ59-996、《混凝土结构工程施工质量验收规范》GB50204-20027、《建筑施工高处作业安全技术规范》8、《PKPM安全计算软件》2007CMIS版9、《建筑施工手册第三版》，中国建筑工业出版社，2003.3出版；三、基础条件本工程高大模板支撑体系立杆支撑位于中庭二层结构板，其上每隔空两层浇筑一层结构板，结构板厚度为100mm厚，最大梁截面250×800。下层模板支模体系依照模板专项施工方案进行支模并严格做好扫地杆、剪刀撑的搭设工作，不得拆除，待高大模板部位砼浇注后且达到拆模条件后再从上至下拆除，以抵消此位置高大模板体系部分的垂直作用力。立杆底部必须垫方木以增加受力面积。第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页四、模板支撑材料模板支撑系统所用材料应经过有关部门检测合格方可使用，材料的容许应力以检测结果为准。本工程用于模板支撑系统的钢管其抗弯强度设计值[Ó]=205N/㎜2，木材选用杉木，含水率不大于15%，其力学性能为：E=9000N/㎜2，抗剪强度为：fv=1.2N/㎜2，抗弯强度为:fm=13N/㎜2。具体材料及性能见下表：本工程各材料力学性能材料名称自重抗弯强度设计值（N/㎜2）抗弯强度设计值（N/㎜2）弹性模量（N/㎜2）截面抵抗矩（㎝3）惯性矩（㎝4）Φ48×3.5㎜钢管3.84kg/m2051202.06×1054.4915.918㎜厚胶合板10KN/m3131.26500－－80×80㎜木枋10KN/m3131.2900083.33419.67Φ14㎜螺栓－容许拉力:17.8KN－－－－注：考虑到搭设模板支架的钢管会有不同程度的腐蚀和磨损，本方案在计算时所采用的钢管计算数据为Φ48×3.0㎜，A=424㎜2。五、施工技术准备（1）组织施工技术人员和施工班组长在本高大模板工...
