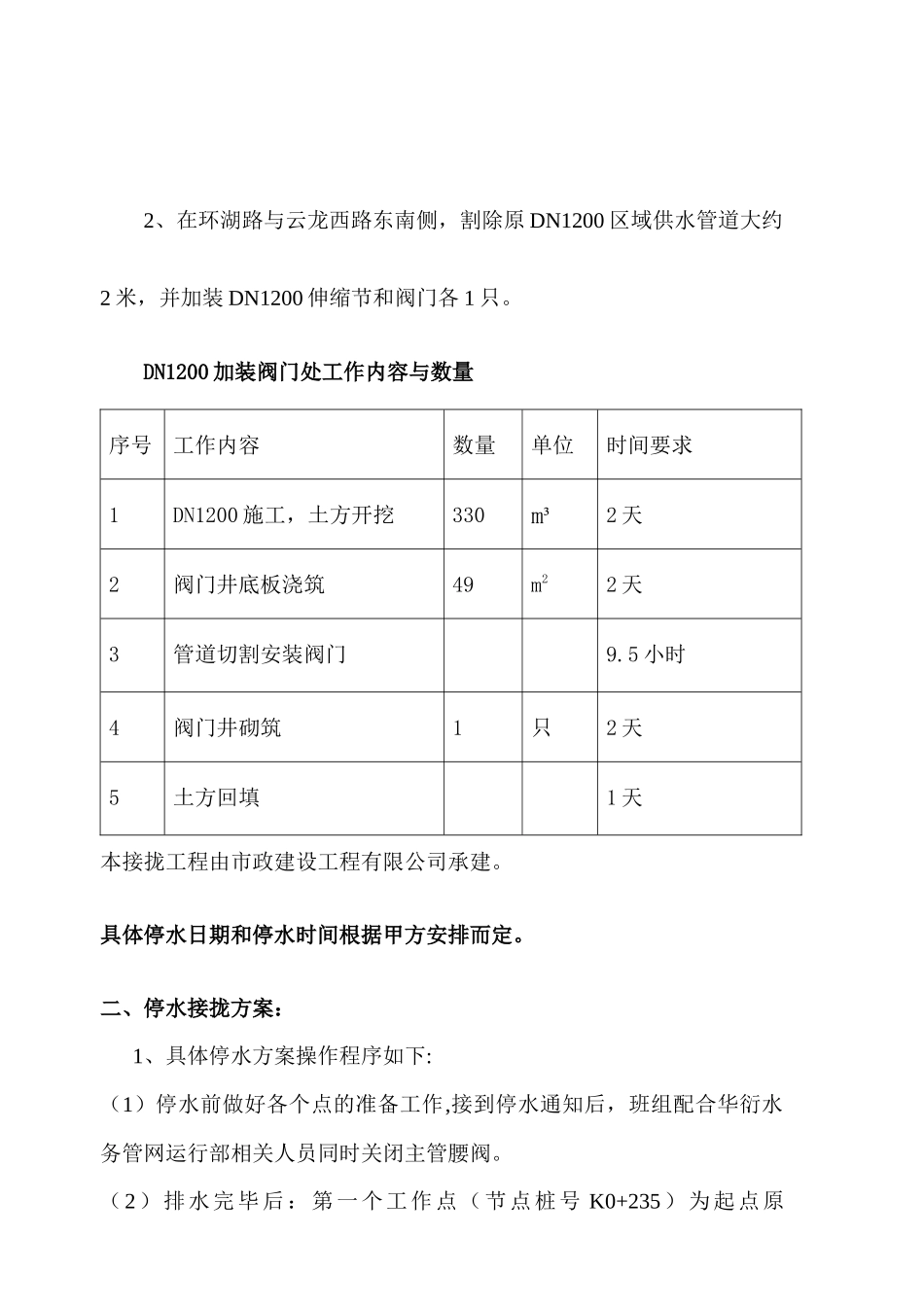

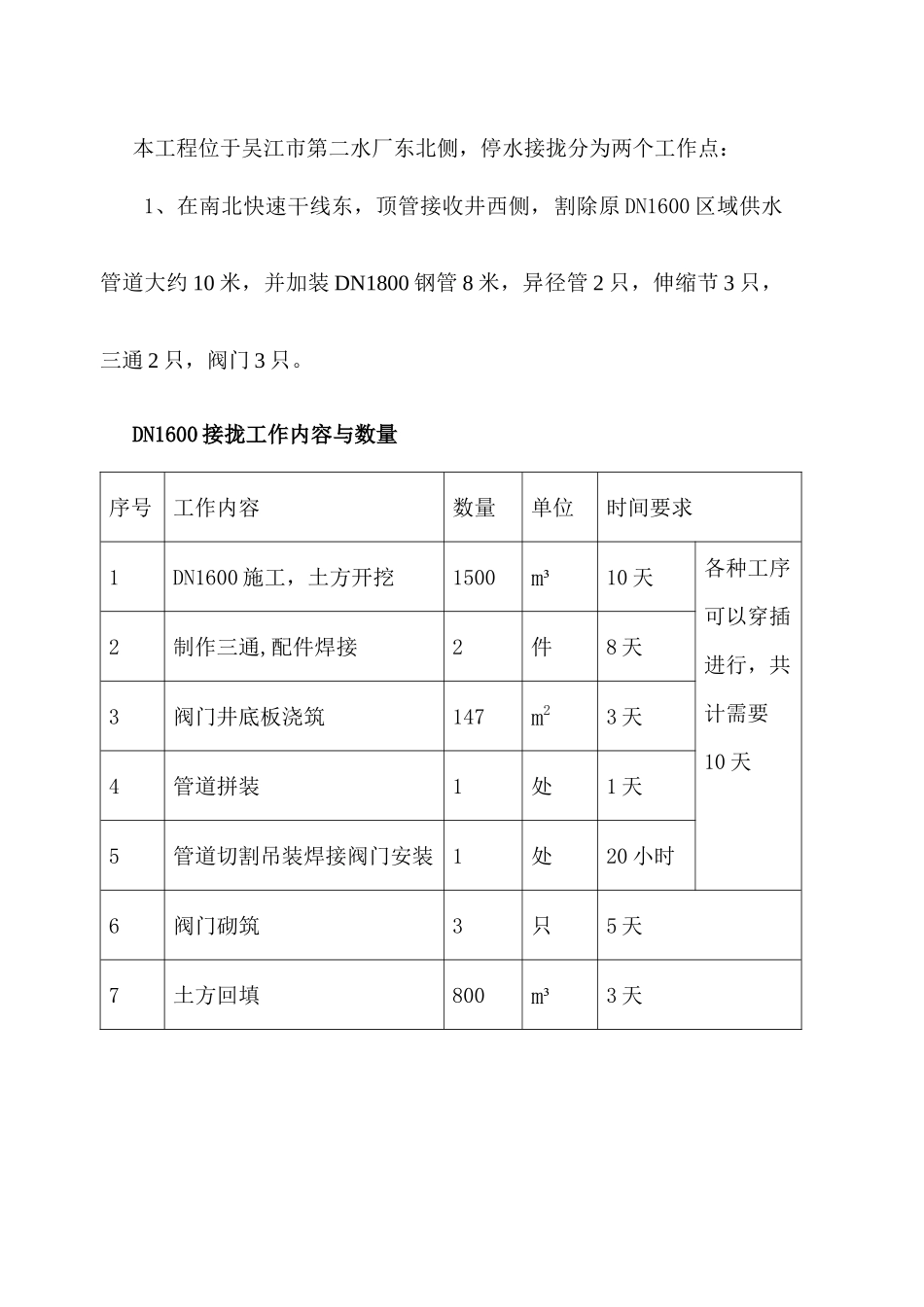

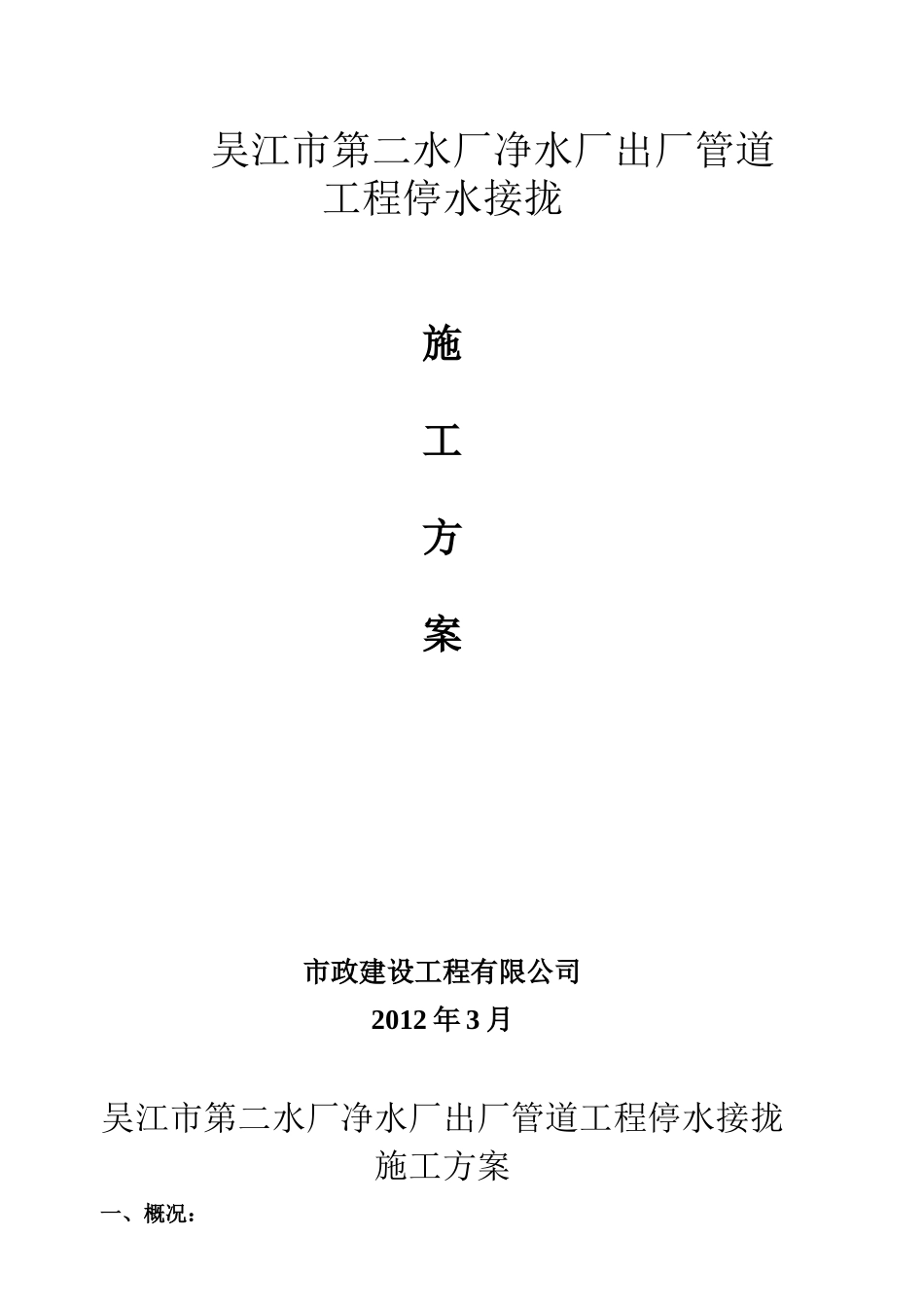

吴江市第二水厂净水厂出厂管道工程停水接拢施工方案市政建设工程有限公司2012年3月吴江市第二水厂净水厂出厂管道工程停水接拢施工方案一、概况：本工程位于吴江市第二水厂东北侧，停水接拢分为两个工作点：1、在南北快速干线东，顶管接收井西侧，割除原DN1600区域供水管道大约10米，并加装DN1800钢管8米，异径管2只，伸缩节3只，三通2只，阀门3只。DN1600接拢工作内容与数量序号工作内容数量单位时间要求1DN1600施工，土方开挖1500m³10天各种工序可以穿插进行，共计需要10天2制作三通,配件焊接2件8天3阀门井底板浇筑147m23天4管道拼装1处1天5管道切割吊装焊接阀门安装1处20小时6阀门砌筑3只5天7土方回填800m³3天2、在环湖路与云龙西路东南侧，割除原DN1200区域供水管道大约2米，并加装DN1200伸缩节和阀门各1只。DN1200加装阀门处工作内容与数量序号工作内容数量单位时间要求1DN1200施工，土方开挖330m³2天2阀门井底板浇筑49m22天3管道切割安装阀门9.5小时4阀门井砌筑1只2天5土方回填1天本接拢工程由市政建设工程有限公司承建。具体停水日期和停水时间根据甲方安排而定。二、停水接拢方案：1、具体停水方案操作程序如下:（1）停水前做好各个点的准备工作,接到停水通知后，班组配合华衍水务管网运行部相关人员同时关闭主管腰阀。（2）排水完毕后：第一个工作点（节点桩号K0+235）为起点原DN1600老管切割，废除原老管DN1600管大约10米，并加装DN1800管道和阀门，预计约20小时完成。根据业主安排安排DN1200管道停水，第二个工作点（J8节点）为原DN1200切割加装阀门，预计约9.5小时完成。施工完毕后清理好现场后离场。停水接拢相关管线与阀门的具体位置详见下图：接拢相关管线示意图DN1200供水管道DN1800出厂管道DN1200供水管道DN1800出厂管道DN1800出厂管道DN1200施工前现状图DN1200施工后平面图2、人员的准备及岗位职责（两个施工点的人员）序号职位姓名单位职责范围联系电话（总人数）1总负责市政项目总负责人1372接拢负责人市政施工现场负责人1373质检员市政检查材质、各工序质检1394技术负责人市政处理施工中的技术问题1355施工员市政现场负责与后勤供应1396安全员市政安全检查、巡视1587电工负责人市政接电、送电、护电150电工：3人8电焊负责人市政钢管焊接与安排132电焊工：8人9安装负责人市政管道与阀门安装139安装工：8人10普工负责人市政土方回填夯实、清场133普工：5人11辅工负责人市政辅助工作182辅助工：5人12瓦工负责人市政阀门井的砌筑150瓦工：3人13后勤负责人市政负责接拢时的后勤保障139安装工班组电工班组辅助工班组施工机械班组工程技术班组电焊工班组主要人员一览表：总负责人：接拢负责人：安全负责：质检员：技术负责：后勤保障组3、机械设备的准备及进场日期DN1600接拢处所需机械设备序号机械设备名称型号规格数量、进场日期1挖掘机PC-2201台（已进场）2汽车起重机100T1辆（提前一天进场）3汽车起重机35T1辆（提前一天进场）4等离子切割机2台（提前一周进场）5快速冲击式夯机HCD701台（提前一周进场）6电焊机30KVA6台（已进场）7汽车1辆（提前一周进场）8配电箱6只（已进场）9水准仪2台（已进场）10全站仪1台（已进场）11潜水泵25KW/15KW2台/5台（提前一周进场）12污水泵3KW5台（已进场）13发电机100KW2台（提前一周进场）14发电机（备用）20KW1台（提前一周进场）15割枪4套（已进场）16角磨机GWS6-100E5台（已进场）17碘钨灯1kw8盏（已进场）18镝灯3AP4盏（已进场）DN1200加装阀门处所需机械设备序号机械设备名称型号规格数量、进场日期1挖掘机PC-2201台（提前一天进场）2汽车起重机25T1辆（提前一天进场）3等离子切割机3台（提前一周进场）4快速冲击式夯机HCD701台（提前一周进场）5电焊机30KVA4台（已进场）6汽车1辆（提前一周进场）7配电箱5只（已进场）8水准仪1台（已进场）9全站仪1台（已进场）10潜水泵15KW3台（提前一周进场）11污水泵3KW5台（已进场）12发电机100KW2台（提前一周进场）13发电机20KW2台（提前一周进场）14割枪4套（已进场）15角磨机GWS6-100E5台（已进场）16碘钨灯1KW6盏（已进场）17镝灯3AP2盏（已进场）4、甲供材料的准备：DN1600...
