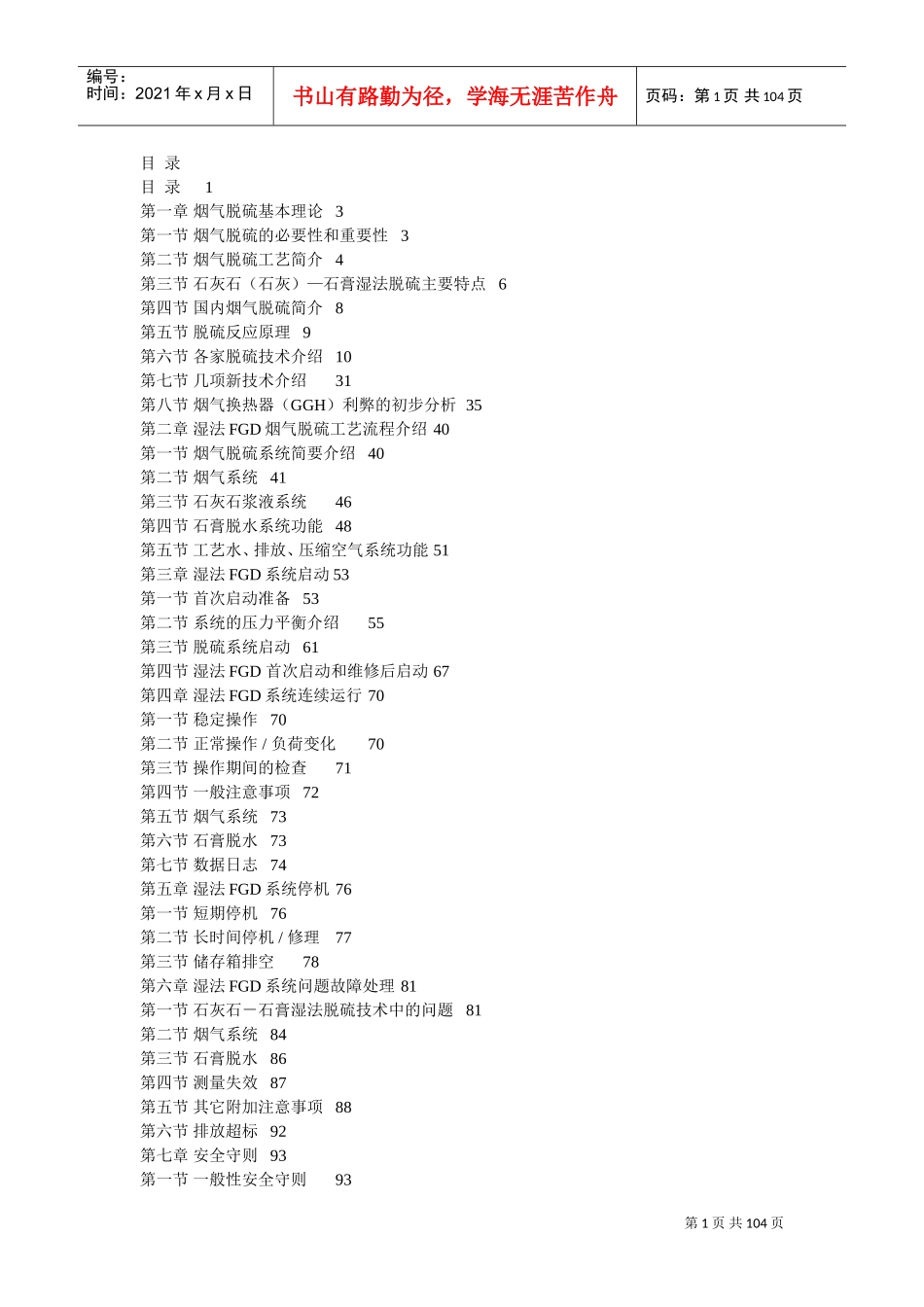

第1页共104页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共104页目录目录1第一章烟气脱硫基本理论3第一节烟气脱硫的必要性和重要性3第二节烟气脱硫工艺简介4第三节石灰石(石灰)—石膏湿法脱硫主要特点6第四节国内烟气脱硫简介8第五节脱硫反应原理9第六节各家脱硫技术介绍10第七节几项新技术介绍31第八节烟气换热器(GGH)利弊的初步分析35第二章湿法FGD烟气脱硫工艺流程介绍40第一节烟气脱硫系统简要介绍40第二节烟气系统41第三节石灰石浆液系统46第四节石膏脱水系统功能48第五节工艺水、排放、压缩空气系统功能51第三章湿法FGD系统启动53第一节首次启动准备53第二节系统的压力平衡介绍55第三节脱硫系统启动61第四节湿法FGD首次启动和维修后启动67第四章湿法FGD系统连续运行70第一节稳定操作70第二节正常操作/负荷变化70第三节操作期间的检查71第四节一般注意事项72第五节烟气系统73第六节石膏脱水73第七节数据日志74第五章湿法FGD系统停机76第一节短期停机76第二节长时间停机/修理77第三节储存箱排空78第六章湿法FGD系统问题故障处理81第一节石灰石-石膏湿法脱硫技术中的问题81第二节烟气系统84第三节石膏脱水86第四节测量失效87第五节其它附加注意事项88第六节排放超标92第七章安全守则93第一节一般性安全守则93第2页共104页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共104页第二节旋转设备的安全94第三节原始物料和副产物的安全95第四节防腐保温98第八章监测项目分析112第一节分析简介112第二节滤液内溶解物分析112第三节石膏114第四节石灰石117第五节工艺水121第九章废水处理系统126第一节脱硫系统污染物126第二节脱硫废水处理装置127第十章FGD主要设备操作说明139第一节电气供配电系统139第二节球磨机141第三节脱水机146第四节烟气再热器系统说明162第五节称重给料机系统使用说明169第六节烟气连续监测系统使用说明173附录脱硫工艺系统图187第一章烟气脱硫基本理论第一节烟气脱硫的必要性和重要性我国是以燃煤为主的能源结构的国家,煤产量已据世界第一位,年产量达到12亿吨以上,2000年将达15亿吨,2010年将达到18亿吨。煤炭占一次能源消费总量的75%。燃煤造成的大气污染有粉尘、SO2、NOX和CO2等,随着煤炭消费的不断增长,燃煤排放的二氧化硫也不断增加,连续多年超过2000万吨,已居世界首位,致使我国酸雨和二氧化硫污染日趋严重。按污染的工业部门来分,其顺序是火电厂、化工厂和冶炼厂。其中燃煤电厂污染物的排放量占全部工业排放总量的50%左右(个别地区可能达到90%以上)。1998年全国发电装机容量达到27700万千瓦,比上年增长9.07%,发电量达到11577亿千瓦时,比1997年增长2.07%。其中火电装机容量为20988万千瓦,占75.7%,火电发电量为9388亿千瓦时,占81%。据初步推算,1998年全国火电厂排放的二氧化硫约为780万吨,占全国二氧化硫排放量的37.3%。第3页共104页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共104页根据我国电力远景规划:到2000年和2010年,我国电力装机容量分别将达到2.89亿千瓦。其中1990~2000年增加燃煤机组1.3亿千瓦,2000年~2010年再增加燃煤机组2.2亿千瓦.预测我国燃煤电厂用煤将分别达到2000年的5.1亿吨和2010年的9.0亿吨.电力行业将是用煤大户。如果如此大量的燃煤,未经处理即排入大气,将使我国SO2的排放总量步入世界第一位。以2000年我国煤产量15亿吨计算(煤含硫量按平均1.2%计算)SO2排放总量达到1800万吨。大气污染将引起严重的环境问题。其中最主要的问题之一就是“环境酸化”。“环境酸化”是SO2、NOX排入大气中有密切的关系。它们以两种方式进入地面:湿沉降——大气中的SO2、NOX被雨水冼脱到地面;干沉降——大气中的SO2、NOX直接落到植物或潮湿的地表面。目前我国酸雨已从八十年代西南少数地区发展到长江以南、青藏高原以东和四川盆地的大部分地区,降水pH值小于5.6的面积(国际评价酸雨的标准)已经占国土面积的30%。华中地区酸雨污染程度已经超过八十年代污染最重的西南地区,酸性降水频率超过90%。我国很多城市空气二氧化硫污染十分严重,目前已有62%...
