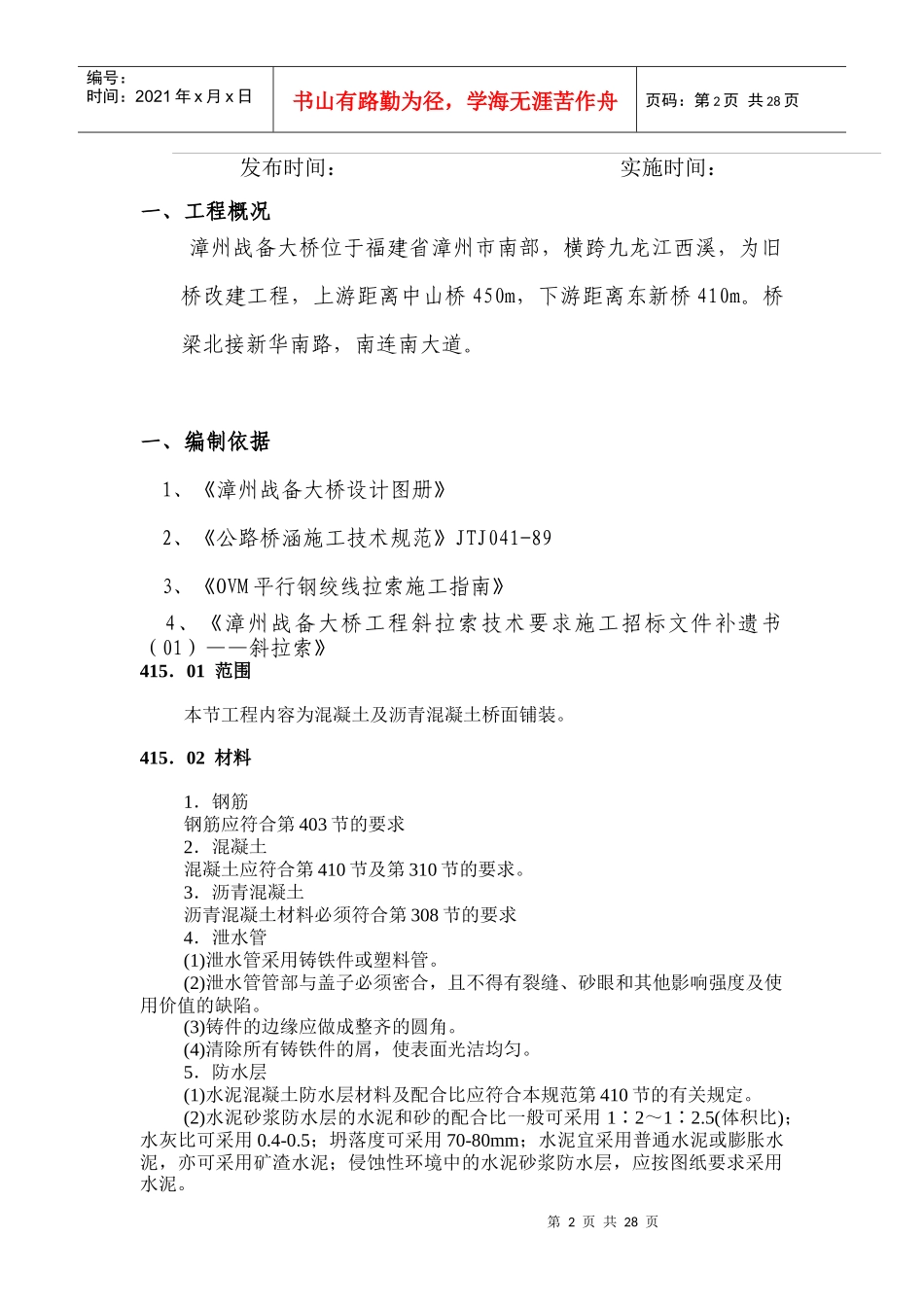

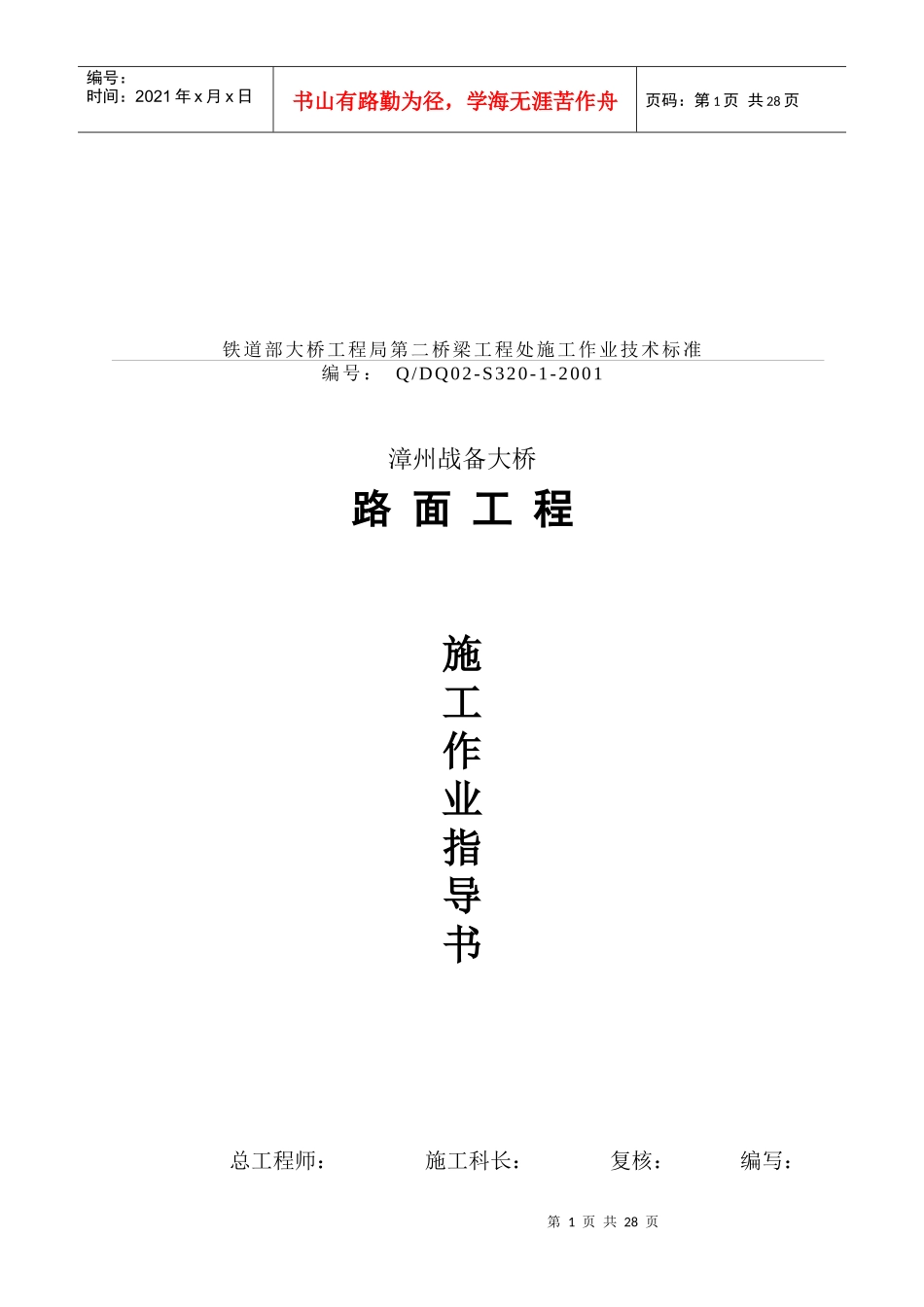

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页铁道部大桥工程局第二桥梁工程处施工作业技术标准编号：Q/DQ02-S320-1-2001漳州战备大桥路面工程施工作业指导书总工程师：施工科长：复核：编写：第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页发布时间：实施时间：一、工程概况漳州战备大桥位于福建省漳州市南部，横跨九龙江西溪，为旧桥改建工程，上游距离中山桥450m，下游距离东新桥410m。桥梁北接新华南路，南连南大道。一、编制依据1、《漳州战备大桥设计图册》2、《公路桥涵施工技术规范》JTJ041-893、《OVM平行钢绞线拉索施工指南》4、《漳州战备大桥工程斜拉索技术要求施工招标文件补遗书（01）——斜拉索》415．01范围本节工程内容为混凝土及沥青混凝土桥面铺装。415．02材料1．钢筋钢筋应符合第403节的要求2．混凝土混凝土应符合第410节及第310节的要求。3．沥青混凝土沥青混凝土材料必须符合第308节的要求4．泄水管(1)泄水管采用铸铁件或塑料管。(2)泄水管管部与盖子必须密合，且不得有裂缝、砂眼和其他影响强度及使用价值的缺陷。(3)铸件的边缘应做成整齐的圆角。(4)清除所有铸铁件的屑，使表面光洁均匀。5．防水层(1)水泥混凝土防水层材料及配合比应符合本规范第410节的有关规定。(2)水泥砂浆防水层的水泥和砂的配合比一般可采用12∶～12.5(∶体积比)；水灰比可采用0.4-0.5；坍落度可采用70-80mm；水泥宜采用普通水泥或膨胀水泥，亦可采用矿渣水泥；侵蚀性环境中的水泥砂浆防水层，应按图纸要求采用水泥。第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页(3)卷材防水层应采用耐腐蚀、抗老化的石油沥青油毡、沥青玻璃布油毡、再生胶油毡等，不得使用纸胎油毡。(4)涂料防水层可采用沥青胶结材料或合成树脂、合成橡胶的乳液或溶液；较潮湿基面应采用湿固型涂料或乳化沥青、阳离子氯丁橡胶乳化沥青等亲水性涂料。415．03施工要求1．一般要求(1)预制板或现浇桥面板与桥面铺装混凝土的混凝土龄期相差应尽量缩短，以避免两者之间产生过大的收缩差。(2)为使桥面铺装与下面的混凝土构件紧密结合，应对桥面铺装下面的混凝土拉毛，并用高压水冲洗干净。(3)若桥面设置钢筋网，应采取措施保证其位置正确和保护层厚度。浇筑混凝土，施工人员及机具不得踩踏在钢筋网上。(4)浇筑桥面混凝土前，应在桥面范围内布点测量高程，以确定浇筑后的铺装厚度。(5)当进行混凝土桥面铺装时，应按图纸所示预留好伸缩缝工作槽。当进行沥青混凝土铺装时，可不留伸缩缝预留工作槽，而在安装伸缩缝前先行切割沥青混凝土铺装所占的伸缩缝的位置。(6)桥面铺装宜在全桥宽上同时进行，或按监理工程师的指示办理。2．混凝土桥面的摊铺(1)混凝土桥面铺装的施工应按《水泥混凝土路面施工及验收规范》(GBJ97-98)¸第四章第四节有关要求进行摊铺。(2)混凝土的铺设要均匀，铺设的高度应略高于完成的桥面标高；要用振动器压实，并用整平板整平。(3)混凝土的铺设装的最终修整工作，应包括镘平及清理。在修整前要清理所有的表面自由水，但不能用如水泥、石粉或沙子来吸干表面水分。(4)在一段桥面铺装修整完成并在其收浆、拉毛后，应尽快予以覆盖和进行养生。(5)当混凝土桥面铺装之上另有一层沥青混凝土铺装时，该混凝土桥面铺装除按上述要求外，其表面应拉毛。(6)当桥面需要铺防渗混凝土时，应参照410.06.3(2)款抗渗混凝土要求进行配合。如使用外加剂改善混凝土的易性与质量时，应通过监理工程师认可的试验确定，外加剂费用不另支付。3．沥青混凝土桥面铺装(1)沥青混凝土桥面铺装必须按照《公路沥青路面施工技术规范》(JTJ030-94)第7.6节要求进行摊铺。(2)在沥青混凝土桥面铺装下，如另有一层混凝土底层时，应待底层的混凝土强度达到设计等级的90%以上时方能铺筑沥青混凝土桥面铺装。4．防水层(1)铺设防水层的桥面板表面应平整、干燥、干净。防水层沿缘石或中间分隔带的边缘应封闭，以免桥面水渗入主体结构内。(2)防水层应根据不同材料按制造商推荐的铺设要求进行。5．泄水管...
