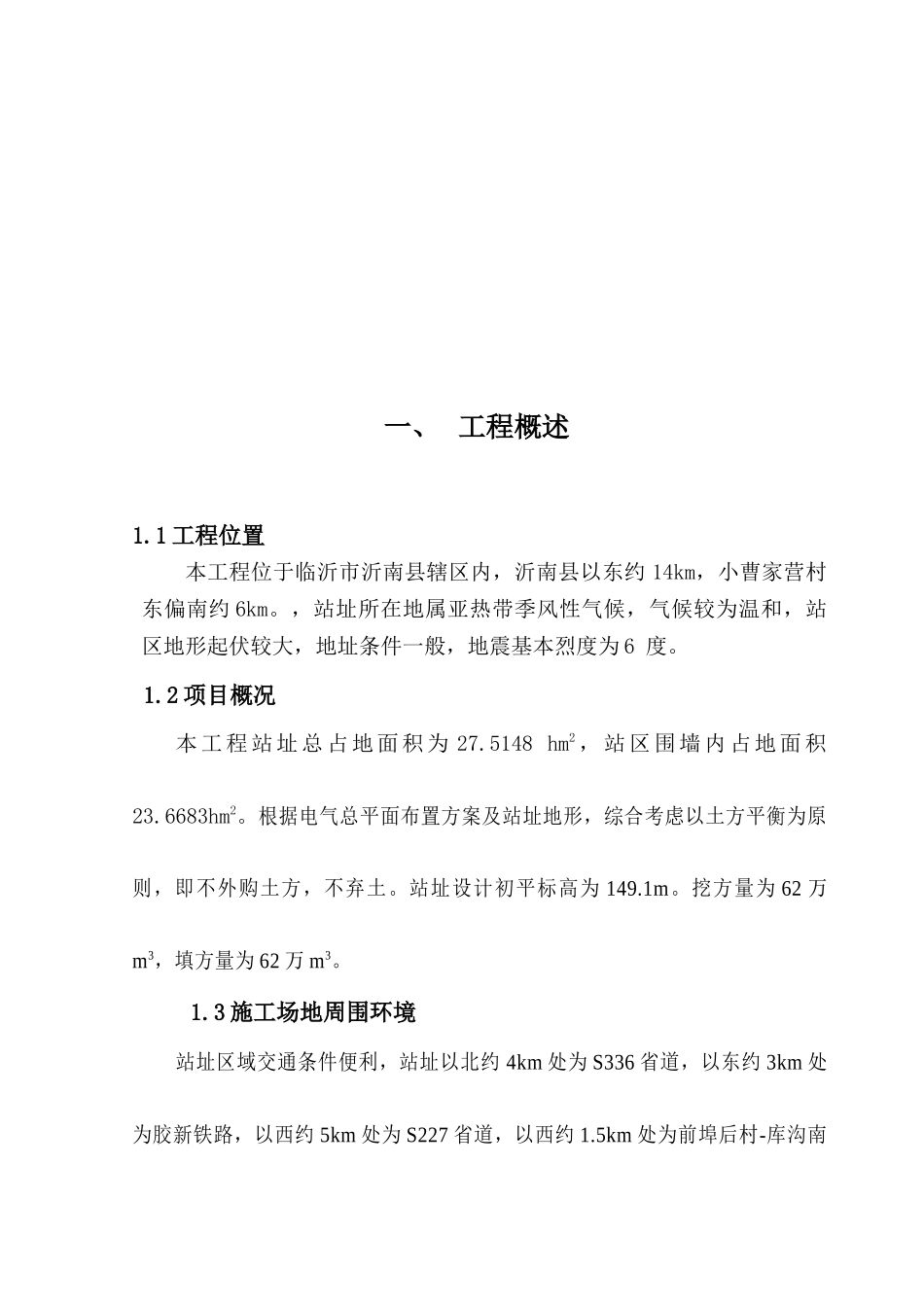

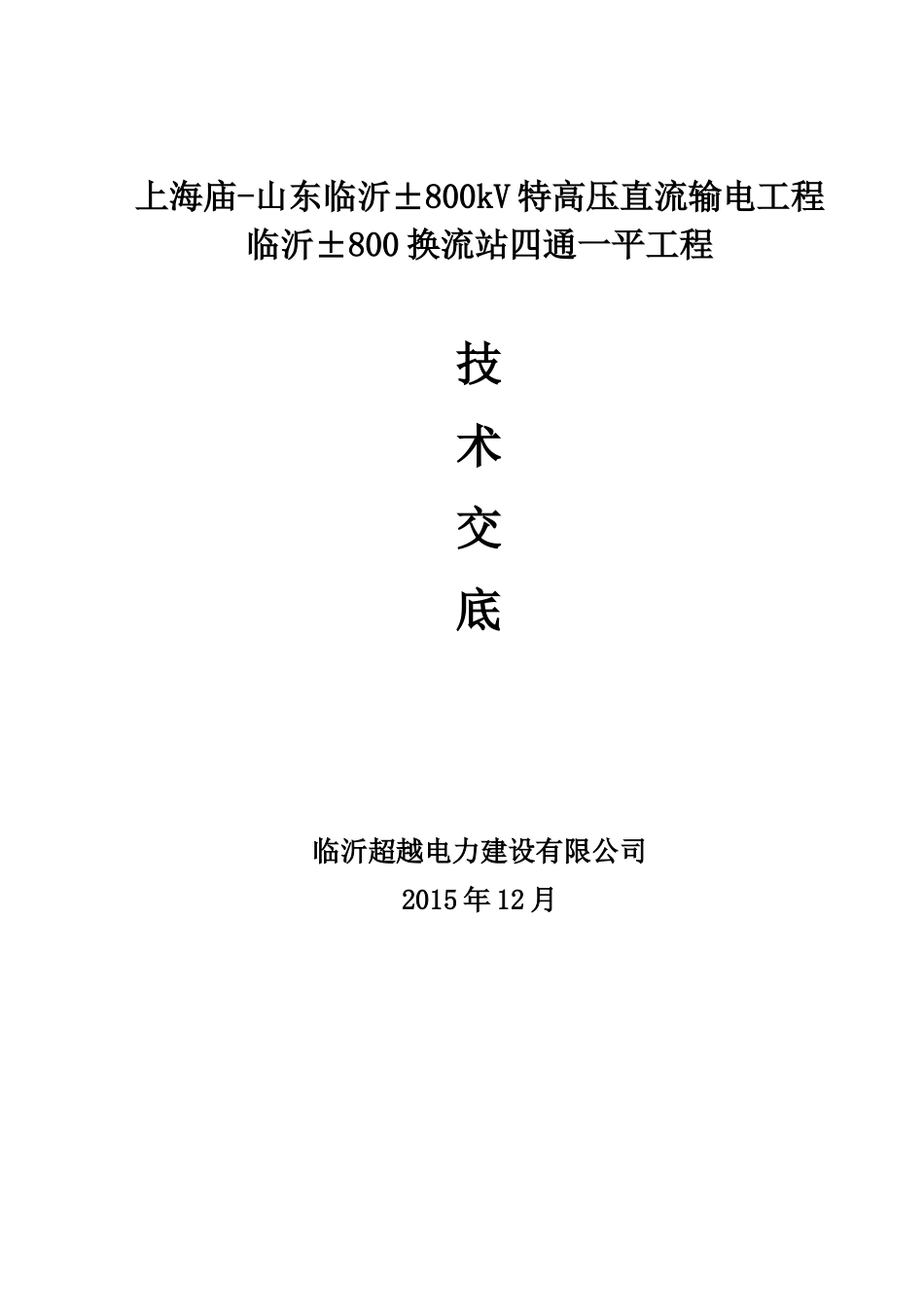

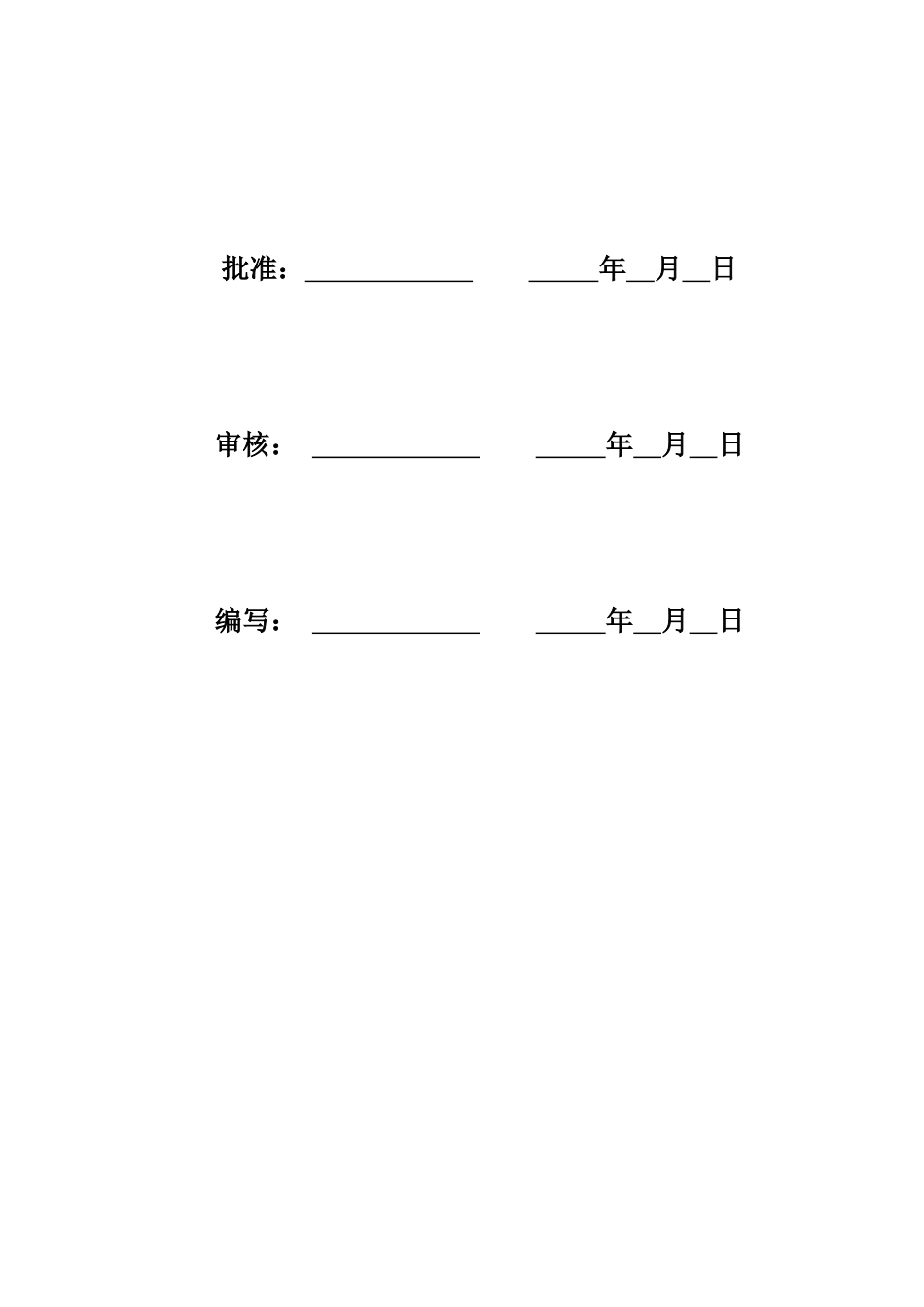

上海庙-山东临沂±800kV特高压直流输电工程临沂±800换流站四通一平工程技术交底临沂超越电力建设有限公司2015年12月批准：年月日审核：年月日编写：年月日一、工程概述1.1工程位置本工程位于临沂市沂南县辖区内，沂南县以东约14km，小曹家营村东偏南约6km。，站址所在地属亚热带季风性气候，气候较为温和，站区地形起伏较大，地址条件一般，地震基本烈度为6度。1.2项目概况本工程站址总占地面积为27.5148hm2，站区围墙内占地面积23.6683hm2。根据电气总平面布置方案及站址地形，综合考虑以土方平衡为原则，即不外购土方，不弃土。站址设计初平标高为149.1m。挖方量为62万m3，填方量为62万m3。1.3施工场地周围环境站址区域交通条件便利，站址以北约4km处为S336省道，以东约3km处为胶新铁路，以西约5km处为S227省道，以西约1.5km处为前埠后村-库沟南北向水泥路。进站道路可从省道S227引接，沿常胜庄村南侧的东西向水泥路向西，再经前埠后村-库沟南北向水泥路向北，再向东引接进站。S227省道路况较好可满足进站道路要求，前埠后村-库沟南北向水泥路及常胜庄村南侧的东西向水泥路宽约4.5米，此道路不满足进站道路要求，需进行拓宽改造。新建进站道路长约1.6km，改造现有道路约7km（增设错车道）。1.4工程地质根据地质报告的钻探成果，场地地层按照时代成因及土层的工程性质，自上而下可分为：含砂粉质粘土（Q4dl＋el）、强风化片麻岩（Pt3tm）、中等风化片麻岩（Pt3tm）、中等风化石英岩（Pt3tm）、微风化片麻岩（Pt3tm）。站址区域内无湿陷性黄土、膨胀土等特殊性岩土分布，也无砂土液化、岩溶、滑坡、危岩和崩塌、泥石流、采空塌陷区、大面积地表塌陷等不良地质作用发育。1.5工程范围及规模本工程总挖方量挖方量为62万m3，填方量为62万m3。1.6工程的主要特点（1）本工程开挖、回填土石方量巨大，工期紧。（2）土石方达62万m3；石方有39万m3，需自行爆破，爆破前需征得相关部门的允许，办理爆破许可证才可作业。同时，必须遵守爆破安全规程。（3）土石方有填方量约为62万m3，压实度要求达到95%，土料含水量和碾压质量要严格控制。（4）施工场地内开挖、回填、运输相互交叉施工，工程测量复杂，难度大，需精心施工。（5）站址为换流站与500kV智圣变电站合建站址。站址场地初平标高按149.1m，平整后在场地南侧、东侧将主要形成高填方区。地貌成因类型为剥蚀丘陵，地貌类型为丘陵、斜坡地，大部分为果树、农田，小部分为道路，局部有采石及储水遗留的石坑。二、主要施工方法和技术组织措施2.1施工准备工作我单位在投标阶段，已对工程的性质、内容、技术要求、周边环境地质情况等作了认真、充分的研究，并为一旦中标后的进场施工作准备。2.1.1技术准备工作（1）落实项目部人选，组建强有力的项目经理部。（2）认真审阅施工图纸，参加设计交底和图纸会审，针对图纸中存在的问题和错误提出修正意见。（3）复测控制桩并制定测量方案。（4）组织工程技术人员熟悉施工图纸，编制详细的施工方案，进行技术、安全、防火培训，做好技术、安全交底，安排好有关的试验工作。2.1.2施工准备工作（1）全面检修进场施工的机械设备，以保证施工前设备运转正常。（2）编制施工计划，安排施工顺序，协调各工序及各专业间的配合工作。（3）落实相应的施工人员，并进行岗前培训和教育。（4）做好材料和工艺设备的计划安排工作，使之满足连续施工的要求。（5）落实施工场地的征收工作。（6）在全公司范围内进行宣传，使全体员工了解本项目的情况，全力以赴，支持本工程的施工。2.1.3现场准备工作（1）测设场地平面和标高控制网。（2）确定施工范围，设置施工围蔽，并在围蔽区内按消防要求设置消防栓及灭火器材，厕所设置化粪池。（3）认真熟悉现场的地理位置、工地条件、供水供电状况，以及出入口位置，认真布置贮存物料和施工用的工作面，修建临时设施，平整场地，使之满足现场施工的要求。（4）架设动力和照明线路，接通施工用水管路，确定材料、设备和土方运输线路。（5）组织工程机械设备和材料进场。（6）办理施工报建手续和其它有关手续。（7）落实季节性施工措施。2.1.4地下构筑物、文物的保护和处置（...
