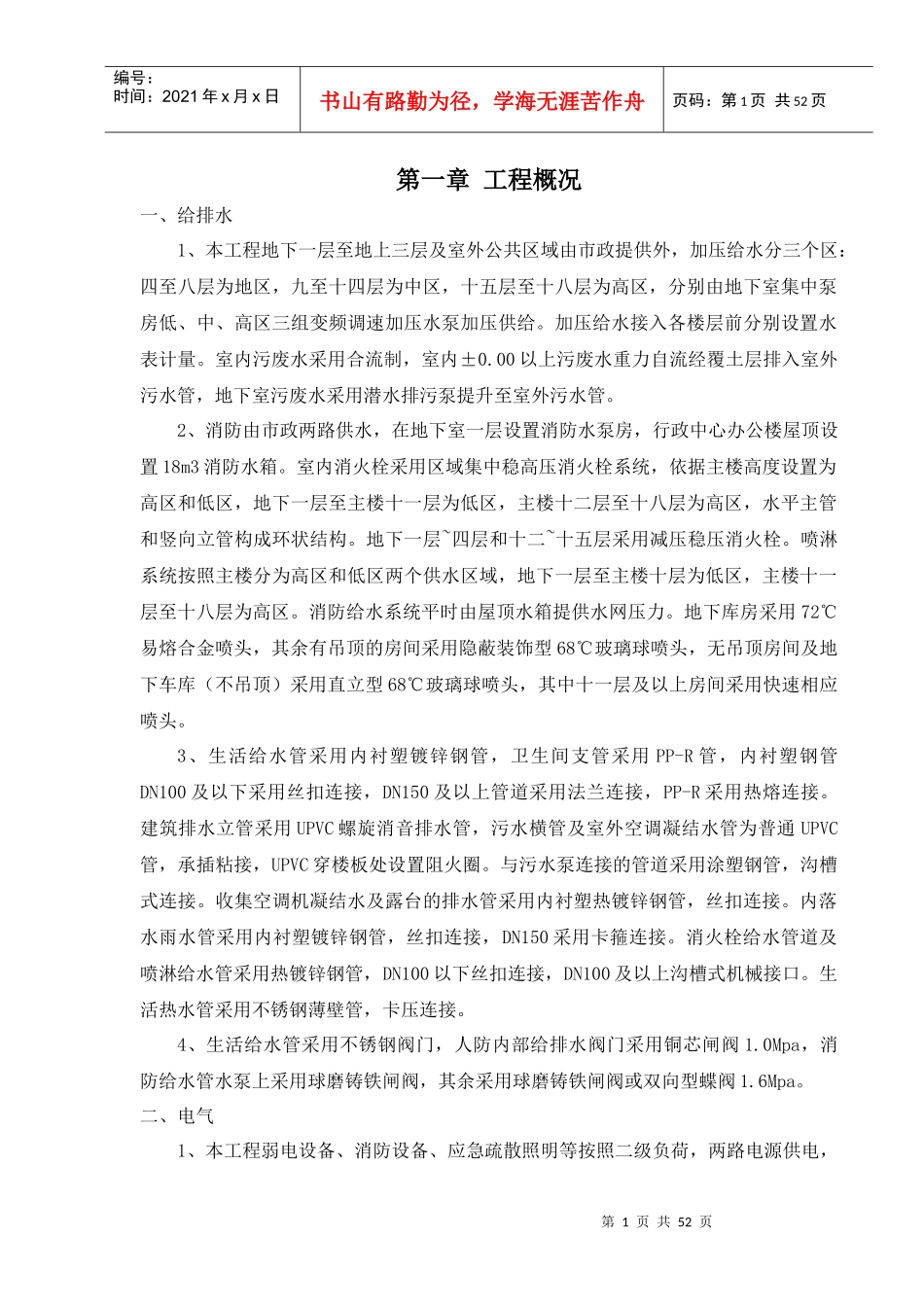

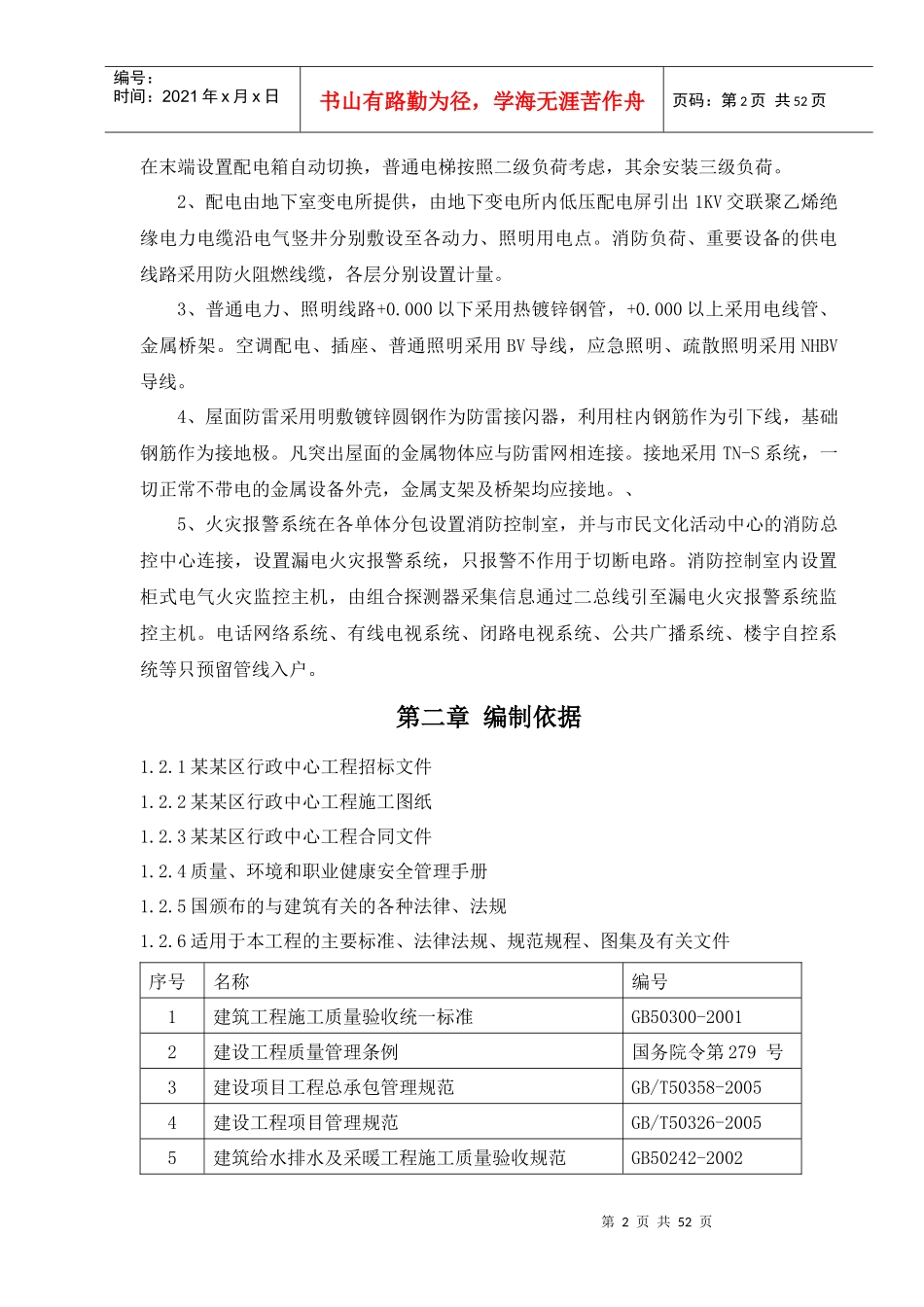

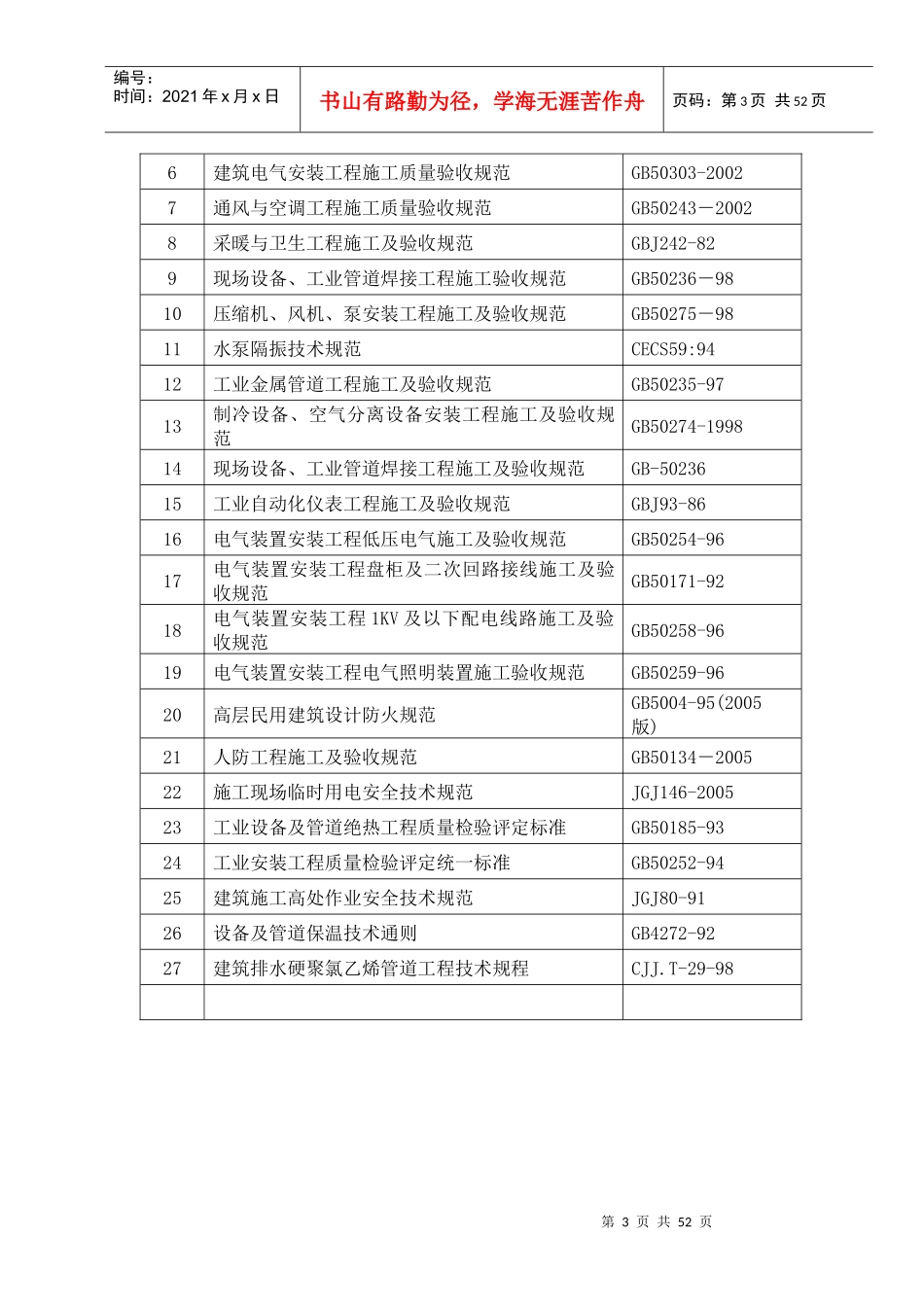

第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共52页第一章工程概况一、给排水1、本工程地下一层至地上三层及室外公共区域由市政提供外，加压给水分三个区：四至八层为地区，九至十四层为中区，十五层至十八层为高区，分别由地下室集中泵房低、中、高区三组变频调速加压水泵加压供给。加压给水接入各楼层前分别设置水表计量。室内污废水采用合流制，室内±0.00以上污废水重力自流经覆土层排入室外污水管，地下室污废水采用潜水排污泵提升至室外污水管。2、消防由市政两路供水，在地下室一层设置消防水泵房，行政中心办公楼屋顶设置18m3消防水箱。室内消火栓采用区域集中稳高压消火栓系统，依据主楼高度设置为高区和低区，地下一层至主楼十一层为低区，主楼十二层至十八层为高区，水平主管和竖向立管构成环状结构。地下一层~四层和十二~十五层采用减压稳压消火栓。喷淋系统按照主楼分为高区和低区两个供水区域，地下一层至主楼十层为低区，主楼十一层至十八层为高区。消防给水系统平时由屋顶水箱提供水网压力。地下库房采用72℃易熔合金喷头，其余有吊顶的房间采用隐蔽装饰型68℃玻璃球喷头，无吊顶房间及地下车库（不吊顶）采用直立型68℃玻璃球喷头，其中十一层及以上房间采用快速相应喷头。3、生活给水管采用内衬塑镀锌钢管，卫生间支管采用PP-R管，内衬塑钢管DN100及以下采用丝扣连接，DN150及以上管道采用法兰连接，PP-R采用热熔连接。建筑排水立管采用UPVC螺旋消音排水管，污水横管及室外空调凝结水管为普通UPVC管，承插粘接，UPVC穿楼板处设置阻火圈。与污水泵连接的管道采用涂塑钢管，沟槽式连接。收集空调机凝结水及露台的排水管采用内衬塑热镀锌钢管，丝扣连接。内落水雨水管采用内衬塑镀锌钢管，丝扣连接，DN150采用卡箍连接。消火栓给水管道及喷淋给水管采用热镀锌钢管，DN100以下丝扣连接，DN100及以上沟槽式机械接口。生活热水管采用不锈钢薄壁管，卡压连接。4、生活给水管采用不锈钢阀门，人防内部给排水阀门采用铜芯闸阀1.0Mpa，消防给水管水泵上采用球磨铸铁闸阀，其余采用球磨铸铁闸阀或双向型蝶阀1.6Mpa。二、电气1、本工程弱电设备、消防设备、应急疏散照明等按照二级负荷，两路电源供电，第2页共52页第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共52页在末端设置配电箱自动切换，普通电梯按照二级负荷考虑，其余安装三级负荷。2、配电由地下室变电所提供，由地下变电所内低压配电屏引出1KV交联聚乙烯绝缘电力电缆沿电气竖井分别敷设至各动力、照明用电点。消防负荷、重要设备的供电线路采用防火阻燃线缆，各层分别设置计量。3、普通电力、照明线路+0.000以下采用热镀锌钢管，+0.000以上采用电线管、金属桥架。空调配电、插座、普通照明采用BV导线，应急照明、疏散照明采用NHBV导线。4、屋面防雷采用明敷镀锌圆钢作为防雷接闪器，利用柱内钢筋作为引下线，基础钢筋作为接地极。凡突出屋面的金属物体应与防雷网相连接。接地采用TN-S系统，一切正常不带电的金属设备外壳，金属支架及桥架均应接地。、5、火灾报警系统在各单体分包设置消防控制室，并与市民文化活动中心的消防总控中心连接，设置漏电火灾报警系统，只报警不作用于切断电路。消防控制室内设置柜式电气火灾监控主机，由组合探测器采集信息通过二总线引至漏电火灾报警系统监控主机。电话网络系统、有线电视系统、闭路电视系统、公共广播系统、楼宇自控系统等只预留管线入户。第二章编制依据1.2.1某某区行政中心工程招标文件1.2.2某某区行政中心工程施工图纸1.2.3某某区行政中心工程合同文件1.2.4质量、环境和职业健康安全管理手册1.2.5国颁布的与建筑有关的各种法律、法规1.2.6适用于本工程的主要标准、法律法规、规范规程、图集及有关文件序号名称编号1建筑工程施工质量验收统一标准GB50300-20012建设工程质量管理条例国务院令第279号3建设项目工程总承包管理规范GB/T50358-20054建设工程项目管理规范GB/T50326-20055建筑给水排水及采暖工程施工质量验收规范GB50242-2002第3页共52页第2页共52页编号：时间：2021年x月x日书山有路...
