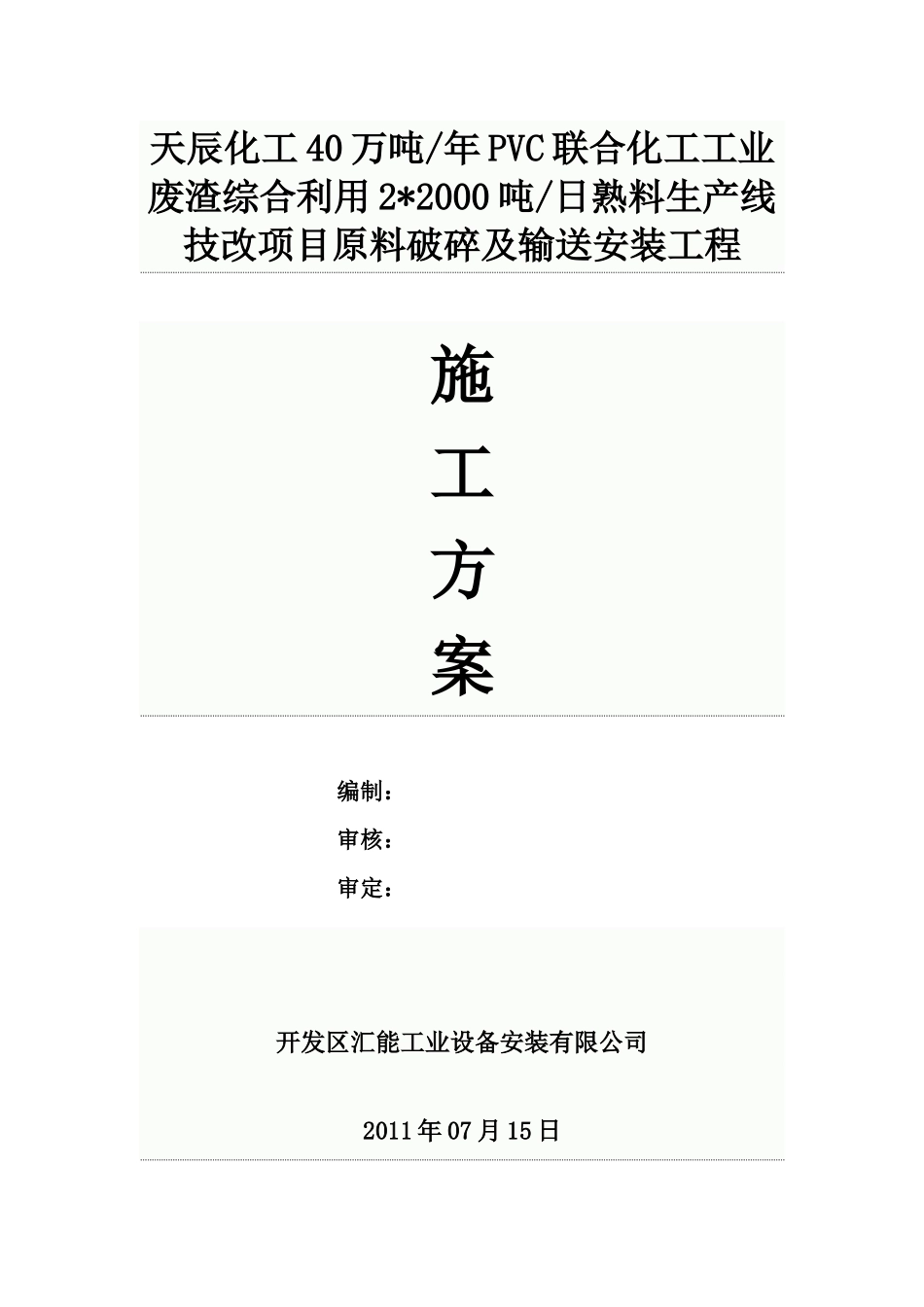

天辰化工40万吨/年PVC联合化工工业废渣综合利用2*2000吨/日熟料生产线技改项目原料破碎及输送安装工程施工方案编制：审核：审定：开发区汇能工业设备安装有限公司2011年07月15日目录1．工程概况2．施工依据3．原料破碎及输送安装工程管理组织机构4．颚式破碎机安装技术措施5．气箱脉冲袋式收尘器安装技术措施6．离心通风机安装技术措施7．胶带输送机安装技术措施8．斗式提升机(强力型)及支架制作安装技术措施9．锤式破碎机安装技术措施10．电动葫芦安装技术措施11．工艺非标制作安装技术措施12．项目管理组织措施13．施工进度计划14．施工机具配置计划15．劳力组成人员16．文明施工保证措施附表：原料破碎及输送安装工程施工进度计划天辰化工40万吨/年PVC联合化工工业废渣综合利用2*2000吨/日熟料生产线技改项目原料破碎及输送安装工程本工程为天辰化工40万吨/年PVC联合化工工业废渣综合利用原料破碎及输送安装工程。一、工程概况天辰化工40万吨/年PVC联合化工工业废渣综合利用原料破碎及输送安装工程，位于新疆石河子开发区北工业区，该工程由新疆凯盛建材设计研究院设计施工蓝图及施工设计说明书和施工技术要求。1.1质量方针：科学管理，精心施工，优质高效，诚信服务顾客满意，持续改进，满足建设单位对工期、质量、安全、环保的要求。1.2在业主的正确指导下，在设计单位的有利配合下，选择合理的施工方案，精心组织施工，把本工程建成业主满意的优质工程。1.3天辰化工40万吨/年PVC联合化工工业废渣综合利用原料破碎及输送安装项目主要实物工作量如下序号设备名称规格名称单位数量位号备注1颚式破碎机规格：PE-600*900,能力：59～125t/h，最大进料粒度480mm，出料粒度：75～200mm，进料口尺寸：600*900mm，外形尺寸（长*宽*高）：2280*2410*2373，破碎物料：火山岩、页岩等，设备单重：16290Kg台101012颚式破碎机配套电动机型号：Y315M1-8，功率：75KW转速：740r/min，电压380VIP44，设备单重：1500Kg台10101M3气箱脉冲袋式收尘器型号：FFGM32-5，处理风量：8930m3/h，总过滤面积：155m2，净过滤面积：124m2,滤袋总数：160条，净过滤风速：1.2m/min，收尘器阻力＜1700Pa，承受负压＜5000Pa，气体含尘浓度：进口＜200g/m3，出口＜30mg/m3，清灰压缩空气压力：(5～7)*105Pa耗气量：0.46m3/min，设备单重：4840Kg台101021、保温面积41m22、支腿高度：3336mm4星型卸料装置型号：YJD-16，卸料量：39.4m3/h，下料口：300*300mm，转速：41r/min重量：307Kg台10102-15减速电动机功率：1.5KW台10102-1PM6离心通风机型号：9-26No8D，转速1450r/min，风量：9639m3/h，全压：3802Pa,重量：542Kg台101037配套电动机型号：Y180M-4，功率：18.5KW，重量：173Kg台10103M8波状挡边带式输送机输送带宽：800mm，输送带长度：36.6m，输送量：130t/h，带速：1.25m/s，输送倾角：45°，物料容重：1.45t/m3，输送物料：火山岩、页岩等，物料粒度≤200mm，物料温度：常温，螺旋拉紧装置：S=800mm,重量：台101044275Kg9配套电动机型号：Y180M-4，功率18.5KW台10104M10锤式破碎机规格：Ф1100*1000-04，能力：80～120t/h，破碎物料：火山岩、页岩等台1010511配套电动机型号：YB2315L2-6，功率：132KWIP44台10105M12气箱脉冲袋式收尘器型号：PPW64-4，处理风量：13390m3/h，总过滤面积：248m2，净过滤面积：186m2，滤袋总数：256条，净过滤风速：1.2m/min，收尘器阻力＜1700Pa，承受负压＜5000Pa，气体含尘浓度：进口＜200g/m3，出口＜30mg/m3，清灰压缩空气压力：（5～7）*105Pa，耗气量：1.2m3/min，重量：7280Kg台101061、保温面积70m22、支腿高度：2927mm13星型卸料装置规格：YJD-16，高度：400mm，下料口：300*300mm，产量：39.4m3/h，重量：307Kg台10106-114配套减速电动机功率：1.5KW，转速：41r/min，台10106-1M15螺旋输送机型号：Ф300，产量：30m3/h，台10106-216配套减速电机型号：XWD2.2-5-1/59，功率：2.2KW台10106-2M17离心通风机型号：9-26No8D，处理风量：13001m3/h，风压：3421Pa，转速：1450r/min重量：542Kg台1010718配套电动机型号：Y200L-4，功率：30KW，重量：255Kg台10107M19胶带输...
