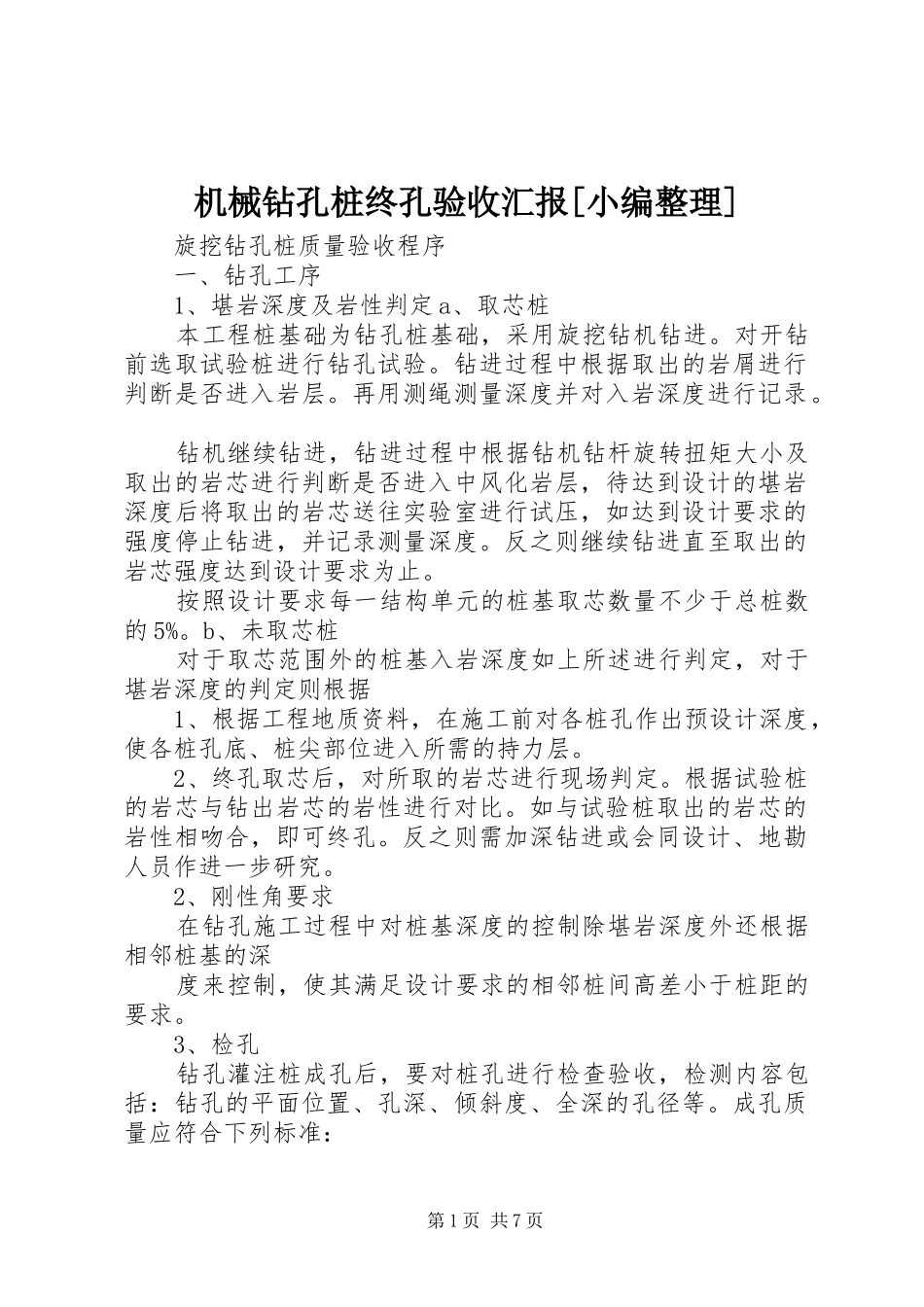

机械钻孔桩终孔验收汇报[小编整理] VIP免费

机械钻孔桩终孔验收汇报[小编整理]旋挖钻孔桩质量验收程序一、钻孔工序1、堪岩深度及岩性判定a、取芯桩本工程桩基础为钻孔桩基础，采用旋挖钻机钻进。对开钻前选取试验桩进行钻孔试验。钻进过程中根据取出的岩屑进行判断是否进入岩层。再用测绳测量深度并对入岩深度进行记录。钻机继续钻进，钻进过程中根据钻机钻杆旋转扭矩大小及取出的岩芯进行判断是否进入中风化岩层，待达到设计的堪岩深度后将取出的岩芯送往实验室进行试压，如达到设计要求的强度停止钻进，并记录测量深度。反之则继续钻进直至取出的岩芯强度达到设计要求为止。按照设计要求每一结构单元的桩基取芯数量不少于总桩数的5%。b、未取芯桩对于取芯范围外的桩基入岩深度如上所述进行判定，对于堪岩深度的判定则根据1、根据工程地质资料，在施工前对各桩孔作出预设计深度，使各桩孔底、桩尖部位进入所需的持力层。2、终孔取芯后，对所取的岩芯进行现场判定。根据试验桩的岩芯与钻出岩芯的岩性进行对比。如与试验桩取出的岩芯的岩性相吻合，即可终孔。反之则需加深钻进或会同设计、地勘人员作进一步研究。2、刚性角要求在钻孔施工过程中对桩基深度的控制除堪岩深度外还根据相邻桩基的深度来控制，使其满足设计要求的相邻桩间高差小于桩距的要求。3、检孔钻孔灌注桩成孔后，要对桩孔进行检查验收，检测内容包括：钻孔的平面位置、孔深、倾斜度、全深的孔径等。成孔质量应符合下列标准：第1页共7页⑴孔径不应小于设计孔径；⑵孔深不小于设计规定；⑶倾斜度小于1%。孔深、孔底沉渣采用标准测锤检测，孔径、孔形采用自制检孔器检测。检孔器用Ф28和Ф16钢筋制成，检孔器外径等于钢筋笼外径+100㎜，检孔器长度是检孔器外径的4～6倍，检孔器顶面几何中心焊起吊圈。检测时，将检孔器吊起，使笼的中心、井孔的中心、吊绳保持一致，慢慢放入孔内，上下畅通无阻标明孔径大于设计桩径；若中途遇阻则有可能在遇阻部位有缩径或弯孔现象，应采取措施予以消除。检孔器还可测孔位、桩孔倾斜度，将检孔器放入孔内，调整起吊滑轮，使吊绳保持竖直，此时吊绳位置即为桩孔中心位置，将起吊滑轮固定测出滑轮至井口距离，测出检孔器下放时各个位置的水平偏移，就可推算出个测点偏移桩中心距离及倾斜度。4、清孔钻孔至设计高程，经对孔位、孔径、孔深和孔形等进行检查确认合格后，立即进行清孔。旋转钻机采用换浆法清孔。清孔应达设计要求的50mm以内。a、干桩清孔终孔后测量终孔深度，采用清孔器磨平孔底，清渣，必须使清孔深度大于或等于终孔深度。b、水下桩清孔采用换浆发清孔，孔内排出或抽出的泥浆手摸无2~3mm颗粒，泥浆比重不大于1.1，含砂率小于2%，黏度17~20s。若孔底残渣和孔内积水经上述检测未满足要求，则需反复清孔，值至符合要求。自检合格后，以书面形式通知旁站监理工程师验收进行检测，并准备验收记录，验收合格，请监理工程师在验收记录上签字。未经监理工程师验收批准的桩孔不得灌注混凝土。二、钢筋笼安装钢筋笼使用的所有钢筋应具有出厂日期和质量证明书，检验合格后才使用。制作前先将主筋调直，清除钢筋表面油污和杂物等。准确控制下料长度。钢筋笼在钢筋加工场集中制作，每节长度不大于18m。对第2页共7页于长度大于18m的钢筋笼分节时，主筋接头按规范要求错开。两节钢筋笼焊接的一端宜预留1~2m箍筋不绑扎，以便于主筋在孔口连接时施工方便。桩基钢筋笼加工时主筋接头采用直螺纹连接，上下两节钢筋笼采用焊接。每一截面上接头数量不超过50%，单面焊时，焊缝长度大于10d，双面焊时，焊缝要大于5d，焊缝饱满，焊缝深度和宽度符合规范要求。钢筋笼安装前对孔底沉渣进行二次检查，如发现沉渣厚度大于设计要求的深度后，继续进行清孔。钢筋笼制作完成后，钢筋笼安装采用大吨位汽车起重机吊装钢筋笼，骨架入孔时应慢慢下放，严禁摆动碰撞孔壁。分节吊装时将第一节钢筋笼临时支撑于护筒口，再起吊第二节钢筋笼，使上下两节骨架位于同直线上进行焊接。焊接完成后通知经监理工程师对连接段焊接质量进行检查。合格后方才将第二节钢筋笼下方。三、混凝土浇筑1）浇筑混凝土前，对孔内沉渣厚度再一次检查，确保施工质量。在测得沉渣厚...
