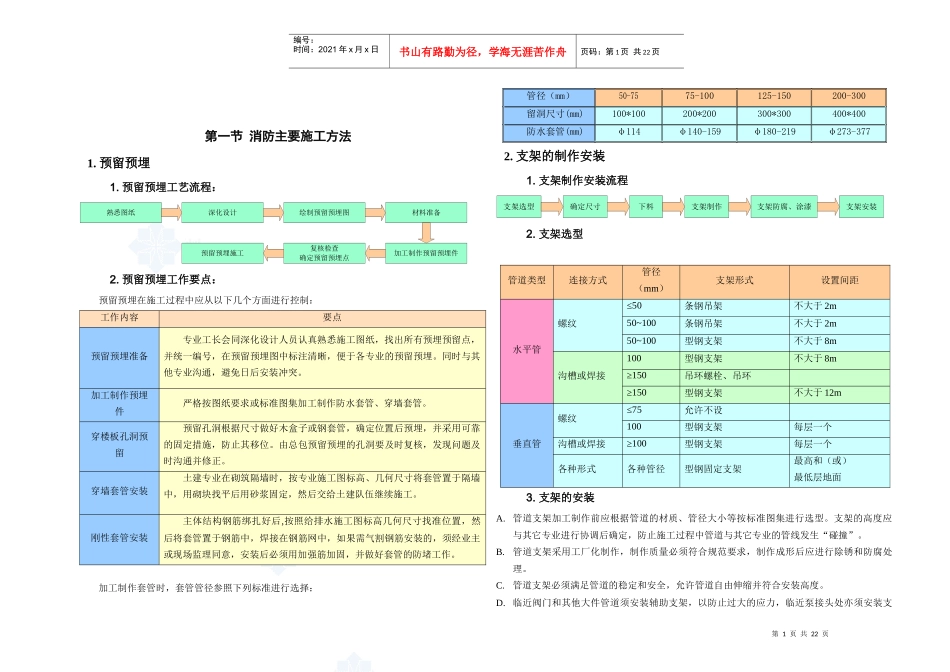

消防主要施工方法机电工程施工组织设计消防主要施工方法第1页XXXXXXXXXXXXXXXXXXXXX第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页第一节消防主要施工方法1.预留预埋1.预留预埋工艺流程：2.预留预埋工作要点：预留预埋在施工过程中应从以下几个方面进行控制：工作内容要点预留预埋准备专业工长会同深化设计人员认真熟悉施工图纸，找出所有预埋预留点，并统一编号，在预留预埋图中标注清晰，便于各专业的预留预埋。同时与其他专业沟通，避免日后安装冲突。加工制作预埋件严格按图纸要求或标准图集加工制作防水套管、穿墙套管。穿楼板孔洞预留预留孔洞根据尺寸做好木盒子或钢套管，确定位置后预埋，并采用可靠的固定措施，防止其移位。由总包预留预埋的孔洞要及时复核，发现问题及时沟通并修正。穿墙套管安装土建专业在砌筑隔墙时，按专业施工图标高、几何尺寸将套管置于隔墙中，用砌块找平后用砂浆固定，然后交给土建队伍继续施工。刚性套管安装主体结构钢筋绑扎好后,按照给排水施工图标高几何尺寸找准位置，然后将套管置于钢筋中，焊接在钢筋网中，如果需气割钢筋安装的，须经业主或现场监理同意，安装后必须用加强筋加固，并做好套管的防堵工作。加工制作套管时，套管管径参照下列标准进行选择：管径（mm）50-7575-100125-150200-300留洞尺寸(mm)100*100200*200300*300400*400防水套管(mm)φ114φ140-159φ180-219φ273-3772.支架的制作安装1.支架制作安装流程2.支架选型管道类型连接方式管径（mm）支架形式设置间距水平管螺纹≤50条钢吊架不大于2m50~100条钢吊架不大于2m50~100型钢支架不大于8m沟槽或焊接100型钢支架不大于8m≥150吊环螺栓、吊环≥150型钢支架不大于12m垂直管螺纹≤75允许不设100型钢支架每层一个沟槽或焊接≥100型钢支架每层一个各种形式各种管径型钢固定支架最高和（或）最低层地面3.支架的安装A.管道支架加工制作前应根据管道的材质、管径大小等按标准图集进行选型。支架的高度应与其它专业进行协调后确定，防止施工过程中管道与其它专业的管线发生“碰撞”。B.管道支架采用工厂化制作，制作质量必须符合规范要求，制作成形后应进行除锈和防腐处理。C.管道支架必须满足管道的稳定和安全，允许管道自由伸缩并符合安装高度。D.临近阀门和其他大件管道须安装辅助支架，以防止过大的应力，临近泵接头处亦须安装支熟悉图纸预留预埋施工复核检查确定预留预埋点加工制作预留预埋件材料准备绘制预留预埋图深化设计支架选型支架安装支架防腐、涂漆支架制作下料确定尺寸第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页架以免设备受力。对于机房内压力管道及其他可把震动传给建筑物的压力管道，必须安装弹簧支架并垫橡胶垫圈以达到减震的目的。E.垂直安装的总（干）管，其下端应设置承重固定支架，上部末端设置防晃支架固定。管道的干管三通与管道弯头处应加设支架固定，管道支吊架应固定牢固。喷淋管道支吊架的间距不应大于下表：公称直径（mm）DN25DN32DN40DN50DN70DN80DN100DN150喷淋管道最大间距（m）3.54.04.55.06.06.06.58.0F.喷淋系统管道支吊架安装时，支吊架与喷嘴间距不宜小于300mm，与末端喷嘴间距不宜大于750mm，配水支管上每一直管段相邻两喷嘴间至少设置一只支吊架，喷淋及气体灭火系统管道的防晃支架的设置，当管径大于等于DN50时，每段管道至少应设置一个防晃支架.当管道改变方向时应加置一个防晃支架。水平管道使用的条钢吊架及减震吊架如图6-1、6-2图6-1水平管道的条钢吊架(保温管道)1-膨胀螺栓2-镀锌槽钢3-螺母4-吊杆5-金属环6-金属板7-保温8-配管1-膨胀螺栓2-镀锌槽钢3-螺母4-吊杆5-管道6-螺母7-镀锌扁钢8-金属板9-保温（不保温的管道吊架在此基础上将保温层和金属板去掉即可）5613428712345678910第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页图6-2水平管道的减震吊架1-楼板2-弹簧3-吊架4-管道1-膨胀螺栓2-镀锌U型螺杆3-槽钢4-楼板5-吊杆6-螺母7-弹簧垂直管道设置的型钢减震支架如图6-3当垂直管道穿越...
