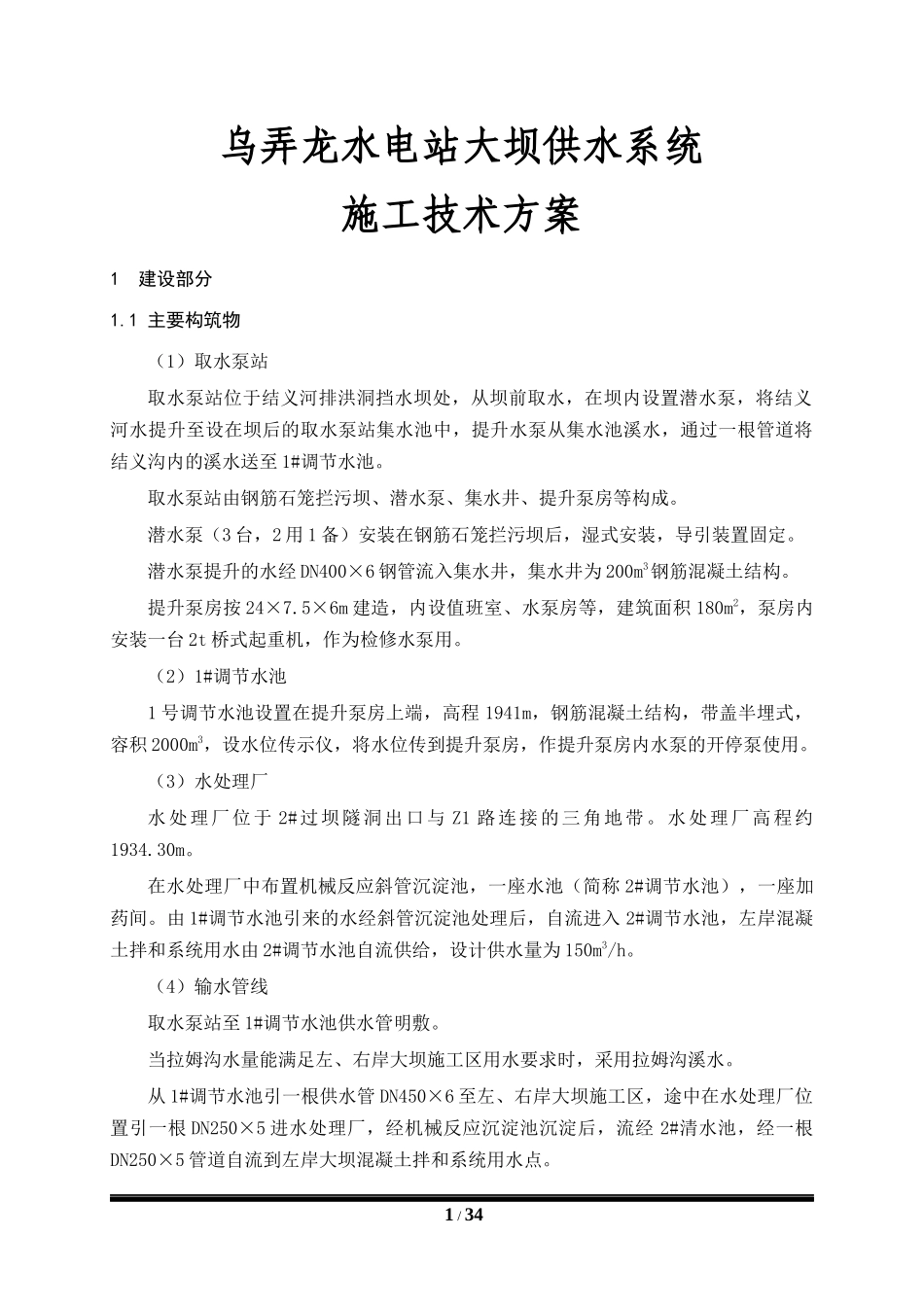

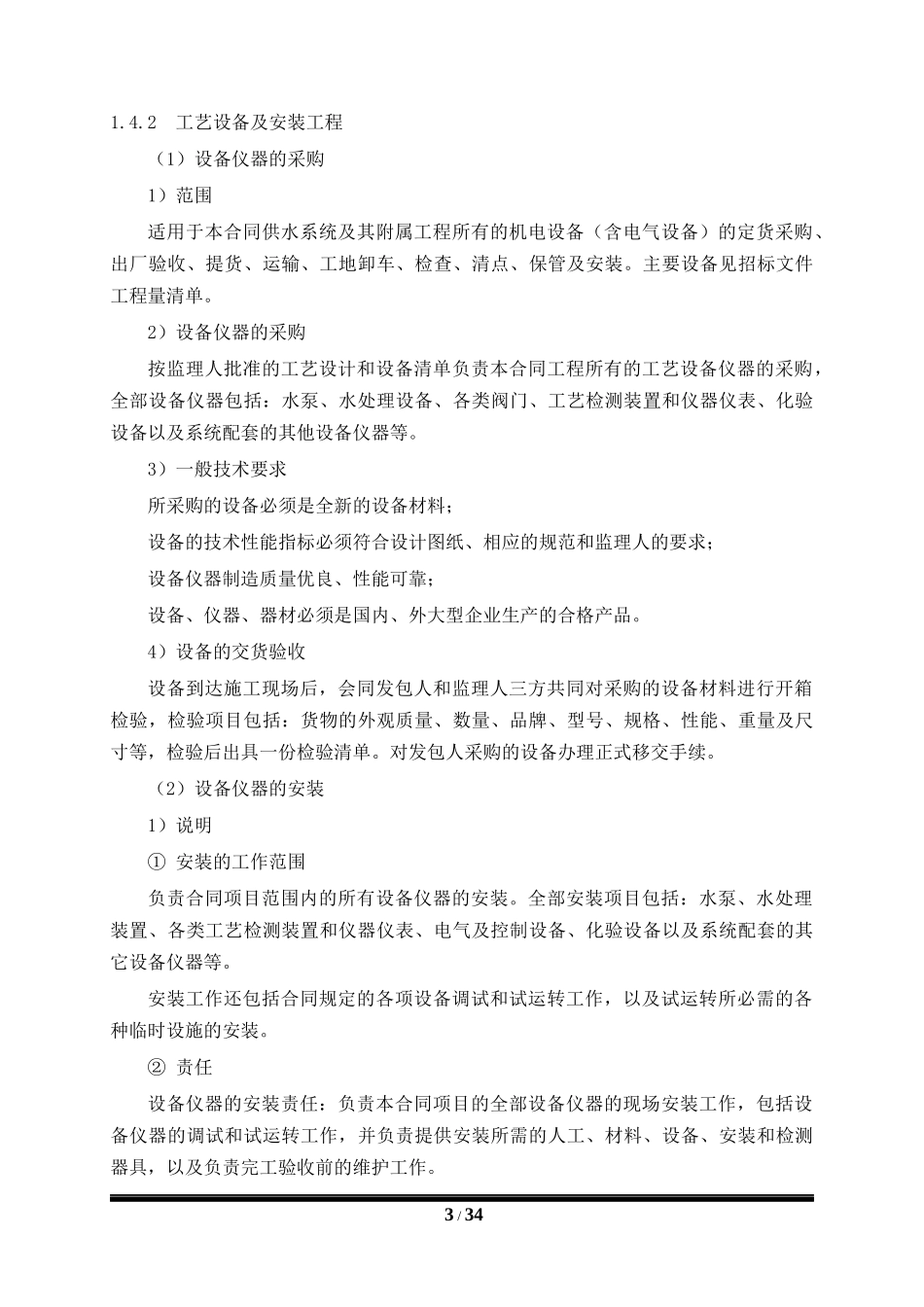

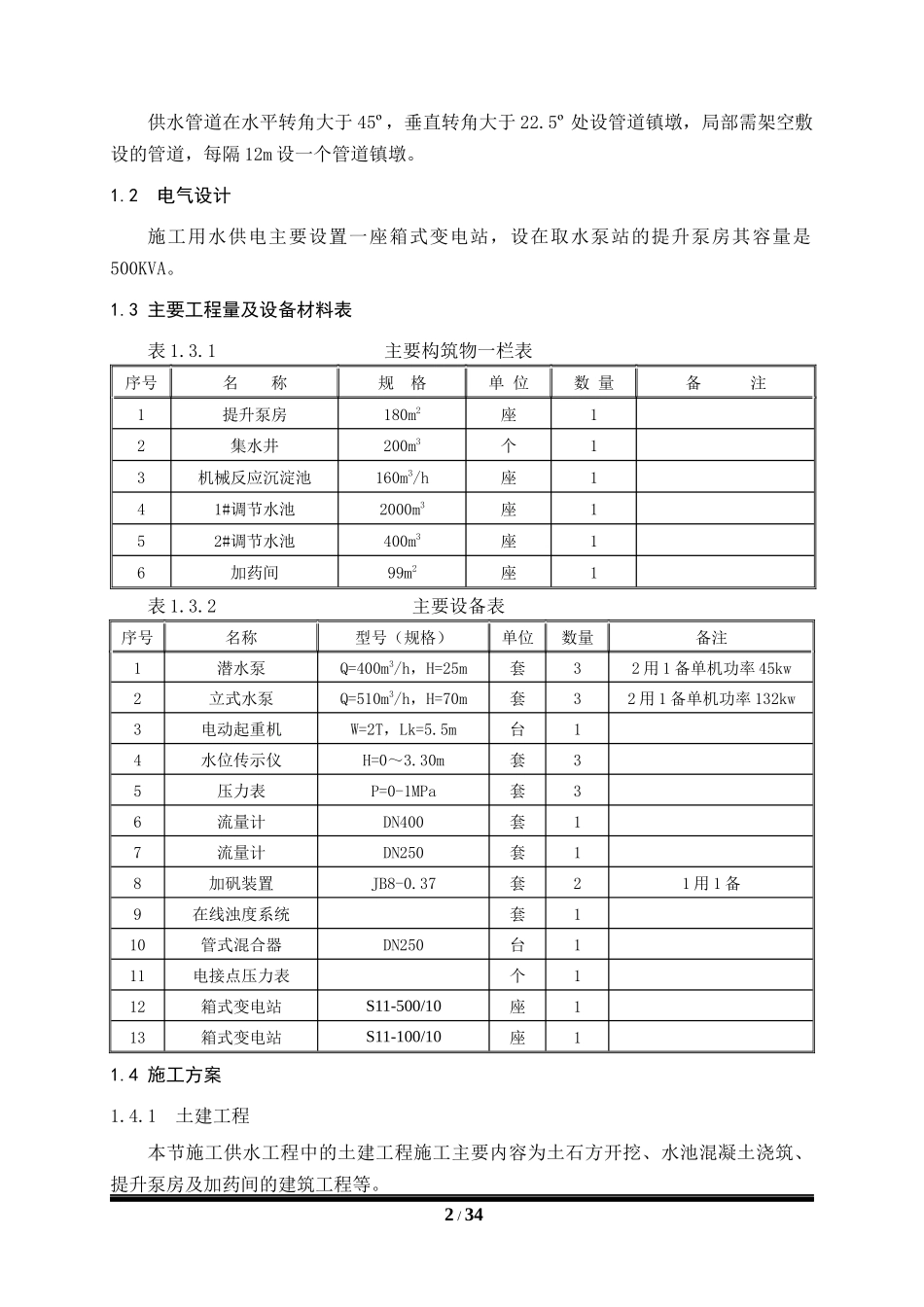

乌弄龙水电站大坝供水系统施工技术方案1建设部分1.1主要构筑物（1）取水泵站取水泵站位于结义河排洪洞挡水坝处，从坝前取水，在坝内设置潜水泵，将结义河水提升至设在坝后的取水泵站集水池中，提升水泵从集水池溪水，通过一根管道将结义沟内的溪水送至1#调节水池。取水泵站由钢筋石笼拦污坝、潜水泵、集水井、提升泵房等构成。潜水泵（3台，2用1备）安装在钢筋石笼拦污坝后，湿式安装，导引装置固定。潜水泵提升的水经DN400×6钢管流入集水井，集水井为200m3钢筋混凝土结构。提升泵房按24×7.5×6m建造，内设值班室、水泵房等，建筑面积180m2，泵房内安装一台2t桥式起重机，作为检修水泵用。（2）1#调节水池1号调节水池设置在提升泵房上端，高程1941m，钢筋混凝土结构，带盖半埋式，容积2000m3，设水位传示仪，将水位传到提升泵房，作提升泵房内水泵的开停泵使用。（3）水处理厂水处理厂位于2#过坝隧洞出口与Z1路连接的三角地带。水处理厂高程约1934.30m。在水处理厂中布置机械反应斜管沉淀池，一座水池（简称2#调节水池），一座加药间。由1#调节水池引来的水经斜管沉淀池处理后，自流进入2#调节水池，左岸混凝土拌和系统用水由2#调节水池自流供给，设计供水量为150m3/h。（4）输水管线取水泵站至1#调节水池供水管明敷。当拉姆沟水量能满足左、右岸大坝施工区用水要求时，采用拉姆沟溪水。从1#调节水池引一根供水管DN450×6至左、右岸大坝施工区，途中在水处理厂位置引一根DN250×5进水处理厂，经机械反应沉淀池沉淀后，流经2#清水池，经一根DN250×5管道自流到左岸大坝混凝土拌和系统用水点。1/34供水管道在水平转角大于45º，垂直转角大于22.5º处设管道镇墩，局部需架空敷设的管道，每隔12m设一个管道镇墩。1.2电气设计施工用水供电主要设置一座箱式变电站，设在取水泵站的提升泵房其容量是500KVA。1.3主要工程量及设备材料表表1.3.1主要构筑物一栏表序号名称规格单位数量备注1提升泵房180m2座12集水井200m3个13机械反应沉淀池160m3/h座141#调节水池2000m3座152#调节水池400m3座16加药间99m2座1表1.3.2主要设备表序号名称型号（规格）单位数量备注1潜水泵Q=400m3/h，H=25m套32用1备单机功率45kw2立式水泵Q=510m3/h，H=70m套32用1备单机功率132kw3电动起重机W=2T，Lk=5.5m台14水位传示仪H=0～3.30m套35压力表P=0-1MPa套36流量计DN400套17流量计DN250套18加矾装置JB8-0.37套21用1备9在线浊度系统套110管式混合器DN250台111电接点压力表个112箱式变电站S11-500/10座113箱式变电站S11-100/10座11.4施工方案1.4.1土建工程本节施工供水工程中的土建工程施工主要内容为土石方开挖、水池混凝土浇筑、提升泵房及加药间的建筑工程等。2/341.4.2工艺设备及安装工程（1）设备仪器的采购1）范围适用于本合同供水系统及其附属工程所有的机电设备（含电气设备）的定货采购、出厂验收、提货、运输、工地卸车、检查、清点、保管及安装。主要设备见招标文件工程量清单。2）设备仪器的采购按监理人批准的工艺设计和设备清单负责本合同工程所有的工艺设备仪器的采购，全部设备仪器包括：水泵、水处理设备、各类阀门、工艺检测装置和仪器仪表、化验设备以及系统配套的其他设备仪器等。3）一般技术要求所采购的设备必须是全新的设备材料；设备的技术性能指标必须符合设计图纸、相应的规范和监理人的要求；设备仪器制造质量优良、性能可靠；设备、仪器、器材必须是国内、外大型企业生产的合格产品。4）设备的交货验收设备到达施工现场后，会同发包人和监理人三方共同对采购的设备材料进行开箱检验，检验项目包括：货物的外观质量、数量、品牌、型号、规格、性能、重量及尺寸等，检验后出具一份检验清单。对发包人采购的设备办理正式移交手续。（2）设备仪器的安装1）说明①安装的工作范围负责合同项目范围内的所有设备仪器的安装。全部安装项目包括：水泵、水处理装置、各类工艺检测装置和仪器仪表、电气及控制设备、化验设备以及系统配套的其它设备仪器等。安装工作还包括合同规定的各项设备调试和试运转工作，以及试运转所必需的各种临时设施的安装。②责任设备仪器的安装责任：负责本合同项目的全部...
