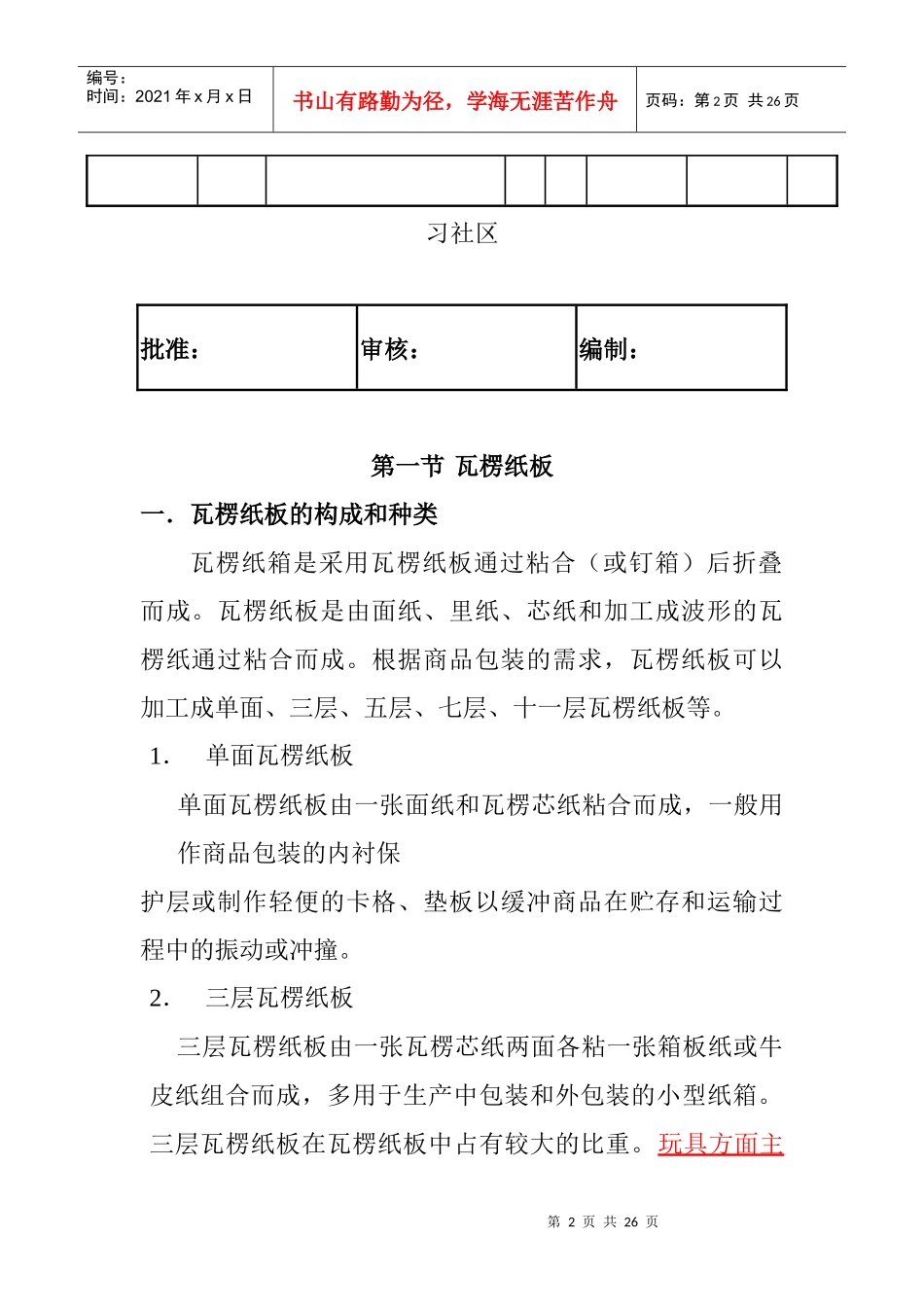

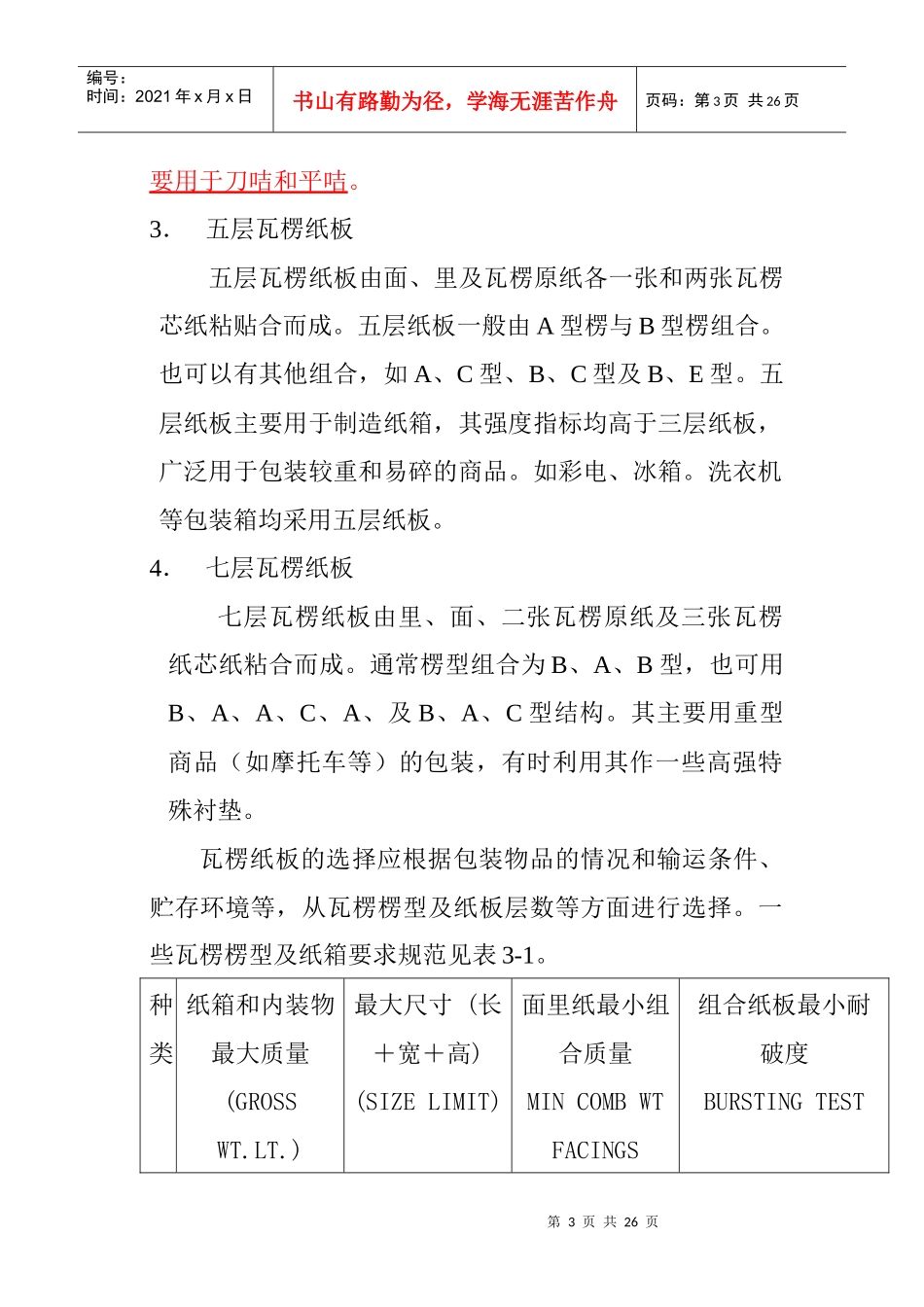

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页纸箱培训资料修订日期修订单号修订内容摘要页次版次修订审核批准2011/03/30/系统文件新制定2A/0///第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页习社区批准：审核：编制：第一节瓦楞纸板一．瓦楞纸板的构成和种类瓦楞纸箱是采用瓦楞纸板通过粘合（或钉箱）后折叠而成。瓦楞纸板是由面纸、里纸、芯纸和加工成波形的瓦楞纸通过粘合而成。根据商品包装的需求，瓦楞纸板可以加工成单面、三层、五层、七层、十一层瓦楞纸板等。1．单面瓦楞纸板单面瓦楞纸板由一张面纸和瓦楞芯纸粘合而成，一般用作商品包装的内衬保护层或制作轻便的卡格、垫板以缓冲商品在贮存和运输过程中的振动或冲撞。2．三层瓦楞纸板三层瓦楞纸板由一张瓦楞芯纸两面各粘一张箱板纸或牛皮纸组合而成，多用于生产中包装和外包装的小型纸箱。三层瓦楞纸板在瓦楞纸板中占有较大的比重。玩具方面主第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页要用于刀咭和平咭。3．五层瓦楞纸板五层瓦楞纸板由面、里及瓦楞原纸各一张和两张瓦楞芯纸粘贴合而成。五层纸板一般由A型楞与B型楞组合。也可以有其他组合，如A、C型、B、C型及B、E型。五层纸板主要用于制造纸箱，其强度指标均高于三层纸板，广泛用于包装较重和易碎的商品。如彩电、冰箱。洗衣机等包装箱均采用五层纸板。4．七层瓦楞纸板七层瓦楞纸板由里、面、二张瓦楞原纸及三张瓦楞纸芯纸粘合而成。通常楞型组合为B、A、B型，也可用B、A、A、C、A、及B、A、C型结构。其主要用重型商品（如摩托车等）的包装，有时利用其作一些高强特殊衬垫。瓦楞纸板的选择应根据包装物品的情况和输运条件、贮存环境等，从瓦楞楞型及纸板层数等方面进行选择。一些瓦楞楞型及纸箱要求规范见表3-1。种类纸箱和内装物最大质量(GROSSWT.LT.)最大尺寸(长＋宽＋高)(SIZELIMIT)面里纸最小组合质量MINCOMBWTFACINGS组合纸板最小耐破度BURSTINGTEST第4页共26页第3页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共26页kg1bcming/㎡1b/msfkgf/c㎡1b/in2kpa三层瓦楞纸箱9.118.129.540.854.420406590120101.6152.4190.5228.6254.040607590100253.8366.2410.1673.7878.85275841381828.812.314.619.324.6125175200275350863.31206.61432.31893.32413.1五层瓦楞纸箱29.540.854.463.572.66590120140160190.5228.6254.0279.4304.87590100110120449.2537.1615.21083.41318.29211012622227014.619.324.635.242.22002753505006001432.31893.32413.33453.14139第5页共26页第4页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共26页.8表3-1美国瓦楞纸箱规范二．瓦楞的形状、种类及特性1．瓦楞的形状及其特性瓦楞纸板的抗压强度与瓦楞的形状有直接关系。瓦楞芯纸的剖面结构近似三角形，呈波纹状的两个波峰表面和衬纸粘合，形成连续的拱形，它具有较大的刚性和良好的承载力，富有弹性，有较高的防振性能。瓦楞的形状一般分为U型、V型和UV型三种。⑴U型特点:伸张性好,富有弹性,能量吸收高,在弹性极限范围内当外力消除后仍能恢复原状。粘结效果好，瓦楞辊磨损量少，在较大外力作用下瓦楞芯纸波峰被压坏的现象极第6页共26页第5页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共26页少，大多数现象是两侧的直线被压弯。缺点：耐压强度不高，并且由于峰顶与面纸、里纸接触面积大，粘结剂用量大。U型的加工性能比V型好⑵V型特点：楞顶与面、里纸的接触面小，因而上胶量少，在外力作用下不易变形，抗压强度较大。缺点：楞顶与面、里纸的接触面小，上胶量少因而较易剥离。当外加压力超过其承受压力限度，其楞形将被迅速破坏，压力消除后不能恢复原状。也导致瓦楞辊容易磨损。。⑶UV型结合U型和V型的优点，它的耐压强度较高，承载能力强，当外力超过其承载能力时不至于使楞形全被破坏，外力消除后也能基本恢复原状，在制楞过程中瓦楞辊也不易磨损...
