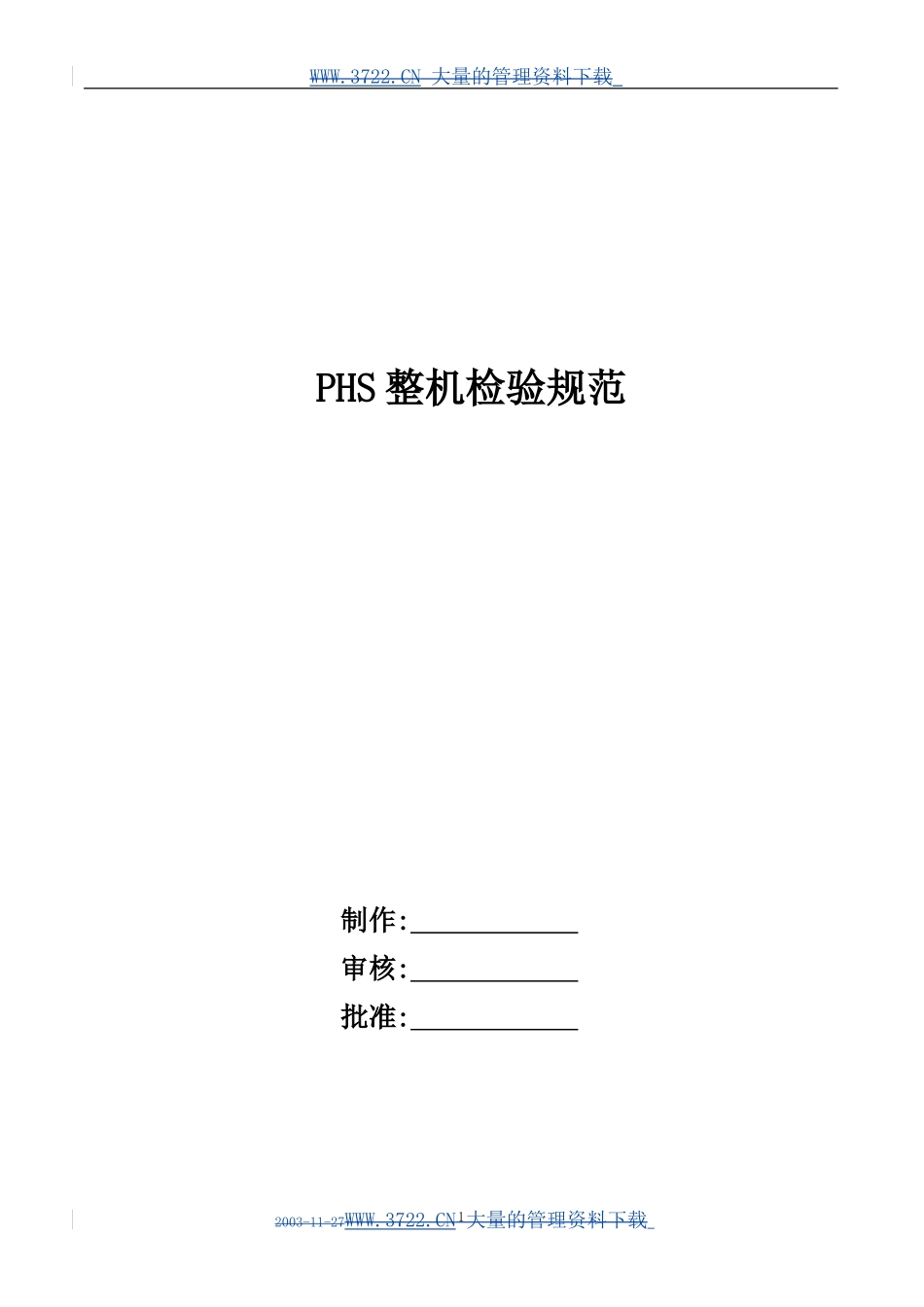

PHS整机检验规范

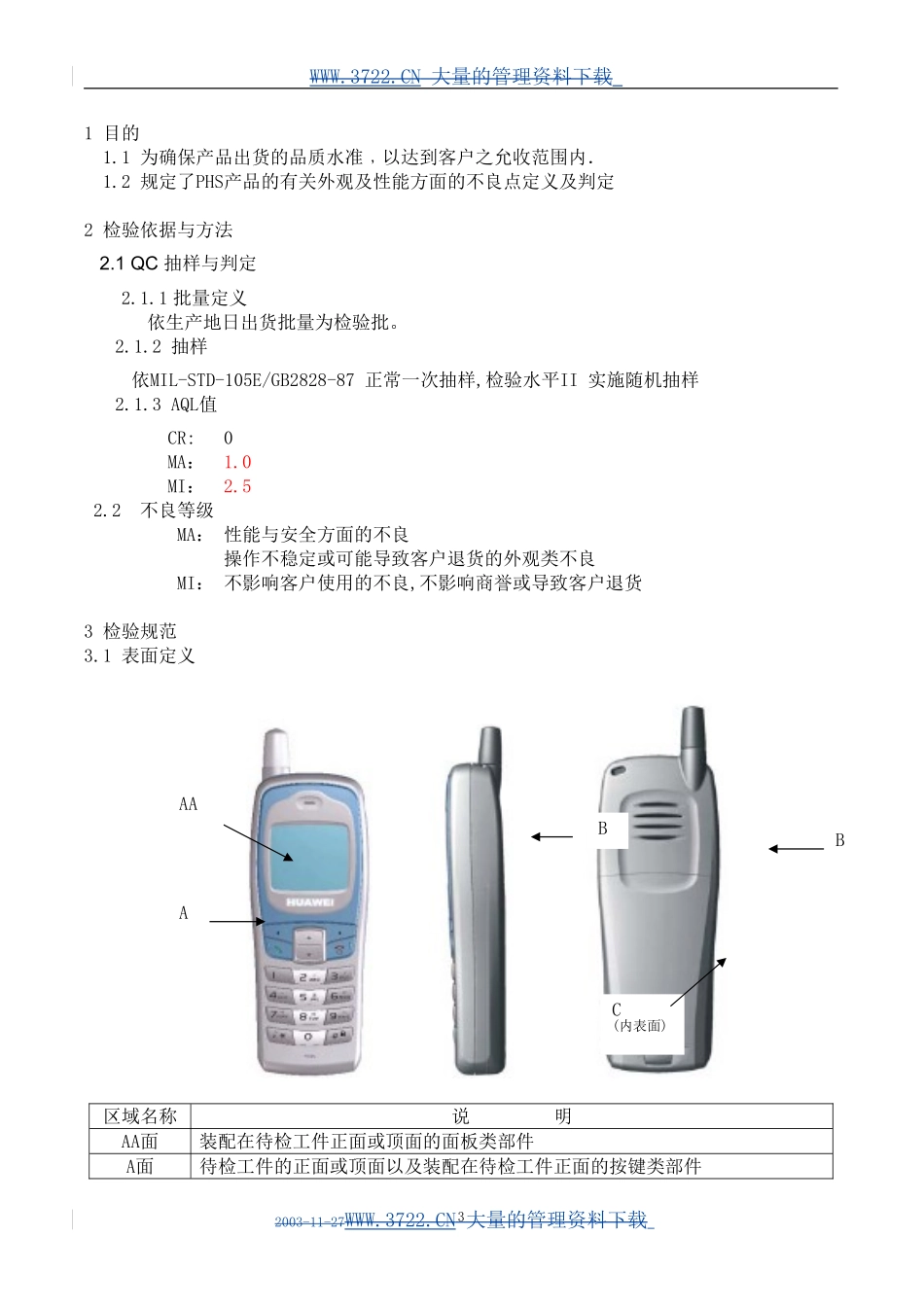

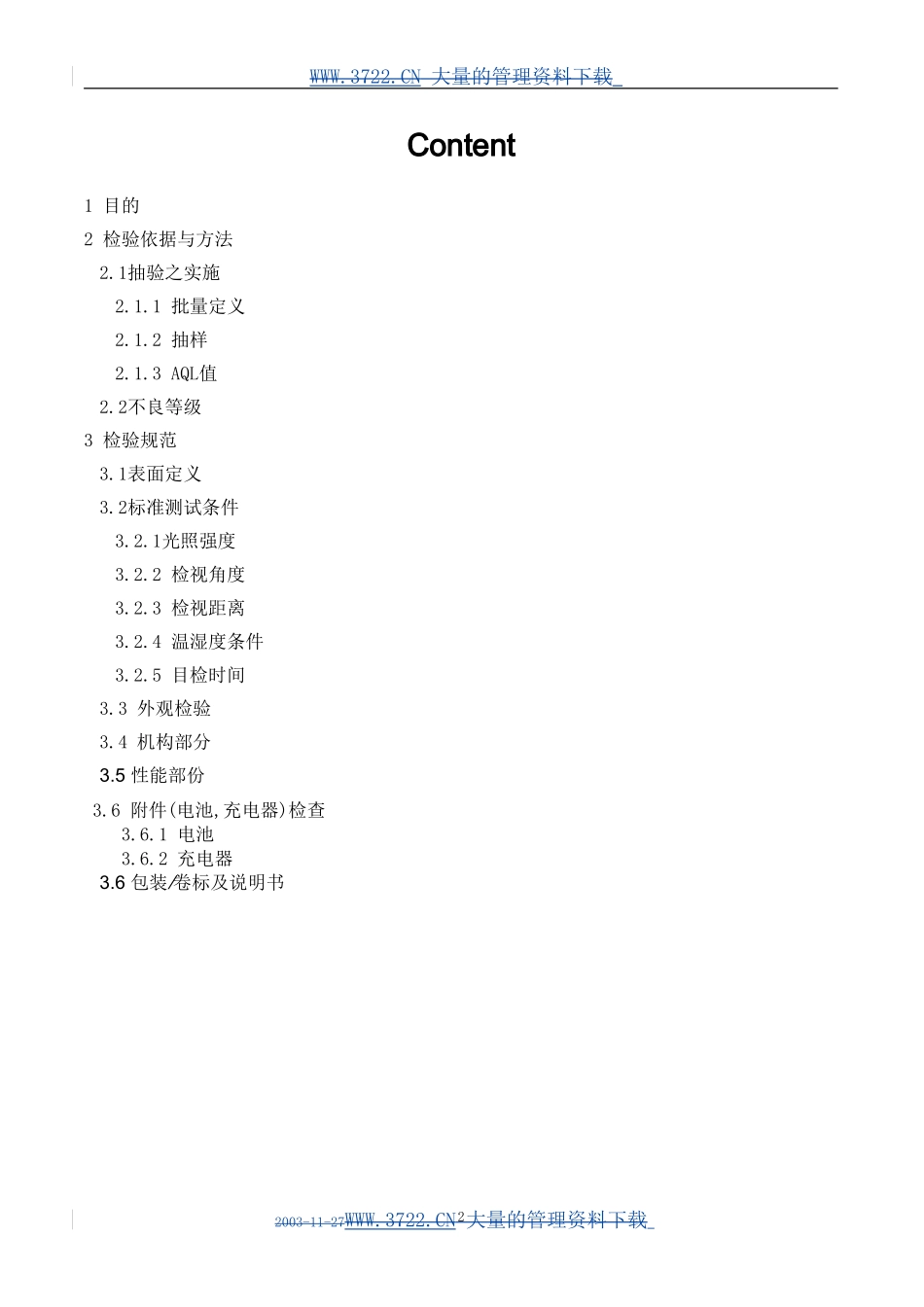

WWW.3722.CN 大量的管理资料下载 PHS 整机检验规范制作: 审核: 批准: 2003-11-27WWW.3722.CN 大量的管理资料下载 1WWW.3722.CN 大量的管理资料下载 Content 1 目的 2 检验依据与方法2.1抽验之实施2.1.1 批量定义2.1.2 抽样 2.1.3 AQL值2.2不良等级3 检验规范 3.1表面定义 3.2标准测试条件 3.2.1光照强度 3.2.2 检视角度 3.2.3 检视距离 3.2.4 温湿度条件 3.2.5 目检时间 3.3 外观检验3.4 机构部分 3.5 性能部份 3.6 附件(电池,充电器)检查3.6.1 电池3.6.2 充电器3.6 包装/卷标及说明书2003-11-27WWW.3722.CN 大量的管理资料下载 2WWW.3722.CN 大量的管理资料下载 1 目的 1.1 为确保产品出货的品质水准﹐以达到客户之允收范围内． 1.2 规定了PHS产品的有关外观及性能方面的不良点定义及判定 2 检验依据与方法 2.1 QC 抽样与判定 2.1.1 批量定义 依生产地日出货批量为检验批。2.1.2 抽样 依MIL-STD-105E/GB2828-87 正常一次抽样,检验水平II 实施随机抽样2.1.3 AQL值 CR: 0MA： 1.0 MI： 2.52.2 不良等级 MA： 性能与安全方面的不良 操作不稳定或可能导致客户退货的外观类不良 MI： 不影响客户使用的不良,不影响商誉或导致客户退货3 检验规范 3.1 表面定义 区域名称说 明AA面装配在待检工件正面或顶面的面板类部件 A面待检工件的正面或顶面以及装配在待检工件正面的按键类部件 2003-11-27WWW.3722.CN 大量的管理资料下载 3AAABBC (内表面)WWW.3722.CN 大量的管理资料下载 B面待检工件的侧面/背面/底面以及装配在该表面上的部件 C面待检工件的电池背面以及装配在该表面上的部件3.2标准测试条件 3.2.1 光照强度 控制在700 ～ 1000LUX左右3.2.2 检视角度 45~90度内可转动 3.2.3 检视距离 产品与眼睛的距离为30cm 3.2.4 温湿度条件 温度 23±3度 ;湿度30%~85% 3.2.5 目检时间 单一面不超过 10~20秒 3.3 外观检验标准 ( 单位: mm )缺陷AAABC划伤,擦伤不允许长2.0以下,宽0.05以下间距10以上允许2条长3.0以下,宽0.08以下间距10以上允许2条长4.0以下,宽0.1以下间距10以上允许2条同色点直径0.2以下,允许1点直径0.3以下,允许2点,间距15以上;0.35以下允许1点直径0.3以下,允许2点,间距15以上, 0.4以下允许1点直径0.25以下,允许3点,间距15以上异色点直径0.2以下,允许1点直径0.3以下,允许1点直径0.25以下,允许2点,间距20mm以上; 0.35以下允许1点...
