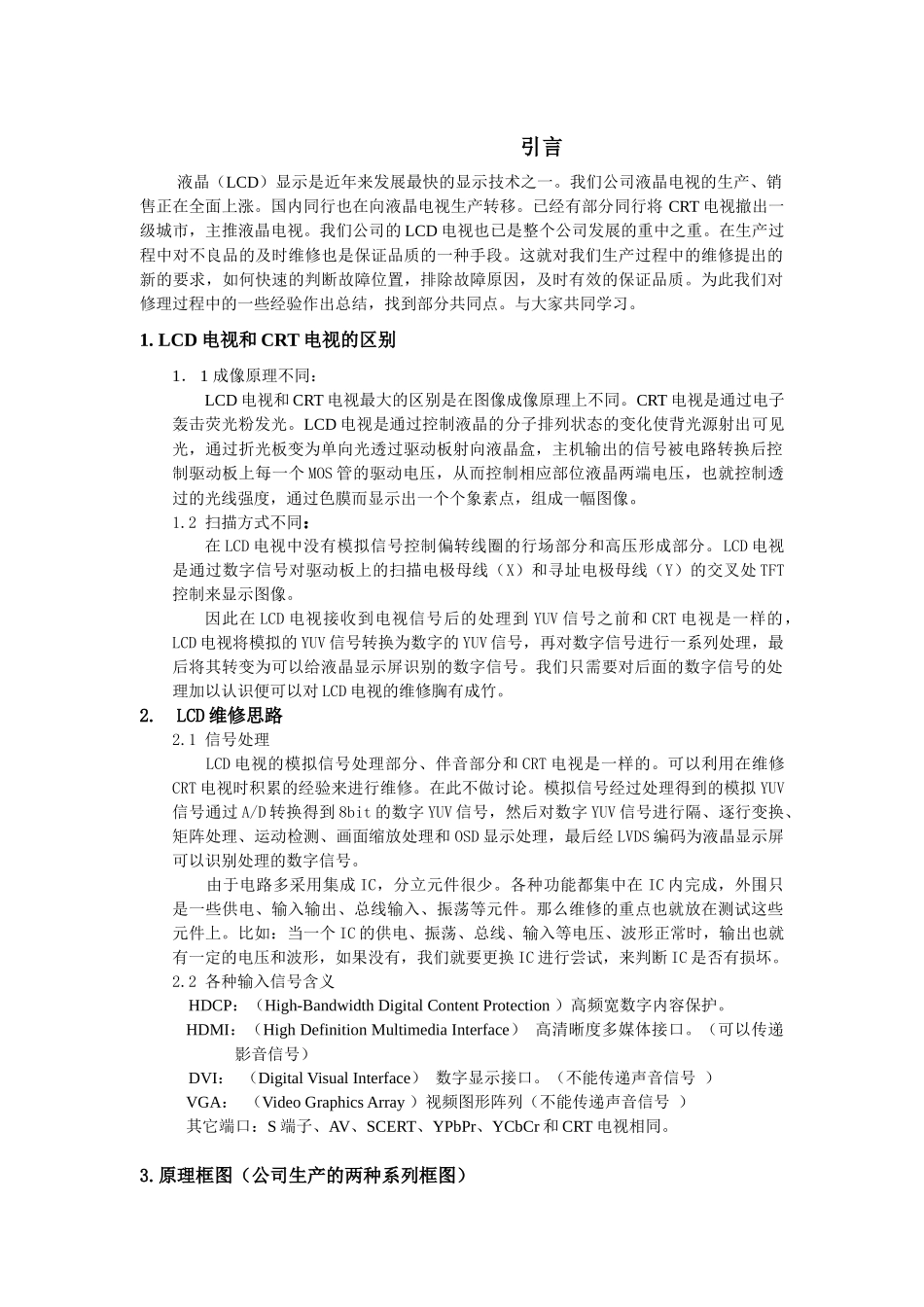

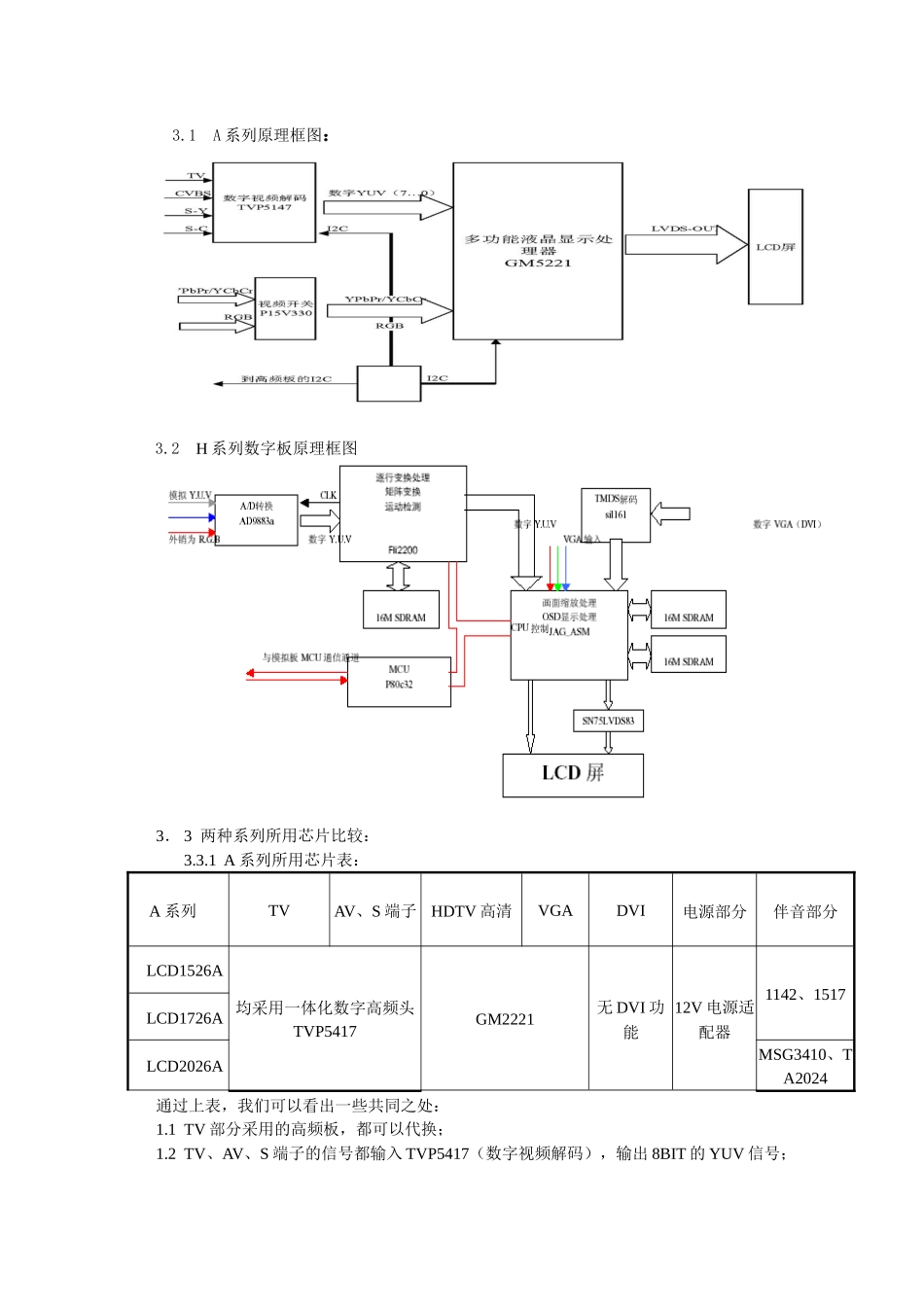

引言液晶（LCD）显示是近年来发展最快的显示技术之一。我们公司液晶电视的生产、销售正在全面上涨。国内同行也在向液晶电视生产转移。已经有部分同行将CRT电视撤出一级城市，主推液晶电视。我们公司的LCD电视也已是整个公司发展的重中之重。在生产过程中对不良品的及时维修也是保证品质的一种手段。这就对我们生产过程中的维修提出的新的要求，如何快速的判断故障位置，排除故障原因，及时有效的保证品质。为此我们对修理过程中的一些经验作出总结，找到部分共同点。与大家共同学习。1.LCD电视和CRT电视的区别1．1成像原理不同：LCD电视和CRT电视最大的区别是在图像成像原理上不同。CRT电视是通过电子轰击荧光粉发光。LCD电视是通过控制液晶的分子排列状态的变化使背光源射出可见光，通过折光板变为单向光透过驱动板射向液晶盒，主机输出的信号被电路转换后控制驱动板上每一个MOS管的驱动电压，从而控制相应部位液晶两端电压，也就控制透过的光线强度，通过色膜而显示出一个个象素点，组成一幅图像。1.2扫描方式不同：在LCD电视中没有模拟信号控制偏转线圈的行场部分和高压形成部分。LCD电视是通过数字信号对驱动板上的扫描电极母线（X）和寻址电极母线（Y）的交叉处TFT控制来显示图像。因此在LCD电视接收到电视信号后的处理到YUV信号之前和CRT电视是一样的，LCD电视将模拟的YUV信号转换为数字的YUV信号，再对数字信号进行一系列处理，最后将其转变为可以给液晶显示屏识别的数字信号。我们只需要对后面的数字信号的处理加以认识便可以对LCD电视的维修胸有成竹。2.LCD维修思路2.1信号处理LCD电视的模拟信号处理部分、伴音部分和CRT电视是一样的。可以利用在维修CRT电视时积累的经验来进行维修。在此不做讨论。模拟信号经过处理得到的模拟YUV信号通过A/D转换得到8bit的数字YUV信号，然后对数字YUV信号进行隔、逐行变换、矩阵处理、运动检测、画面缩放处理和OSD显示处理，最后经LVDS编码为液晶显示屏可以识别处理的数字信号。由于电路多采用集成IC，分立元件很少。各种功能都集中在IC内完成，外围只是一些供电、输入输出、总线输入、振荡等元件。那么维修的重点也就放在测试这些元件上。比如：当一个IC的供电、振荡、总线、输入等电压、波形正常时，输出也就有一定的电压和波形，如果没有，我们就要更换IC进行尝试，来判断IC是否有损坏。2.2各种输入信号含义HDCP：（High-BandwidthDigitalContentProtection）高频宽数字内容保护。HDMI：（HighDefinitionMultimediaInterface）高清晰度多媒体接口。（可以传递影音信号）DVI：（DigitalVisualInterface）数字显示接口。（不能传递声音信号）VGA：（VideoGraphicsArray）视频图形阵列（不能传递声音信号）其它端口：S端子、AV、SCERT、YPbPr、YCbCr和CRT电视相同。3.原理框图（公司生产的两种系列框图）3.1A系列原理框图：3.2H系列数字板原理框图3．3两种系列所用芯片比较：3.3.1A系列所用芯片表：A系列TVAV、S端子HDTV高清VGADVI电源部分伴音部分LCD1526A均采用一体化数字高频头TVP5417GM2221无DVI功能12V电源适配器1142、1517LCD1726ALCD2026AMSG3410、TA2024通过上表，我们可以看出一些共同之处：1.1TV部分采用的高频板，都可以代换；1.2TV、AV、S端子的信号都输入TVP5417（数字视频解码），输出8BIT的YUV信号；1.3GM2221或GM5221输出10BIT的LVDS信号到显示屏；1.4伴音部分都是经过音效处理J1142、MSG3410到伴音功放1517、TA2024；1.5电源适配器都是外协工厂加工，只要输出电压一样可直接更换。3.3.2H系列所用芯片表：H系列TV部分AV部分HDTV高清VGADVI电源部分伴音部分LCD2726采用一体化数字高频头TDA9321TDA9181TDA9178模拟板MST9885AFIL2300数字板BGA388数字板电源板（12V、24V）MSG3410、TA2404LCD3026LCD32B66LCD37A71LCD40A71通过上表，我们可以看出一些共同之处：2.1TV部分采用的高频板，可以代换；2.2TV、AV、S端子的信号都输入TDA9321（视频解码），TDA9181（亮色分离）的Y、C分离，从TDA9321输出YUV到TDA9178（画质改善）输出YUV；2.3HDTV、TV、AV、S端子（YUV）输入到MS9885A（MST9883）进行模数转换输出8BIT的YUV信号，到...
