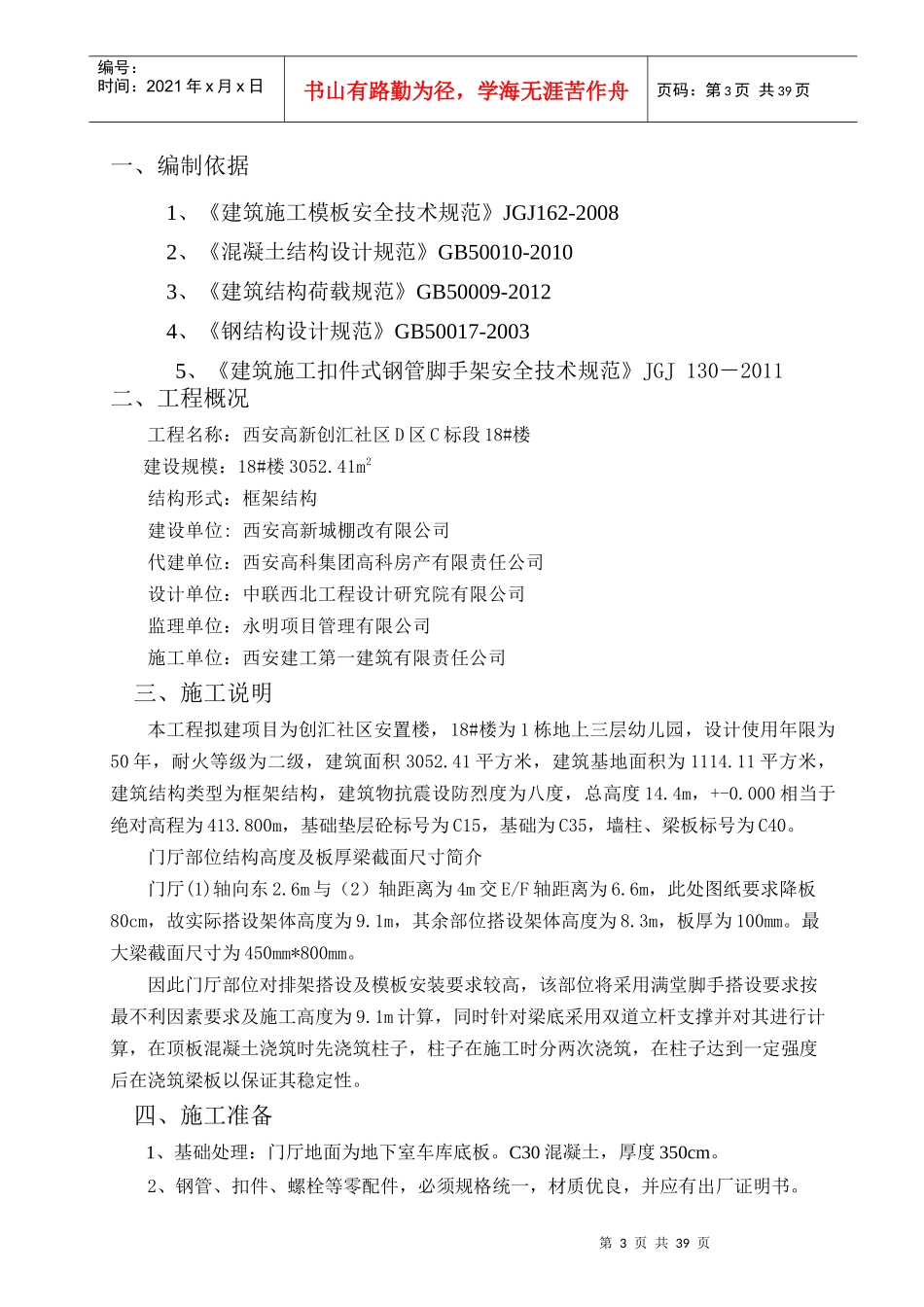

1西安高新创汇社区D区C标段18#楼门厅高大模板及支撑体系设计与施工方案编制人：审核人：审批人：西安建工第一建筑有限责任公司西安高新创汇社区D区C标段2017年10月10日1第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页目录一、编制依据二、工程概况三、施工说明四、施工准备五、满堂架搭设的施工工艺六、劳动力及材料、机具配备七、模板安装八、模板拆除九、安全、环保文明施工措施十、应急预案十一、计算书第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页一、编制依据1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-20035、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130－2011二、工程概况工程名称：西安高新创汇社区D区C标段18#楼建设规模：18#楼3052.41m2结构形式：框架结构建设单位:西安高新城棚改有限公司代建单位：西安高科集团高科房产有限责任公司设计单位：中联西北工程设计研究院有限公司监理单位：永明项目管理有限公司施工单位：西安建工第一建筑有限责任公司三、施工说明本工程拟建项目为创汇社区安置楼，18#楼为1栋地上三层幼儿园，设计使用年限为50年，耐火等级为二级，建筑面积3052.41平方米，建筑基地面积为1114.11平方米，建筑结构类型为框架结构，建筑物抗震设防烈度为八度，总高度14.4m，+-0.000相当于绝对高程为413.800m，基础垫层砼标号为C15，基础为C35，墙柱、梁板标号为C40。门厅部位结构高度及板厚梁截面尺寸简介门厅(1)轴向东2.6m与（2）轴距离为4m交E/F轴距离为6.6m，此处图纸要求降板80cm，故实际搭设架体高度为9.1m，其余部位搭设架体高度为8.3m，板厚为100mm。最大梁截面尺寸为450mm*800mm。因此门厅部位对排架搭设及模板安装要求较高，该部位将采用满堂脚手搭设要求按最不利因素要求及施工高度为9.1m计算，同时针对梁底采用双道立杆支撑并对其进行计算，在顶板混凝土浇筑时先浇筑柱子，柱子在施工时分两次浇筑，在柱子达到一定强度后在浇筑梁板以保证其稳定性。四、施工准备1、基础处理：门厅地面为地下室车库底板。C30混凝土，厚度350cm。2、钢管、扣件、螺栓等零配件，必须规格统一，材质优良，并应有出厂证明书。第3页共39页第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页3、设专业质量检查员负责脚手架搭设的具体操作和安全管理材料由材料员负责购买，架子工均经过上岗培训获得上岗操作证书，持证上岗。4、对脚手架搭设施工人员在上岗前进行施工交底，并作安全教育培训，对相关操作人员必须持证上岗。五、满堂架搭设的施工工艺1、由于主梁高0.8m，且跨度较大，所以主梁底支模架立杆间距按0.8m布置，步距为1.0m，经计算各项验算均符合规范及设计要求（详细计算式见附表）。板底支模架立杆间距按0.9m布置，步距为1.2m，经计算各项验算均符合规范及设计要求（详细计算式见附表）。扫地杆应采用直角扣件固定在距钢管底端不大于20cm的立杆上。立杆接头必须采用对接扣件连接，立杆与水平杆采用直角扣件连接。接头交错布置，两个相邻立柱接头禁止出现在同步同跨内，并且在高度方向至少错开50cm；各接头中心距主节点的距离不大于步距的1/3。2、架体采用水平剪刀撑与竖向剪刀撑相结合的方式，随立柱、纵横向水平杆同步搭设，用通长剪刀撑沿架高连续布置，全部采用单杆通长剪刀撑。竖向剪刀撑斜杆与地面的夹角在45°～60°之间。斜杆相交点处于同一条直线上，并沿架高连续布置，剪刀撑的斜杆应扣在立杆或水平杆上，两端分别用旋转扣件固定。最下端的剪刀撑的底部要插到垫板处。水平剪刀撑对角设置，并与独立柱拉接（两侧独立柱分段先行浇筑），为保证剪刀撑的顺直，同时充分考虑剪刀撑的安全作用，剪刀撑采用搭接连接，且连接扣件不少于3个。六、劳动力及材料、机具配备1、劳动力配备工种人数任务架子工5负责架子搭设及拆除2、材料配备名称数量规格无缝钢管3000mф48mm×3.0mm直角扣件400个旋转扣件300个对接扣件...
