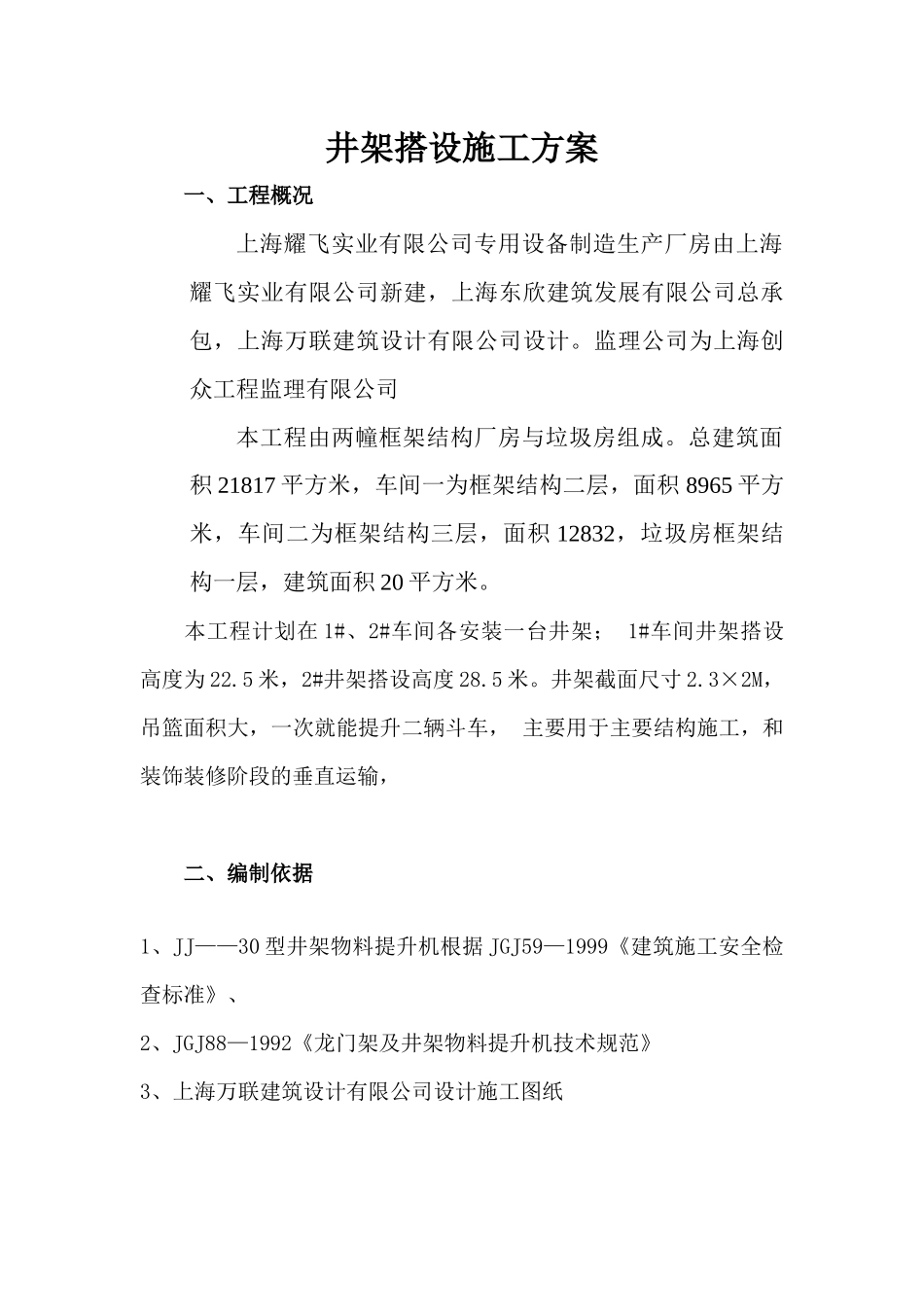

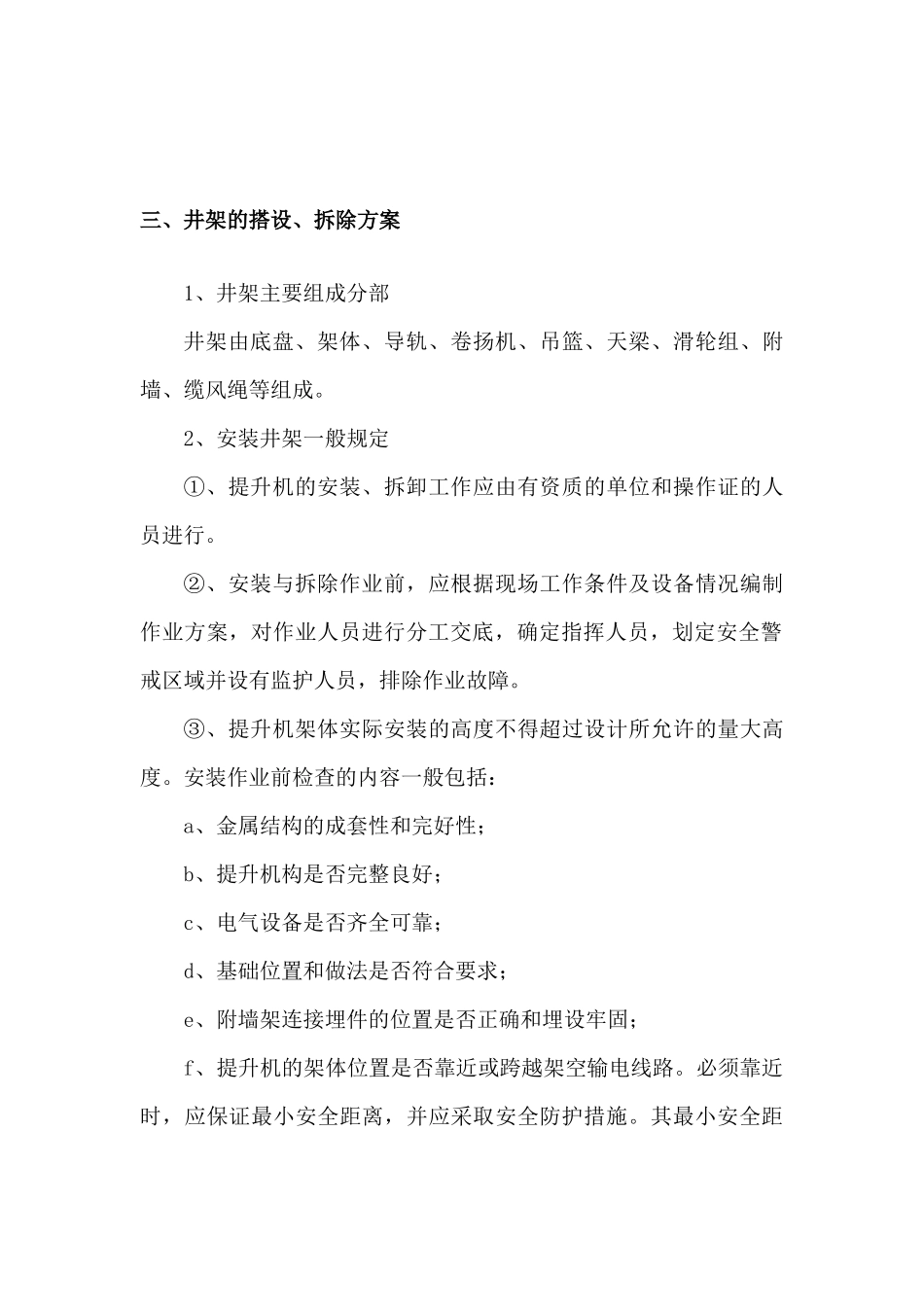

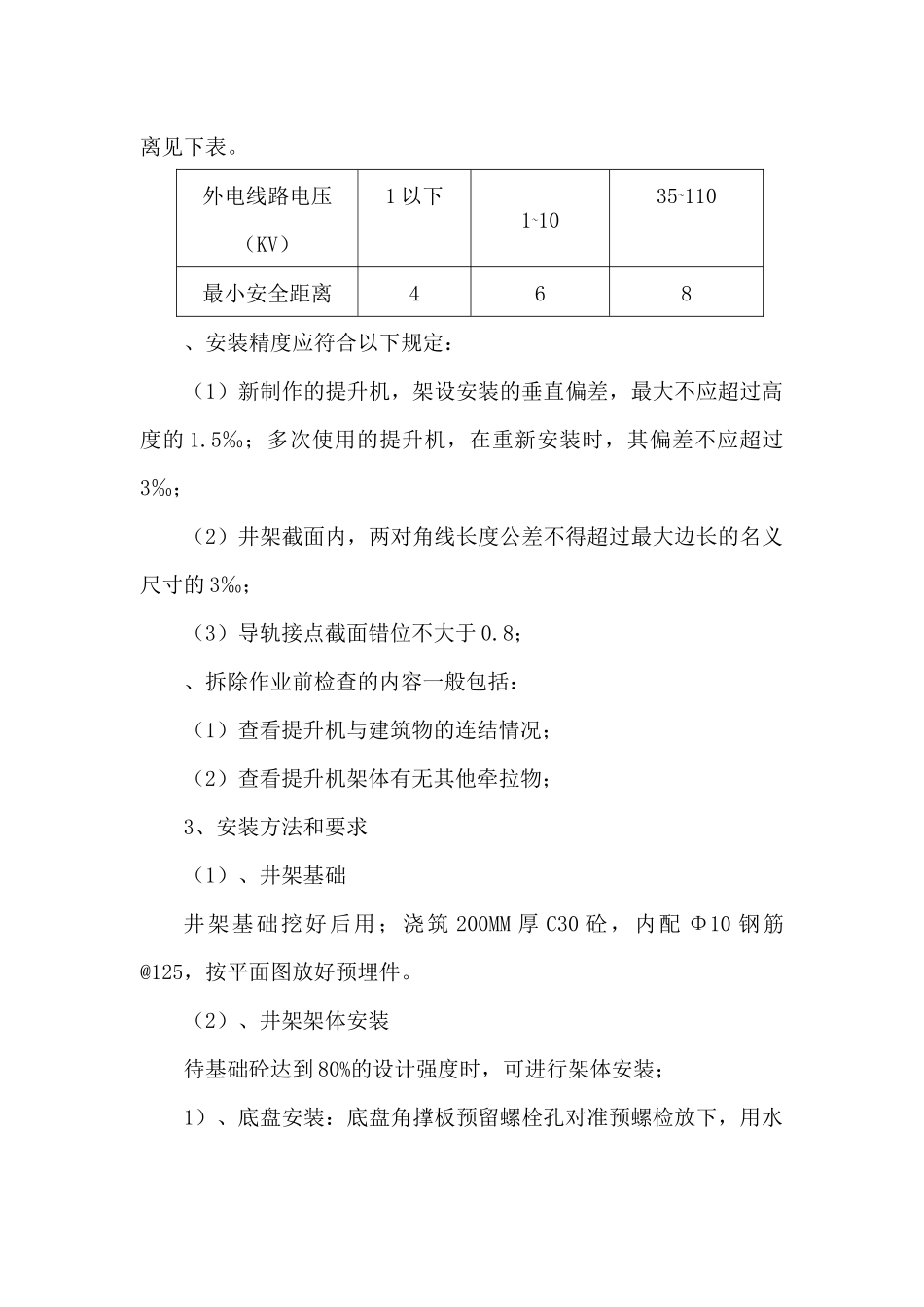

井架搭设施工方案一、工程概况上海耀飞实业有限公司专用设备制造生产厂房由上海耀飞实业有限公司新建，上海东欣建筑发展有限公司总承包，上海万联建筑设计有限公司设计。监理公司为上海创众工程监理有限公司本工程由两幢框架结构厂房与垃圾房组成。总建筑面积21817平方米，车间一为框架结构二层，面积8965平方米，车间二为框架结构三层，面积12832，垃圾房框架结构一层，建筑面积20平方米。本工程计划在1#、2#车间各安装一台井架；1#车间井架搭设高度为22.5米，2#井架搭设高度28.5米。井架截面尺寸2.3×2M，吊篮面积大，一次就能提升二辆斗车，主要用于主要结构施工，和装饰装修阶段的垂直运输，二、编制依据1、JJ——30型井架物料提升机根据JGJ59—1999《建筑施工安全检查标准》、2、JGJ88—1992《龙门架及井架物料提升机技术规范》3、上海万联建筑设计有限公司设计施工图纸三、井架的搭设、拆除方案1、井架主要组成分部井架由底盘、架体、导轨、卷扬机、吊篮、天梁、滑轮组、附墙、缆风绳等组成。2、安装井架一般规定①、提升机的安装、拆卸工作应由有资质的单位和操作证的人员进行。②、安装与拆除作业前，应根据现场工作条件及设备情况编制作业方案，对作业人员进行分工交底，确定指挥人员，划定安全警戒区域并设有监护人员，排除作业故障。③、提升机架体实际安装的高度不得超过设计所允许的量大高度。安装作业前检查的内容一般包括：a、金属结构的成套性和完好性；b、提升机构是否完整良好；c、电气设备是否齐全可靠；d、基础位置和做法是否符合要求；e、附墙架连接埋件的位置是否正确和埋设牢固；f、提升机的架体位置是否靠近或跨越架空输电线路。必须靠近时，应保证最小安全距离，并应采取安全防护措施。其最小安全距离见下表。外电线路电压（KV）1以下1~1035~110最小安全距离468、安装精度应符合以下规定：（1）新制作的提升机，架设安装的垂直偏差，最大不应超过高度的1.5‰；多次使用的提升机，在重新安装时，其偏差不应超过3‰；（2）井架截面内，两对角线长度公差不得超过最大边长的名义尺寸的3‰；（3）导轨接点截面错位不大于0.8；、拆除作业前检查的内容一般包括：（1）查看提升机与建筑物的连结情况；（2）查看提升机架体有无其他牵拉物；3、安装方法和要求（1）、井架基础井架基础挖好后用；浇筑200MM厚C30砼，内配Φ10钢筋@125，按平面图放好预埋件。（2）、井架架体安装待基础砼达到80%的设计强度时，可进行架体安装；1）、底盘安装：底盘角撑板预留螺栓孔对准预螺检放下，用水平仪四角校准，四角高差控制在1.5MM以内，紧固预埋螺栓，复测四角水平度至规定要求。2）、将吊篮放入底盘正中，请注意进料口的方向。然后取1.5M短立柱两根对角安装，再取3M的长立柱两根对角安装。在短立柱上装上二块大连接板，在长立柱中间装上二块小的连接板。在对准卷扬机方向用大连接板将地滑轮装在底盘上。先装四根平撑，后装斜撑，紧固螺栓，依次循环紧固直至完成。3）、安装好第一节后，把导轨安装在中间有两孔的平撑上并紧固。4）、主体安装以此类推。5）、井架优先采用附墙连接。采用附墙连接时，架体安装到15M高时必须在离地9M处安装第一道附墙装置，使架体与建筑物可靠附着，以后每升高6M，即拉一道附墙，顶部自由端不大于6M，每设一道附墙都要测主体垂直度，发现超差，用附墙杆进行调节，直至符合要求，紧固附墙杆。6）、附墙杆与建筑物连接的预埋铁必须在架体架设之前，按附图的尺寸要求预先埋设，附墙杆的制作与连接应按附图的规定执行。7）、需要装把杆的架体，则在井架主体安装到位后，向下二节的位置设置把杆座，把杆顶部的拉筋由专用拉筋与相应吨位的卸甲进行连接，严禁用捆扎的方法来连接拉筋，吊臂转动时不得碰到缆风绳。吊臂地滑轮与吊篮地滑轮同方向。8）、安装到顶部时，把两根短立柱装上去，然后装上顶平撑、斜撑、并紧固。9）、安装天梁时，将天梁安装在井架的对角，并将外端的滑轮伸出井架，中间的滑轮置于井架对角方向的位置，与大连接板紧固。10）、架体各节点的螺栓必须紧固，严禁扩孔和开孔，更不得漏装或以铅丝代替。11）、安装卷扬机：卷扬机的位置距...
