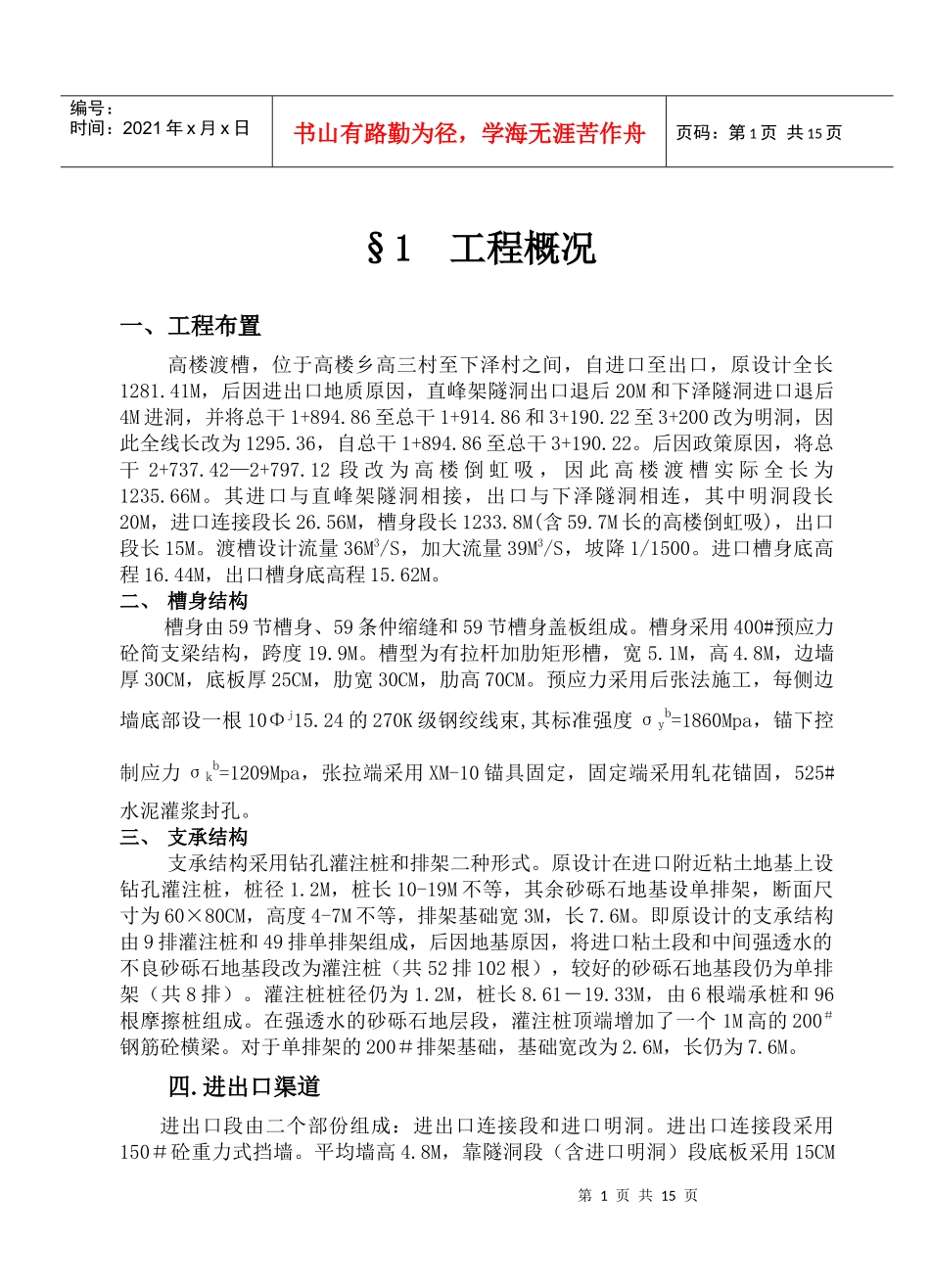

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页§1工程概况一、工程布置高楼渡槽，位于高楼乡高三村至下泽村之间，自进口至出口，原设计全长1281.41M，后因进出口地质原因，直峰架隧洞出口退后20M和下泽隧洞进口退后4M进洞，并将总干1+894.86至总干1+914.86和3+190.22至3+200改为明洞，因此全线长改为1295.36，自总干1+894.86至总干3+190.22。后因政策原因，将总干2+737.42—2+797.12段改为高楼倒虹吸，因此高楼渡槽实际全长为1235.66M。其进口与直峰架隧洞相接，出口与下泽隧洞相连，其中明洞段长20M，进口连接段长26.56M，槽身段长1233.8M(含59.7M长的高楼倒虹吸)，出口段长15M。渡槽设计流量36M3/S，加大流量39M3/S，坡降1/1500。进口槽身底高程16.44M，出口槽身底高程15.62M。二、槽身结构槽身由59节槽身、59条仲缩缝和59节槽身盖板组成。槽身采用400#预应力砼简支梁结构，跨度19.9M。槽型为有拉杆加肋矩形槽，宽5.1M，高4.8M，边墙厚30CM，底板厚25CM，肋宽30CM，肋高70CM。预应力采用后张法施工，每侧边墙底部设一根10Φj15.24的270K级钢绞线束,其标准强度σyb=1860Mpa，锚下控制应力σkb=1209Mpa，张拉端采用XM-10锚具固定，固定端采用轧花锚固，525#水泥灌浆封孔。三、支承结构支承结构采用钻孔灌注桩和排架二种形式。原设计在进口附近粘土地基上设钻孔灌注桩，桩径1.2M，桩长10-19M不等，其余砂砾石地基设单排架，断面尺寸为60×80CM，高度4-7M不等，排架基础宽3M，长7.6M。即原设计的支承结构由9排灌注桩和49排单排架组成，后因地基原因，将进口粘土段和中间强透水的不良砂砾石地基段改为灌注桩（共52排102根），较好的砂砾石地基段仍为单排架（共8排）。灌注桩桩径仍为1.2M，桩长8.61－19.33M，由6根端承桩和96根摩擦桩组成。在强透水的砂砾石地层段，灌注桩顶端增加了一个1M高的200＃钢筋砼横梁。对于单排架的200＃排架基础，基础宽改为2.6M，长仍为7.6M。四.进出口渠道进出口段由二个部份组成：进出口连接段和进口明洞。进出口连接段采用150＃砼重力式挡墙。平均墙高4.8M，靠隧洞段（含进口明洞）段底板采用15CM第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页厚150＃砼衬砌，靠槽身段底板采用25CM厚200＃钢筋砼衬砌。明洞段采用50CM厚200＃砼衬砌。五、溢流侧堰堰渠工程位于高楼渡槽右侧，由溢流侧堰和泄槽组成。在进口段右侧设有溢流宽为11M的溢流侧堰以溢泄超量来水。侧堰采用200＃钢筋砼，堰顶高程20.24M，头部为直径70CM的半圆。泄槽宽2M，深约1M，坡降有i＝0.025和i＝0.01两种，泄水渠前段为矩形断面，设有5M长的200＃砼跌坎及渐变段。渐变段前用150＃砼挡墙及底板衬护，后用75＃浆砌块石砌筑八字墙。§2施工方案简述一、基础施工方案1、灌注桩灌注桩施工共分四个过程：钻孔、清孔、钢筋笼制作安装、浇灌水下砼。其一，钻孔，共分六个步骤。（1）、准备工作；（2）、钢护筒埋设；（3）、桩机定位；（4）、成孔；第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页（5）、对比较坚实的土石层或岩层，先用冲击锥钻进，再用冲抓锥清碴。（6）、终孔验收：钻孔达到设计地质要求后，立即会同监理部、指挥部、设代等建设四方对灌注桩进行联合验收检查，合格并签证后，并立即做好清孔准备工作。其二，清孔：清孔采用淘渣筒抽渣，并辅之抓锥淘渣，严格控制沉渣厚度在5CM以内，并严格控制泥浆比重。其三，钢筋笼制作安装，共由二个过程组成。（1）钢筋笼加工：在孔附近加工成型，并每隔1.5M焊接一道Φ16的加强箍。（2）钢筋笼吊放：钢筋笼验收合格后，用15T汽车吊配合卷扬机整体安装就位。下放钢筋笼时严防碰撞孔壁，如下插困难，应立即查明原因，不得强行下插，一般采用正反旋转试控性的方法逐步下放。其四，砼灌注。灌注水下砼是成桩的关键工序，应统一指挥，各工种密切配合，连续快速进行。共有六个过程。⑴从清孔结束到开浇砼之间的时间，严格控制在3小时以内。否则要重新清孔。⑵采用Ф30CM钢导管，在使用之前，导管预先进行...
